先日からお預かりのMINI CLUBMAN

IMG_6724

MINI専用スピーカー交換&アライブサウンドチューニングの施工が完成しました。

IMG_6739IMG_6740
純正スピーカーです。

IMG_6746IMG_6751

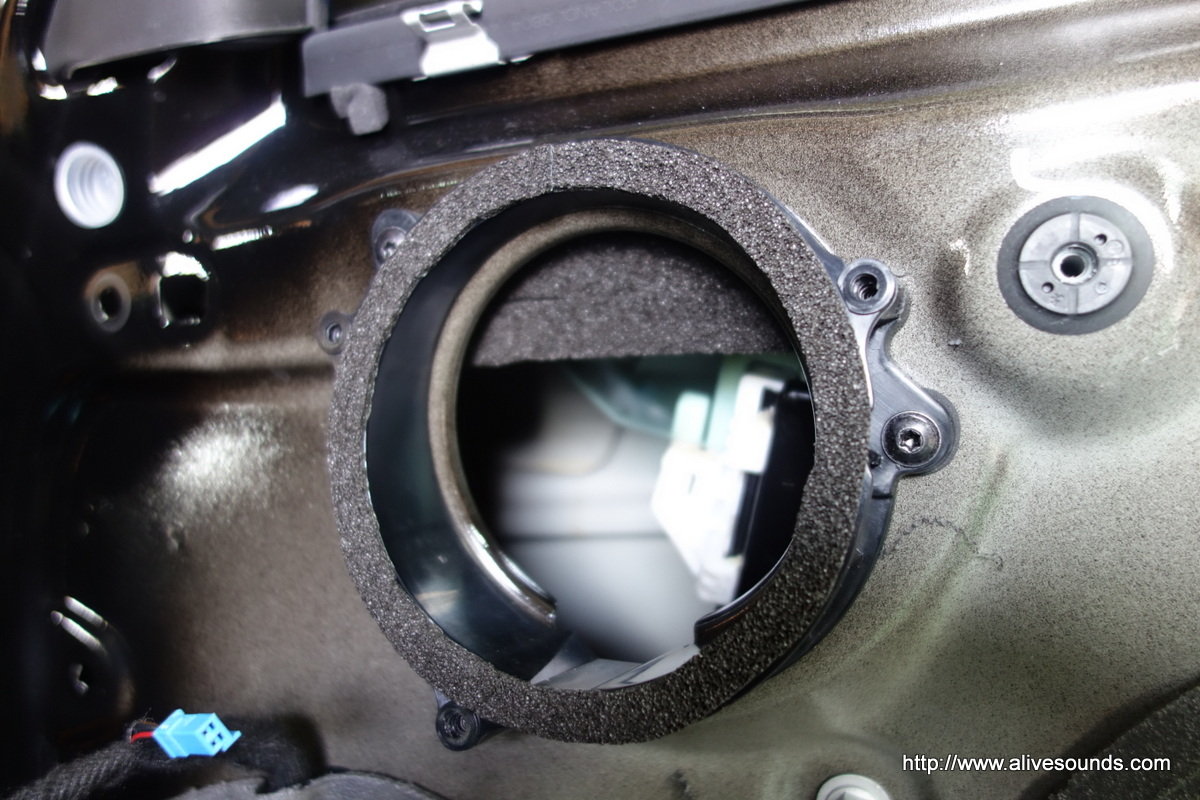

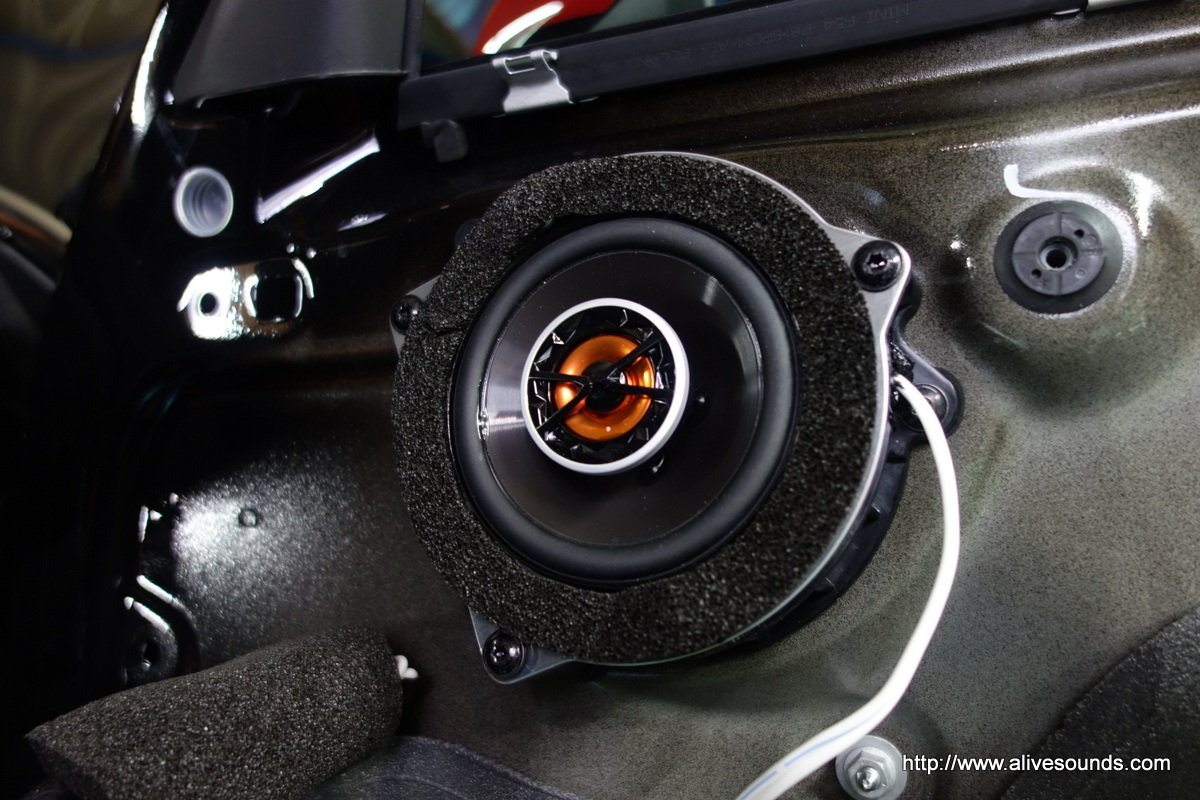

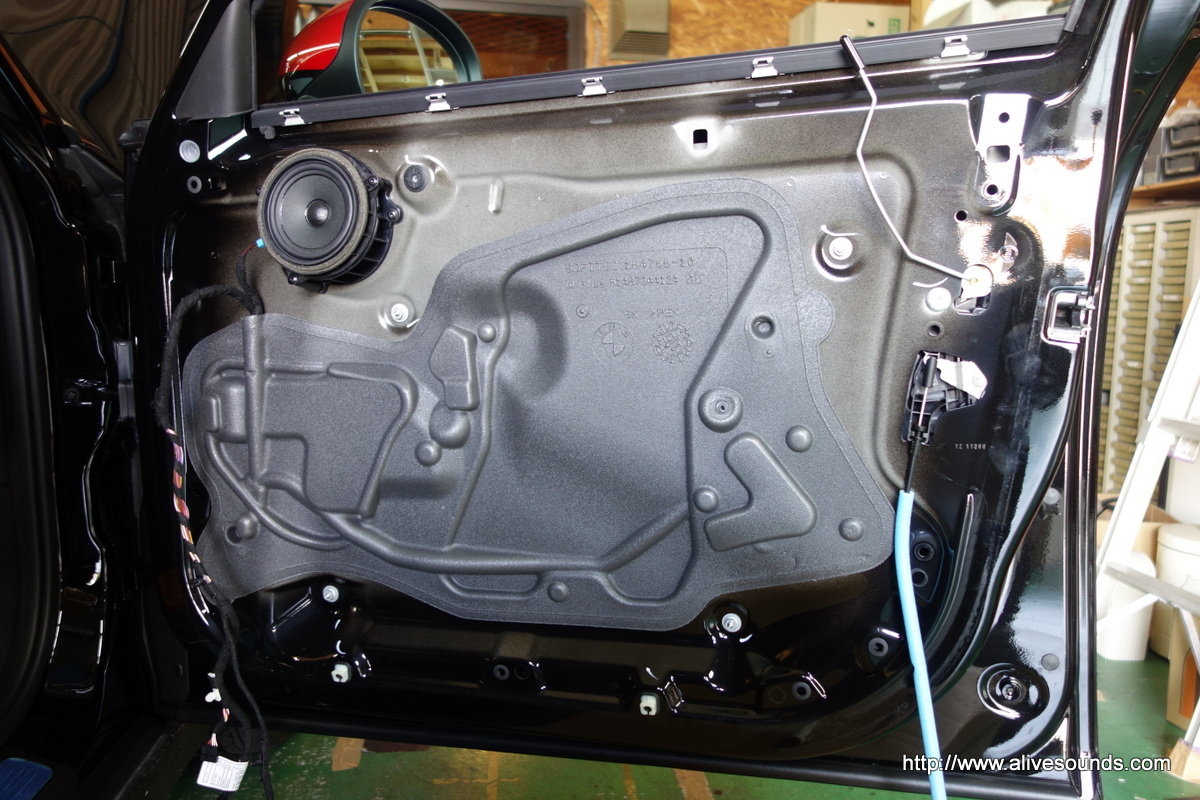

防水対策等を施してJBLのユニットに交換。

IMG_6752

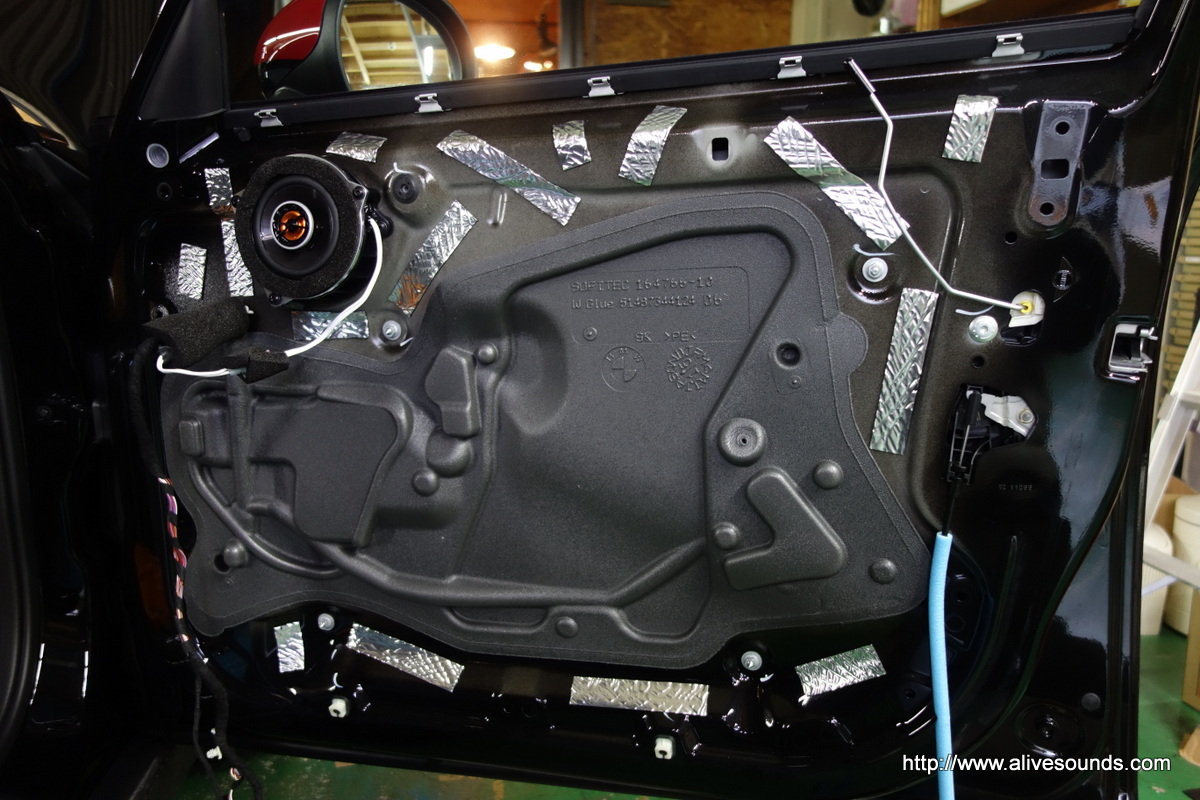

スーパーデッドニング施工・・・
ですが、スコーカーなので低音域がカットされていてドア側にスピーカーからの響きがほとんど伝わらないため、ここはメインのチューニング個所ではありません。

メインのチューニングはこちらのスピーカー。

IMG_6756IMG_6758

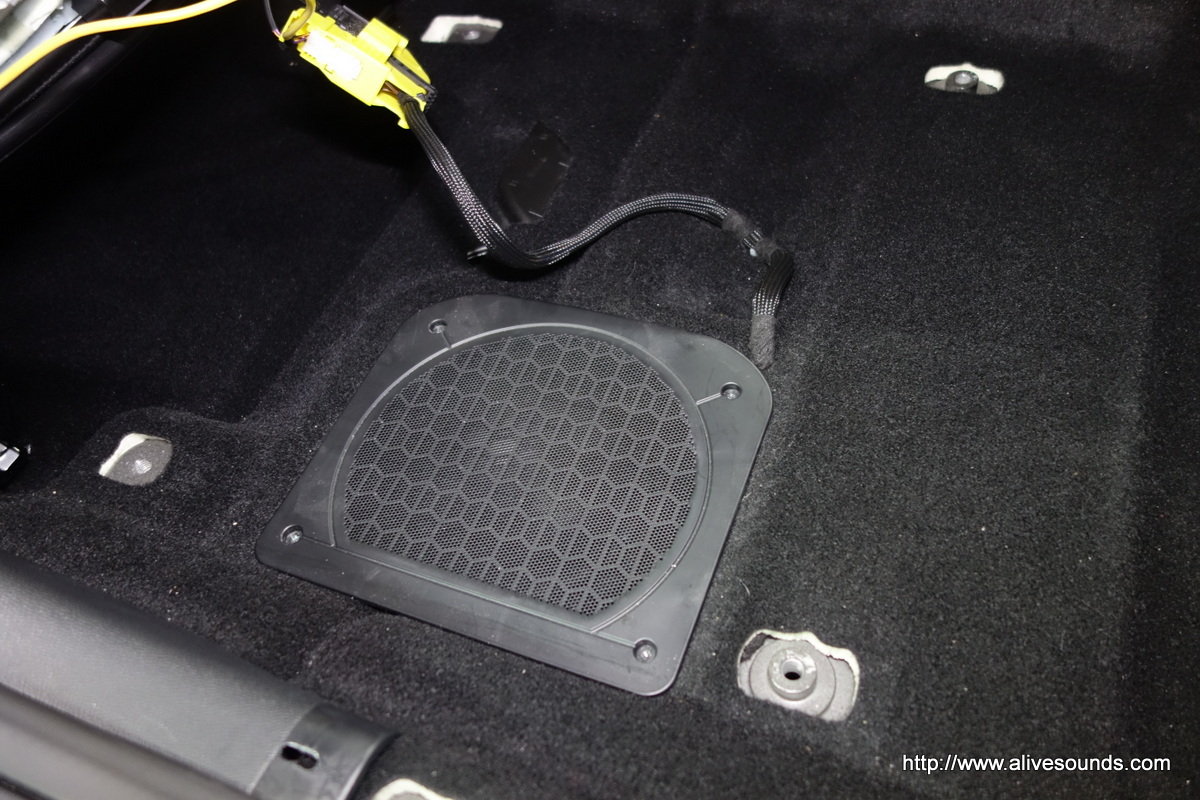

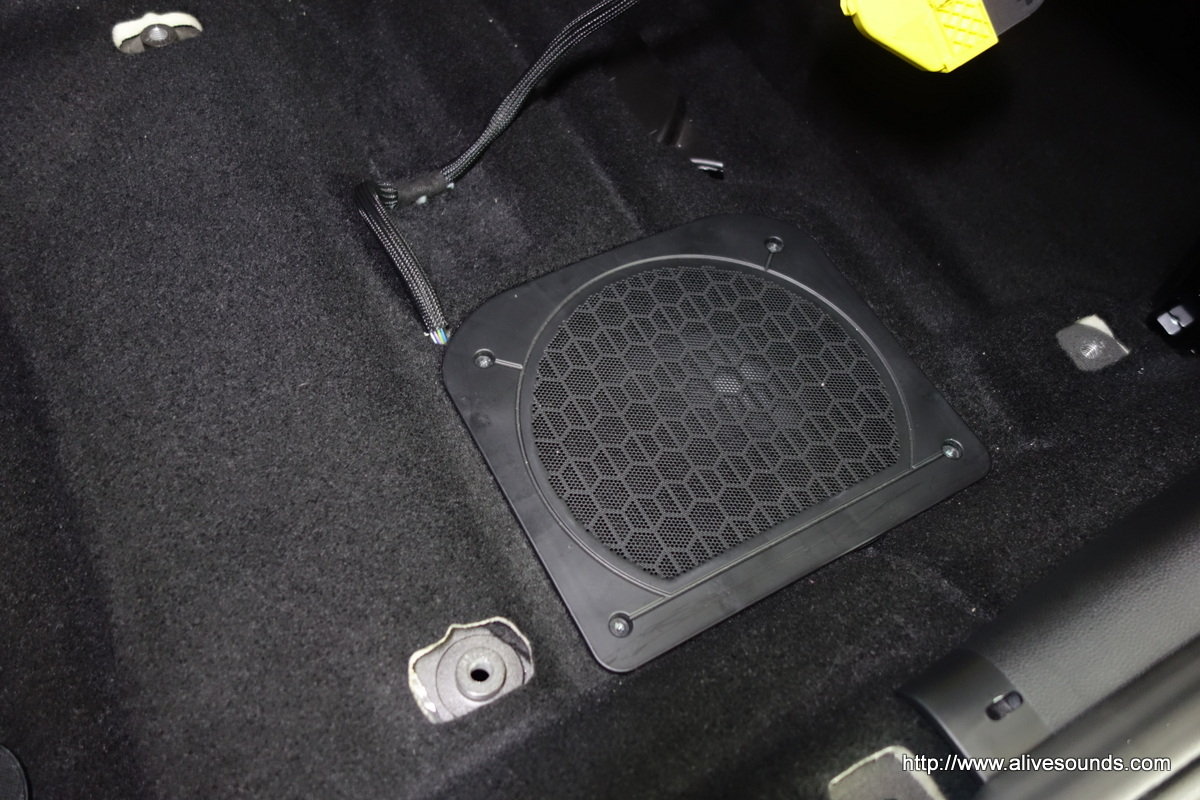

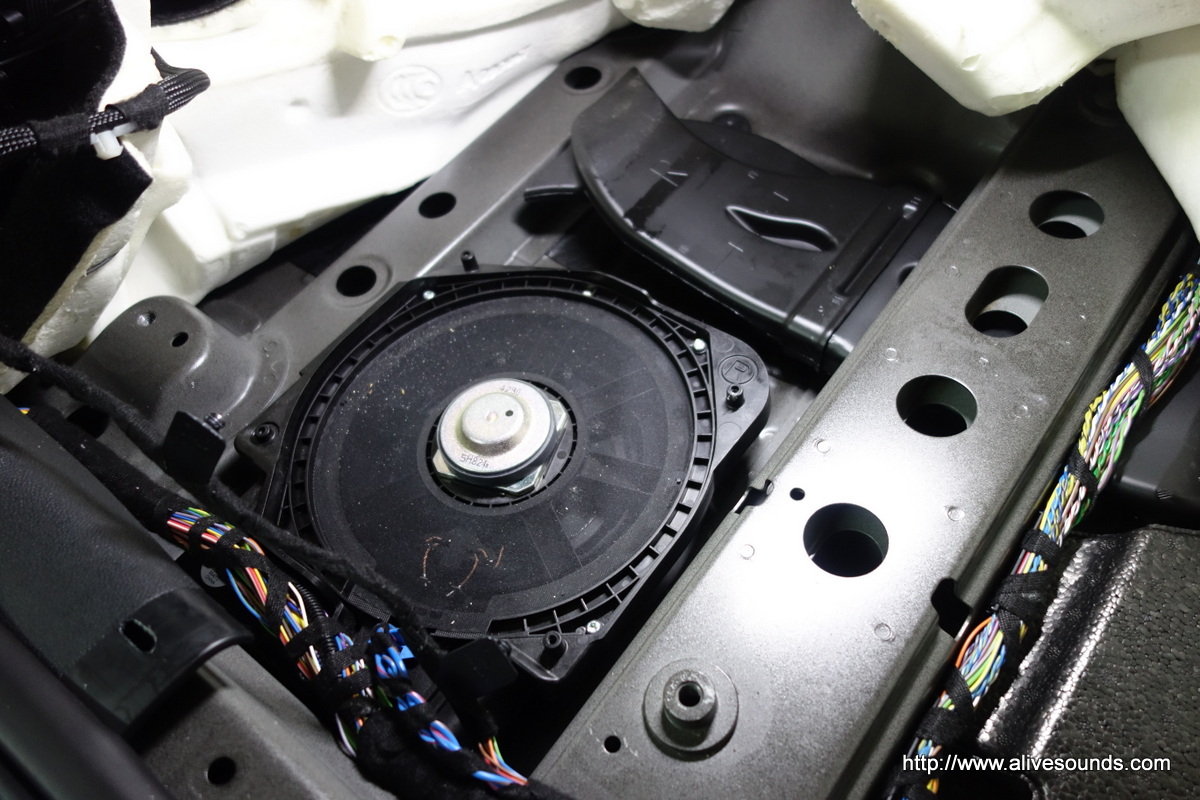

運転席、助手席下のミッドバスユニットです。
シート下のフロアー内に専用エンクロージャーと共に埋め込まれています。

IMG_6760IMG_6761

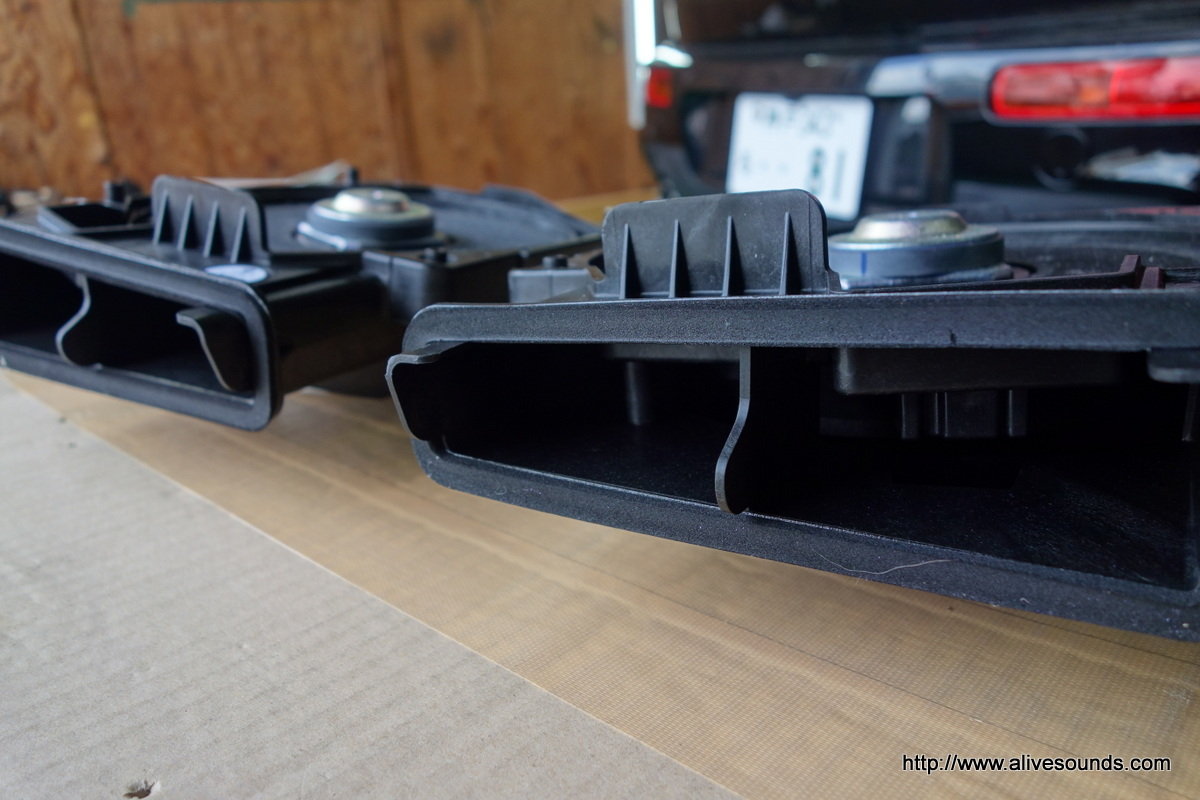

エンクロージャーの横に穴が開いています。

IMG_6762IMG_6763
サイドシル側の穴につながり、音が抜けるようになっています。
サイドシルもエンクロージャーとして利用しているようです。

ここを重点的にサウンドチューニングを施します。

IMG_6766

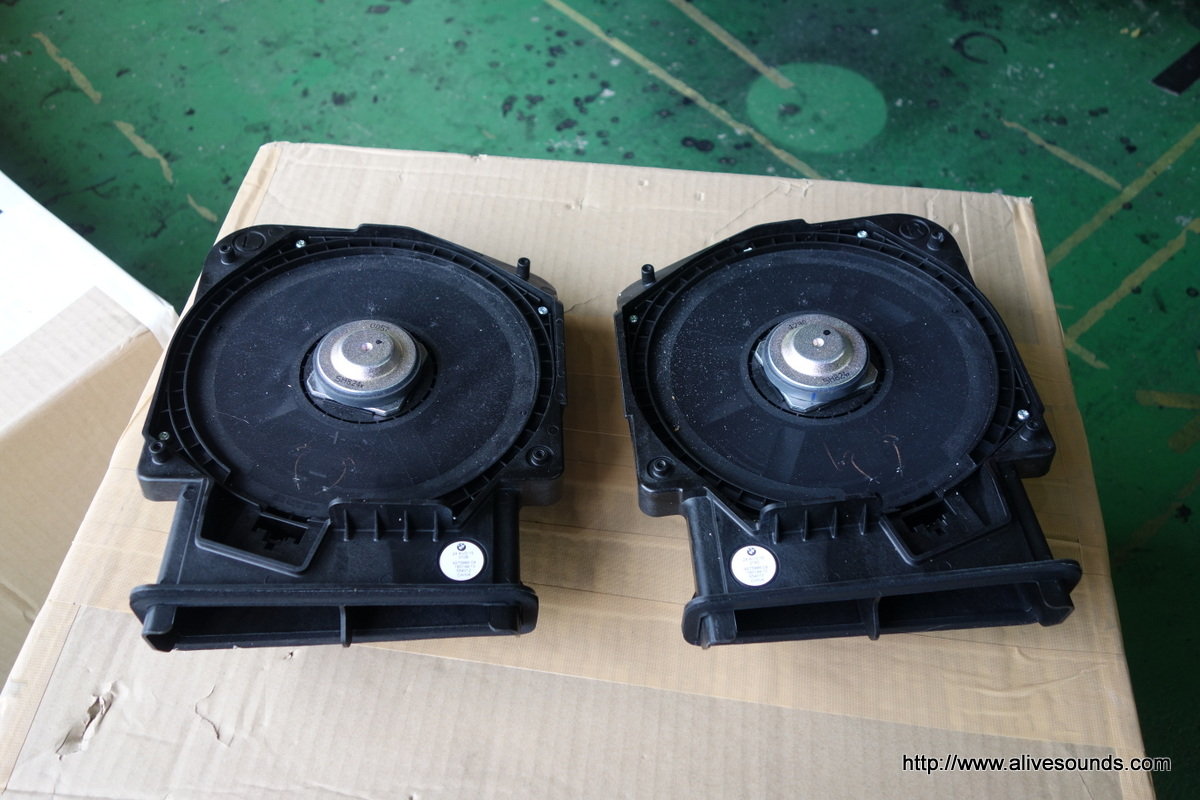

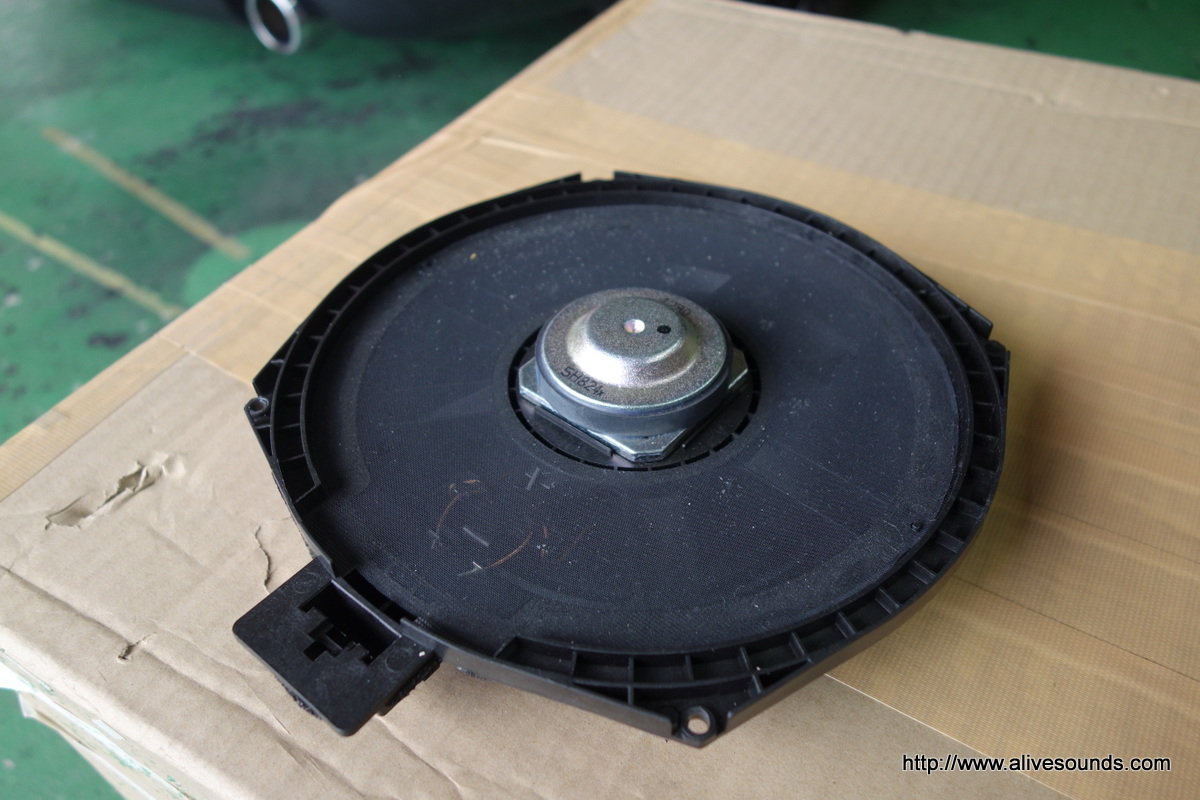

スピーカーを外します。

IMG_6767IMG_6768

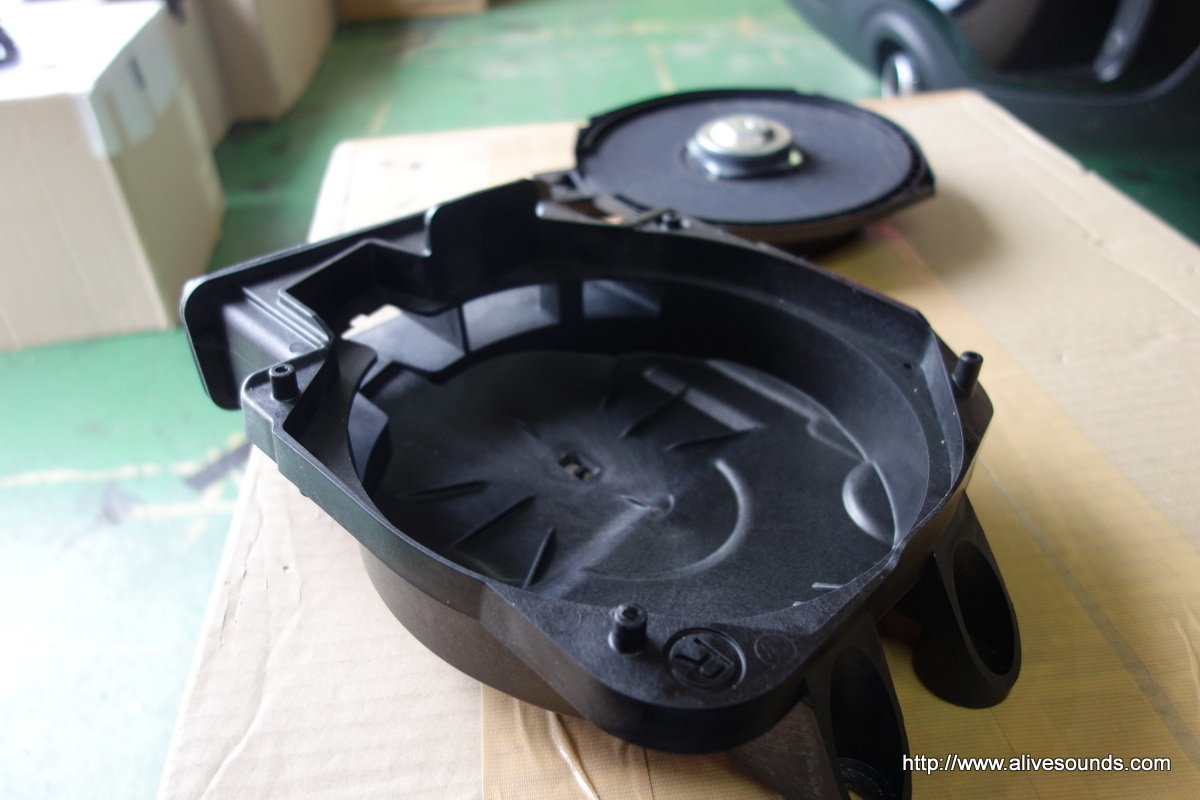

下向きに装着されています。

IMG_6769IMG_6770

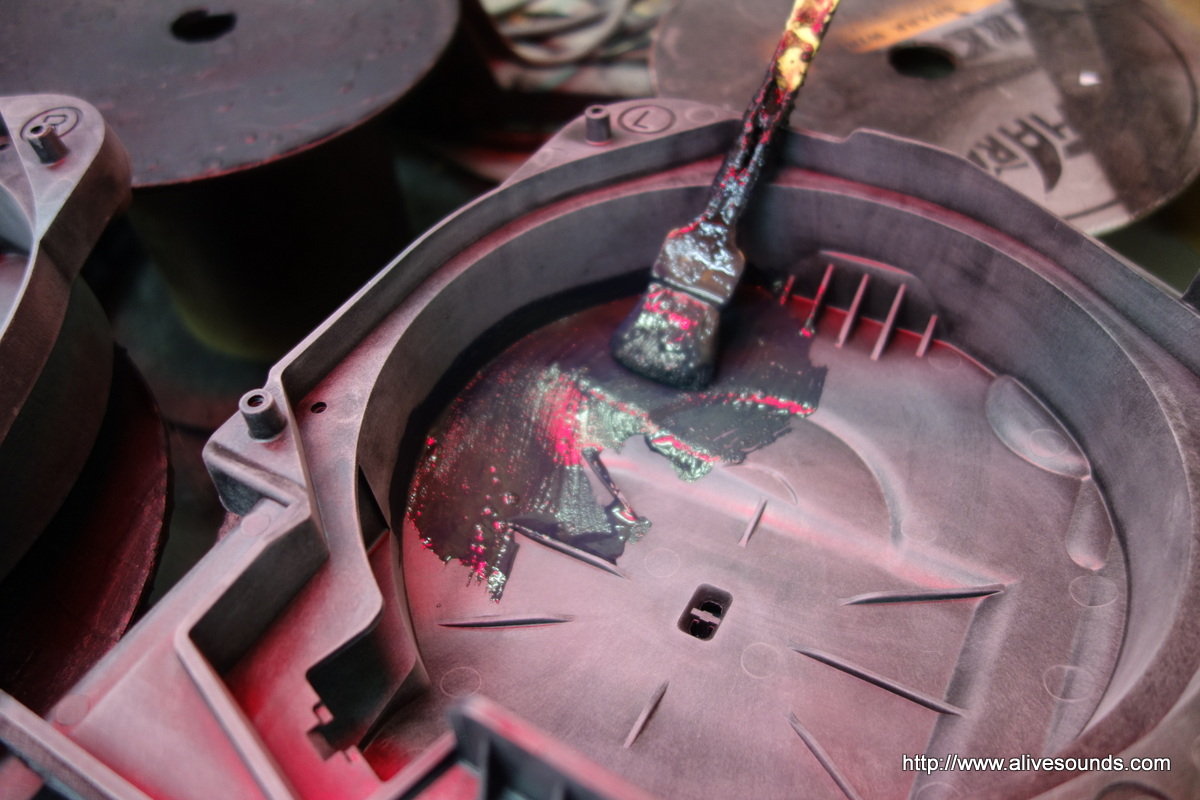

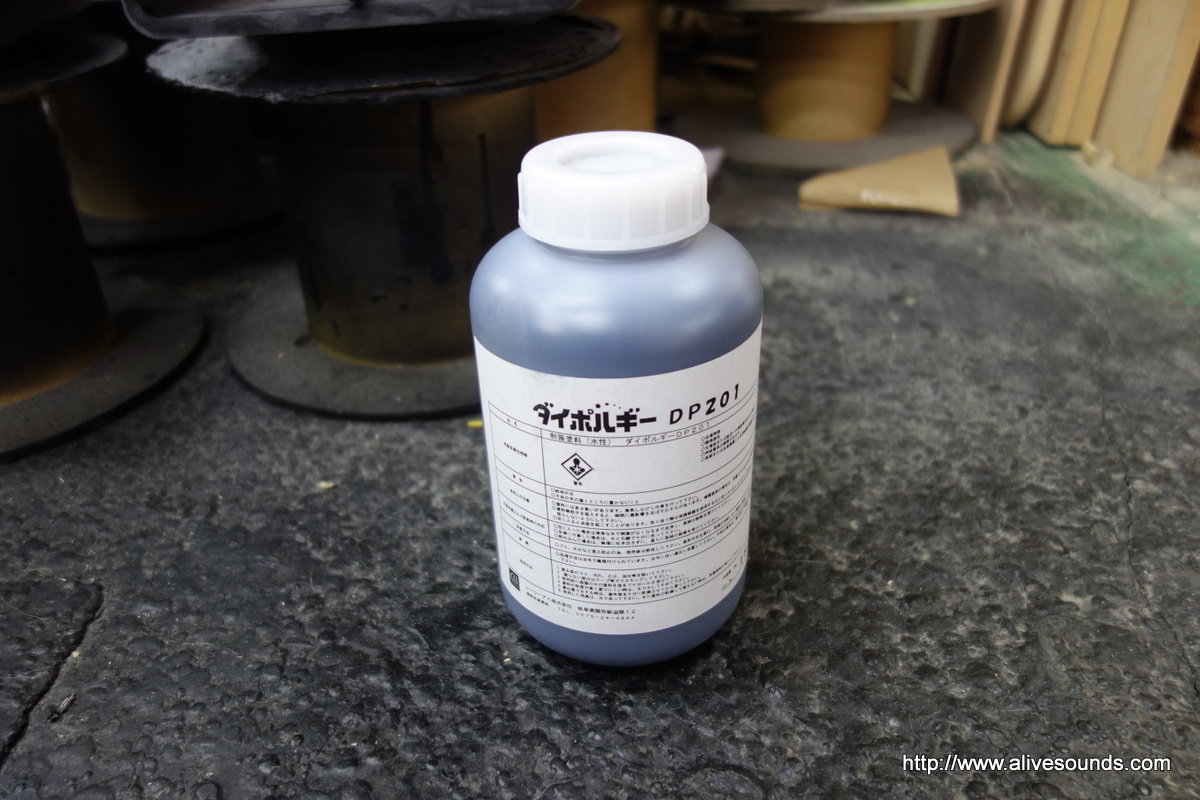

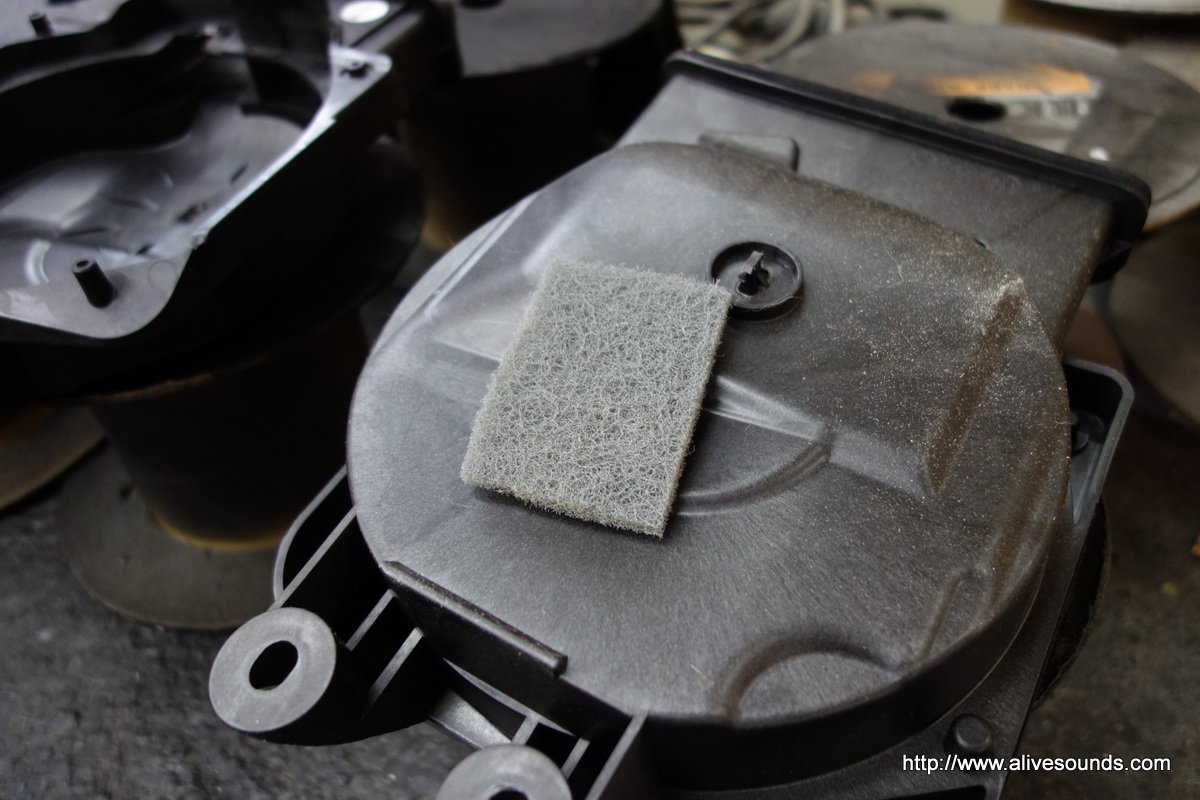

まずはエンクロージャー全面に制振塗料ダイポルギーを塗り込みます。

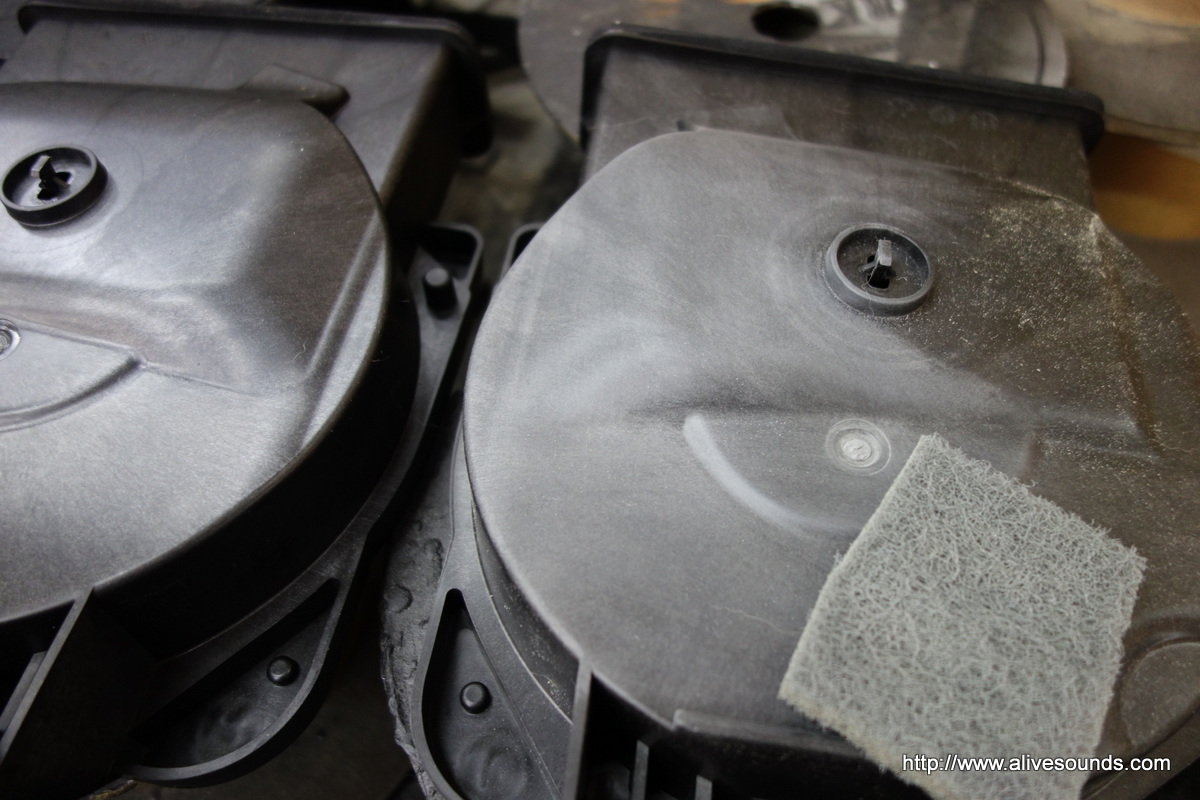

密着性を高めるために足付けをします。

IMG_6772IMG_6773
何回かに分けてしっかりと塗り込みます。

IMG_6774

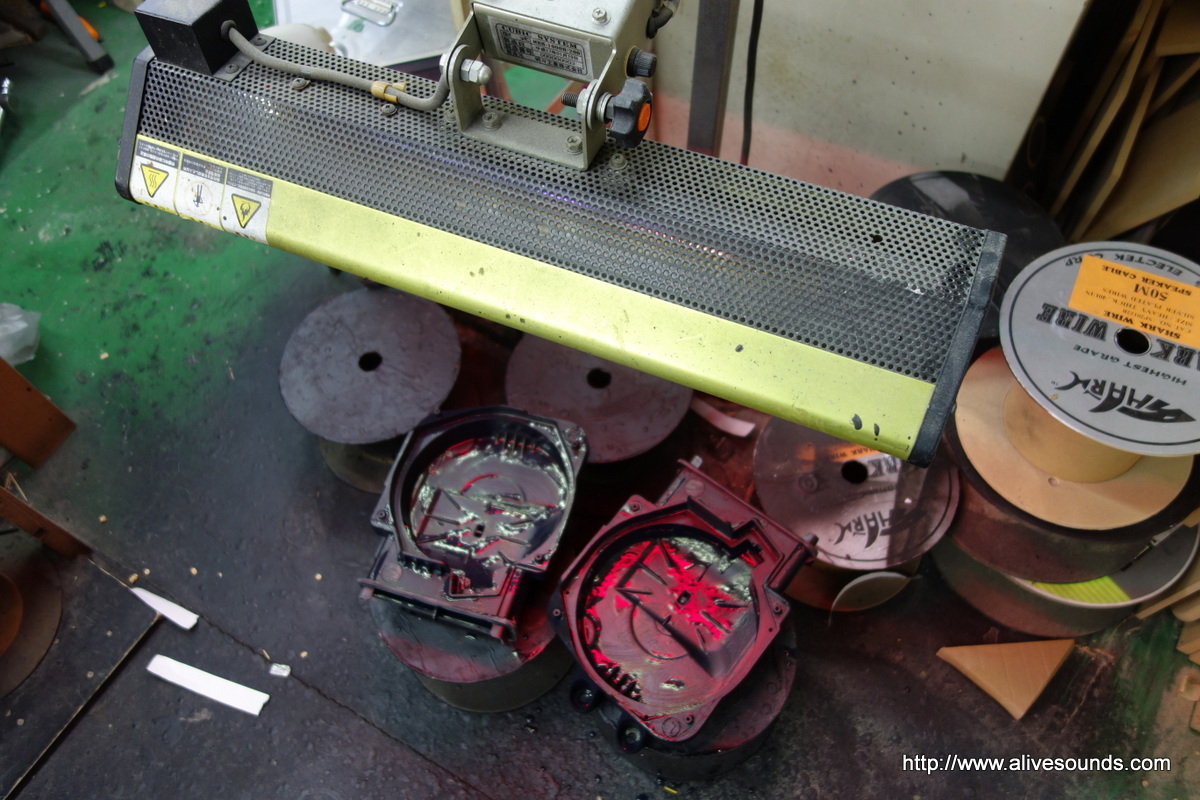

乾燥させます。

IMG_6776IMG_6777

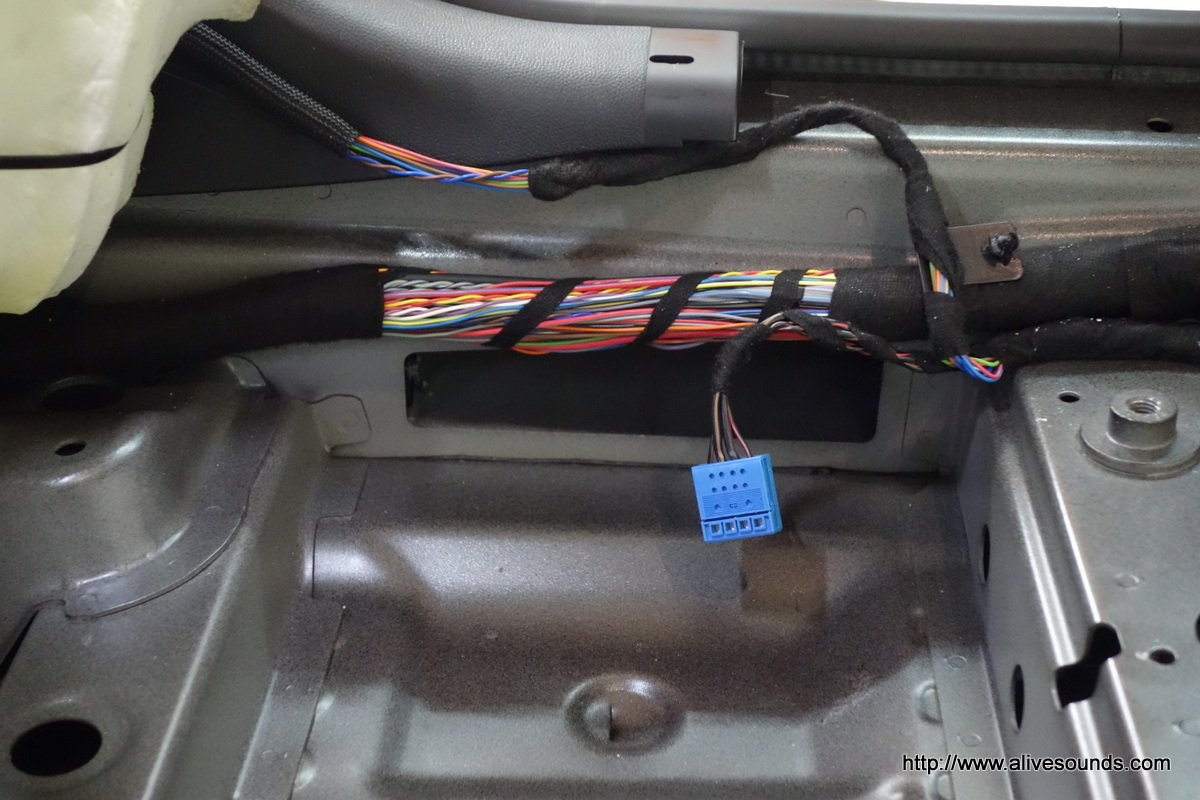

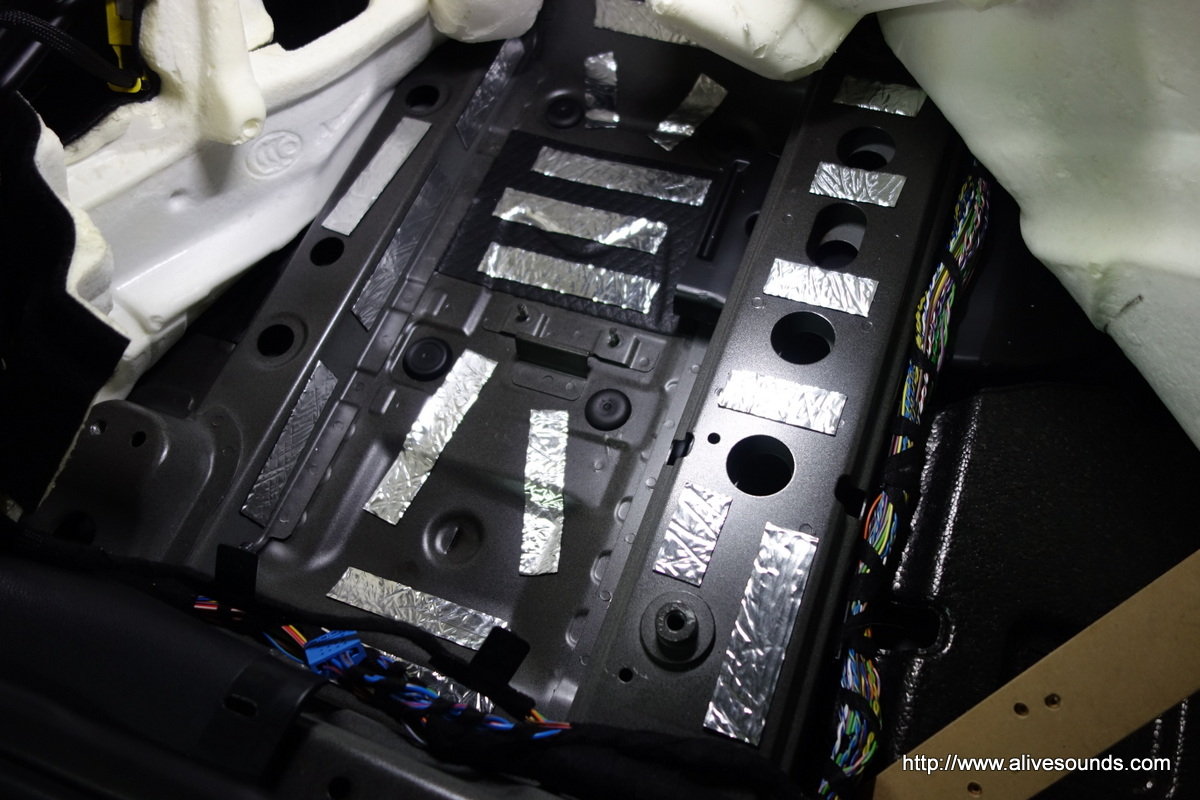

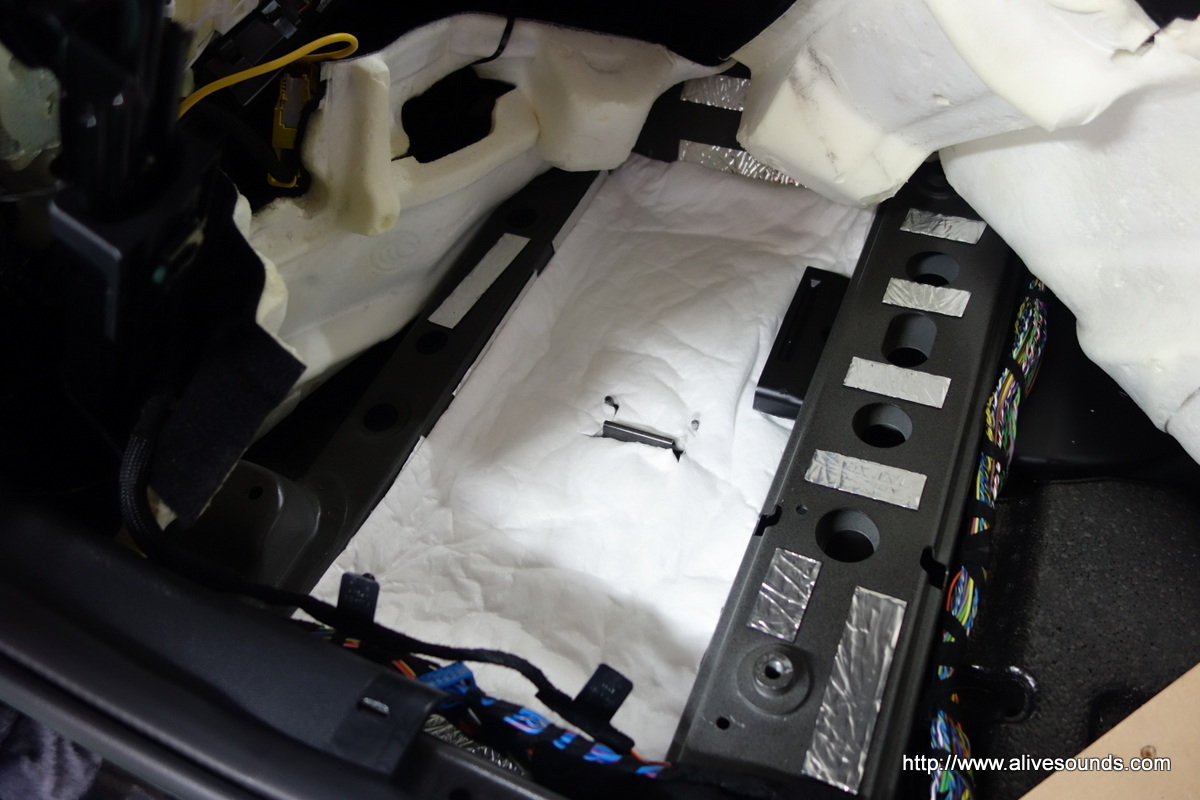

その間にフロアー部分に制振、吸音等のサウンドチューニングを施します。

IMG_6779

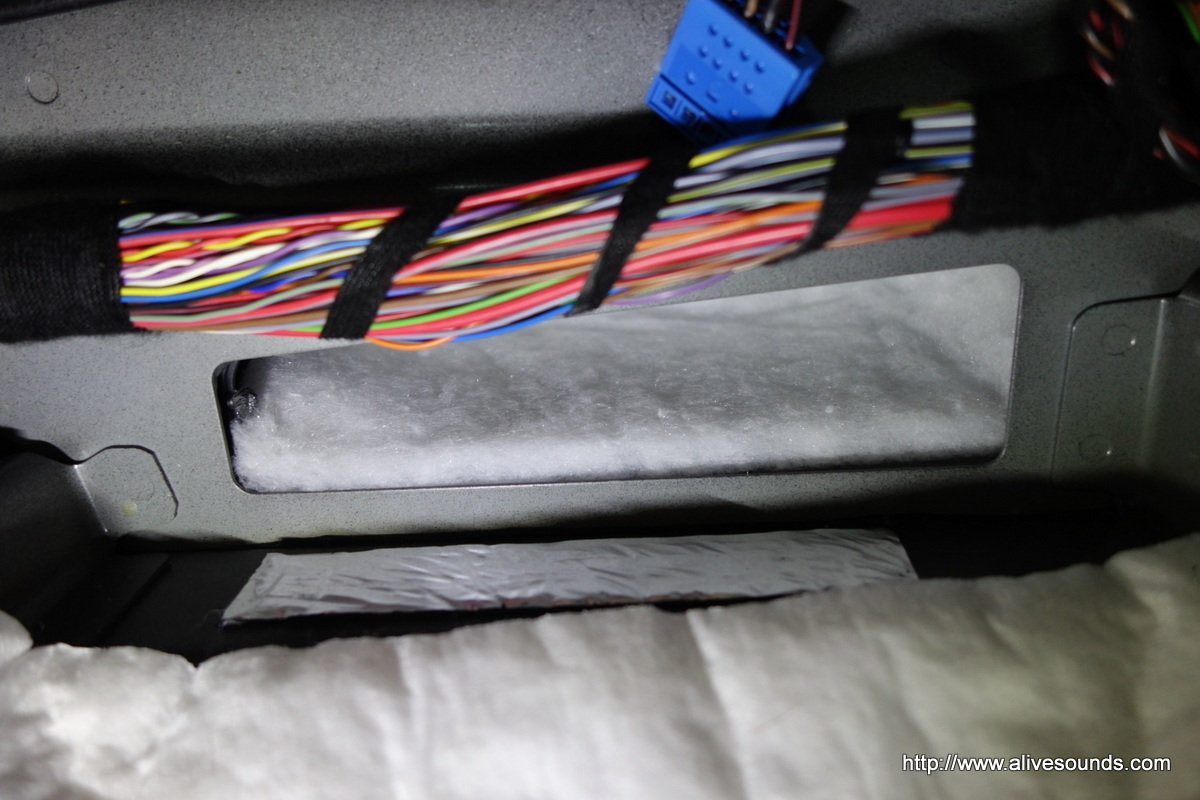

サイドシル内もチューニング。

IMG_6781

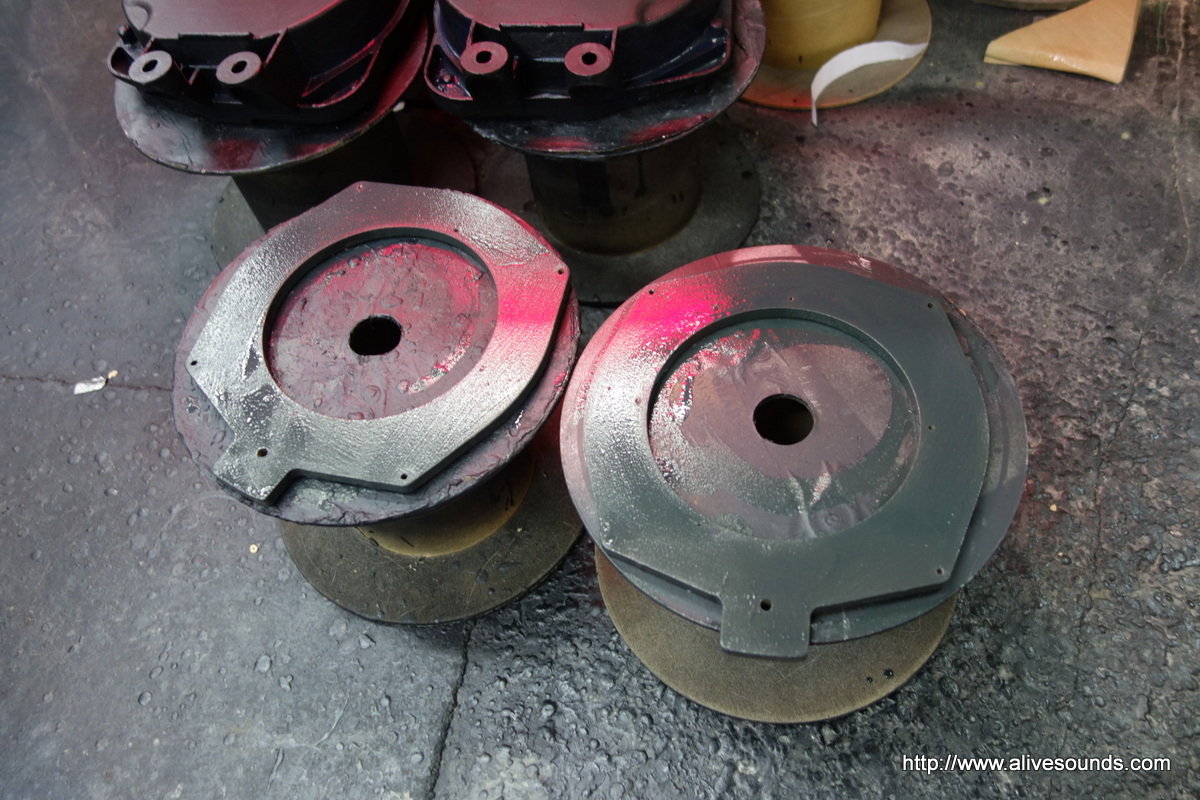

JBLセットに付属のバッフルボードにもダイポルギーを塗り込みます。

IMG_6782IMG_6783

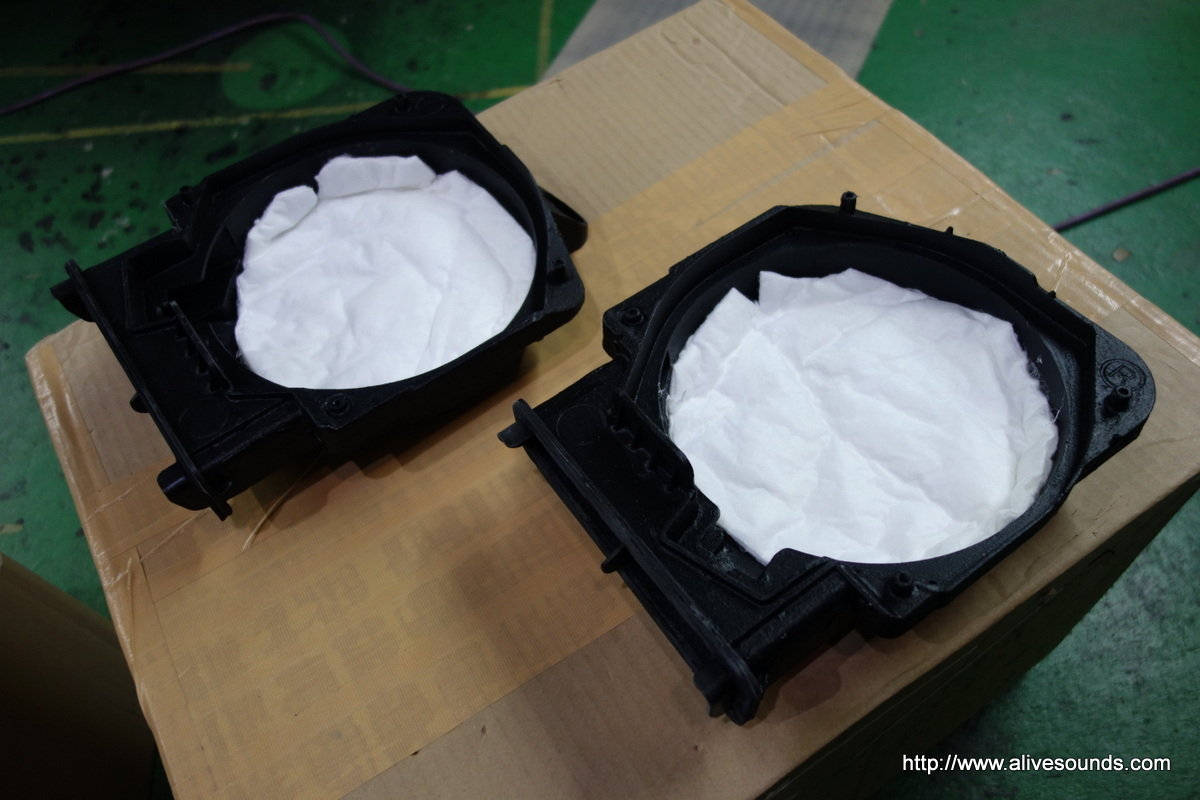

エンクロージャー内に吸音材を装着。

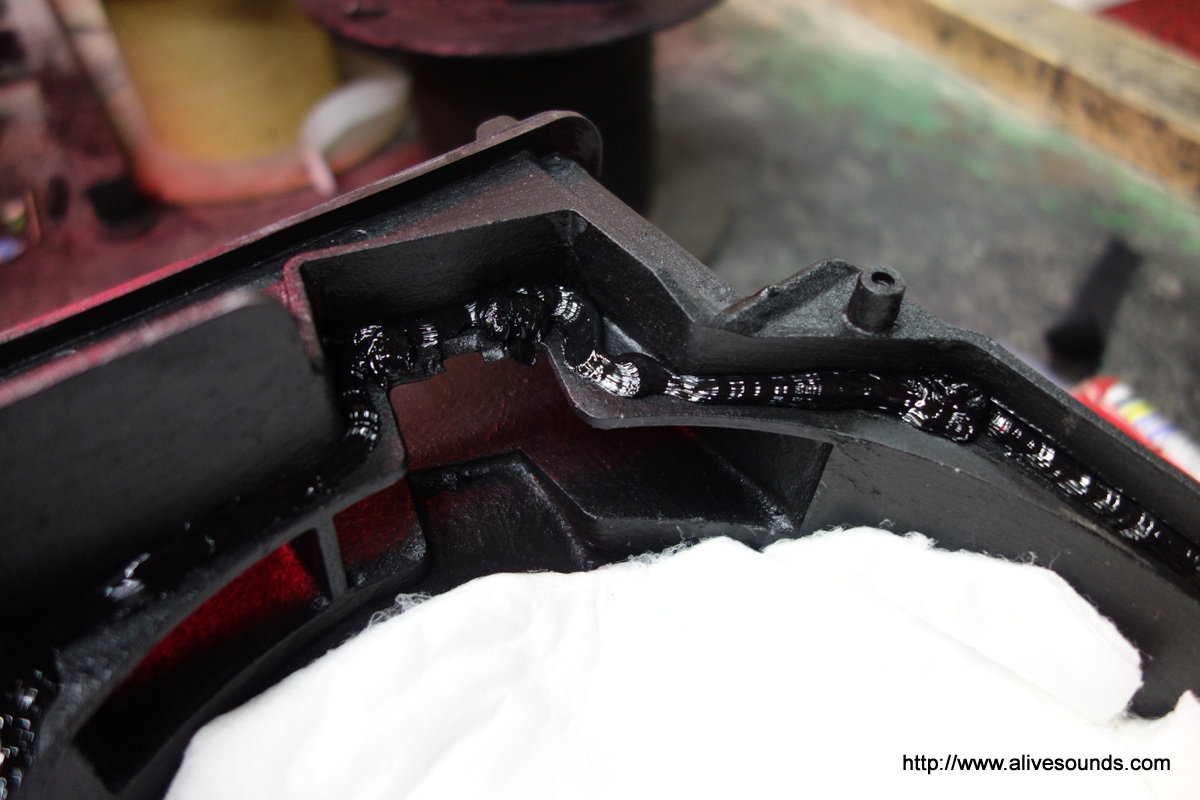

バッフルボード接地面にコーキング。

IMG_6784IMG_6786

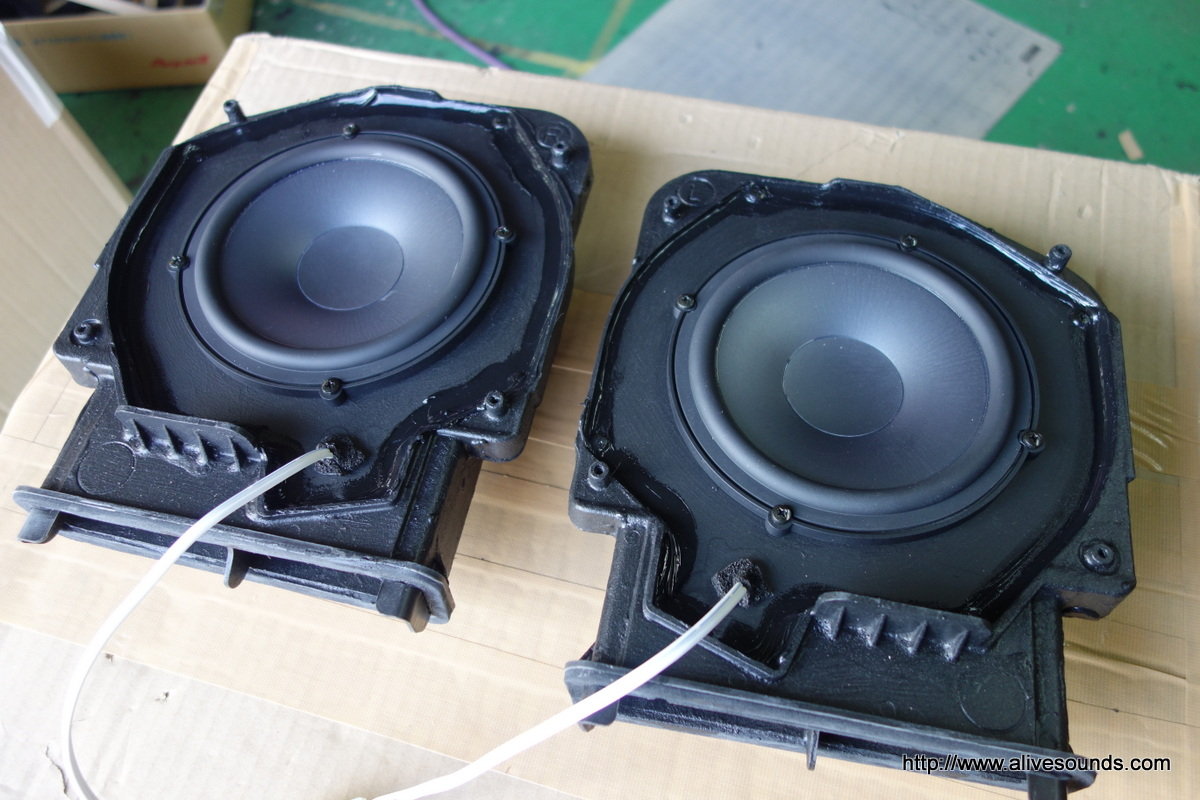

バッフルボードを固定して一体化。

IMG_6787

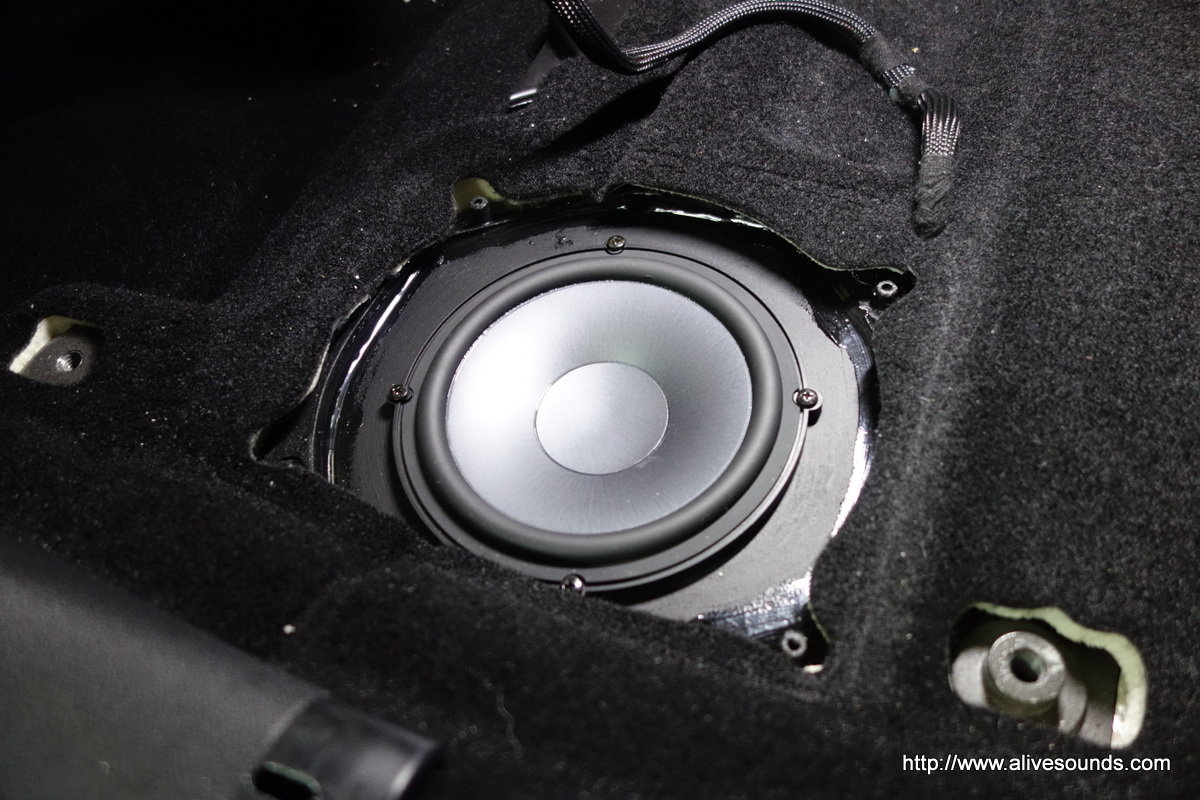

スピーカー取り付けます。
JBLユニットは上向きで取り付けます。

IMG_6788IMG_6789

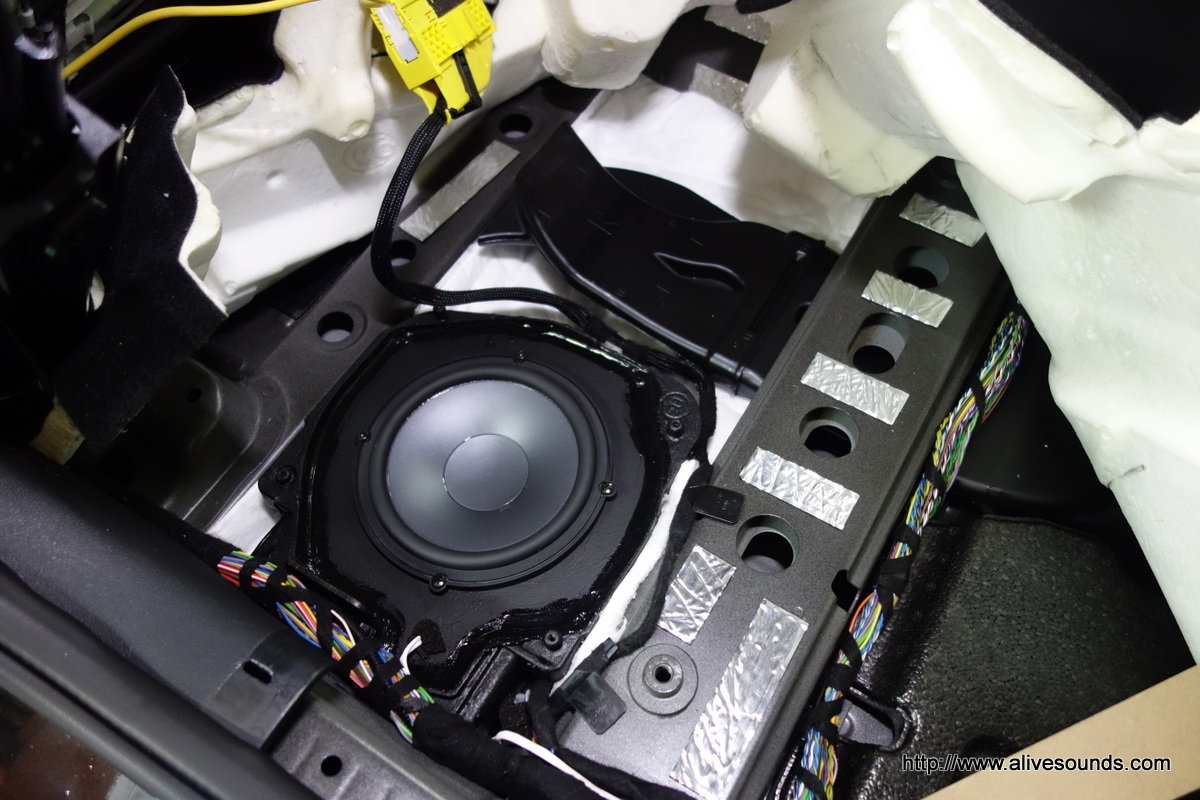

エンクロージャーを元の位置に取付。

IMG_6792IMG_6793

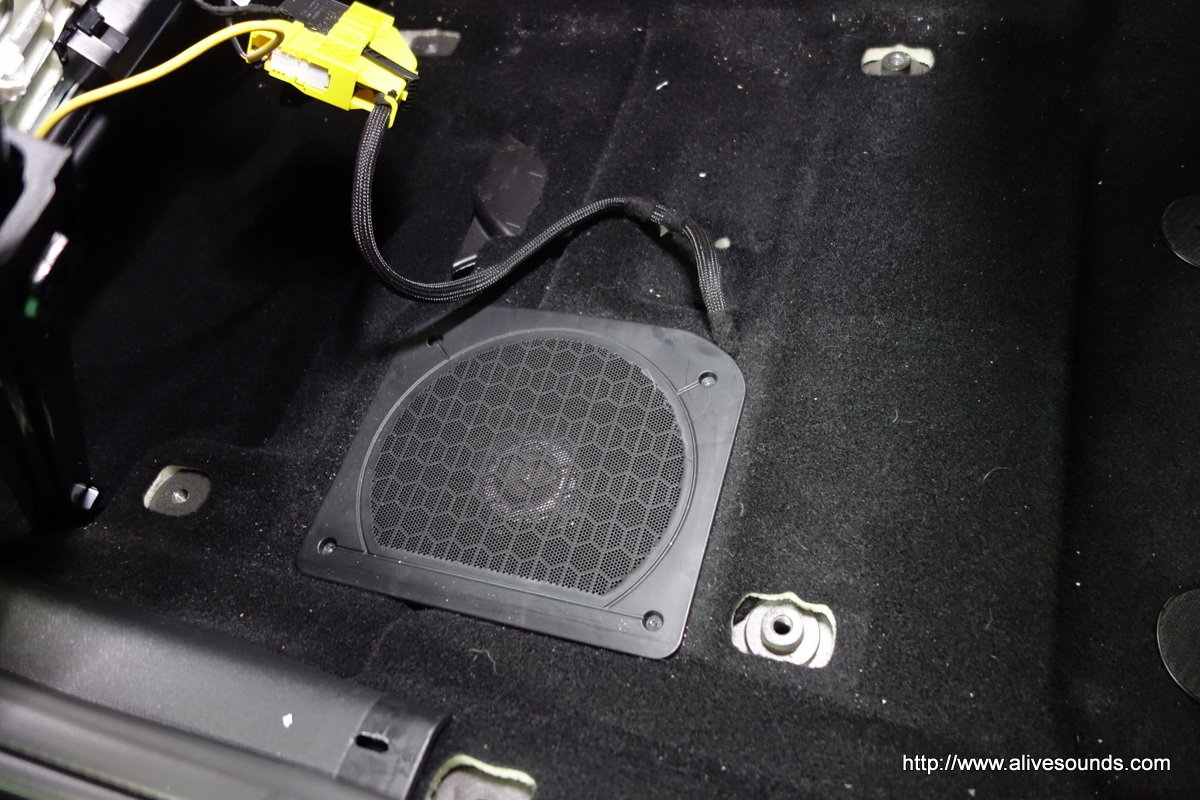

純正のカバーを取り付けてミッドバス部分の完成。

IMG_6794IMG_6795

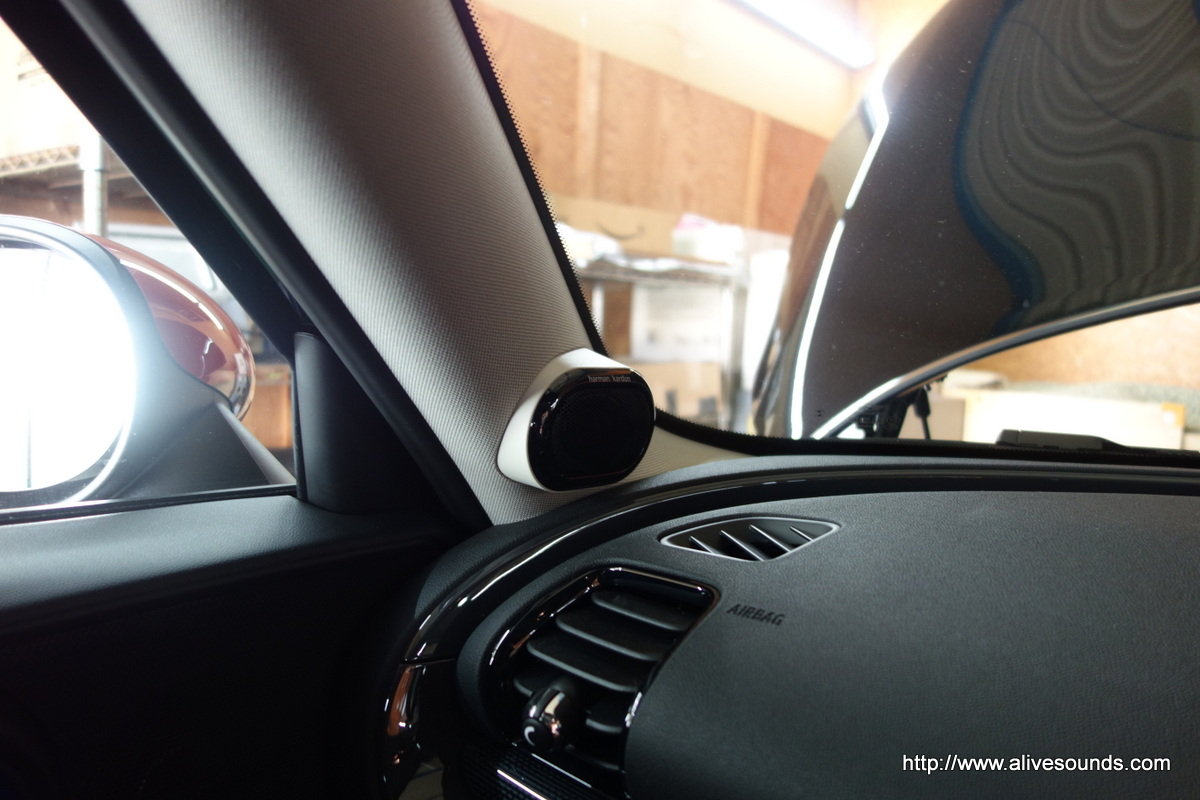

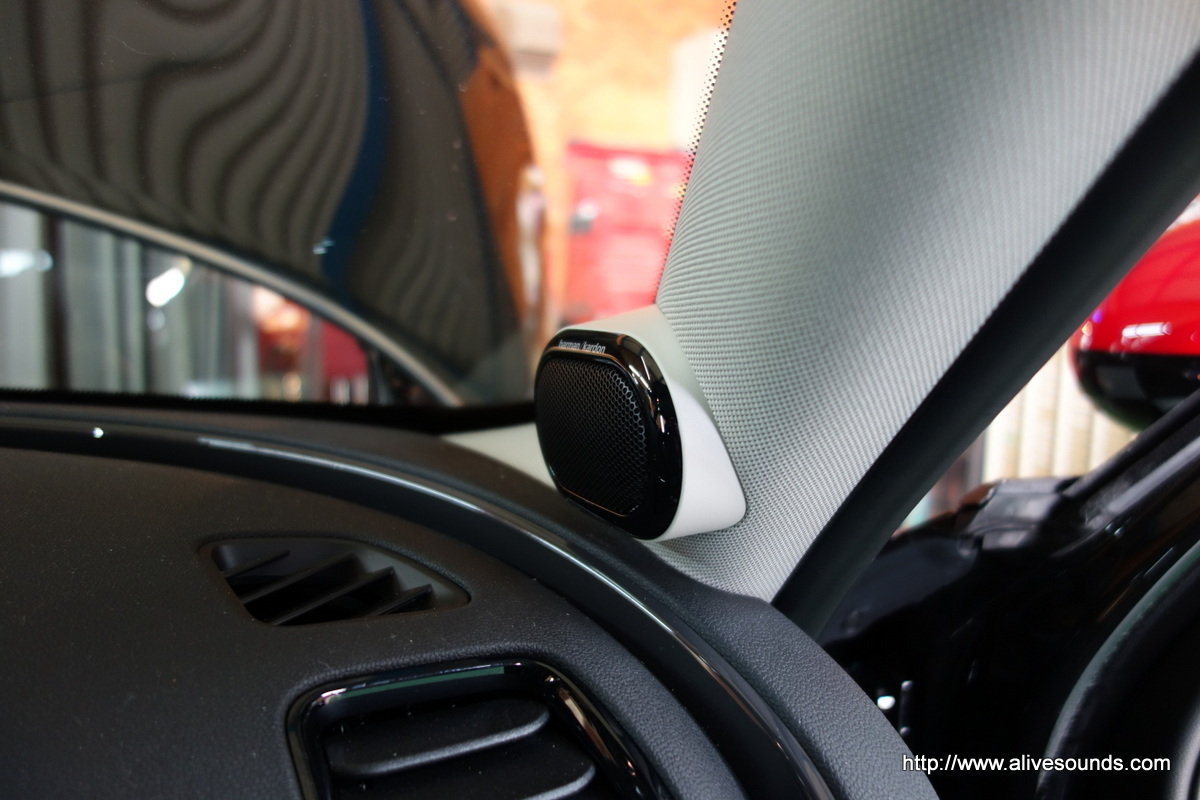

ツィーターはハーマンカードン用のピラーに取付。

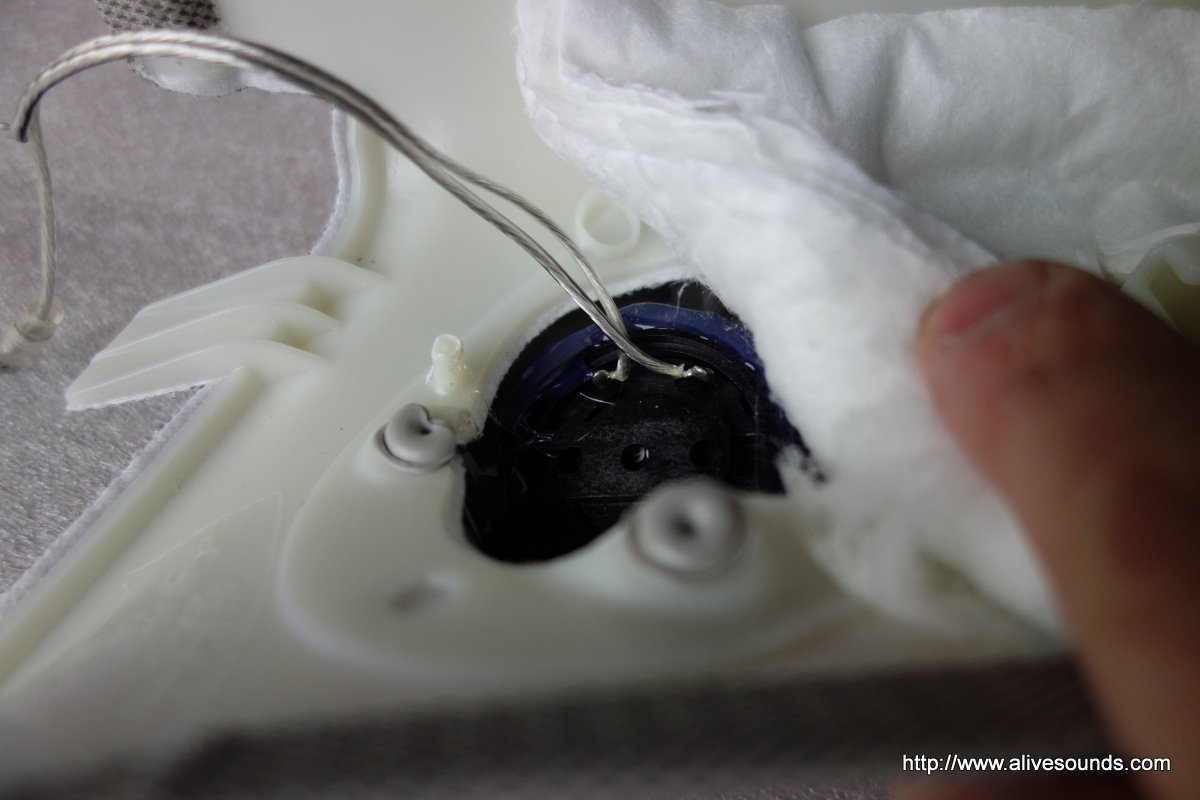

ピラー裏に吸音材を貼り付けてチューニング。

IMG_6797IMG_6796
ピラーを取り付けます。

IMG_6799

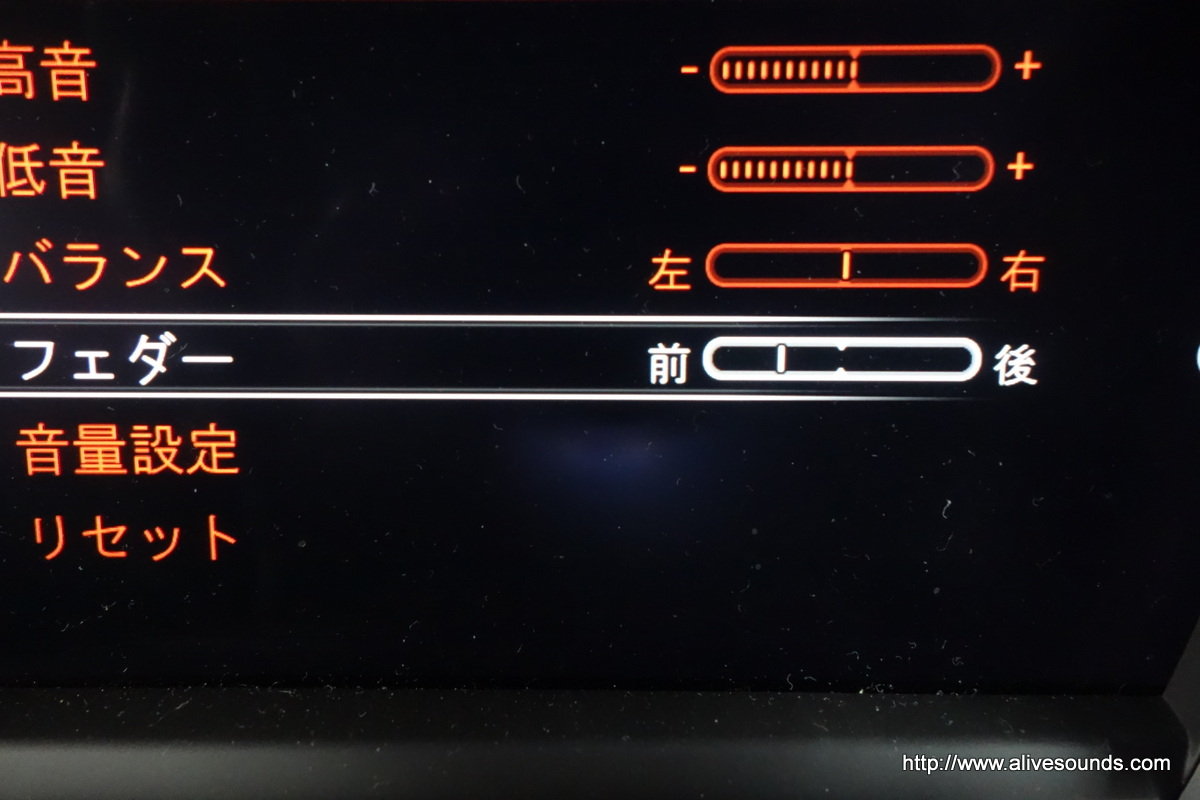

最後に前後バランスの調整を行って完成です。

徐々にエージングが進んでいきJBLの良い味が出てくることでしょう。
これからが楽しみですね。
