今日もエクストレイルさんです(^.^)

DSC02709
前回製作のアンプボードは撤去して新たに製作します。

DSC02710DSC02711

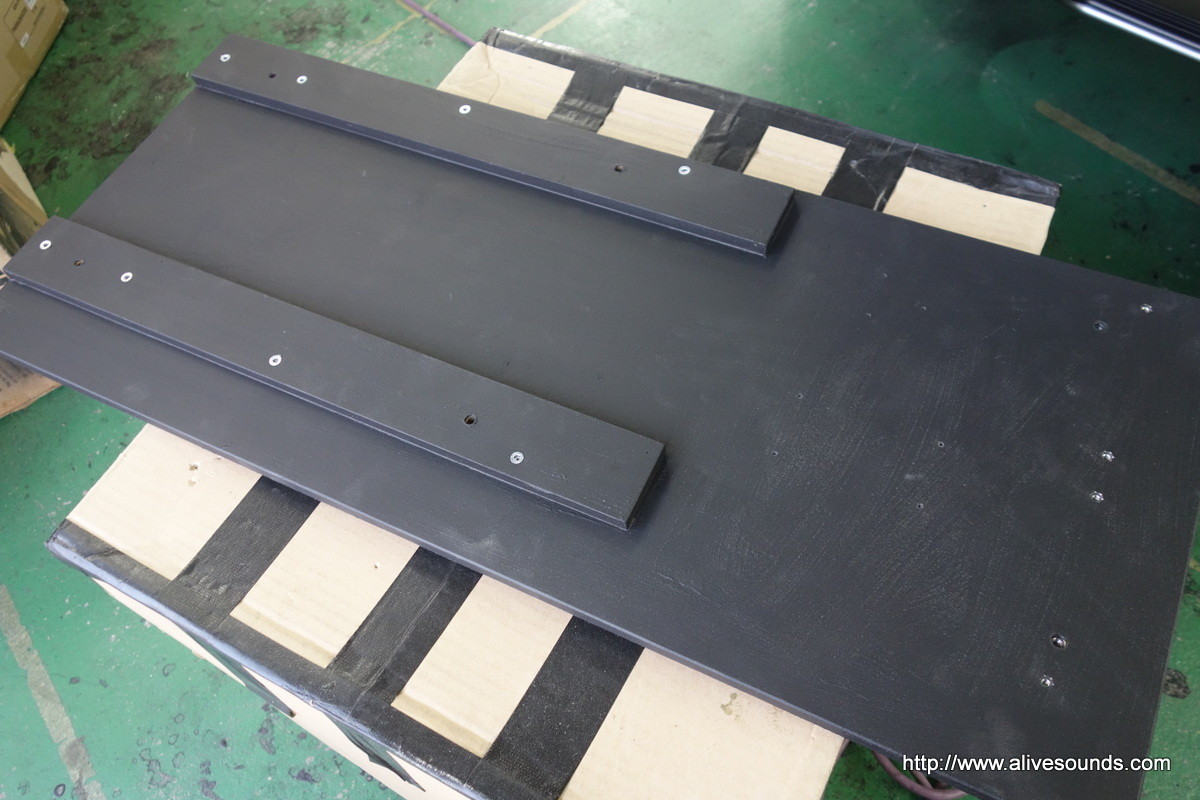

ベースのボードを切り出して各アンプ等を仮置きしてレイアウトを決めます。
アンプの下には下駄をはかせてアンプ本体を浮かせるように取り付けます。
放熱対策と振動対策に効果的です。

DSC02712DSC02713

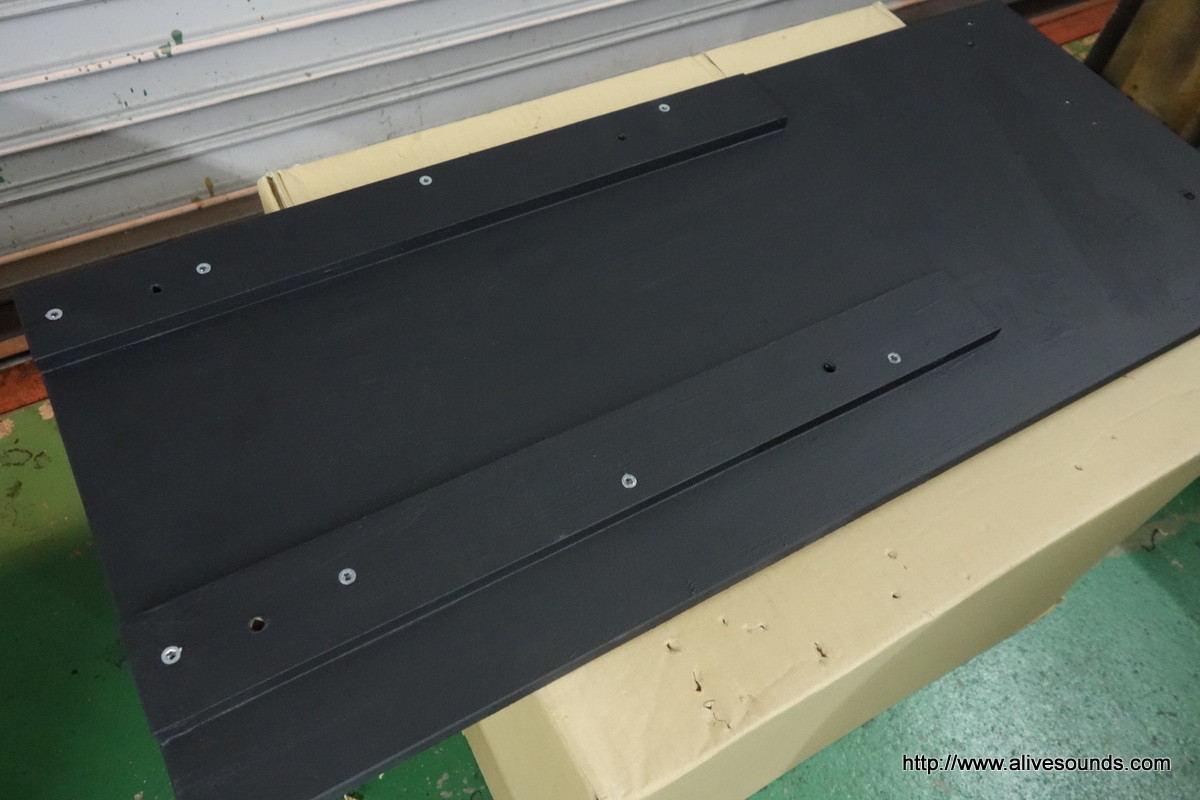

制振塗料『ダイポルギー』を全面に塗り込み、ボード自体の余計な共鳴を防ぎます。

DSC02714DSC02715

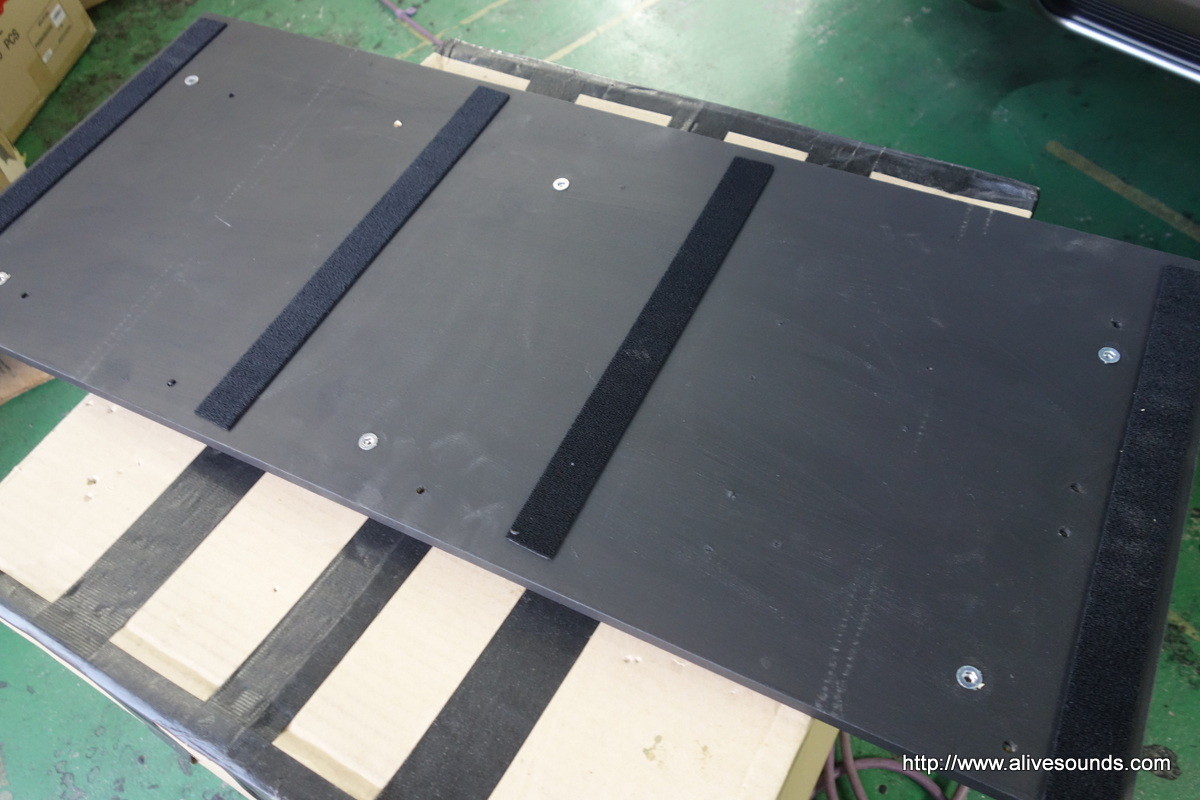

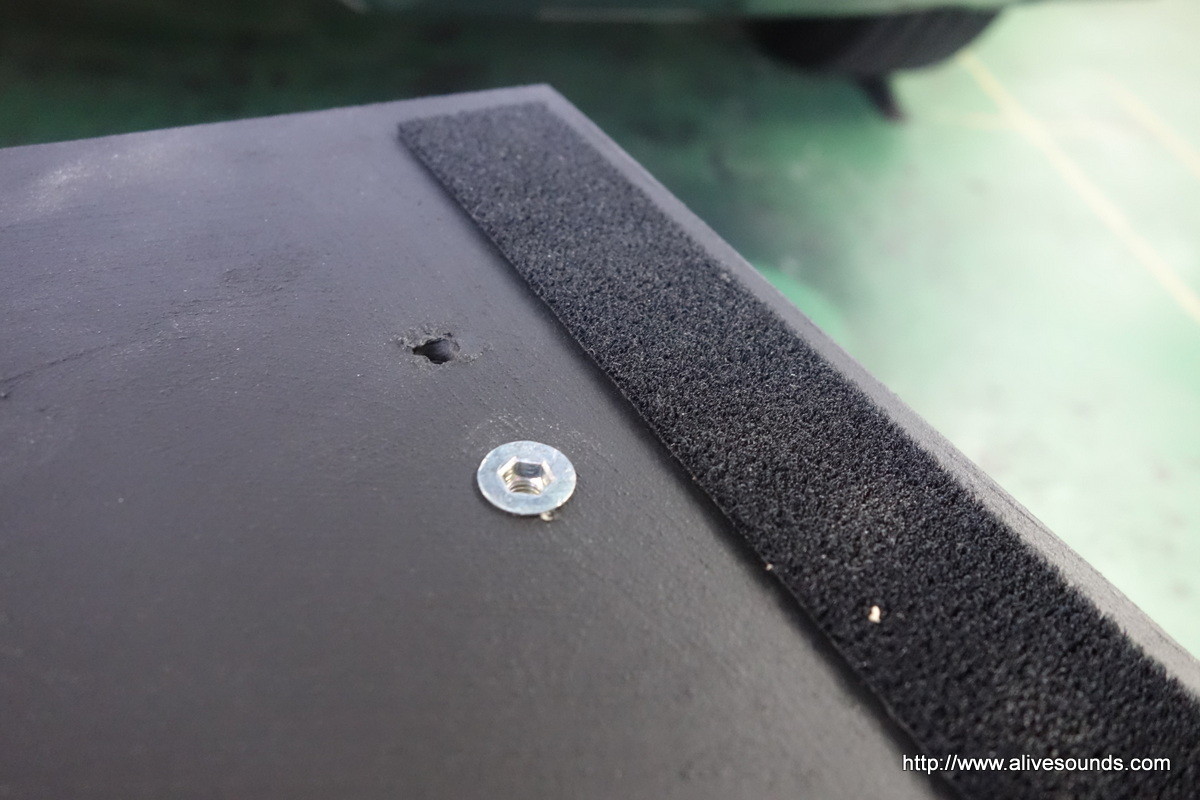

ボード裏にはクッション材を貼り付け鬼目ナットを埋め込みます。

DSC02718DSC02719

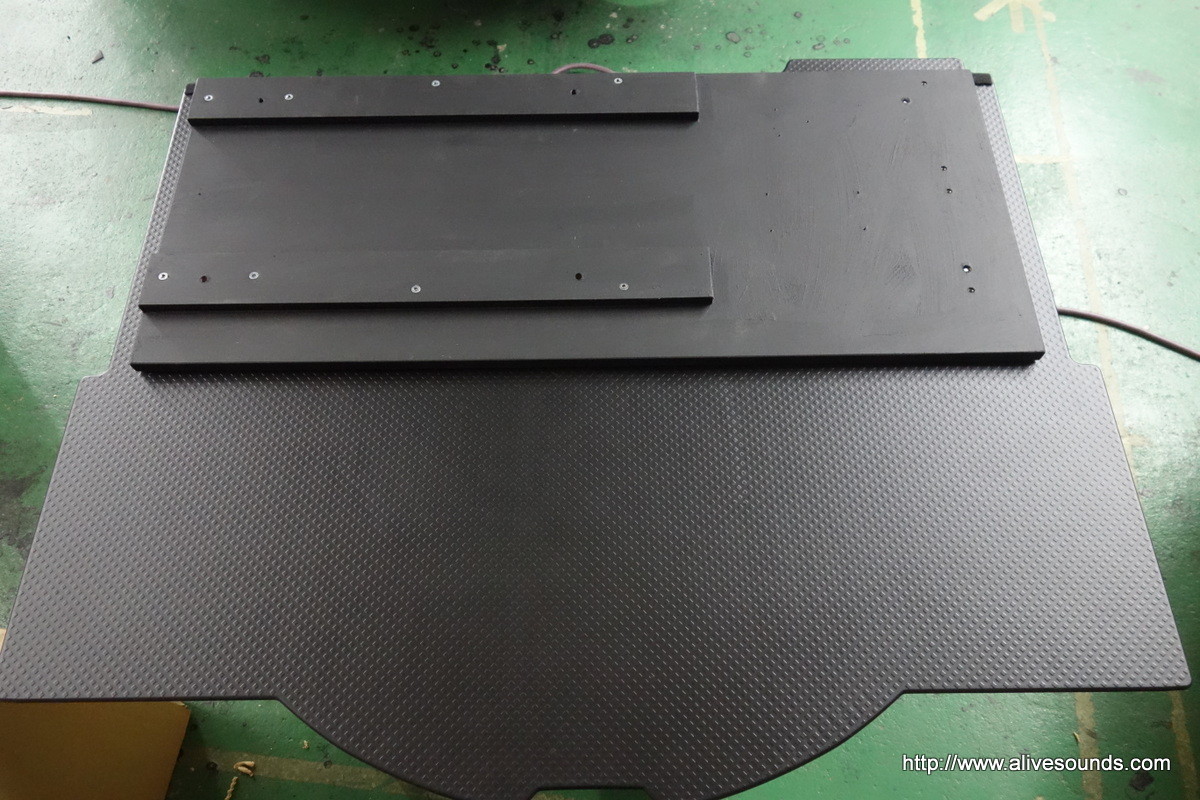

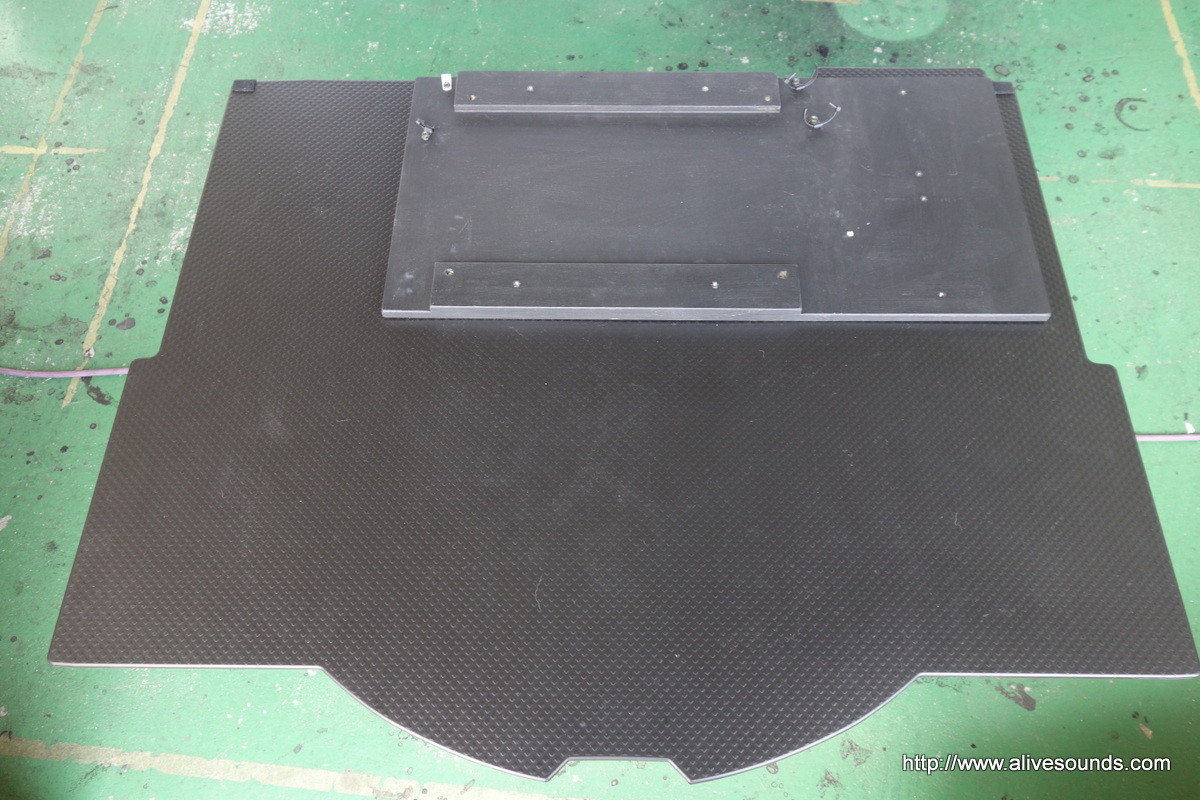

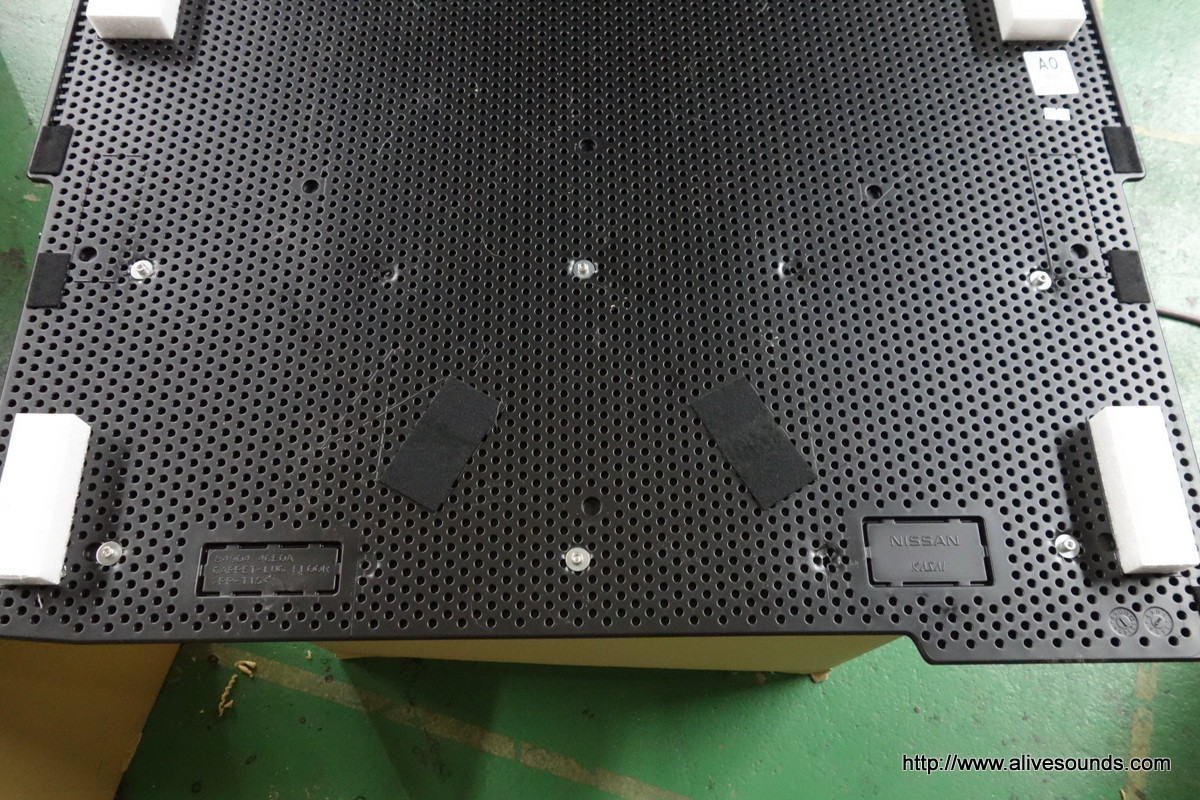

純正のパネルにボルトで固定します。

DSC02716
アンプ固定用の鬼目ナットを埋め込みます。

DSC02721DSC02722

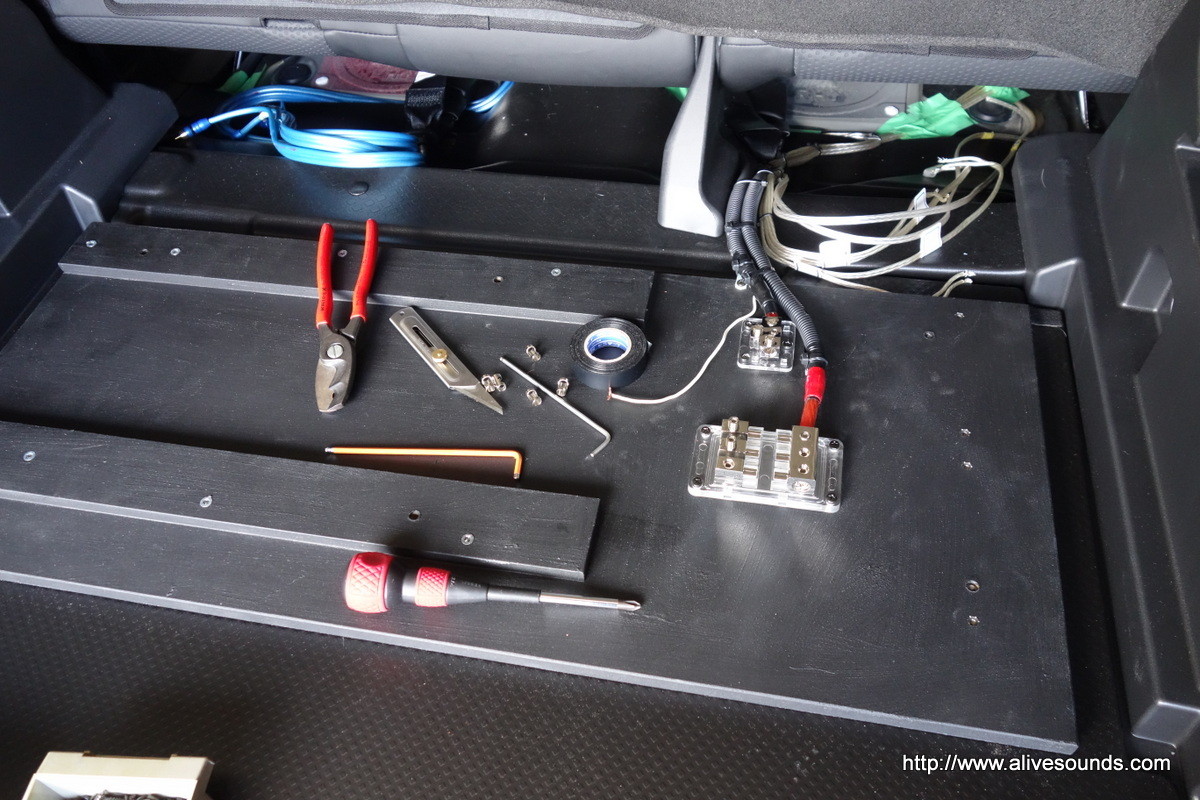

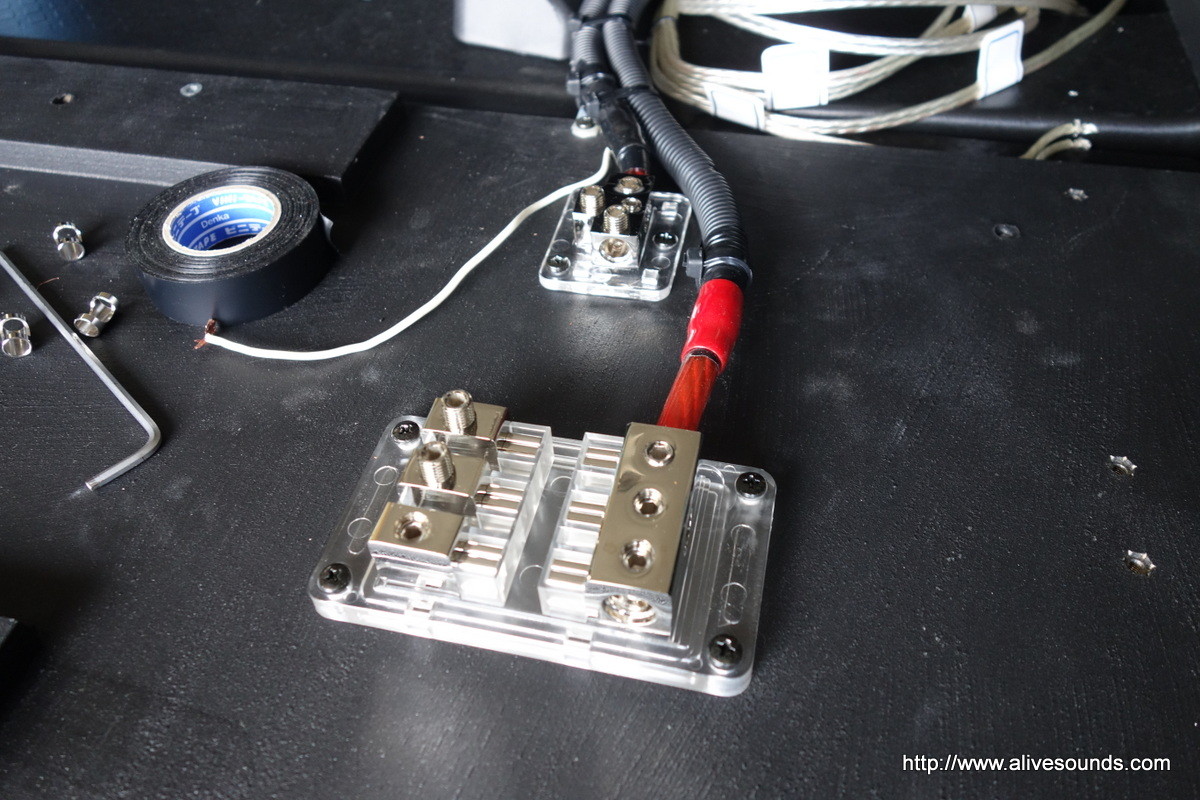

ここからアンプ等に結線していきます。

DSC02723DSC02724

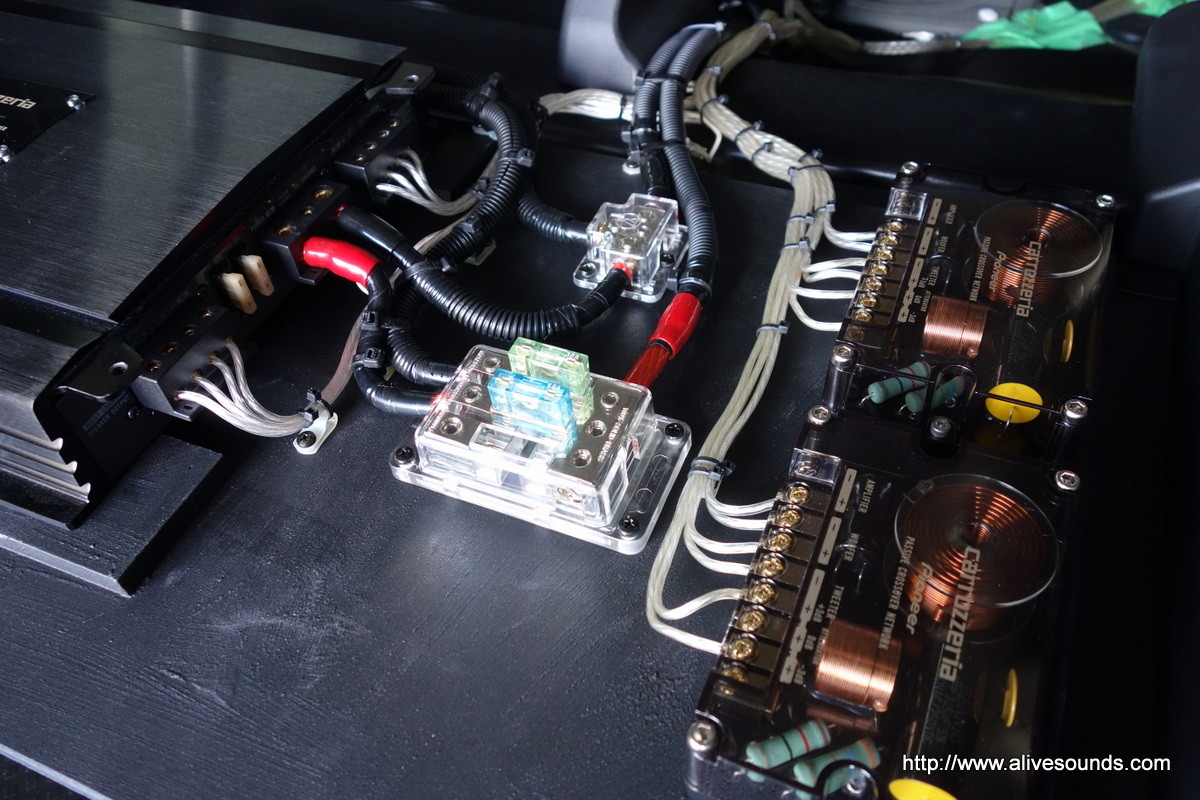

たかが結線と思われがちですが、見栄え良く各ケーブルを束ねながらの細かい作業なのでかなりの時間を要します。
無理な体制にもなるので腰が痛いです(汗)

DSC02726DSC02727

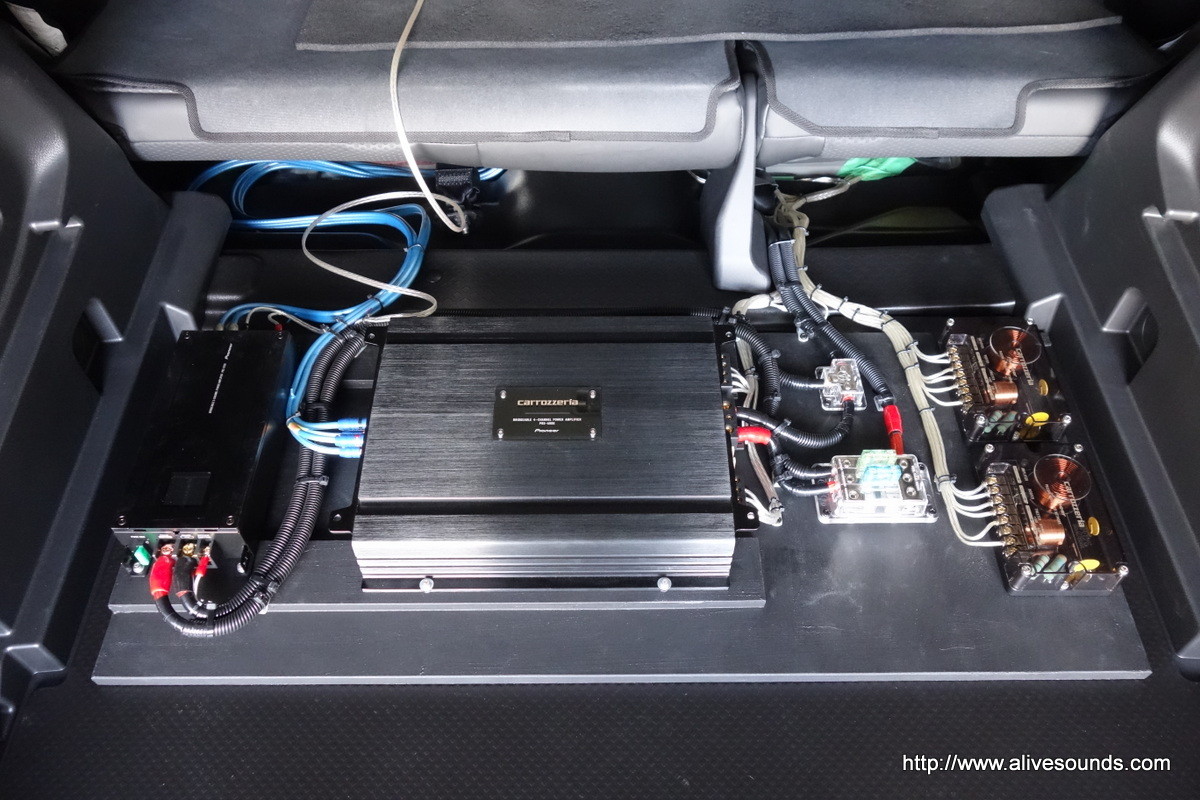

結線完了!!

DSC02728DSC02729

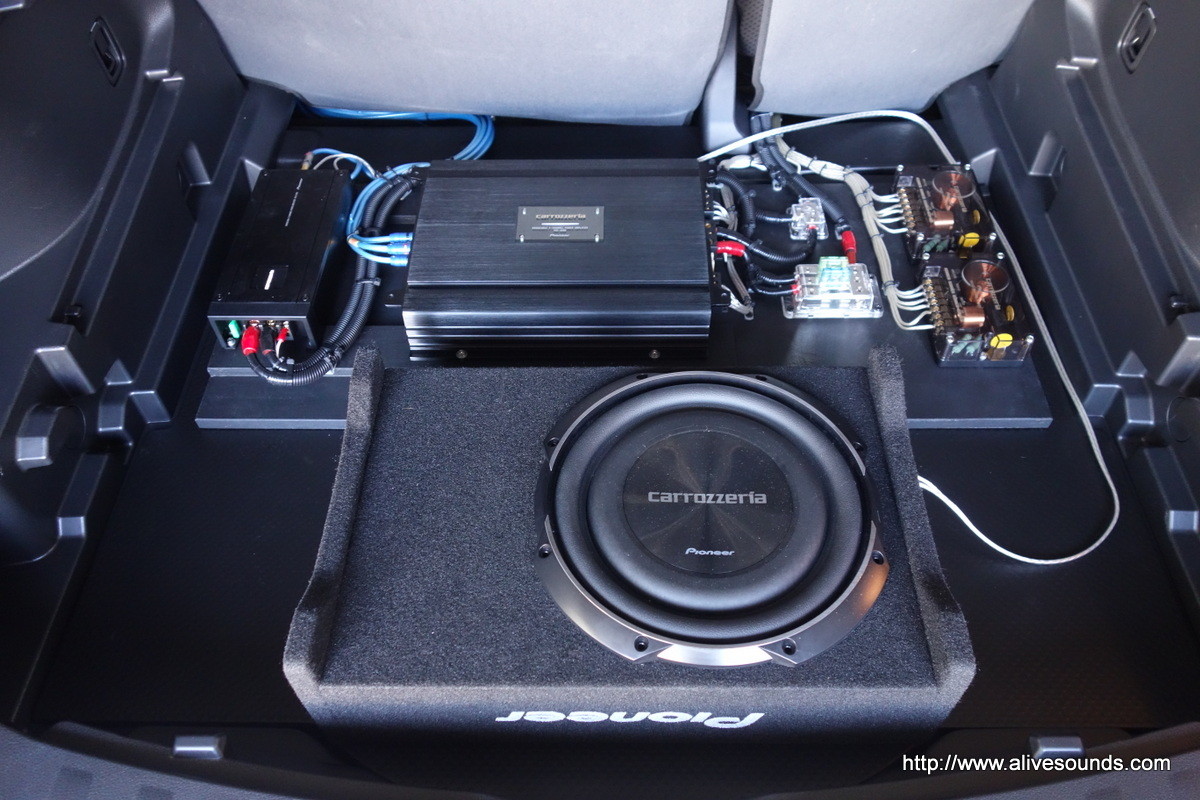

なかなかええ感じに出来ました(^O^)

DSC02732
通電チェックも問題なくクリアーしてフロント、リアスピーカー、サブウーファーの音出しチェックも一発OKです!!


いよいよ最終工程のウーファーボックスチューニングに突入です。

DSC02733DSC02734

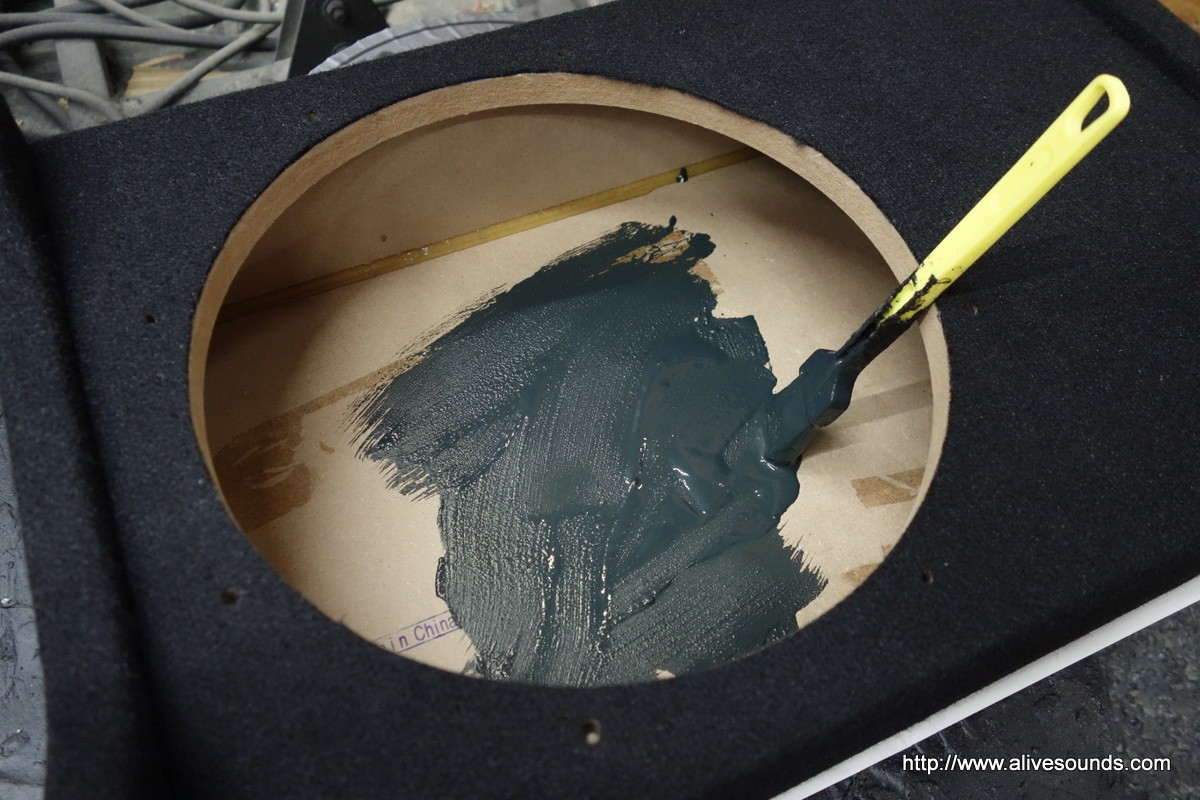

まずボックス内に制振塗料『ダイポルギー』をたっぷりと塗り込みます。

DSC02735DSC02736
まずは一回目。
しっかりと乾燥させてもう一回塗り込みます。


とこんな感じで着々と進行中です!!
