先日よりお預りのゴルフ7にモスコニパワーアンプ「D2-80.6DSP」の取り付けがようやく完成。

DSC04619DSC04620

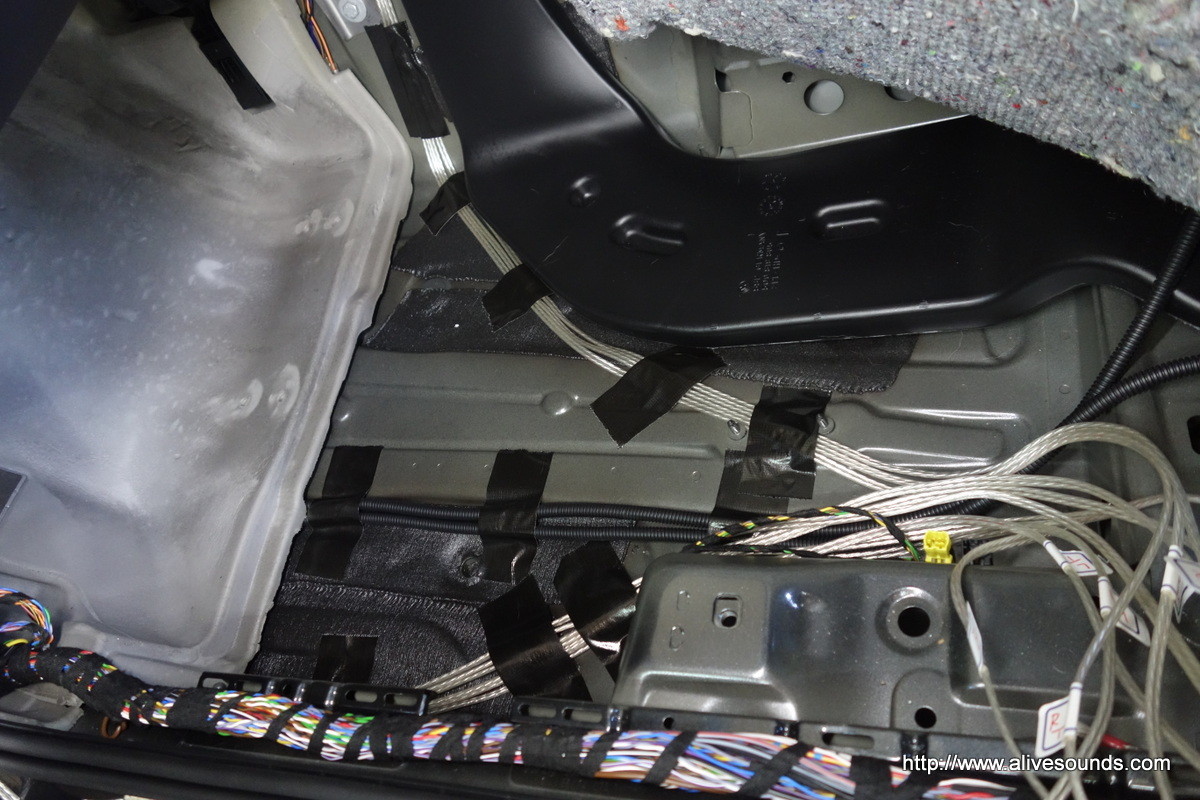

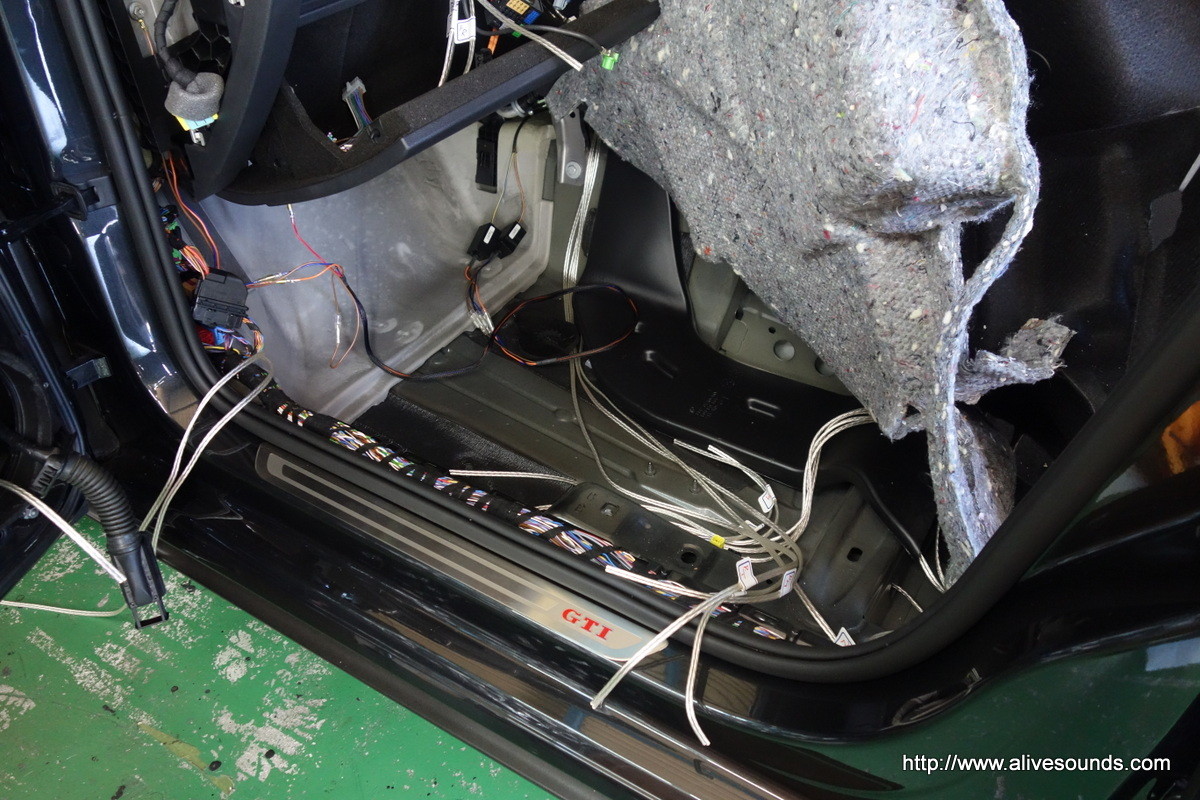

スピーカーケーブルワイヤリング

DSC04622DSC04638

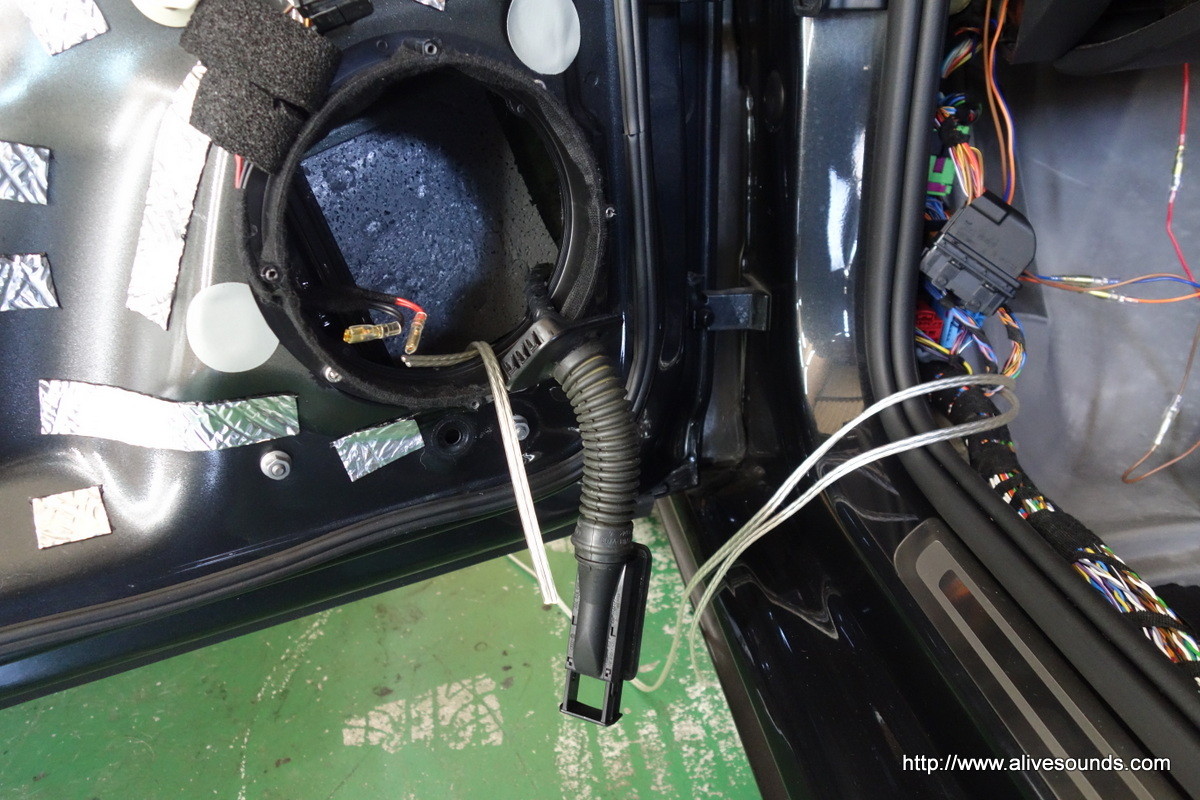

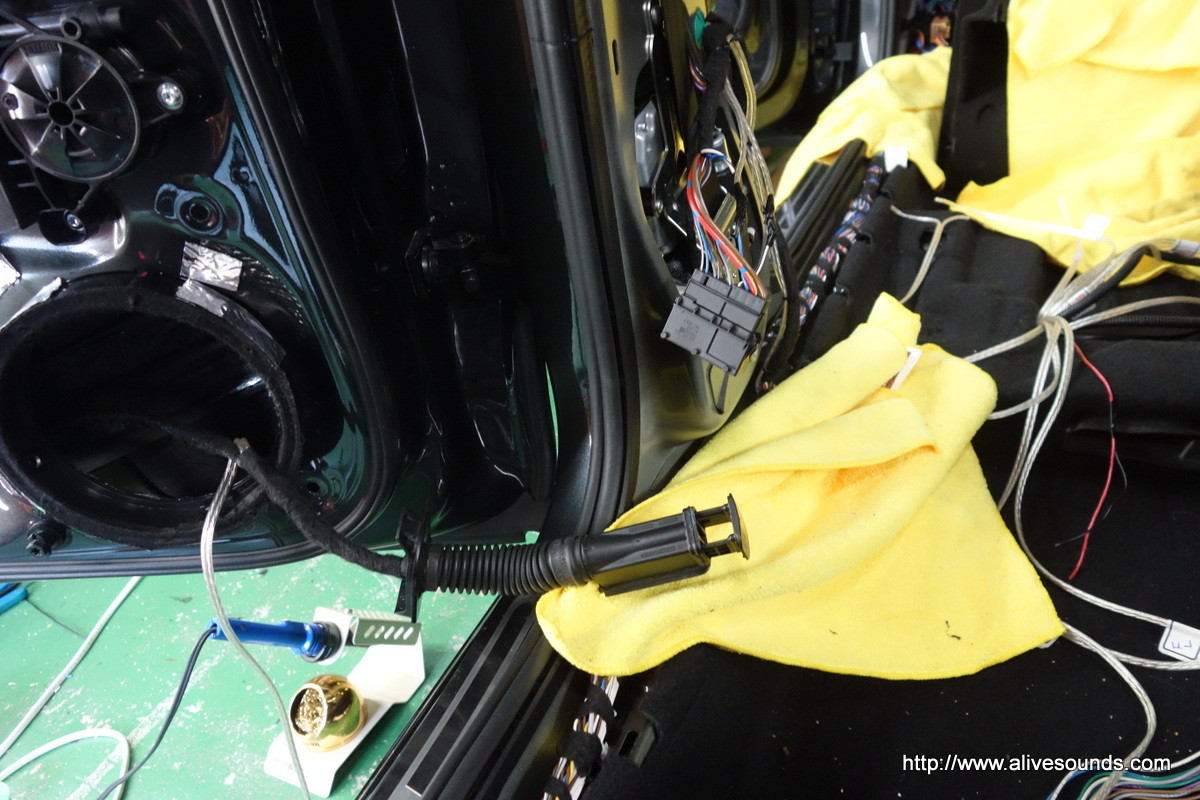

各ドアにもワイヤリング

DSC04624DSC04625

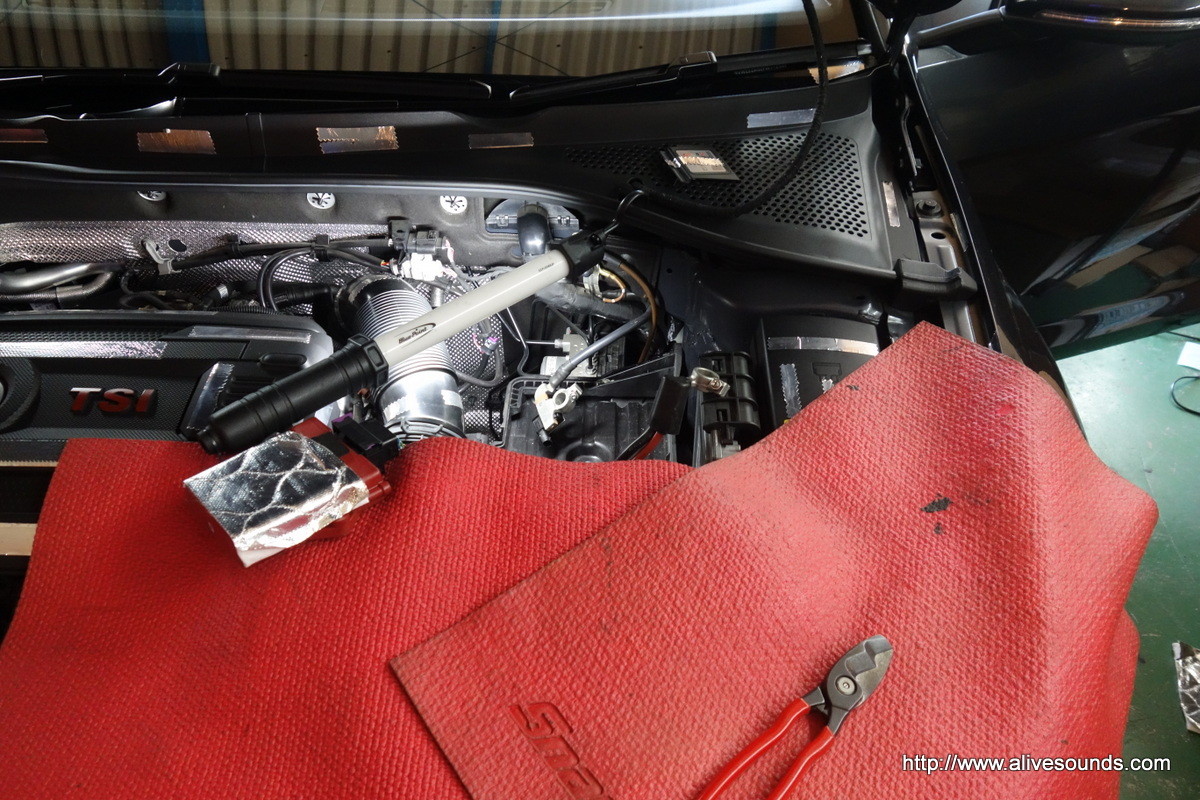

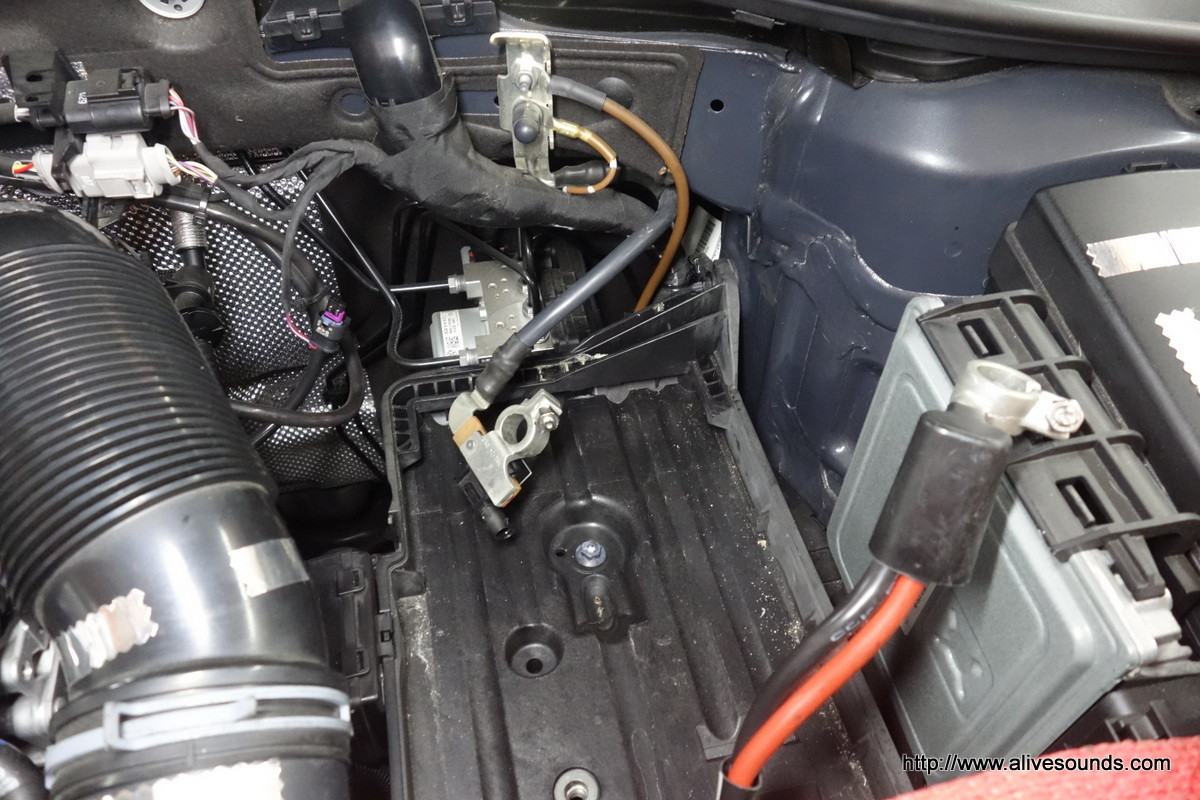

バッテリーからアンプ用の電源をプラス・マイナスとも引き込みます。

DSC04629DSC04640
ワイヤリング完成!!

DSC04641DSC04642

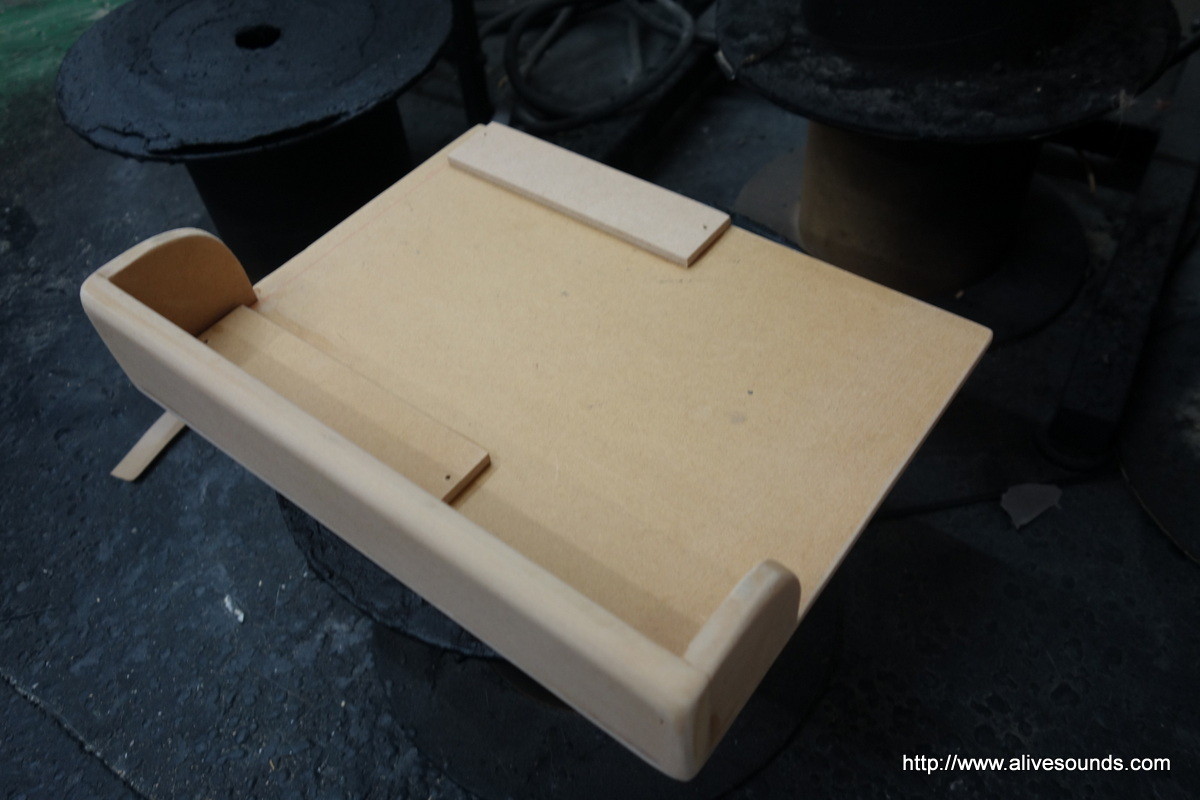

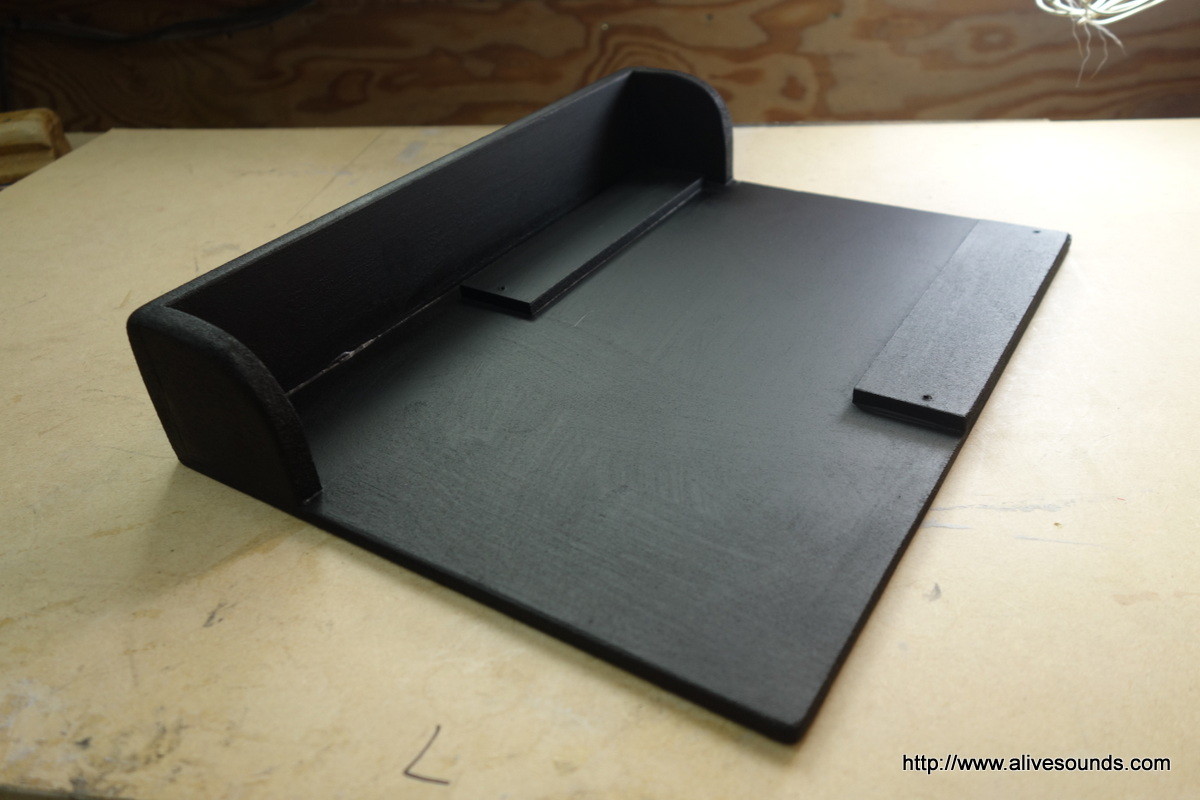

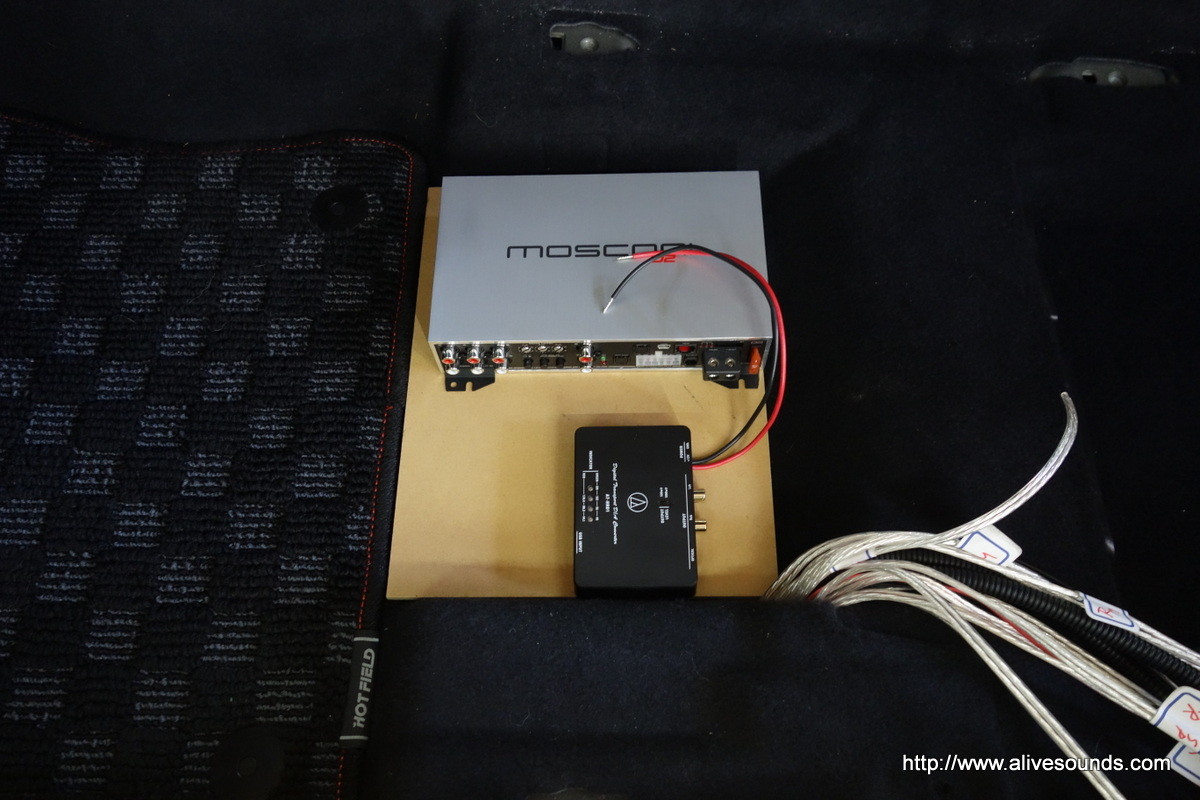

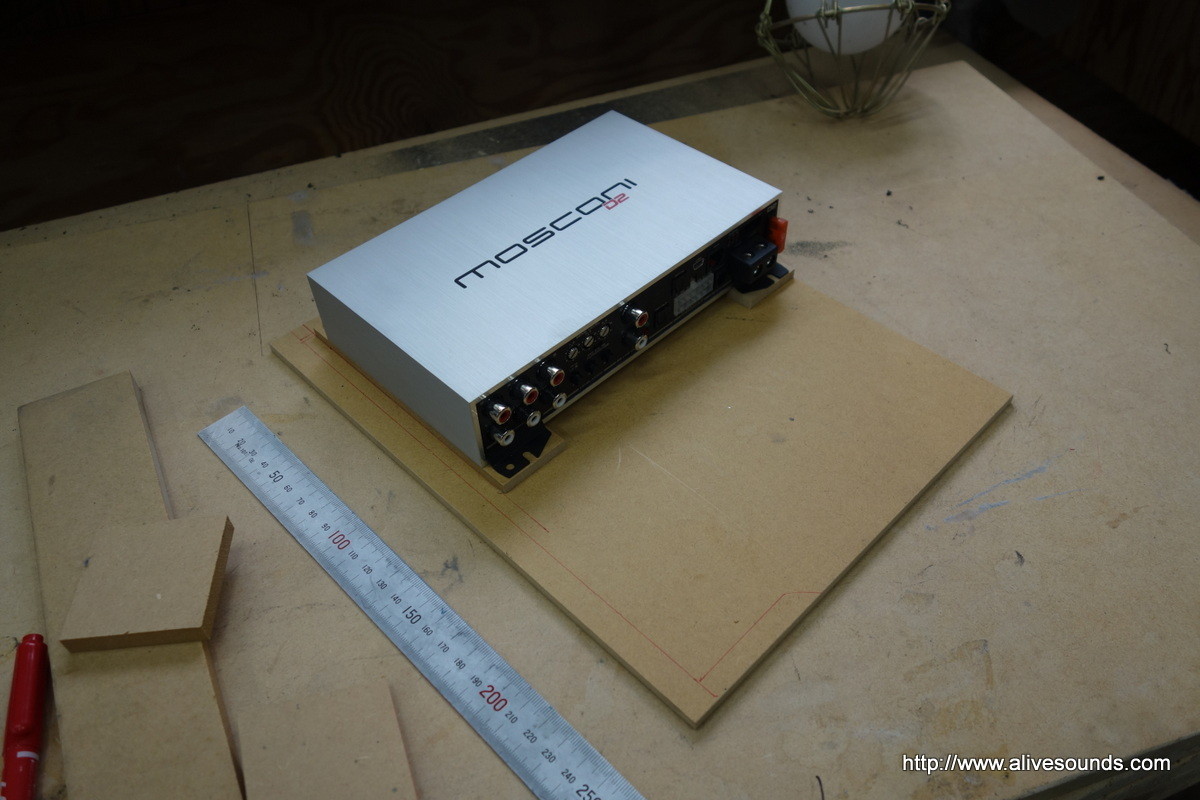

アンプボード製作。

DSC04643DSC04646
DSC04647DSC04648

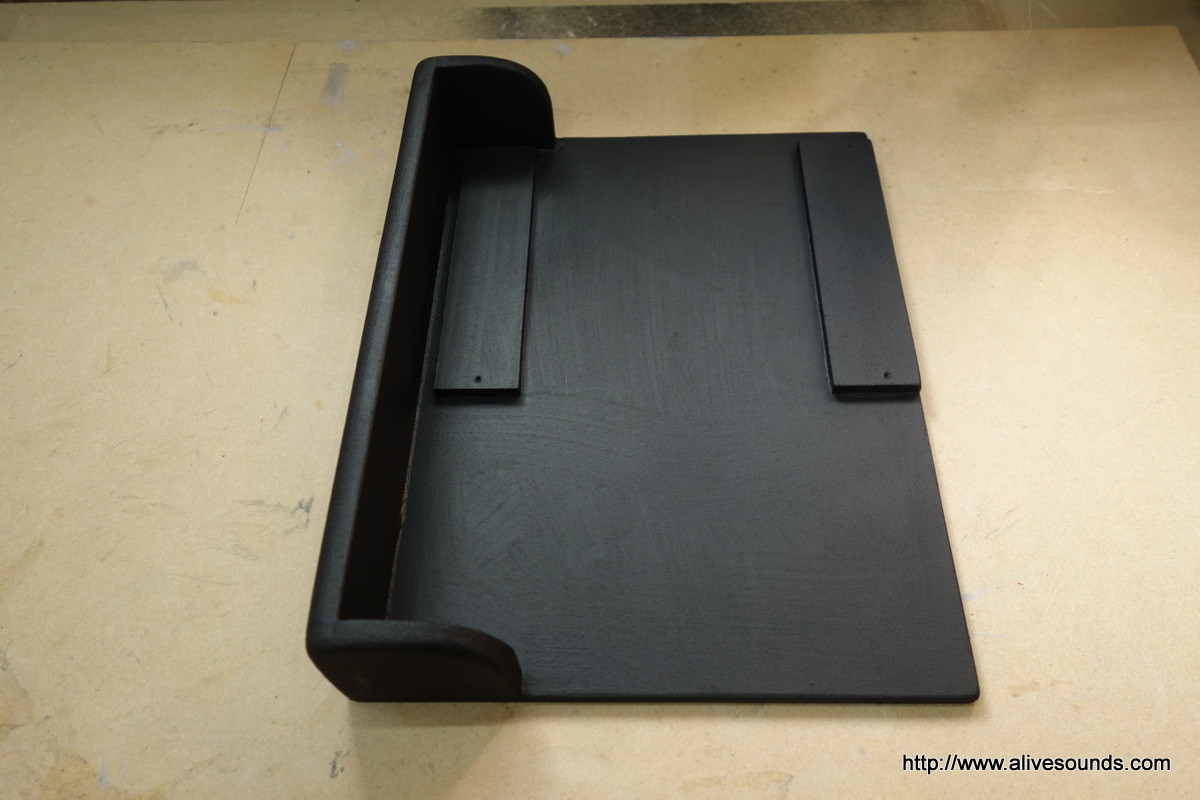

アンプボード完成!!

DSC04651DSC04652

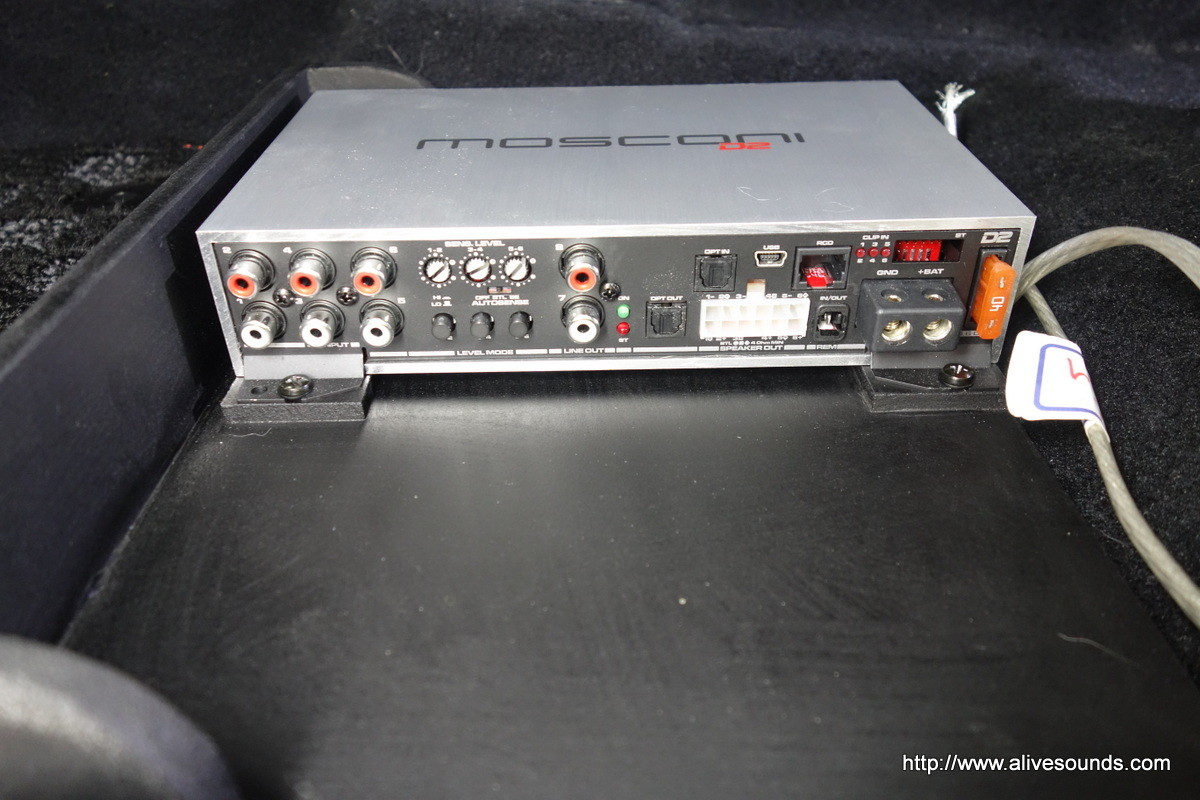

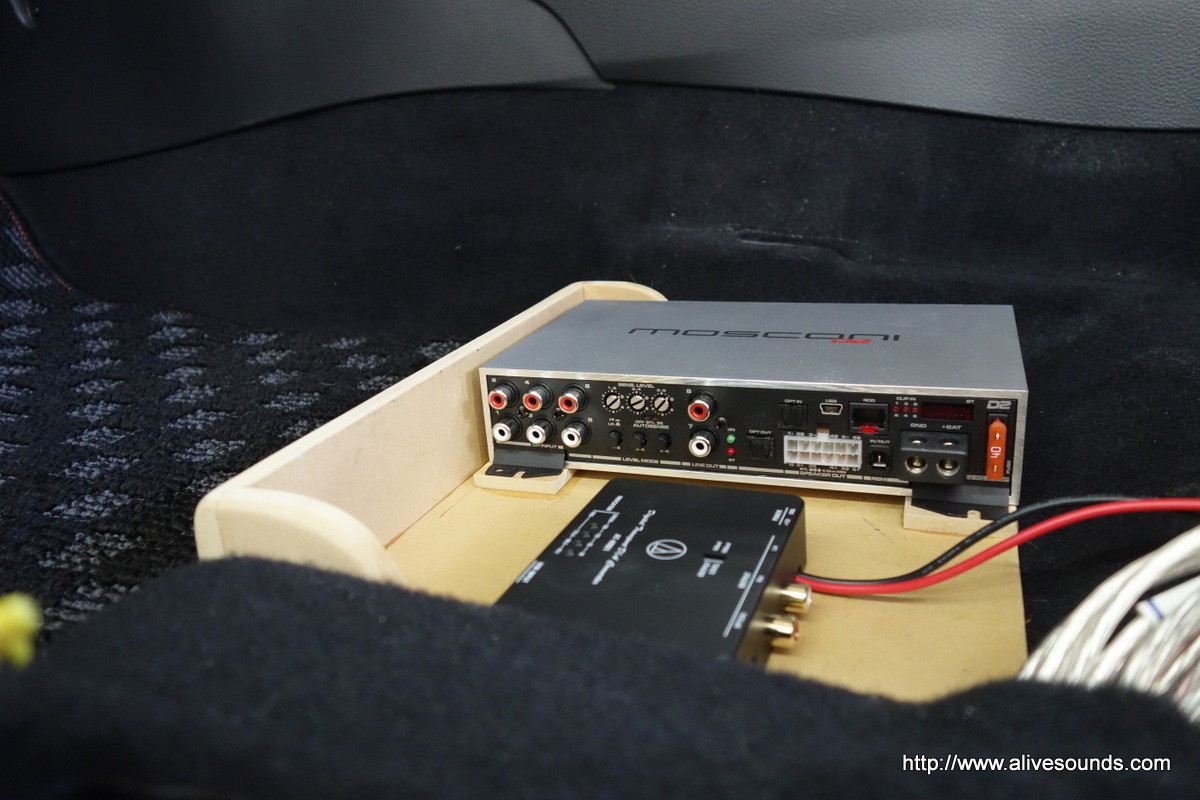

アンプ設置。
放熱と耐震対策のために下駄をはかせて少し浮かせています。

DSC04653DSC04654

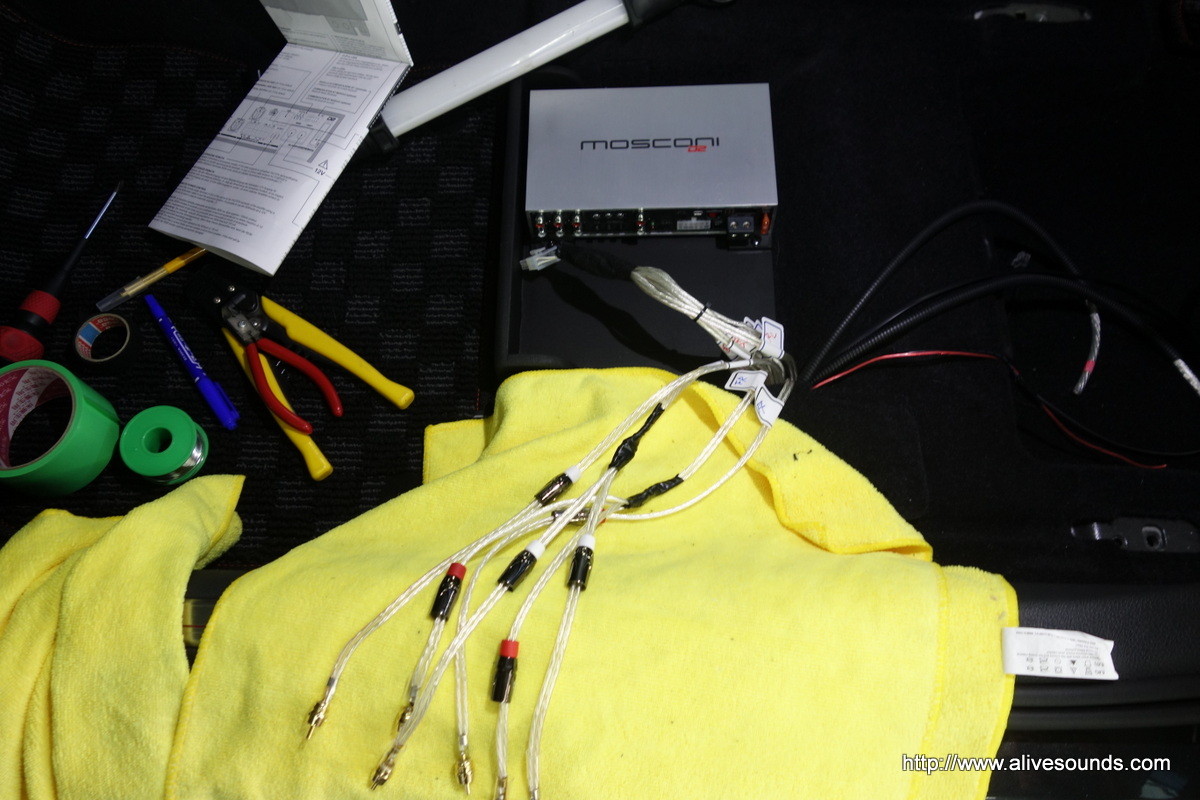

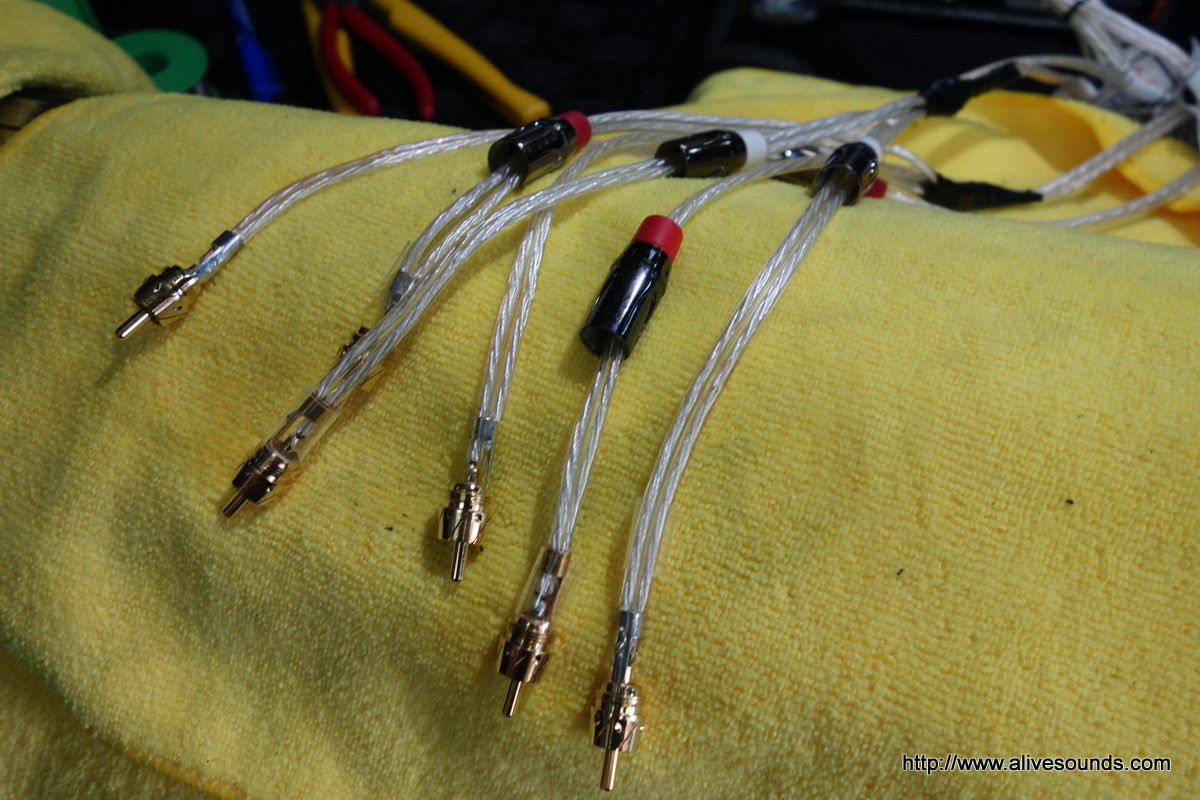

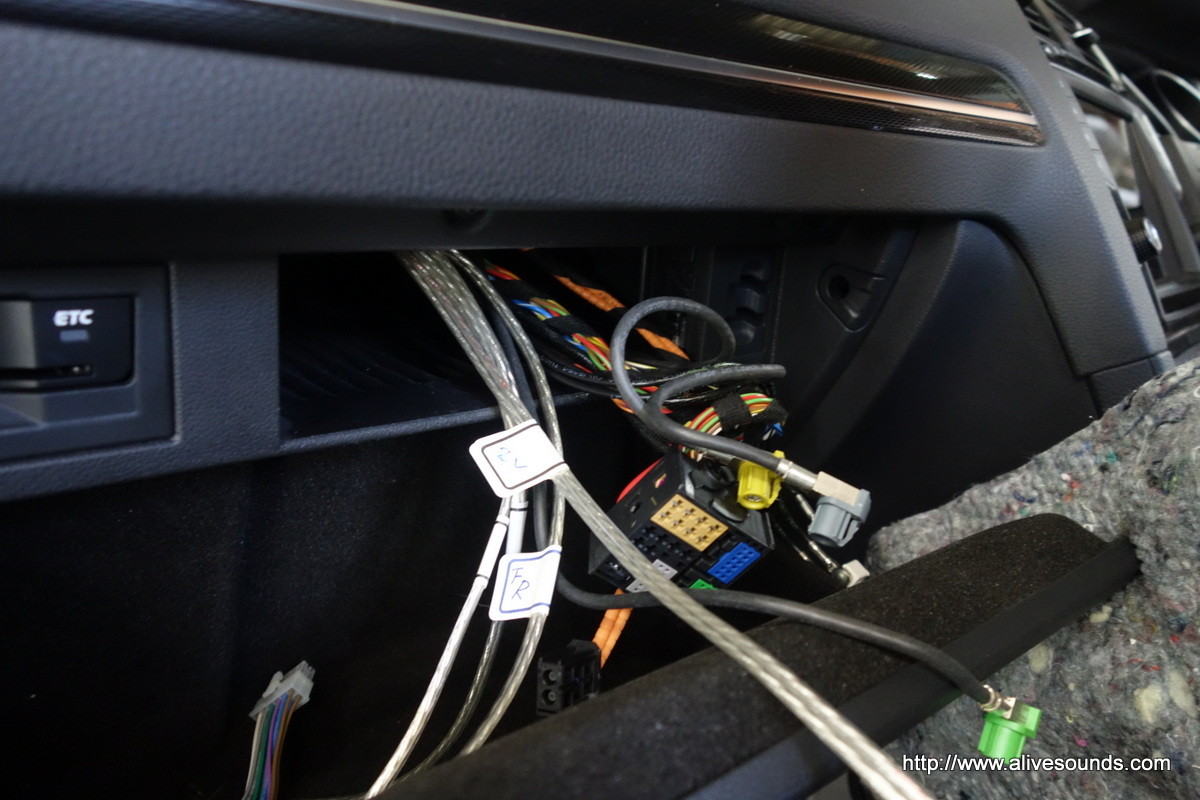

純正内蔵アンプ出力からのスピーカーケーブルの先にRCAプラグを取り付けます。

DSC04655DSC04656

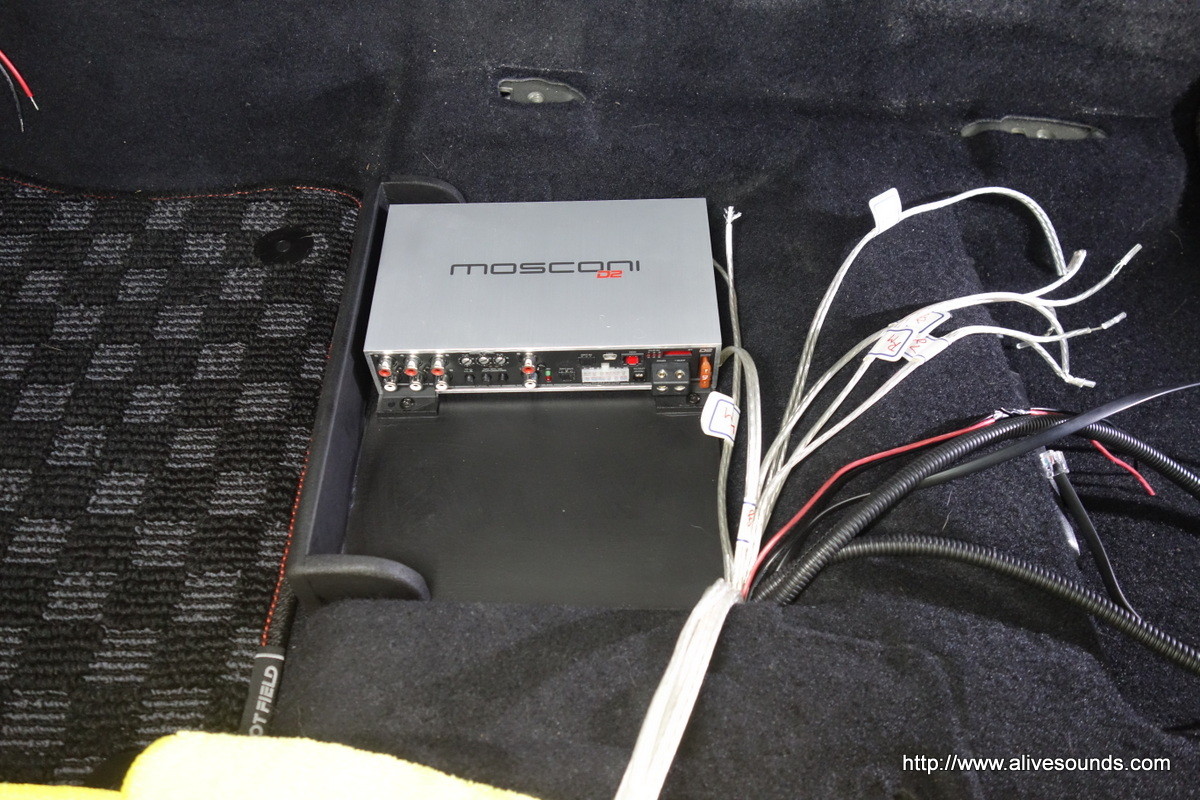

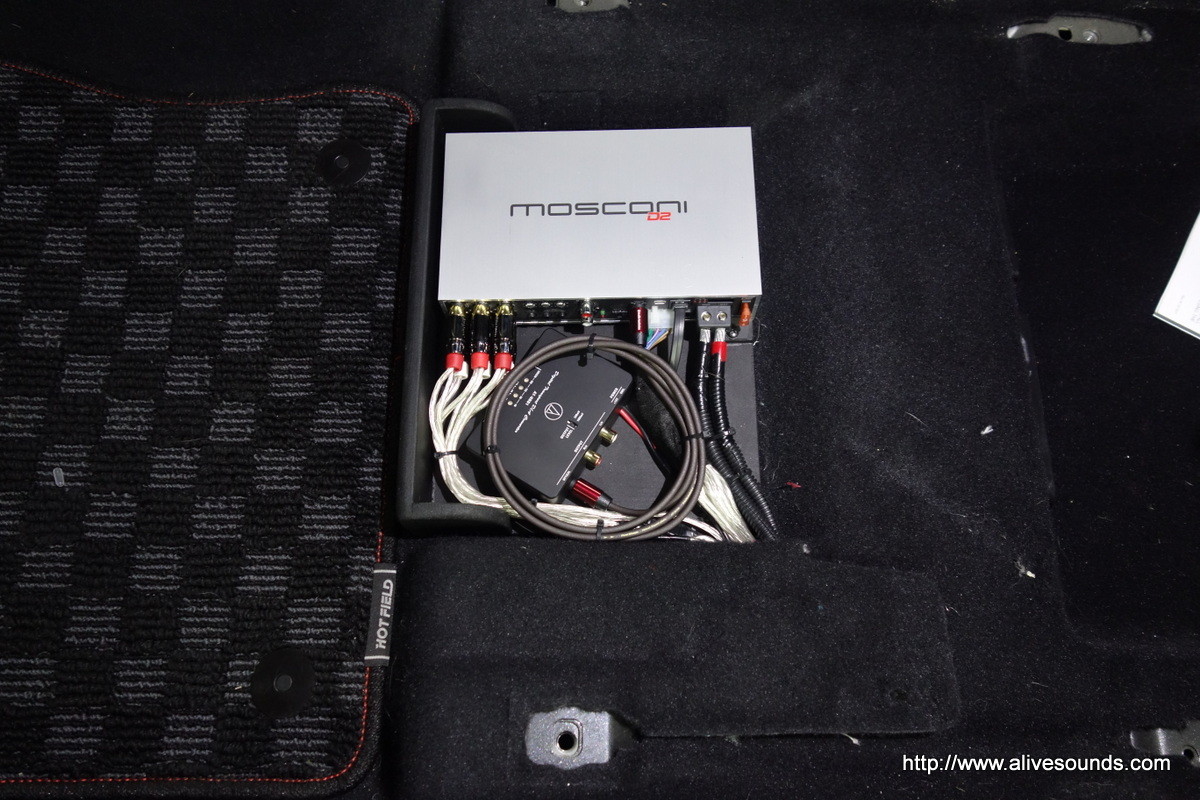

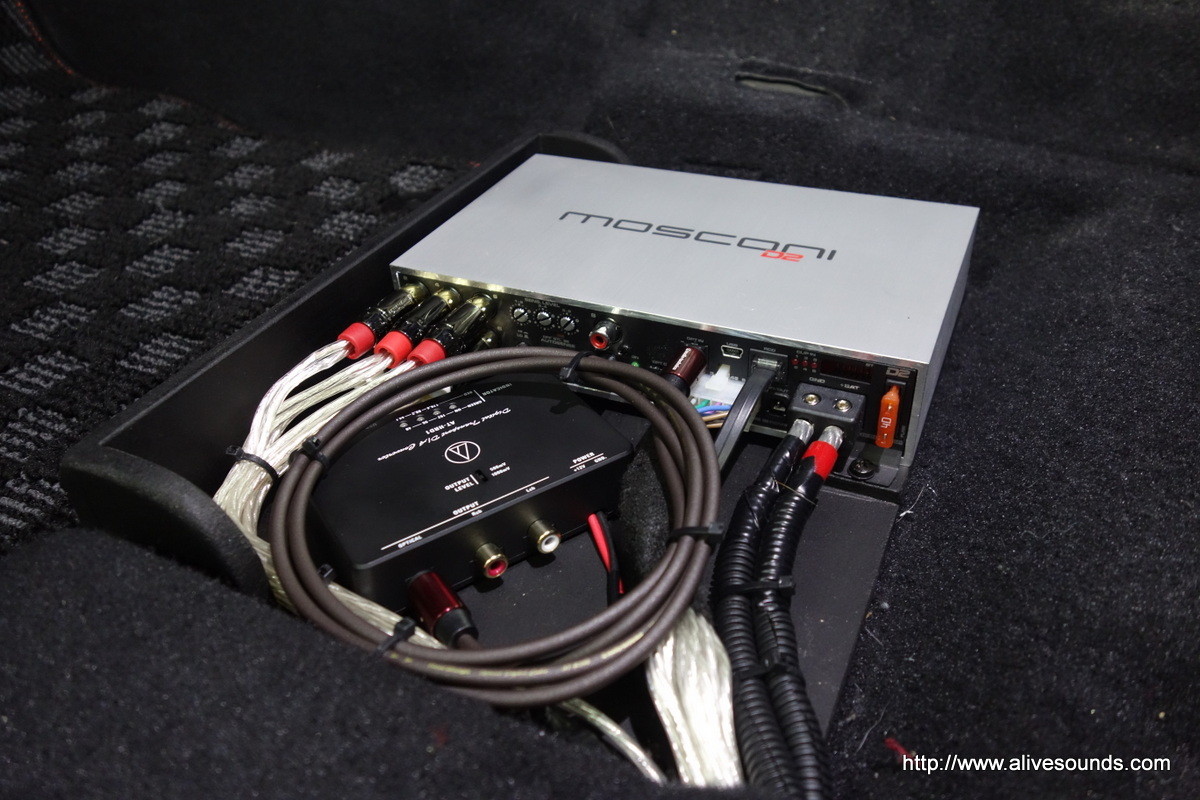

アンプ設置、各ケーブル接続完成!!

DSC04657DSC04659

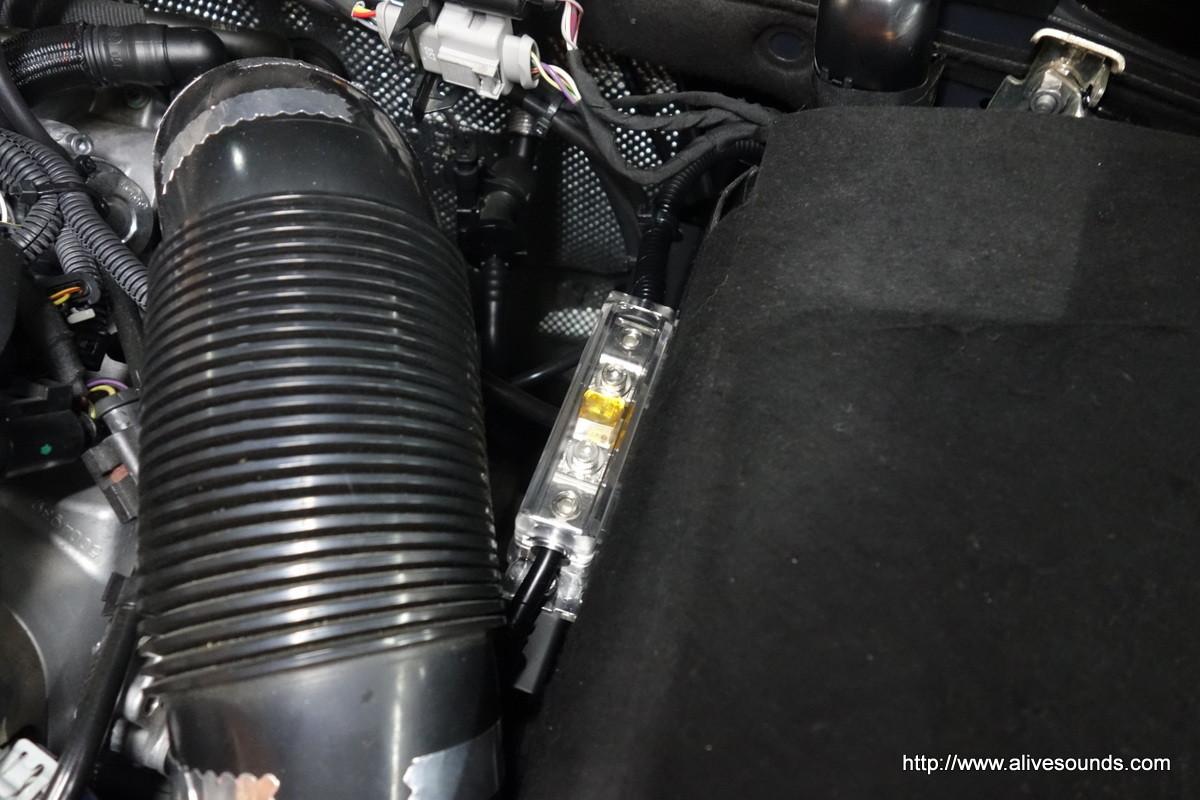

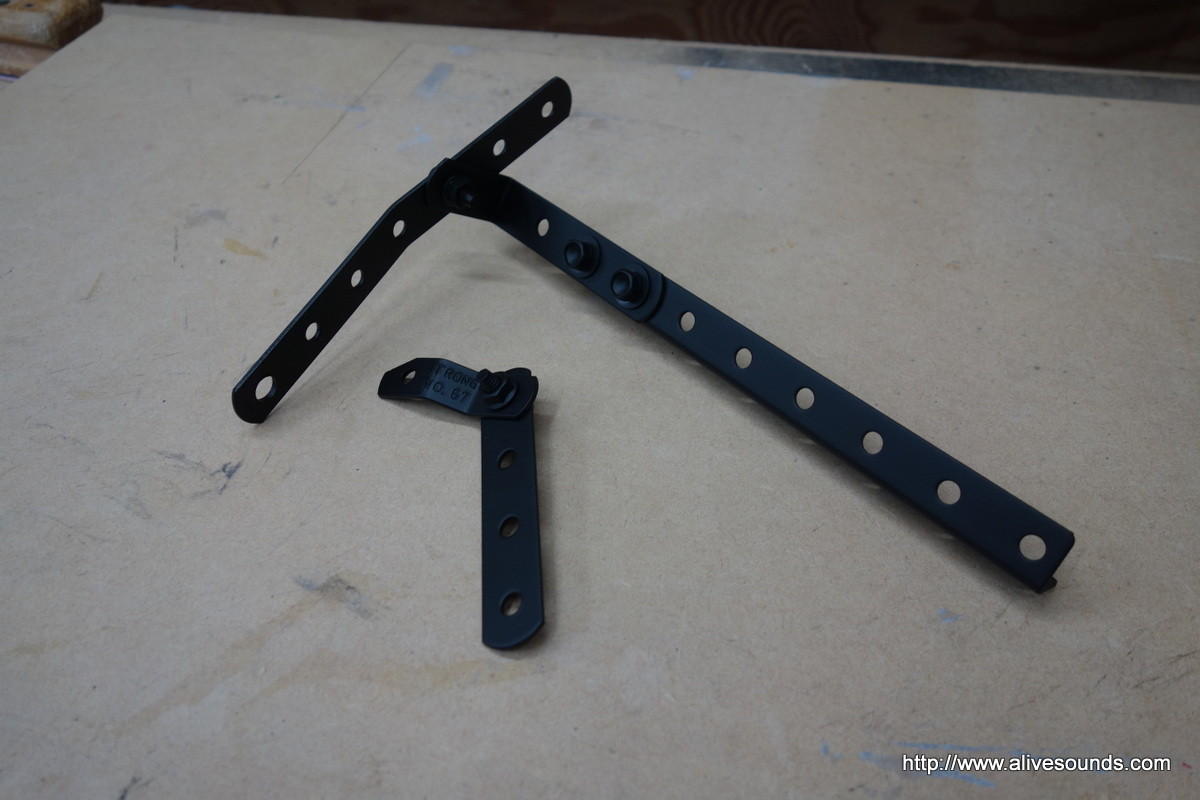

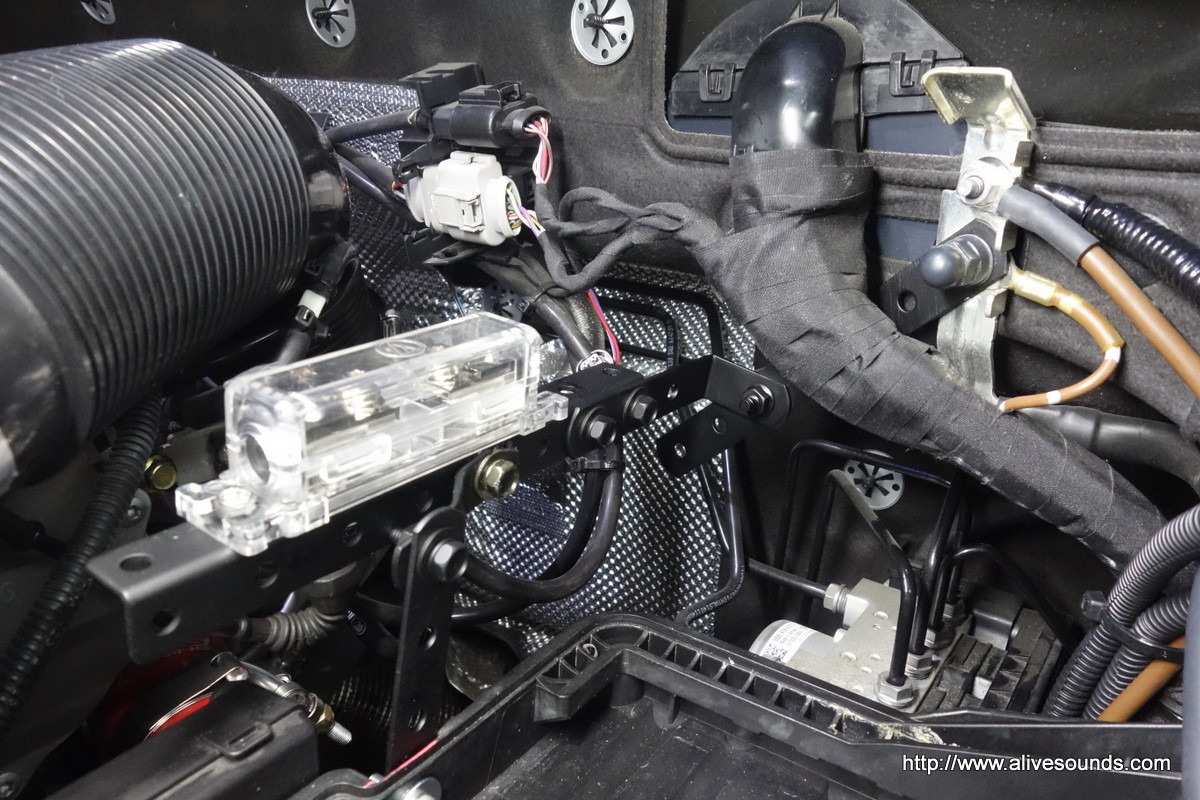

メインヒューズホルダーを固定するためのアングルを製作。

バッテリー交換の際に邪魔になる様な所や走行中に振動で外れるような取付は厳禁です!!
適当な固定方法で万が一走行中に外れてショートでもしたら大事故につながります。

DSC04671
何一つ外すことなく通常のバッテリー交換が可能となっています。

DSC04662DSC04663

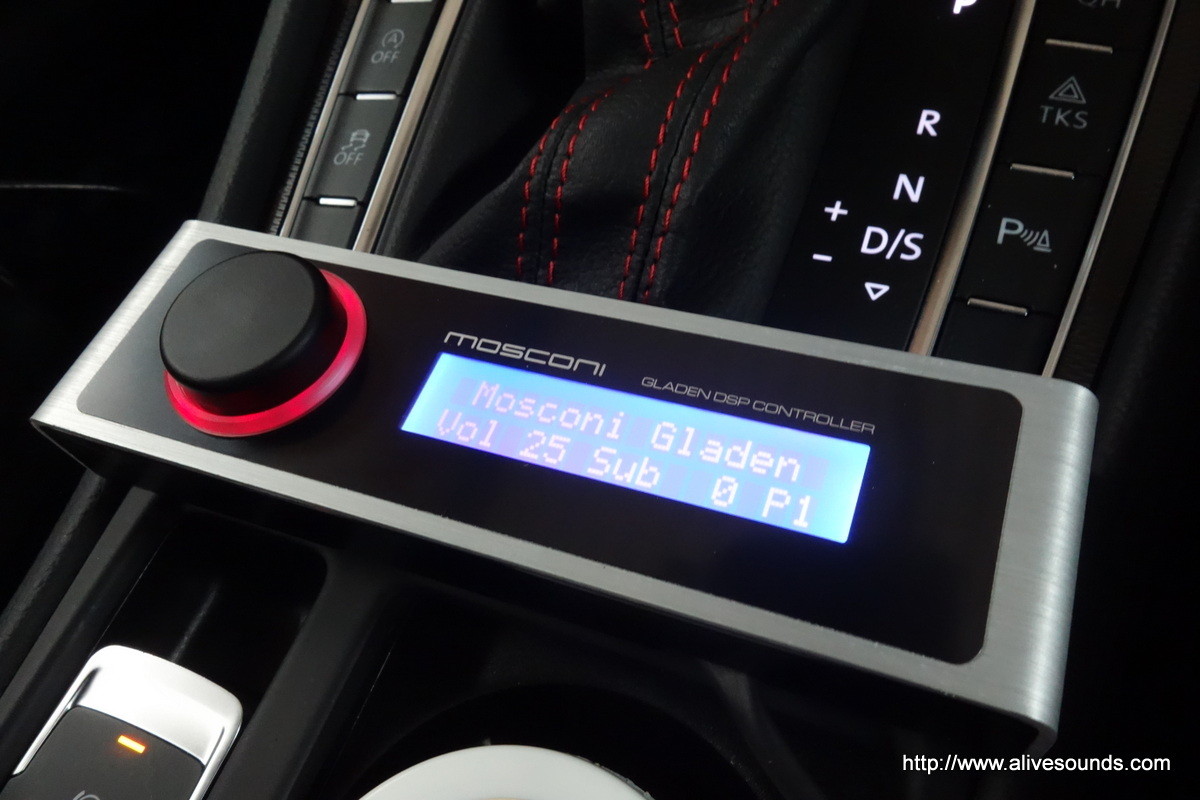

最後にゲイン調整とパソコンを繋いでクロスオーバー調整を行って完成です。



調整中はエンジンをかけて音楽を鳴らしながらするのですが、ピット内の温度が激アツになっていました(汗)



最終44℃まで上がりました(@_@)
