アバルト124スパイダーのスーパーインナーバッフルが完成しました!!

DSC04351
ダイポルギーを厚盛して乾燥。

DSC04370DSC04371

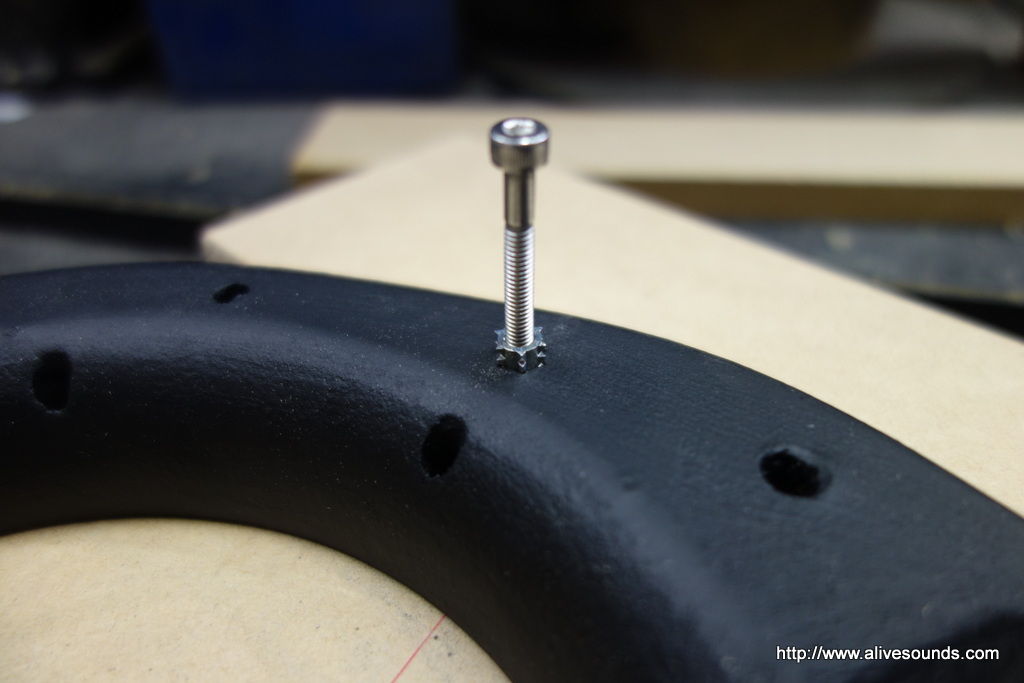

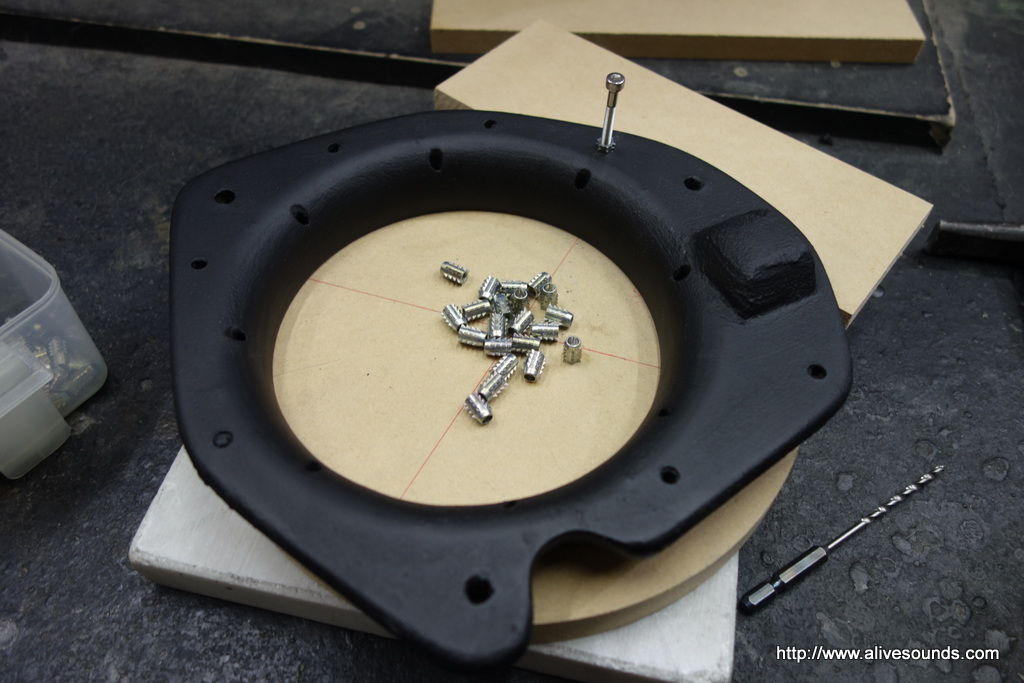

鬼目ナット打ち込み。

DSC04373DSC04375

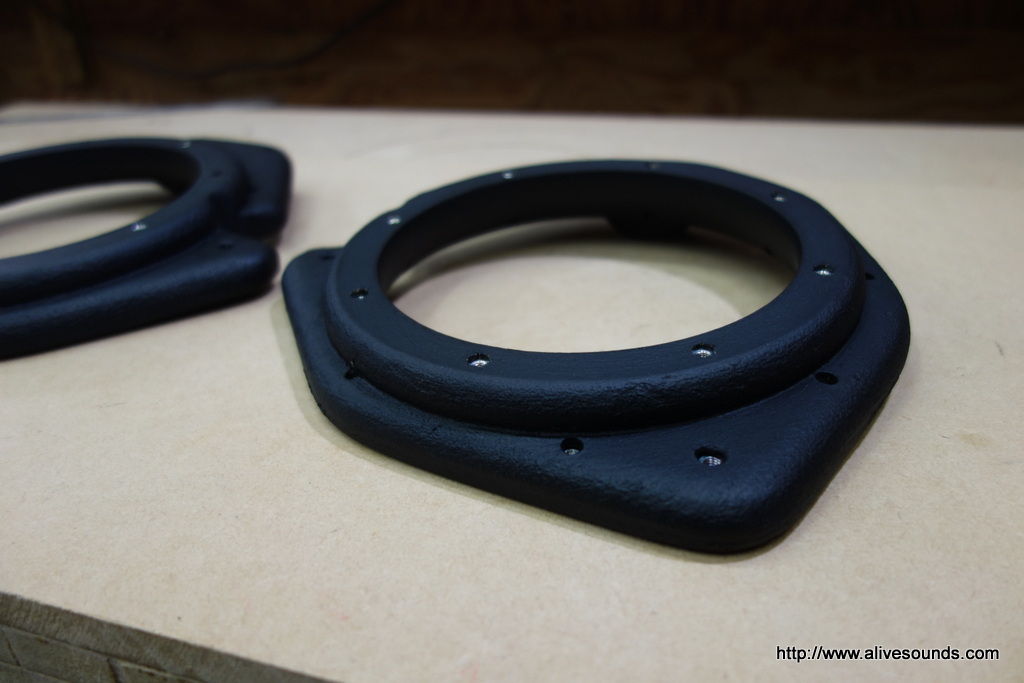

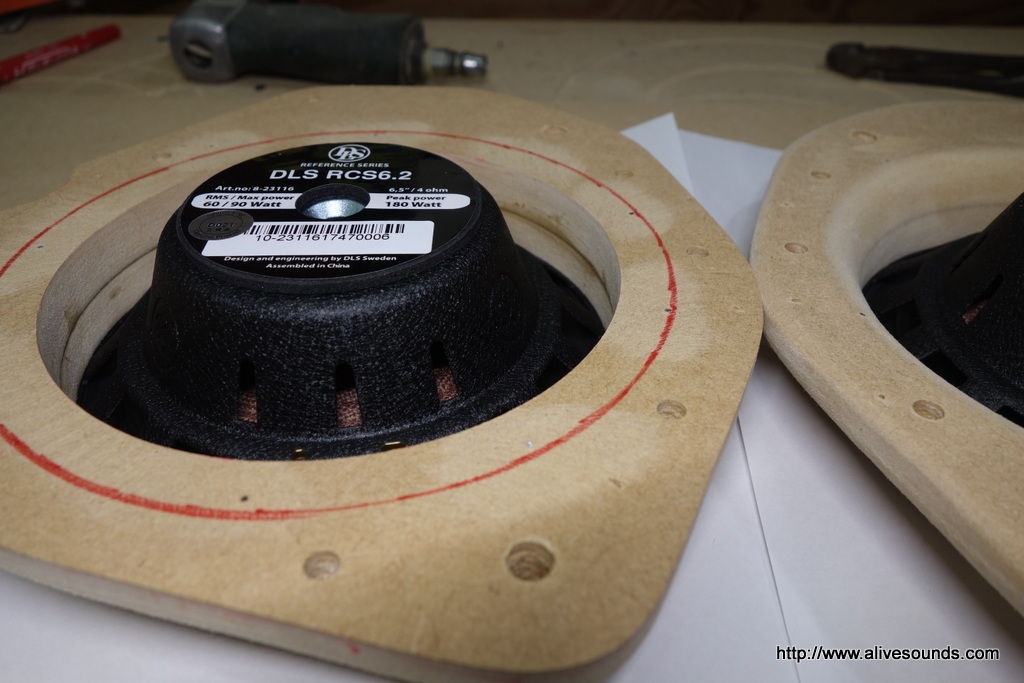

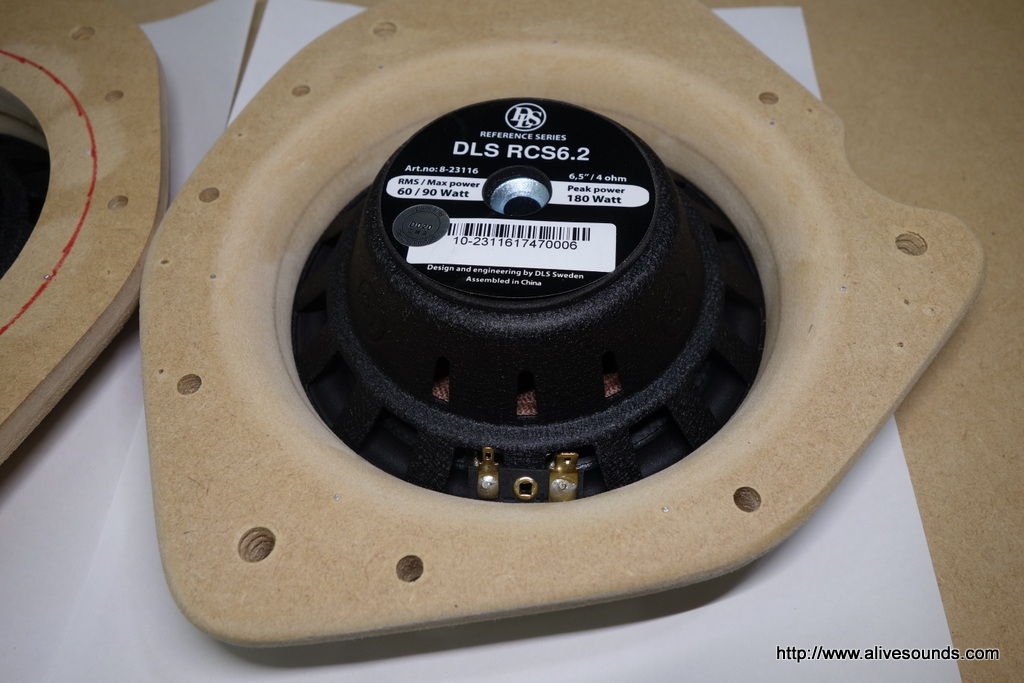

ここまででスーパーインナーバッフル本体の完成です。
なかなか良さげなインナーバッフルが出来ました!!

しかしスーパーインナーバッフル製作工程はこれで終わりではありません。
これからがスーパーインナーバッフル効果を活かすために最重な工程に突入いたします!!

ドアのインナーパネルに一体化します。

DSC04324

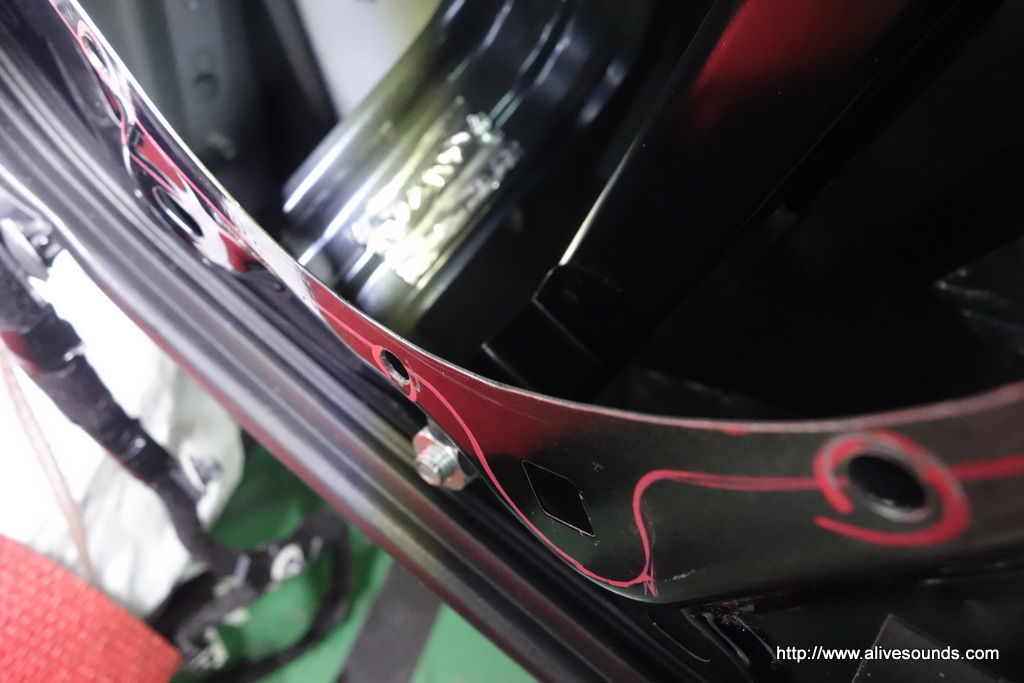

新たに位置決めしたボルトを通す穴を開けるのと、スピーカー裏から出る背圧をスムーズに抜くために邪魔になる斜線部分をカットします。

DSC04337DSC04338
スーパーインナーバッフル裏をテーパー加工した分だけ開口部が広がります。
それに合わせてドア側の開口部も広げる必要があるのです。
ここをカットしないとテーパー加工して開口部を広げた意味がないですからね(笑)

DSC04353DSC04354

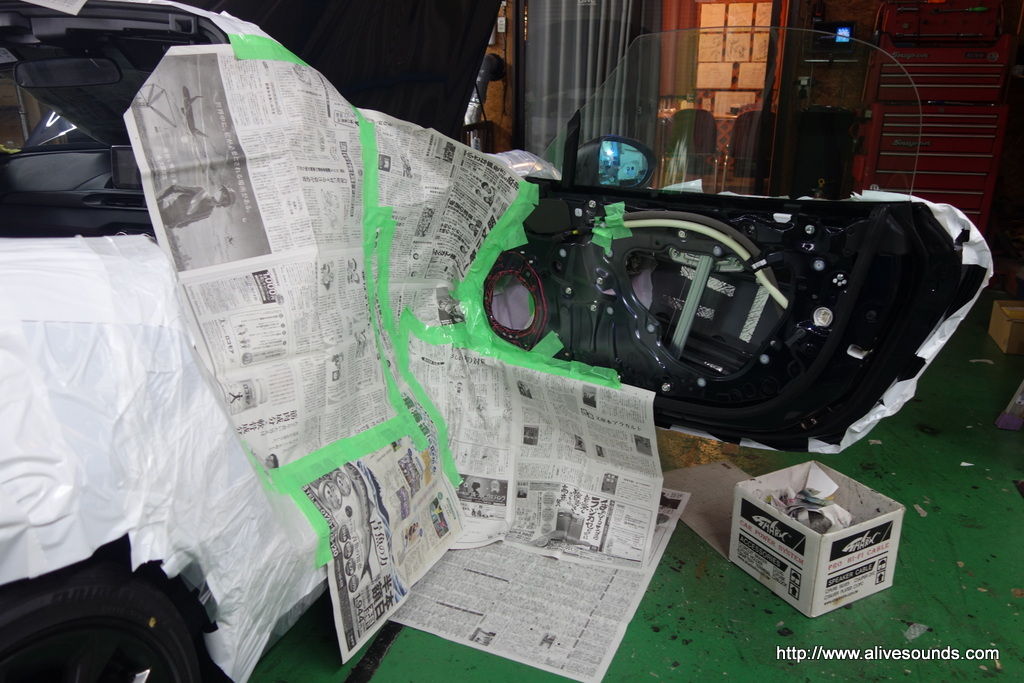

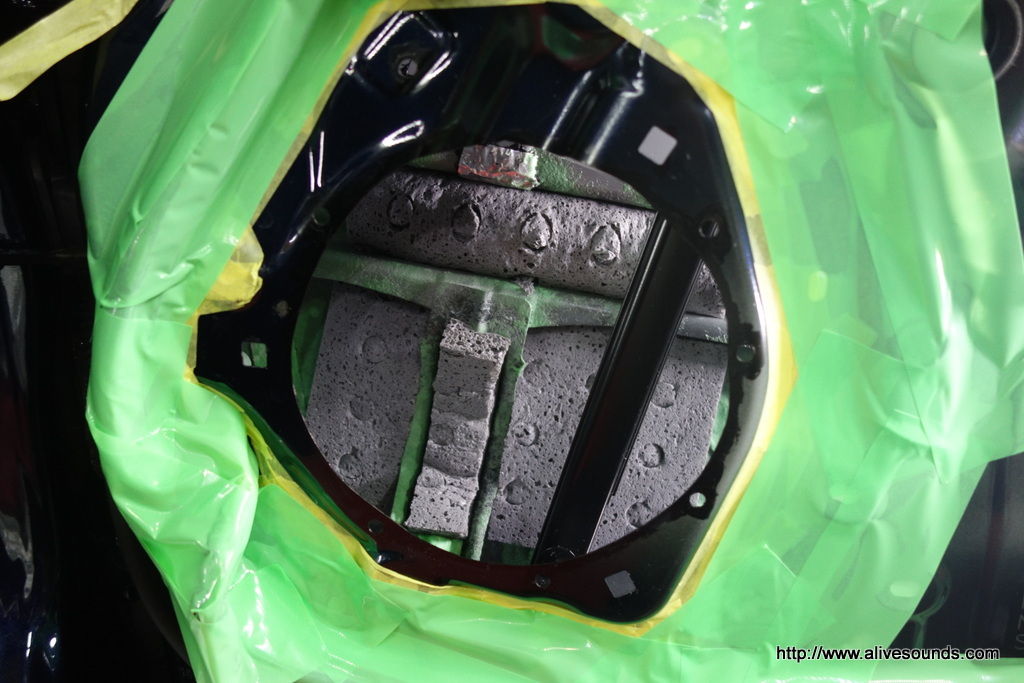

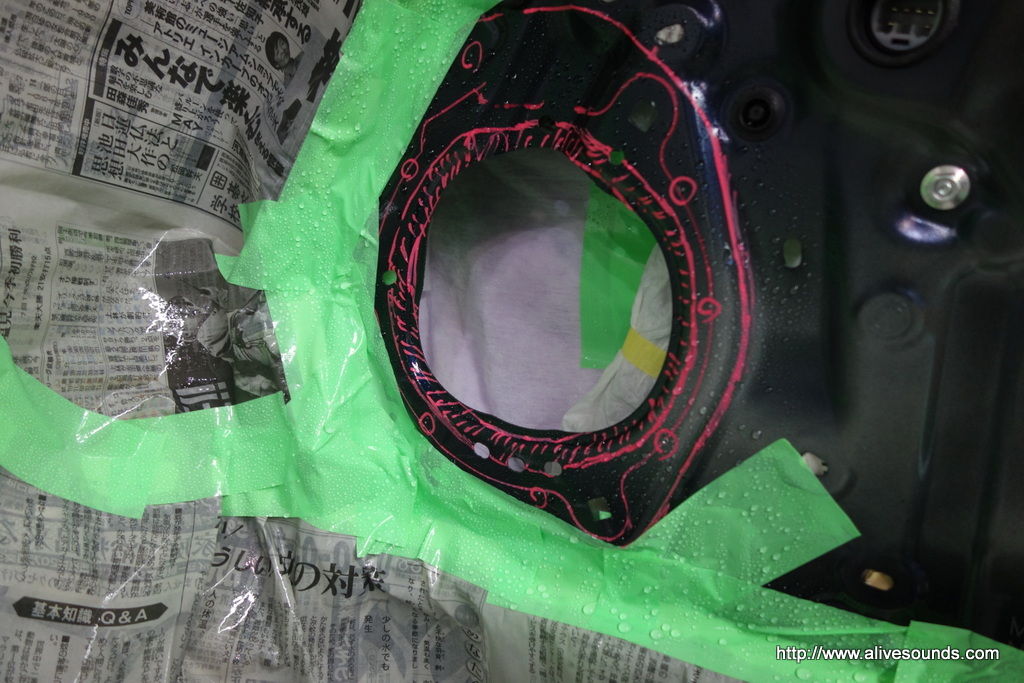

鉄板部分をカットする前にドア内部と車内に鉄粉が飛び散らないようにしっかりと養生します。
特にドア内部に削りカスの鉄粉が入ると一撃で錆びまくりですからね(汗)

DSC04355

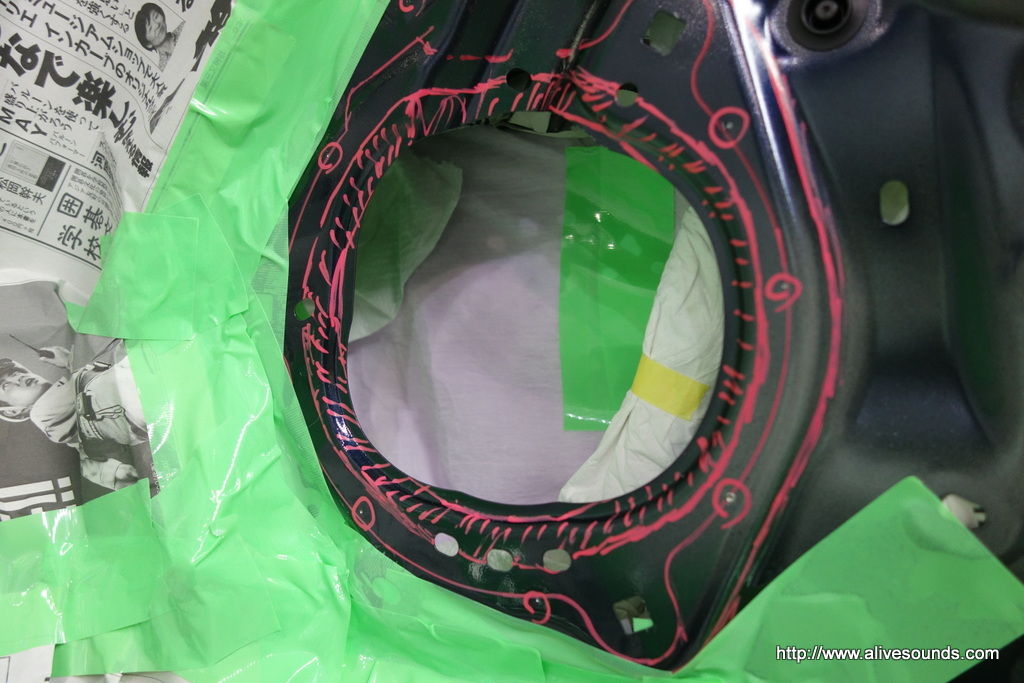

霧吹きでたっぷりと水をかけ、周りに鉄粉が飛び散らないようにしておきます。

DSC04356DSC04357

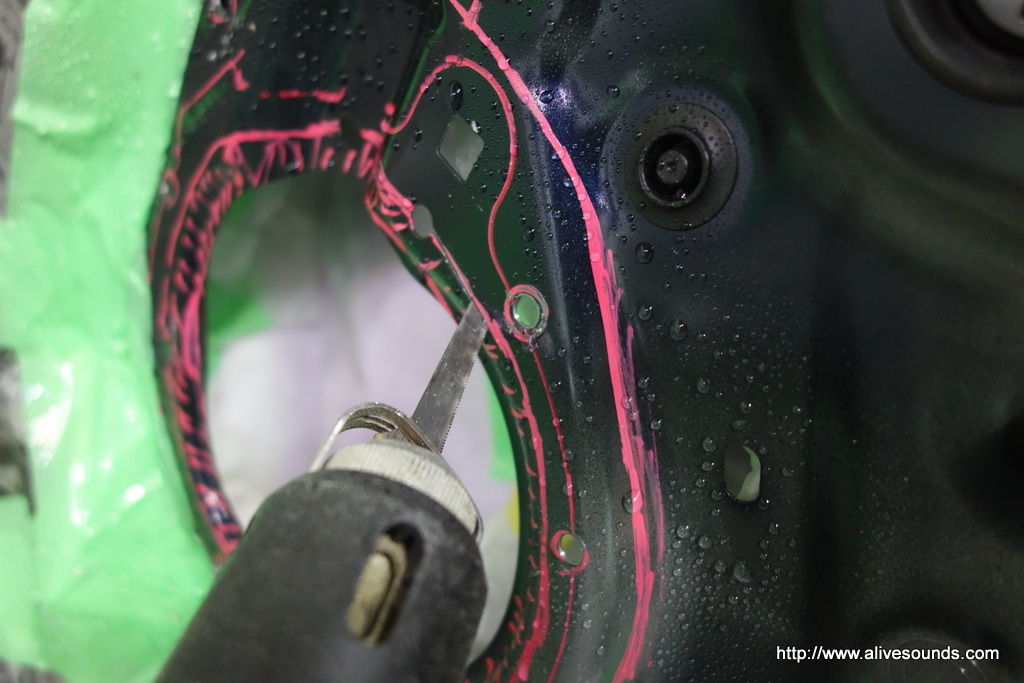

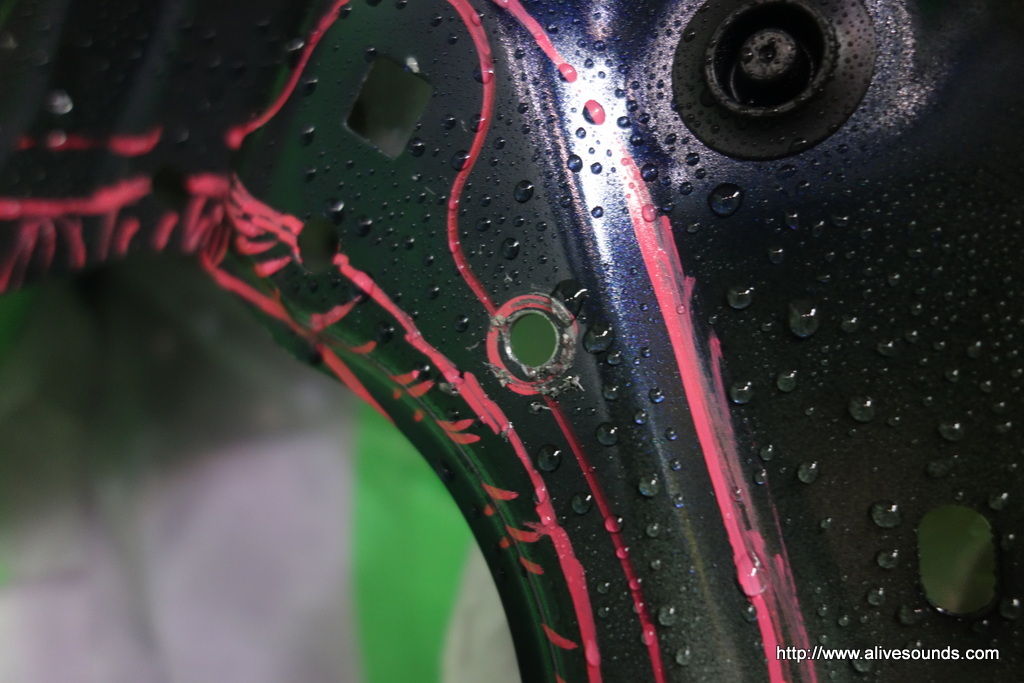

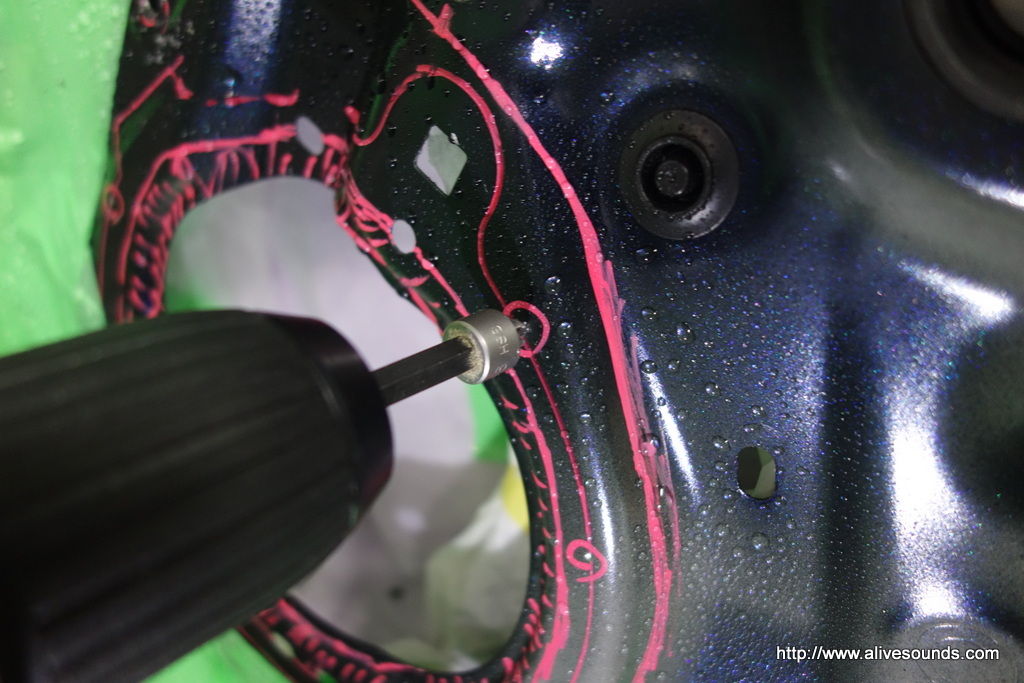

特殊なホルソーでボルトを通す穴を開けます。

DSC04358DSC04359

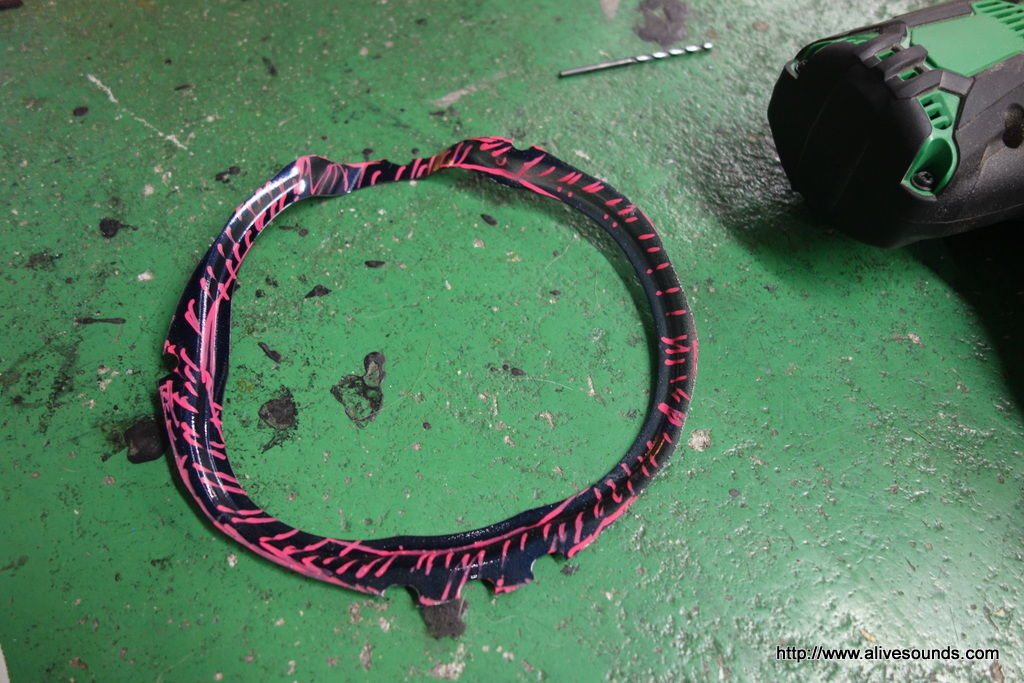

エアーソーで斜線部分をカット。

DSC04360
ベルトサンダーでカット面を微調整。
この時に鉄粉が最高に飛び散ります(汗)

DSC04361

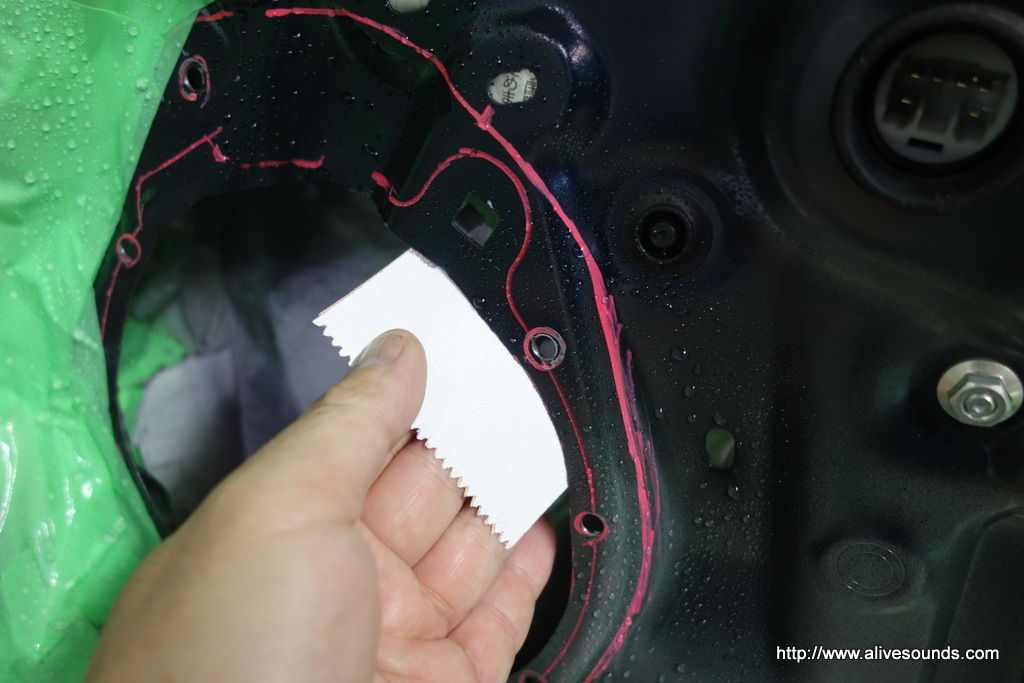

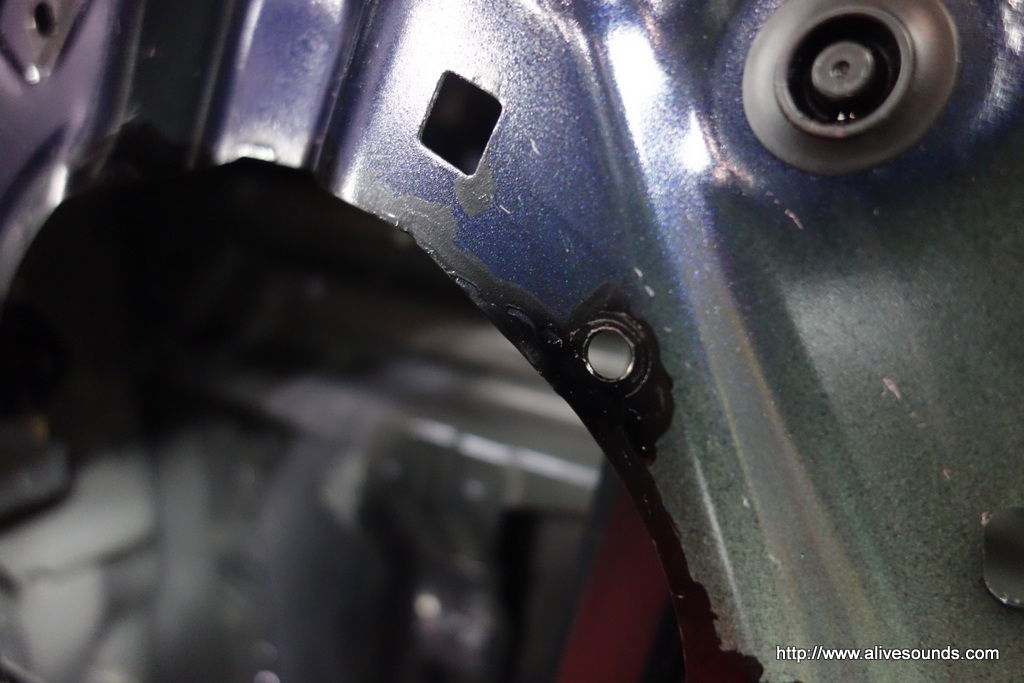

更にペーパーで細かなバリや尖っている面を削ります。

DSC04363DSC04365

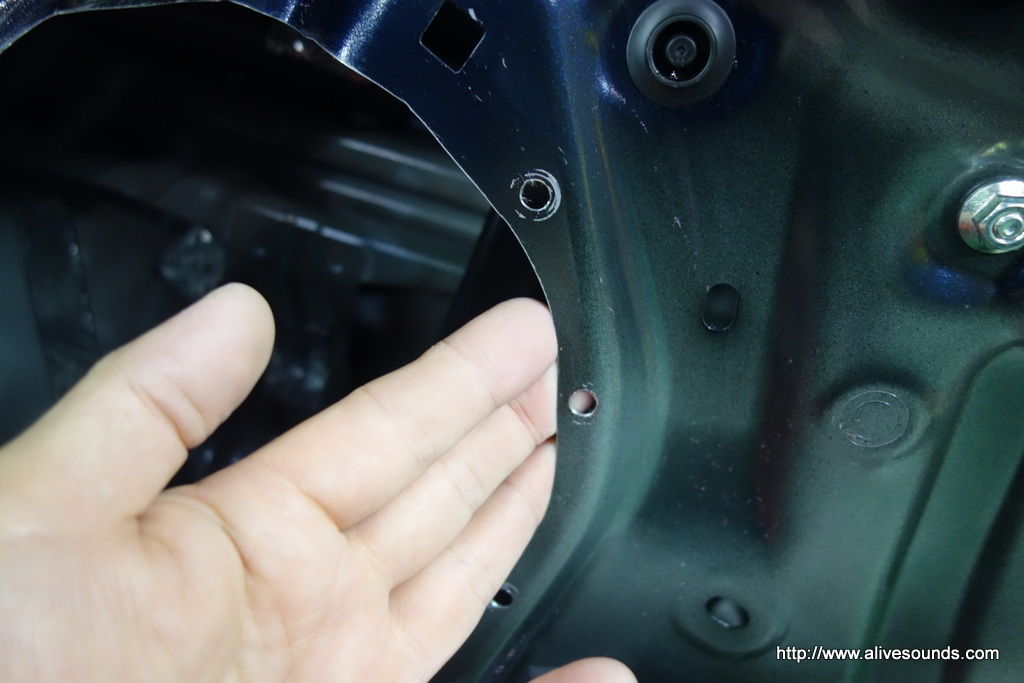

指先で撫で回してもケガしません(笑)

こんな所インナーバッフルを付けてしまえば一生触れる事はないのでここまでする必要は無いのかもしれませんが、性分というかなんか気になってしまうんですよねぇ(笑)

プロとして拘りをもった仕事をしていれば当たり前の事ですけどね。

DSC04366DSC04367

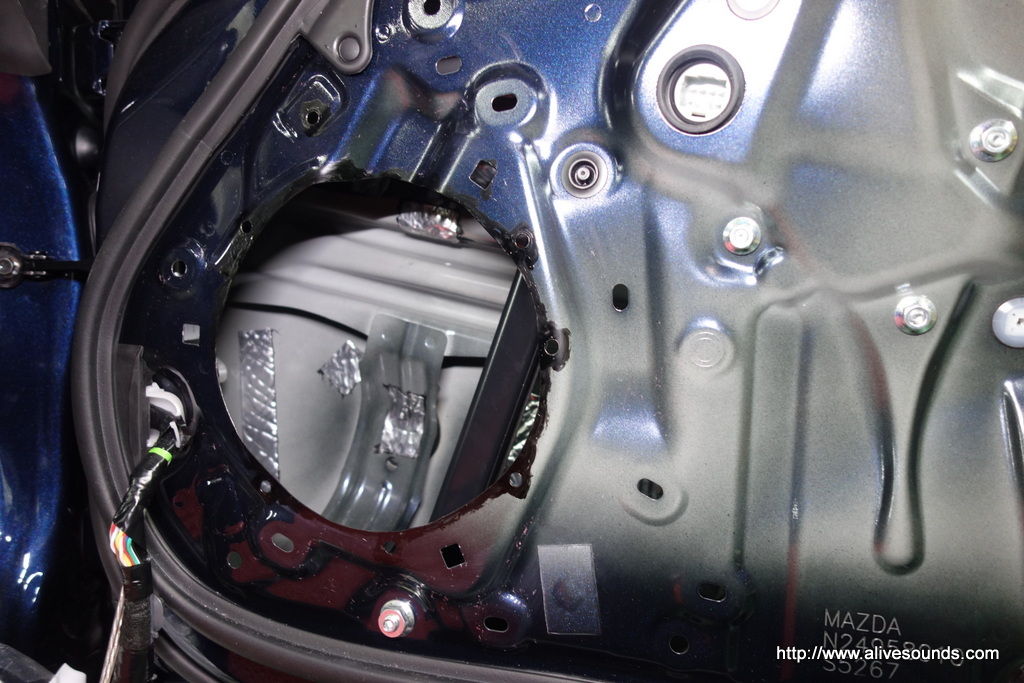

錆防止の塗装を施します。

以上でインナーパネル側の細工が完了。

いよいよスーパーインナーバッフルとインナーパネルを合体します!!

DSC04376DSC04379

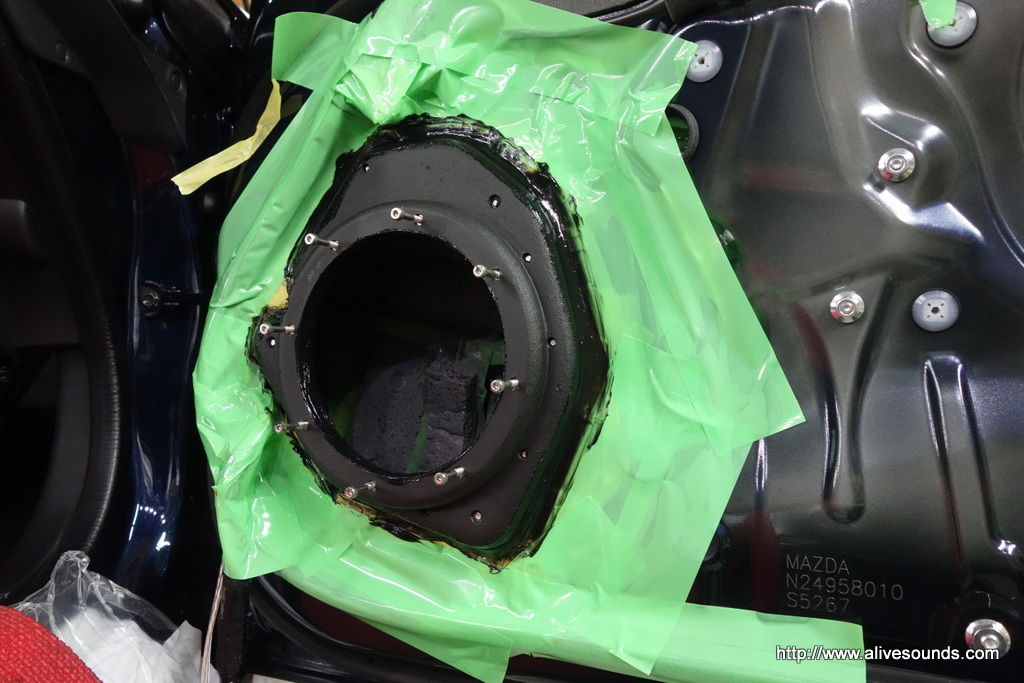

スーパーインナーバッフルとインナーパネルの接地面にコーキング材を添付してより密着性を高めます。
コーキング材が余計な所にはみ出ないように養生しておきます。

DSC04377

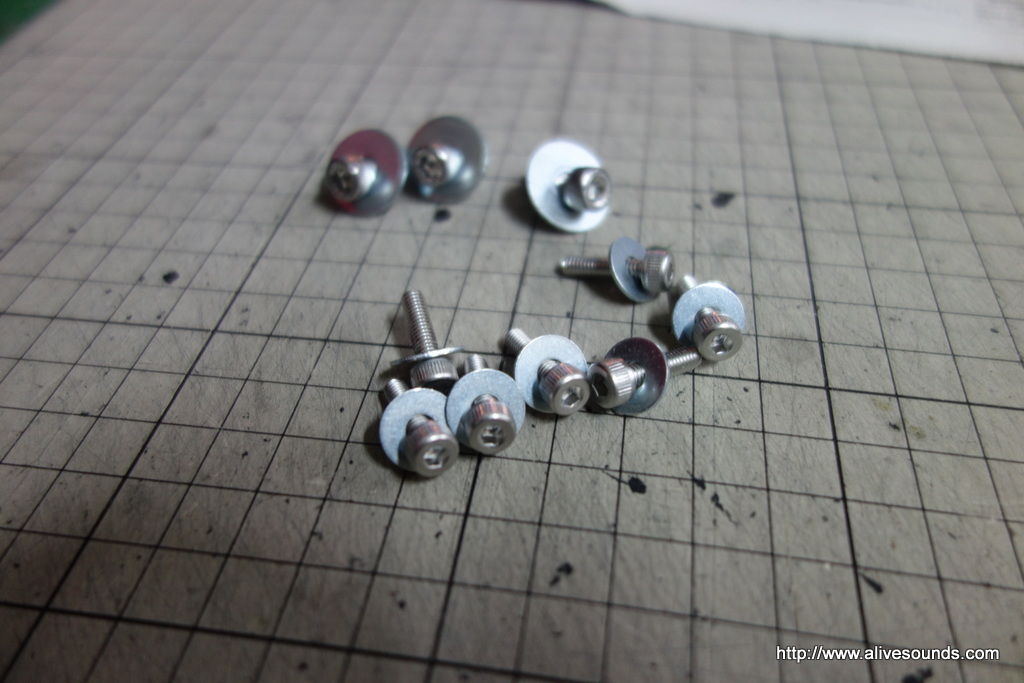

ステンレス製キャップボルトを使用してガッチリと固定します。

DSC04380DSC04381
合体!!
スーパーインナーバッフルの縁にコーキング材を添付。

DSC04382
そしてここが重要。

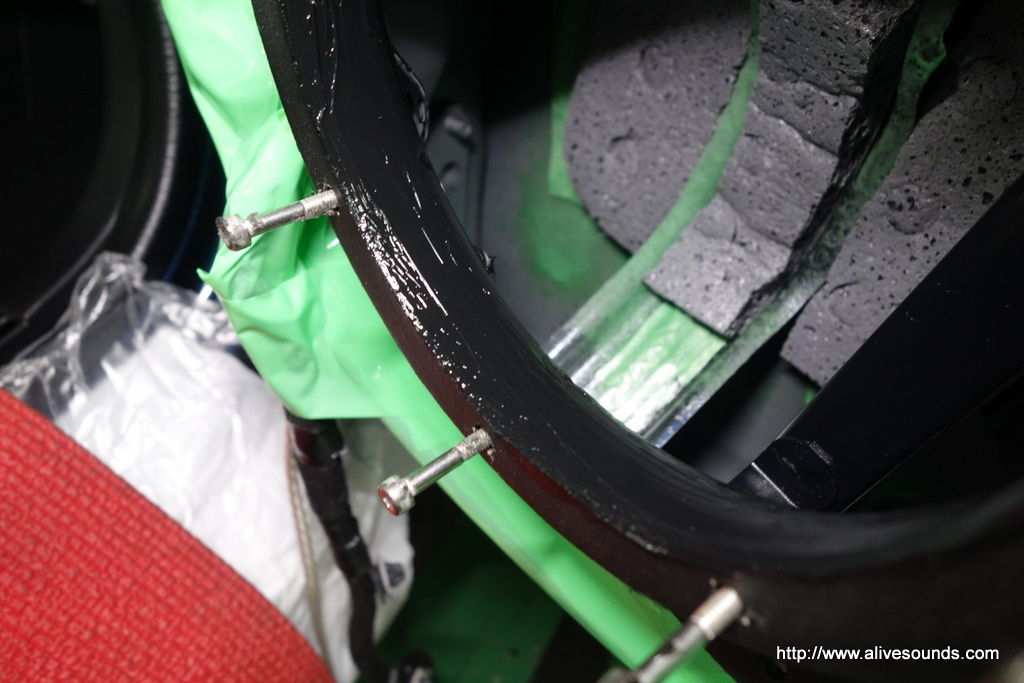

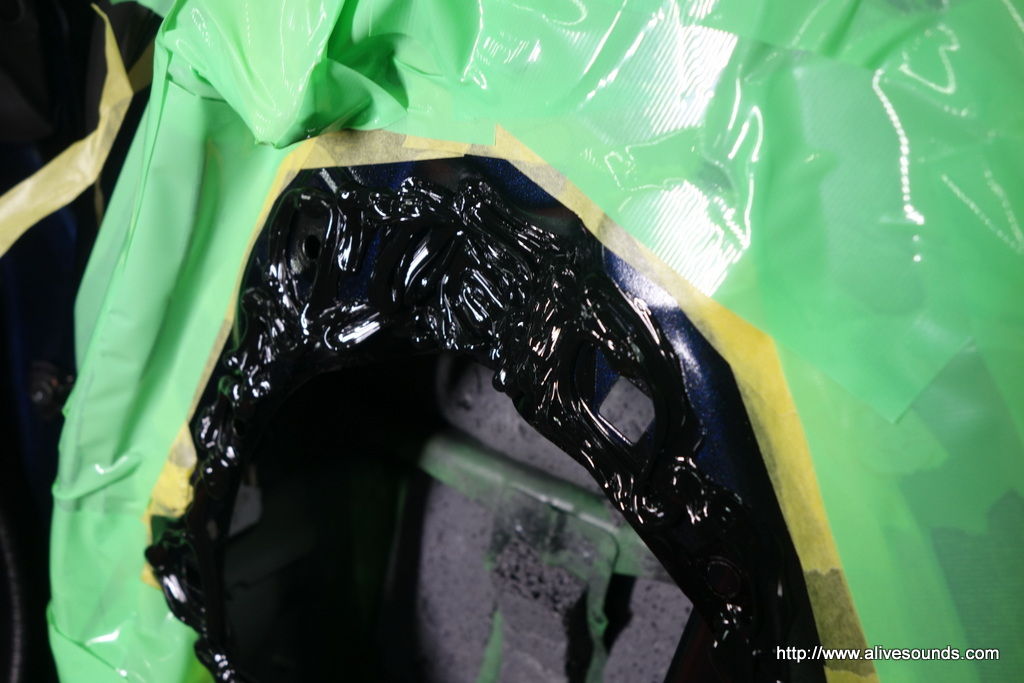

防水対策の為、ドア内部のテーパー面とボルト部分にたっぷりとコーキング材を塗り込みます。

DSC04383DSC04385

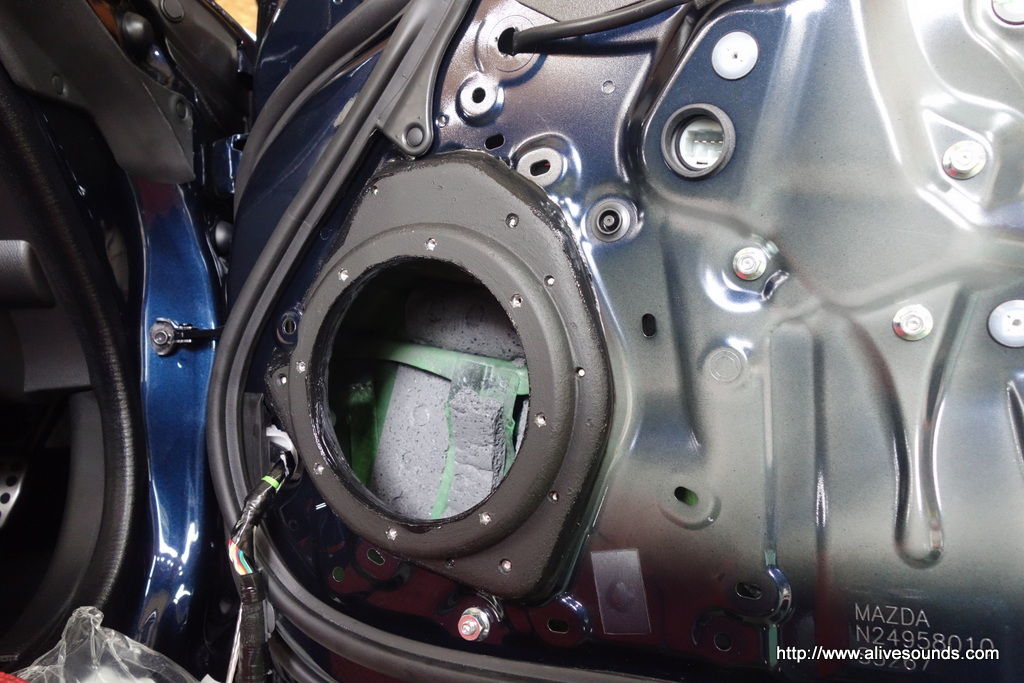

養生を外すとこんな感じ。

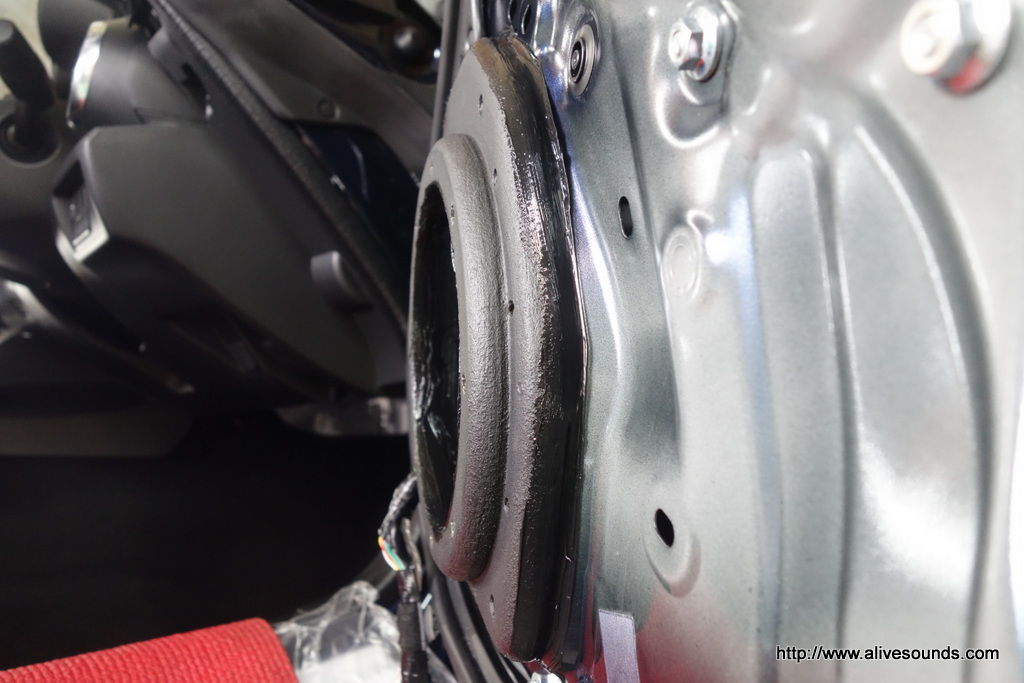

ええ感じで一体化しました!!

ここまで来てようやくスピーカーを取り付ける事が出来ます。

DSC04387
スピーカーもステンレスキャップボルトで確実に固定します。

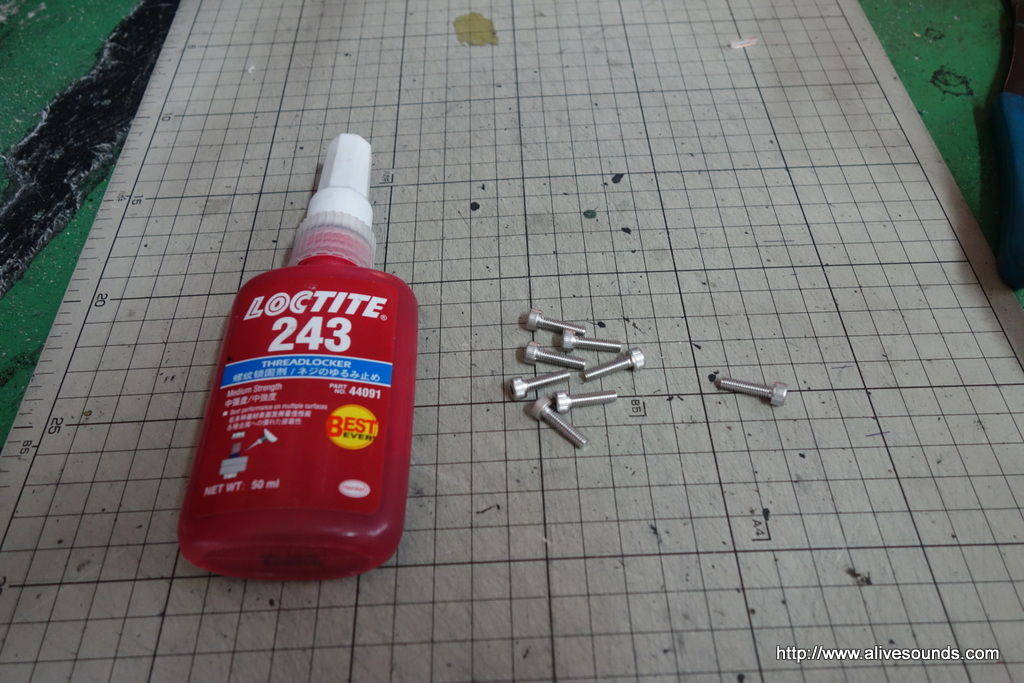

スピーカーの振動でボルトが緩まないように緩み止めも抜かりなく!!

DSC04388DSC04389

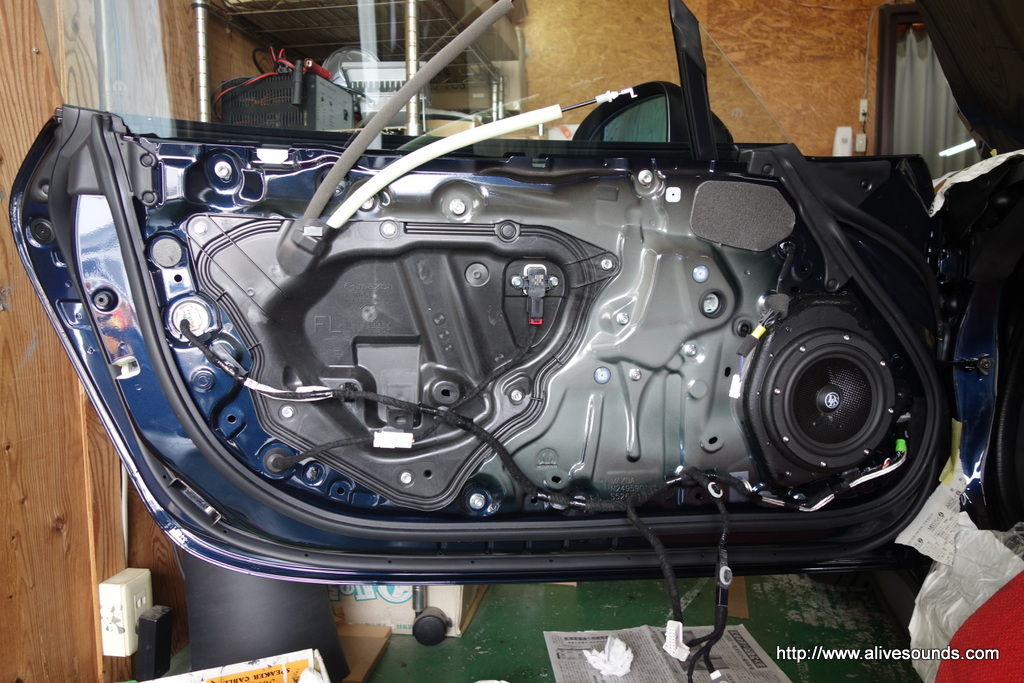

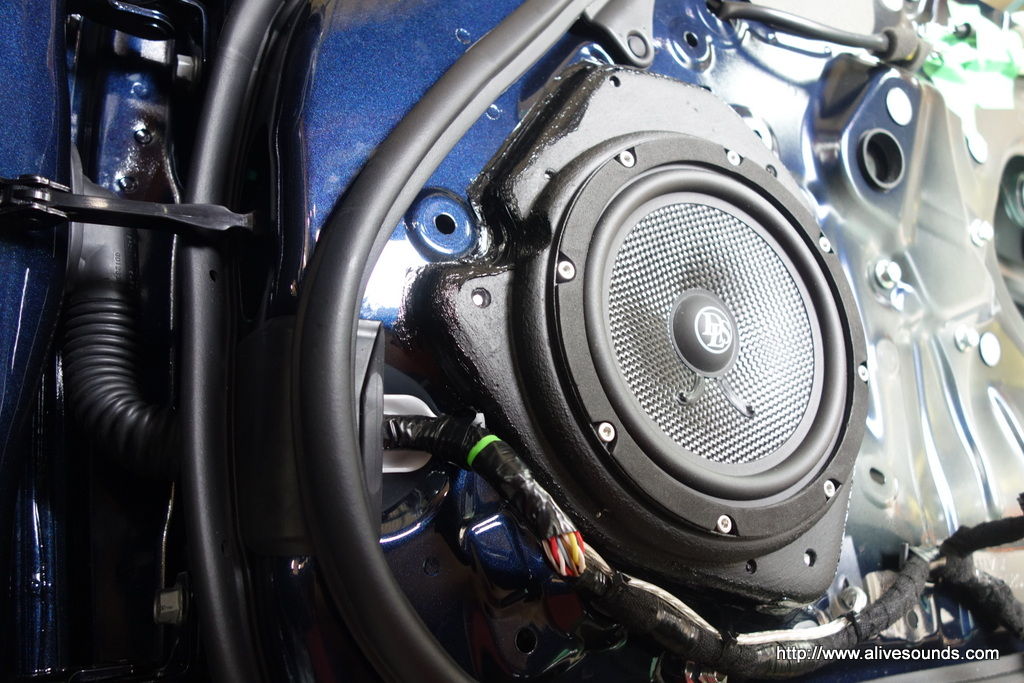

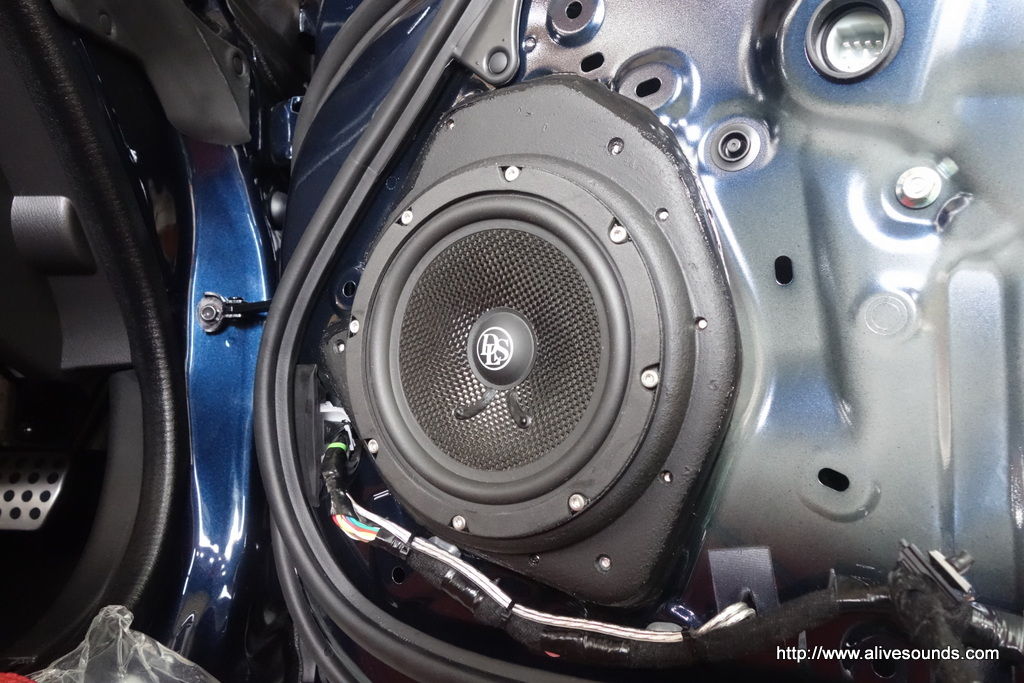

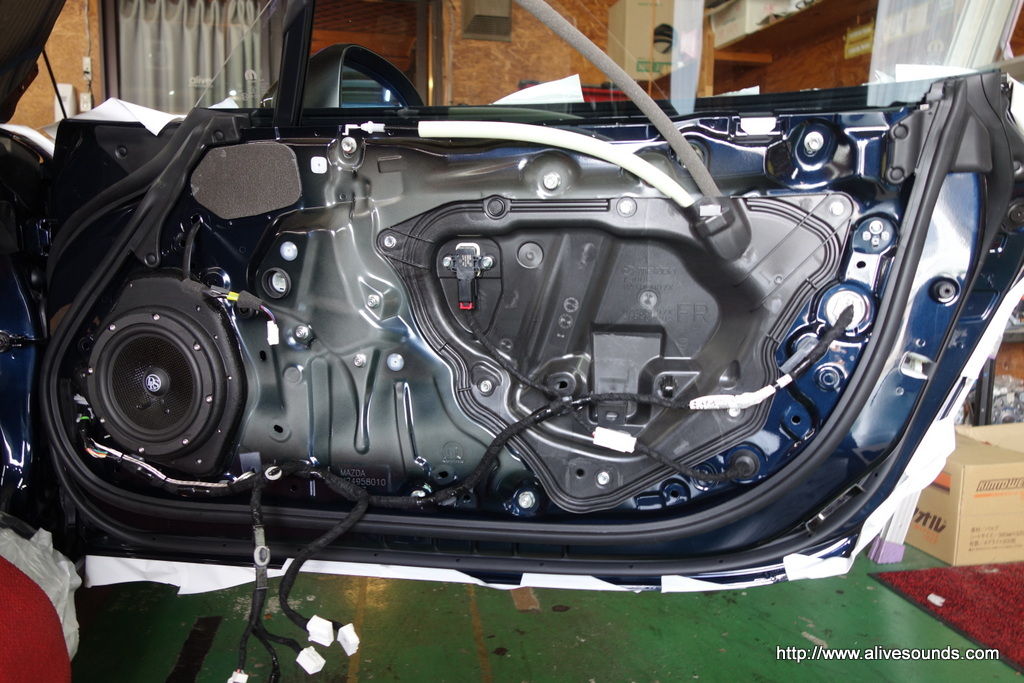

出来た!!

DSC04393DSC04390

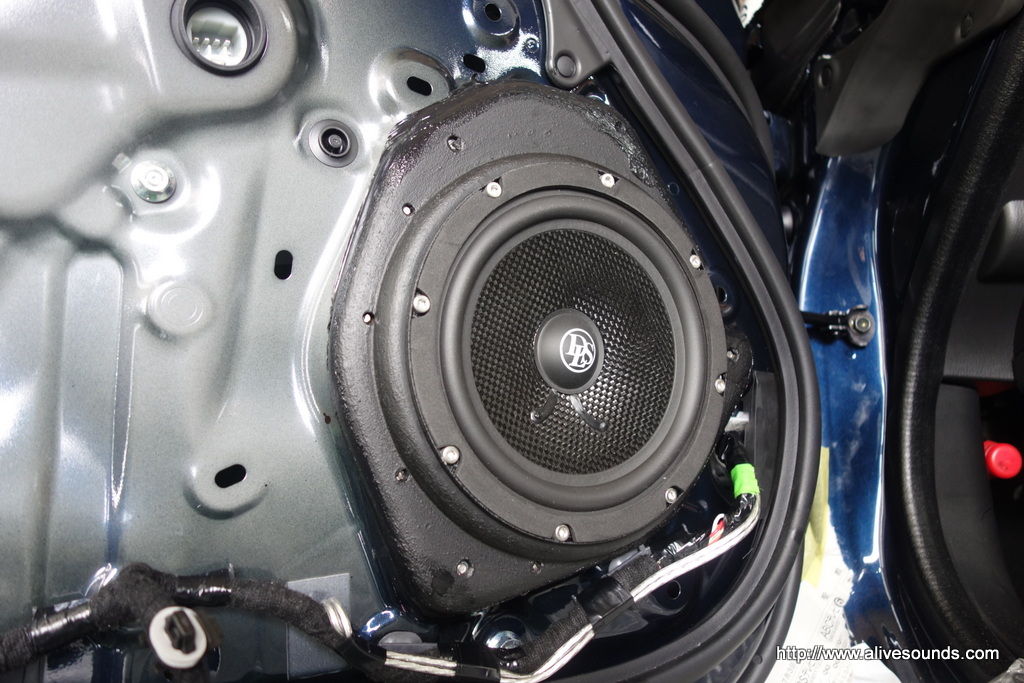

ええ感じの面構えです!!
内張りを付けると見えなくなるのが寂しいですが・・・

DSC04396DSC04395

ここまでの工程がアライブ独自の施工法『スーパーインナーバッフル』の製作工程です。
