しばらくお預かりしていたステップワゴン・ハイブリッドの最終工程『ツィーターピラー埋込加工』が完成し、今朝無事にオーナー様の元へお引き渡し出来ました!!

DSC05868

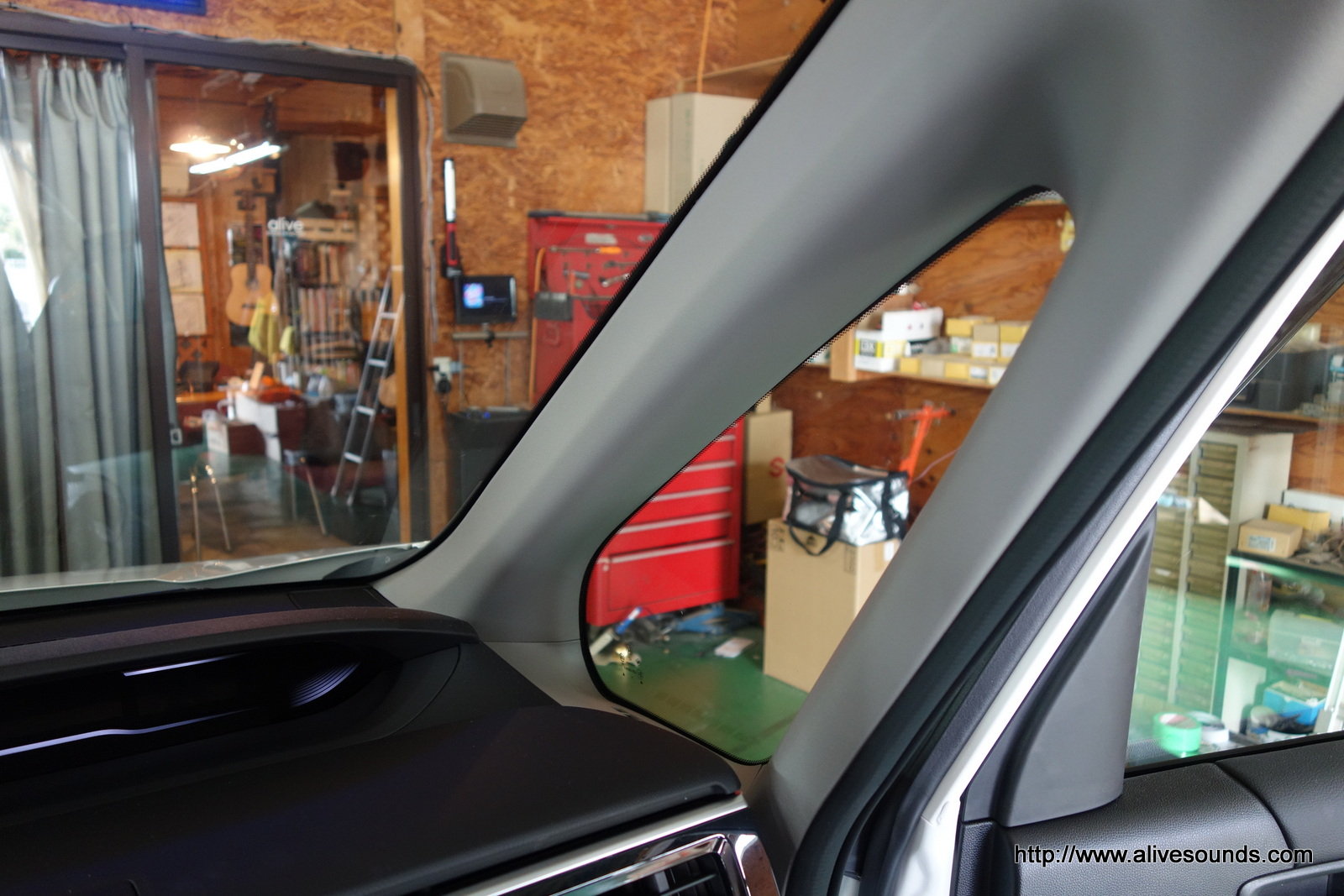

before

DSC06314

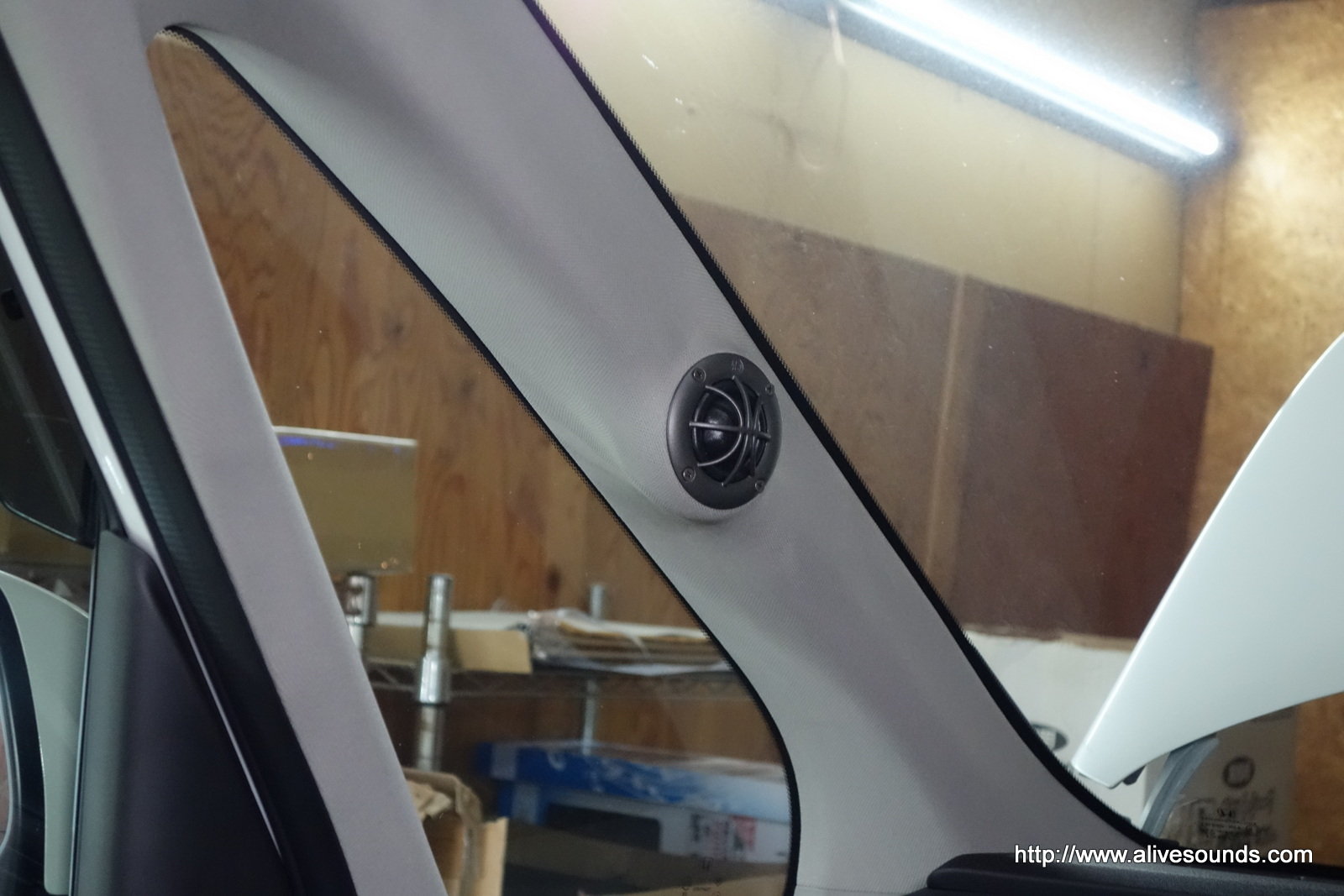

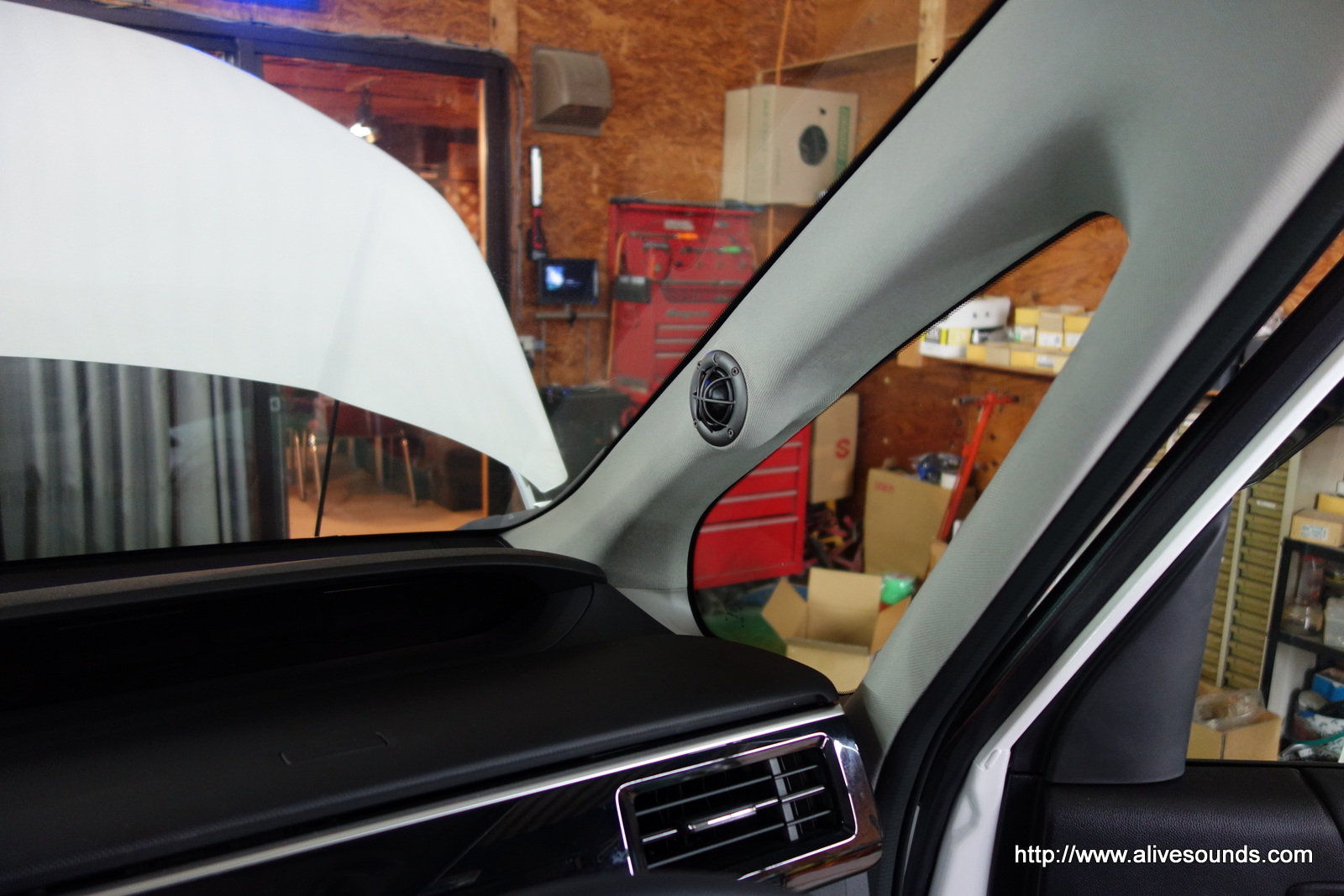

after

DSC06315DSC06318
ええ感じに仕上がりました。

施行工程を少々ご紹介。

DSC06228DSC06230

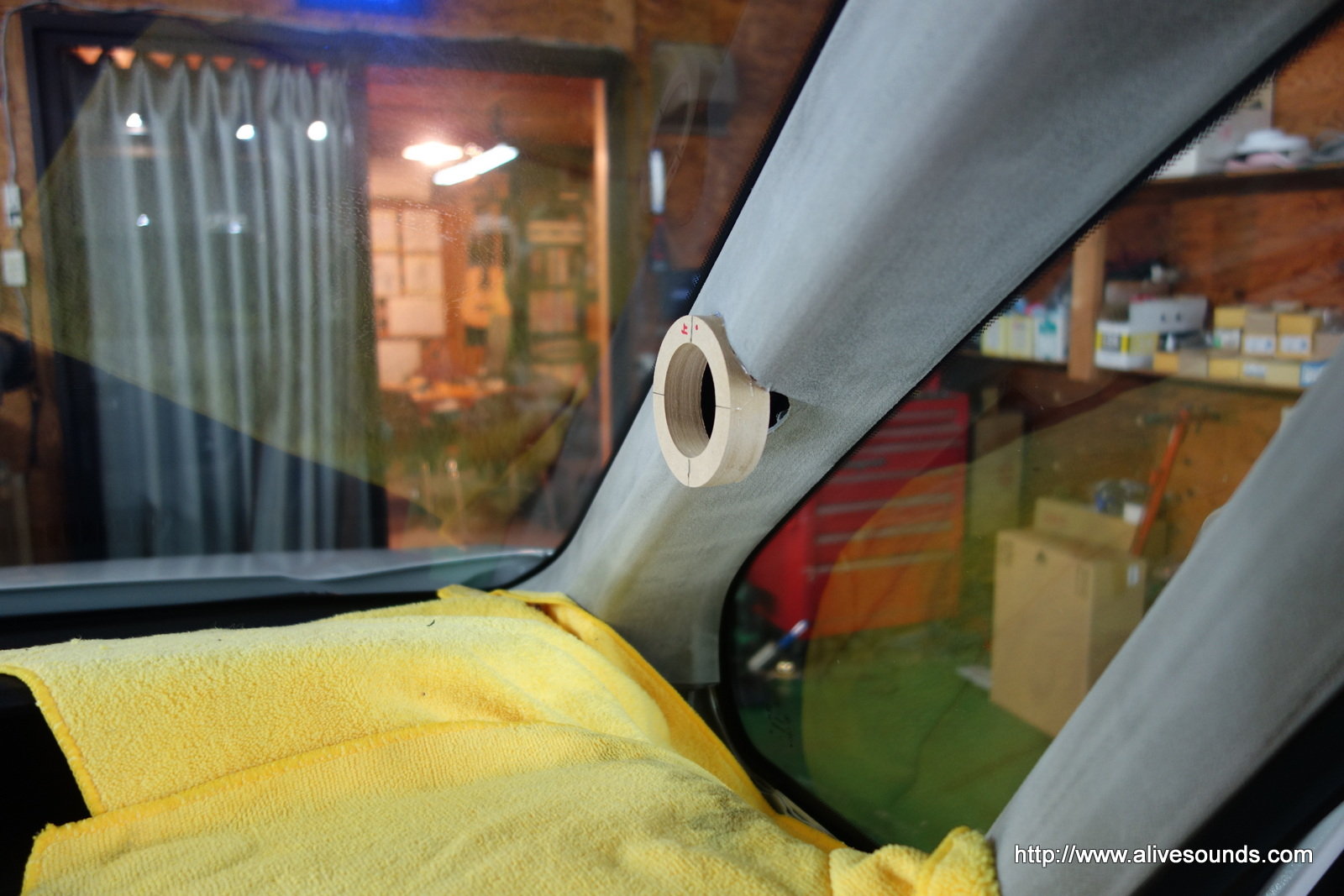

ベースリング製作して最適な位置角度へ固定。

DSC06232DSC06238

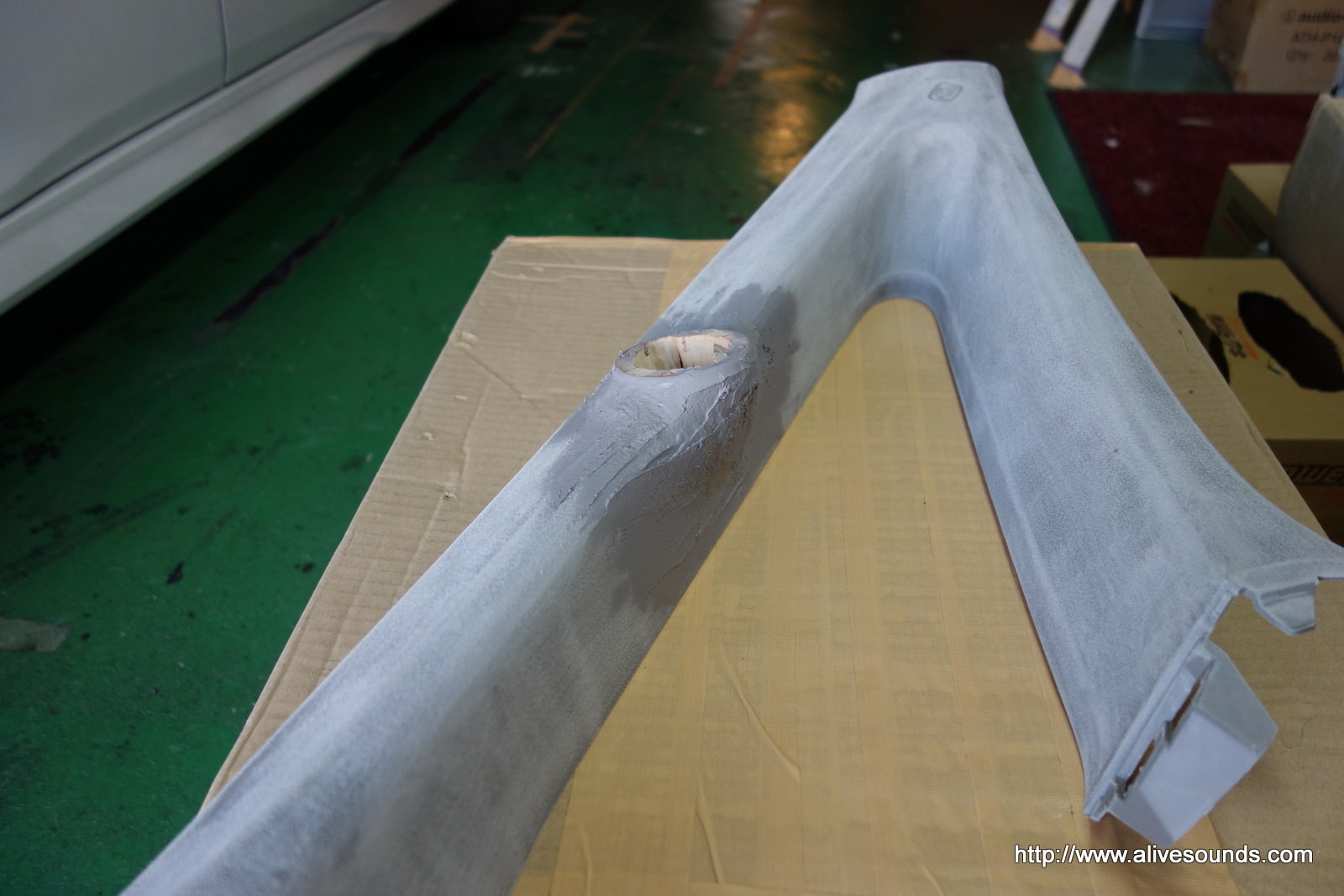

外してパテ整形。

DSC06242DSC06244

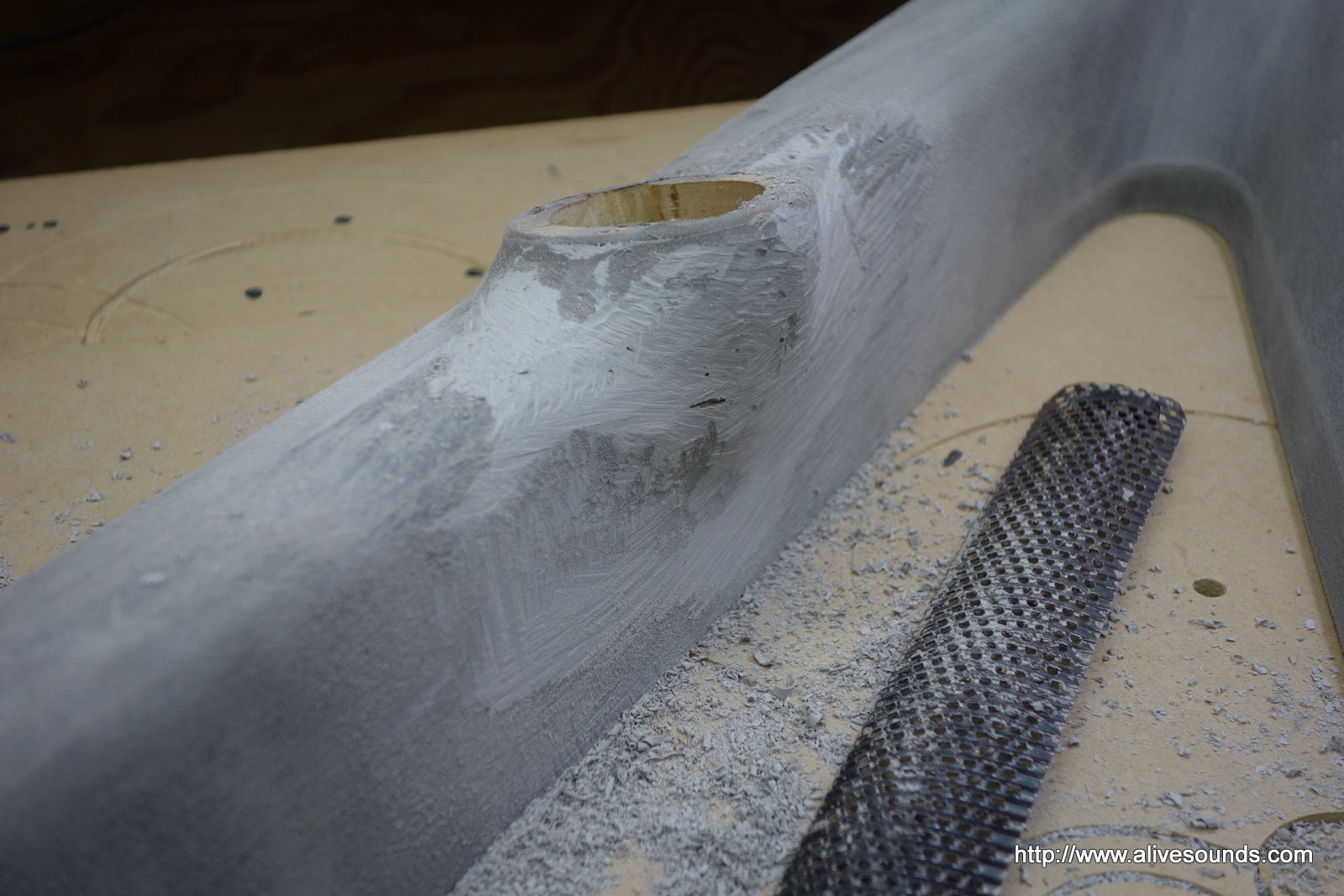

パテ盛り1回目はサフォームで粗削りしてダブルアクションでベースの形状を作ります。

DSC06247DSC06246

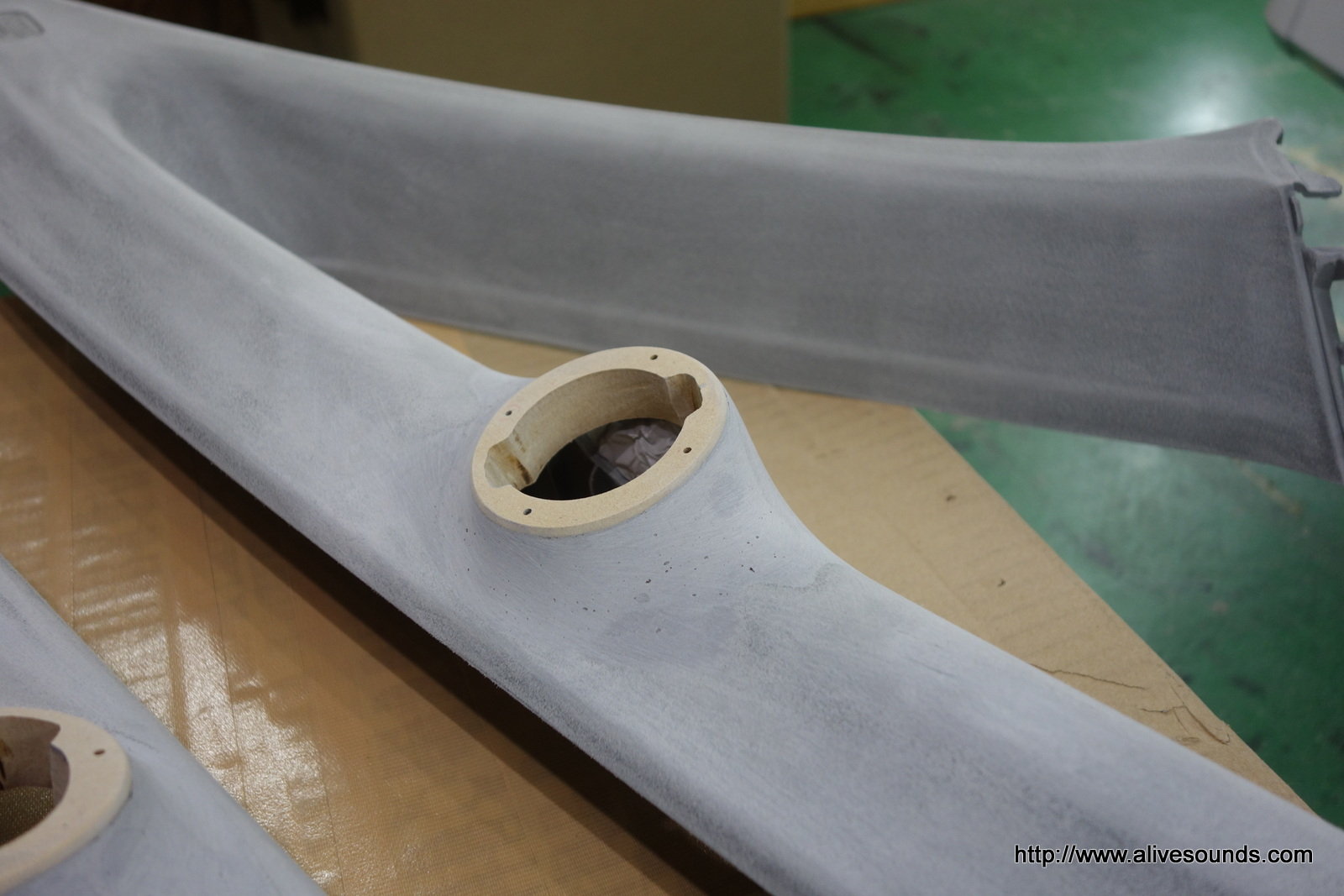

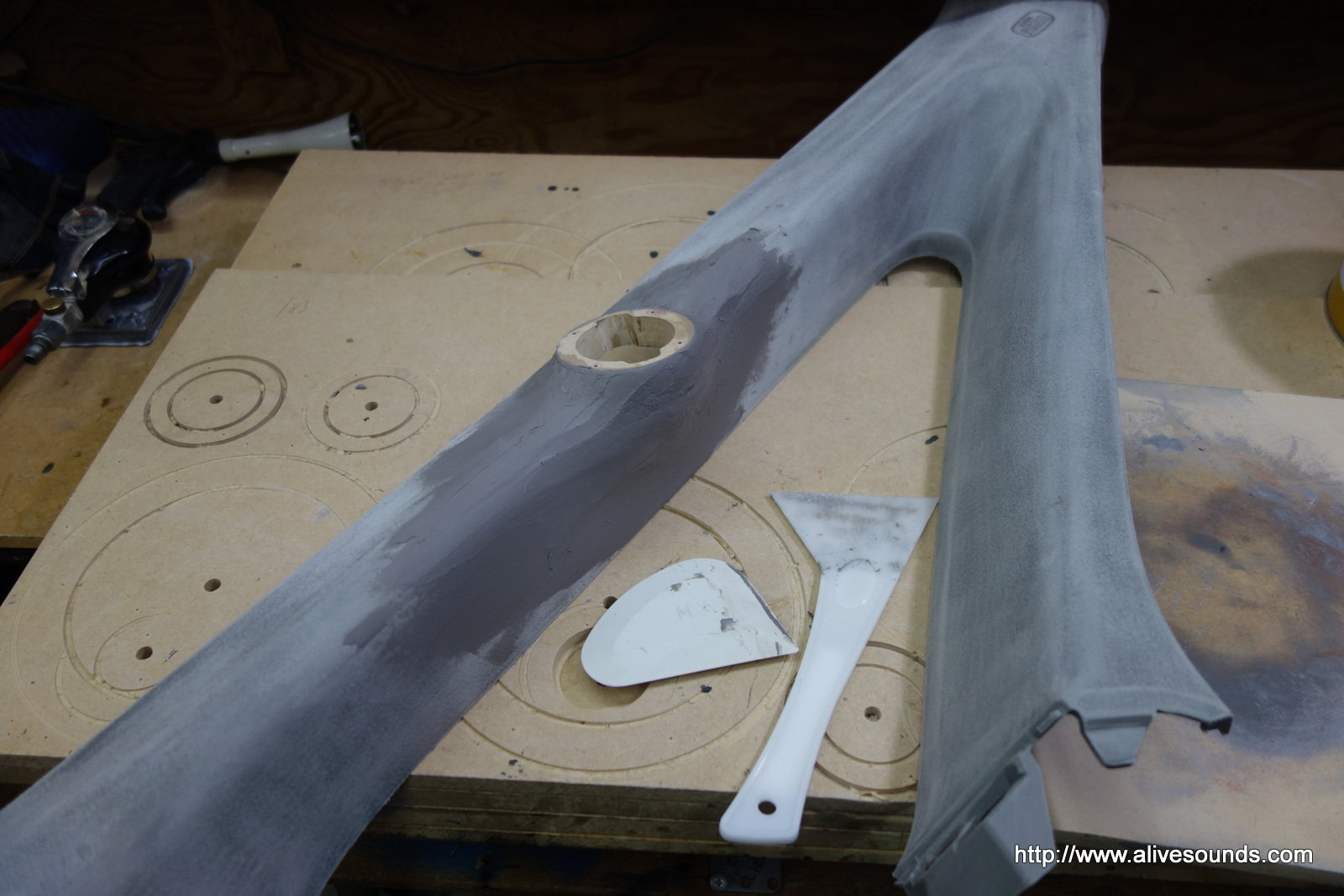

パテ盛り2回目。
後の削りを最小限に抑えられるように形を決めながら盛って行きます。

DSC06250DSC06255

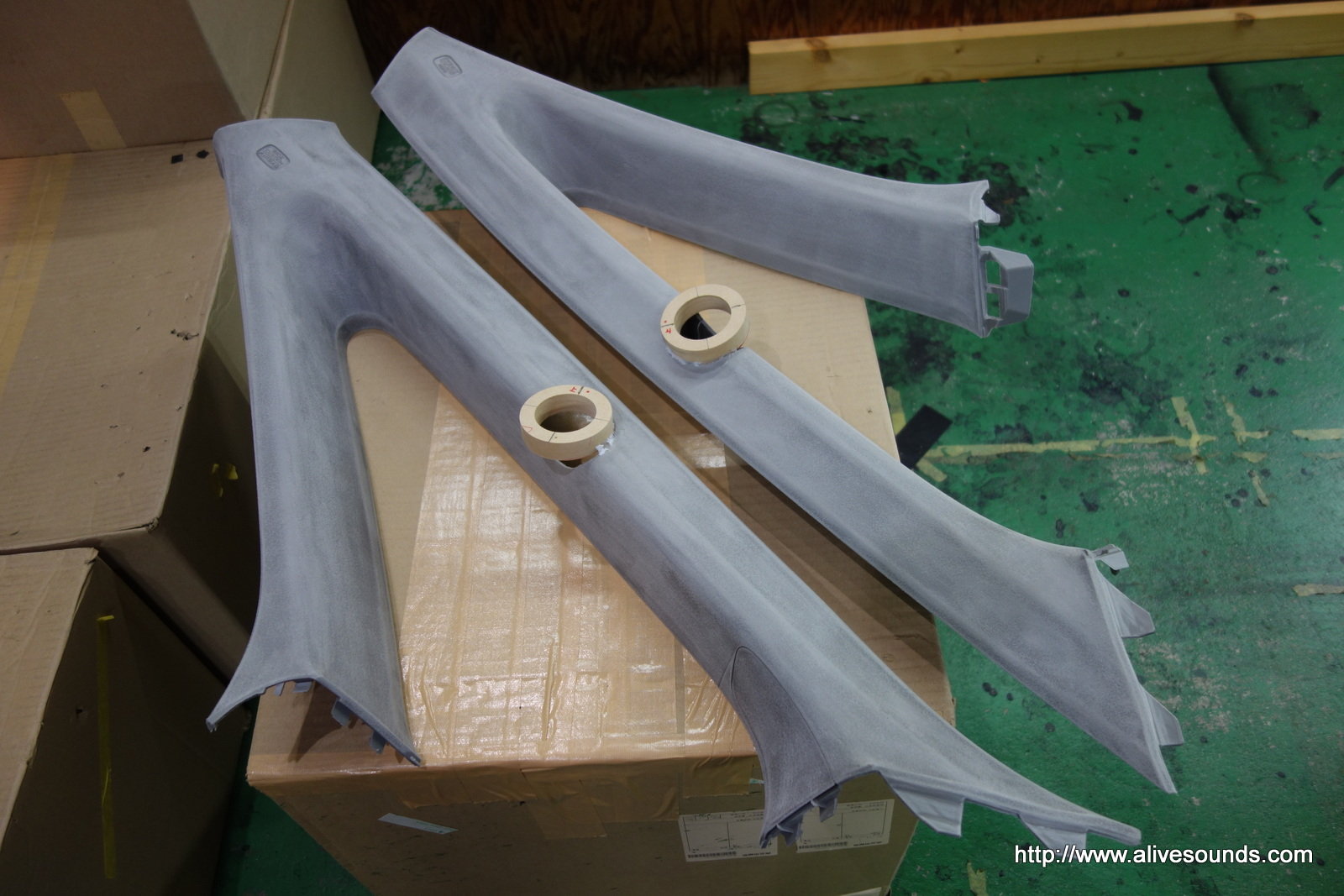

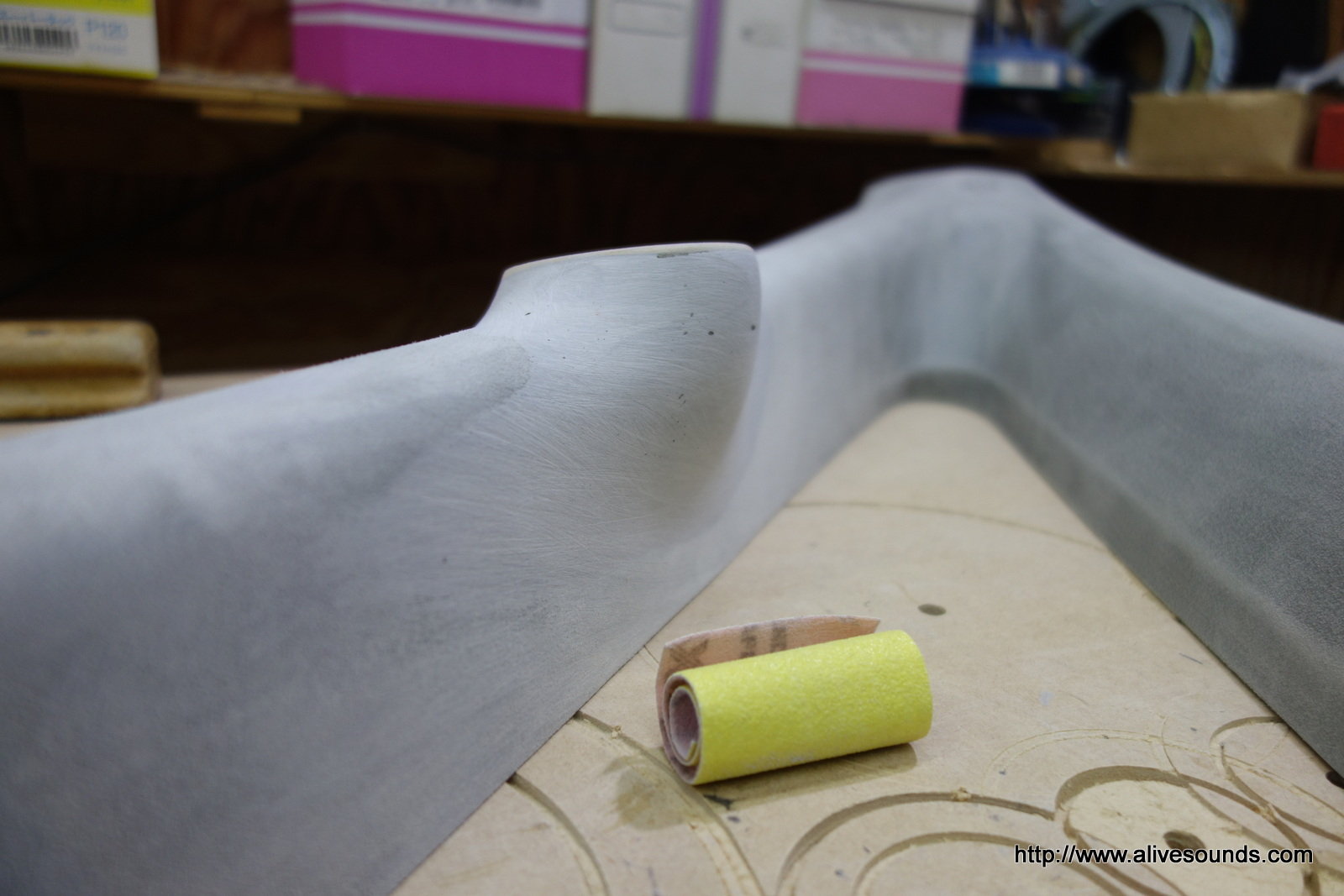

最後は手で撫でながら自然なラインになるように手作業で成型していきます。
ここはセンスが問われるところですね。

DSC06256

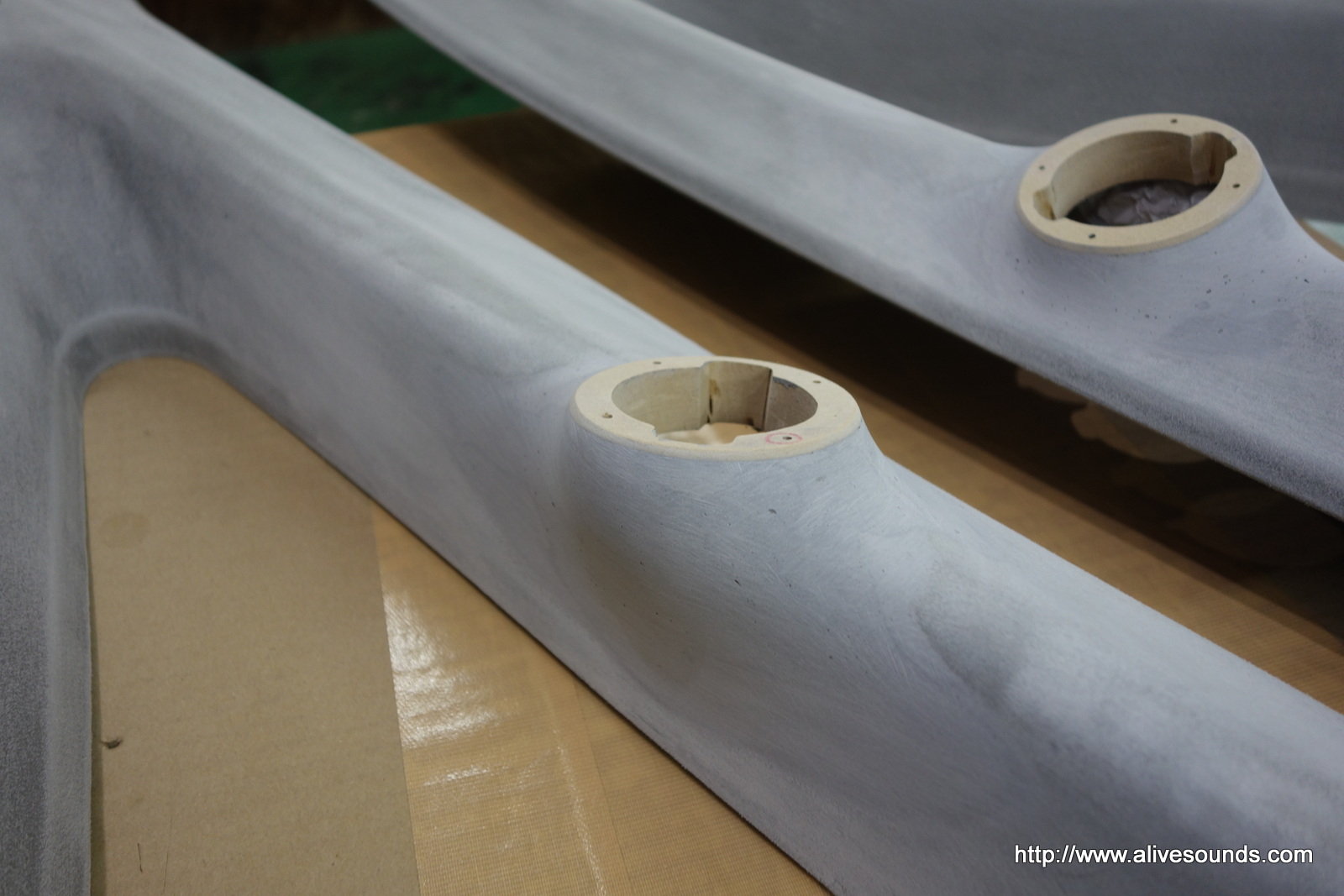

自画自賛ですが、ええ感じのラインで成型出来ました(笑)

DSC06257DSC06258

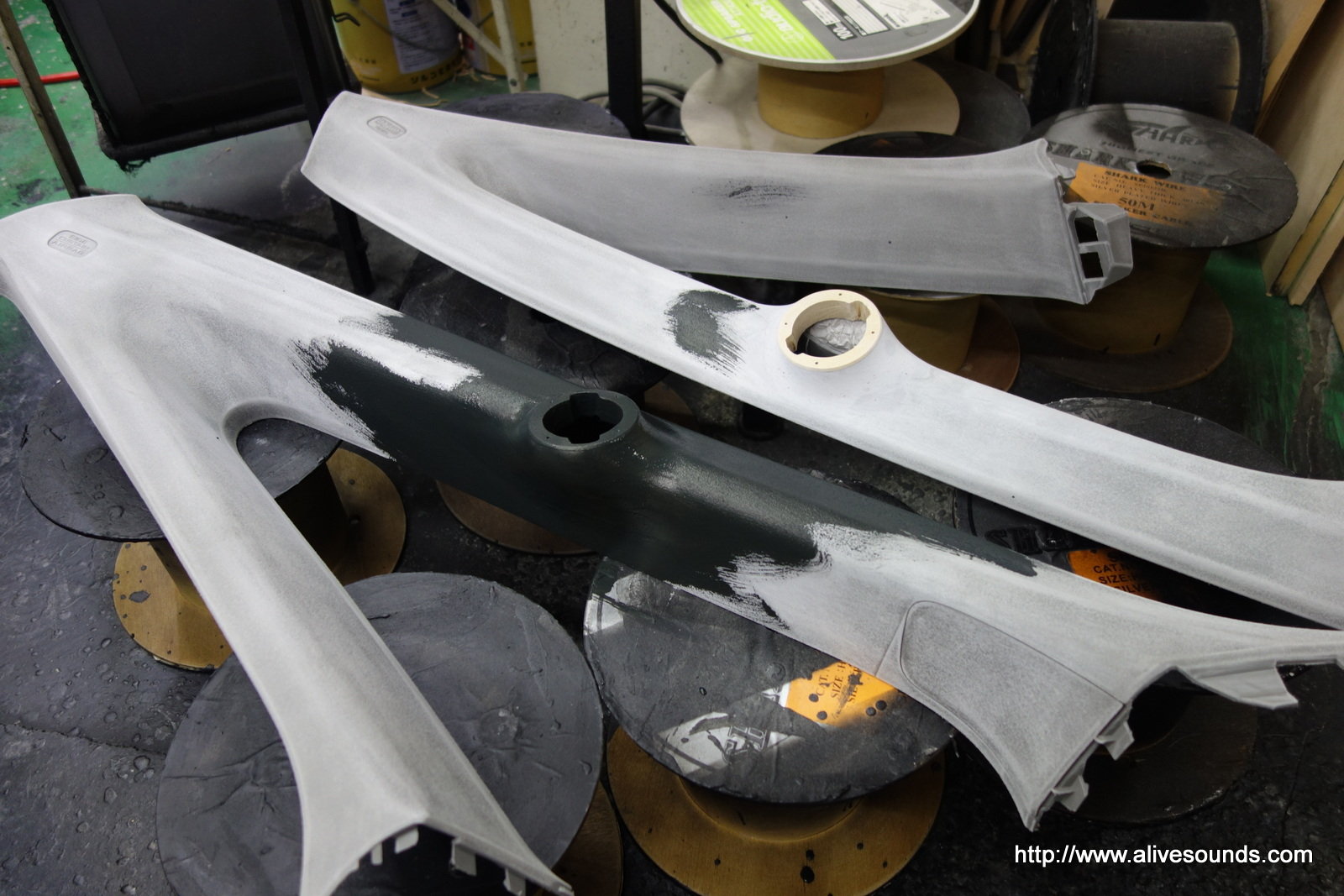

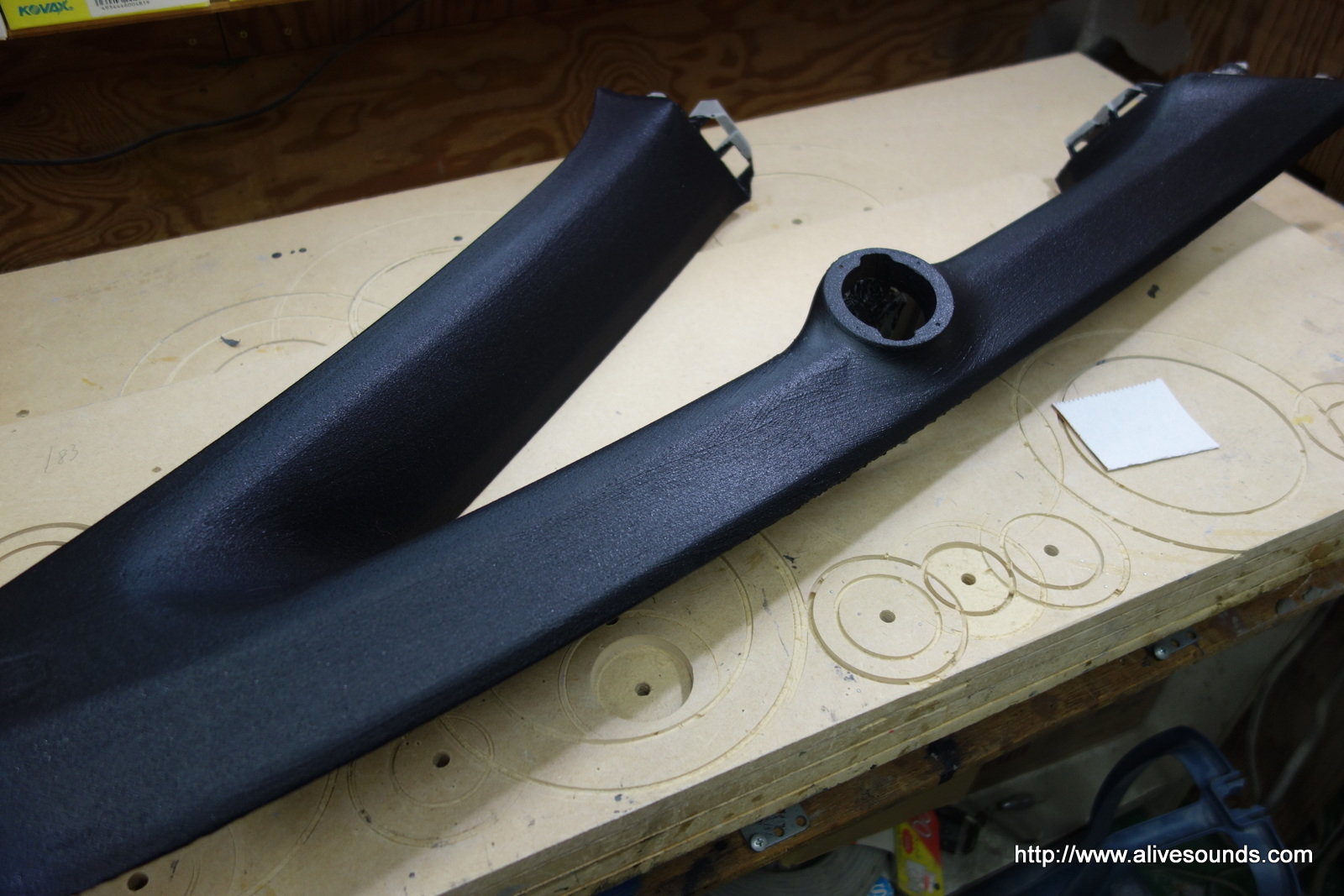

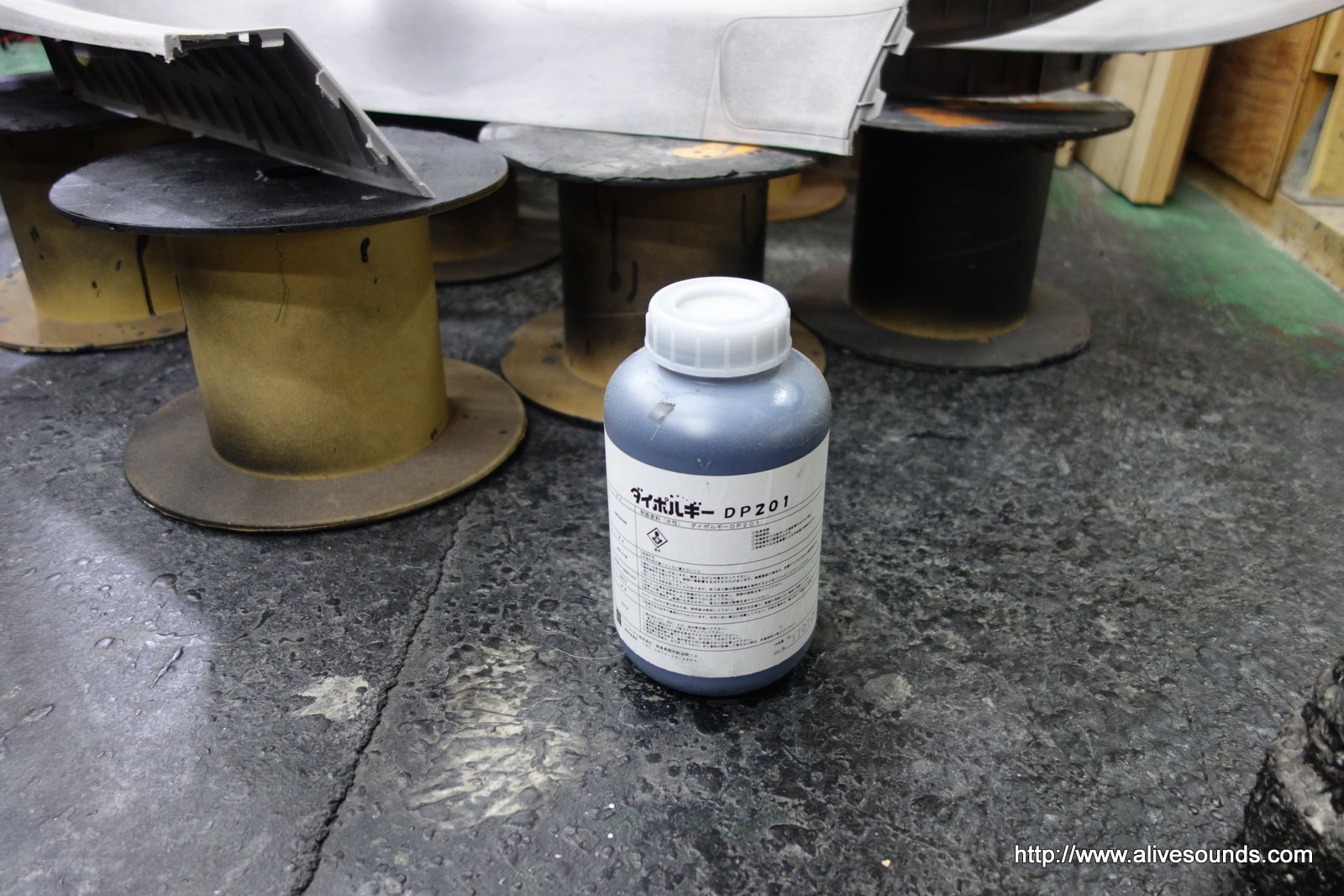

制振塗料ダイポルギーを塗り込み、ピラー自体の余計な共鳴を防ぎます。

DSC06259DSC06262

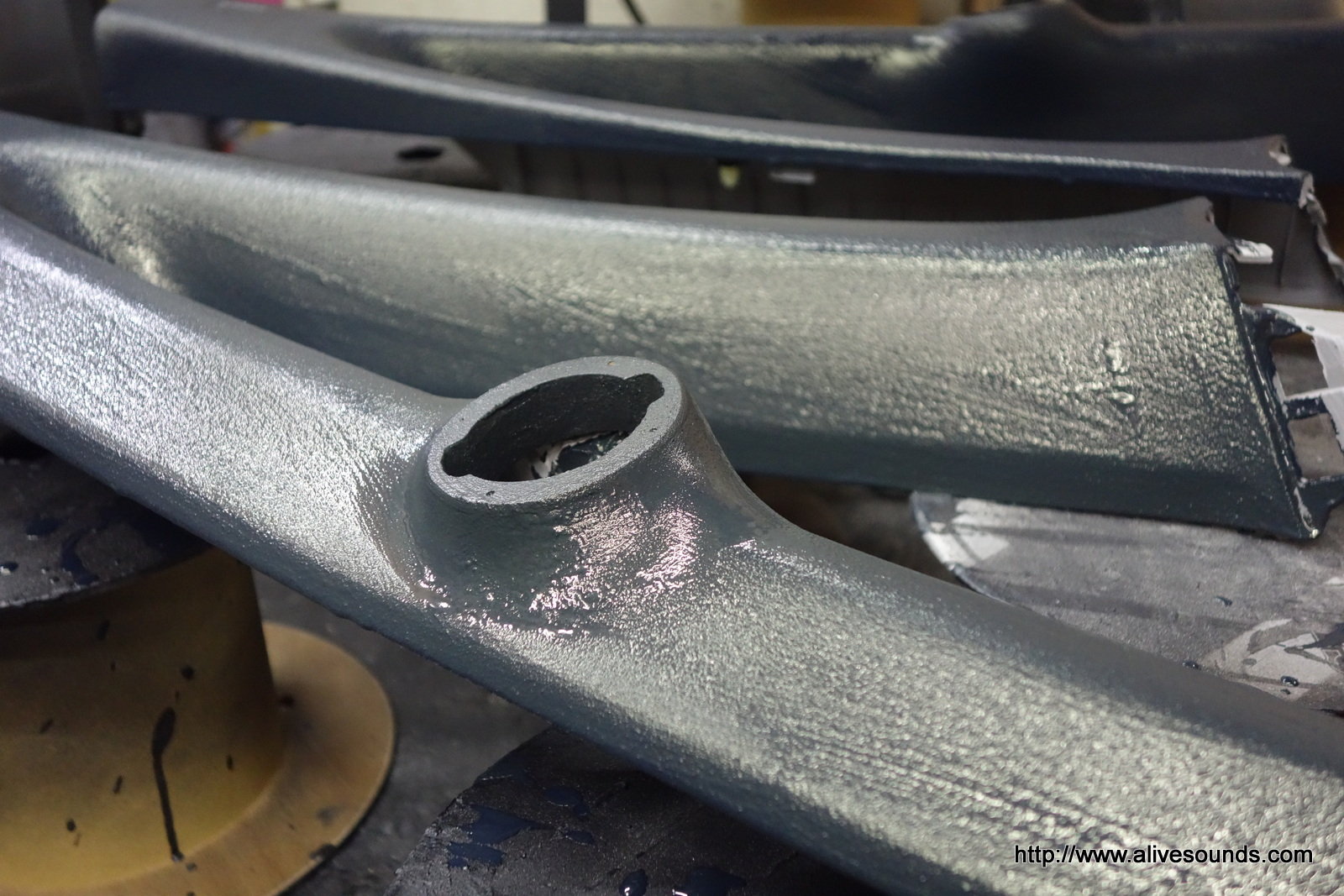

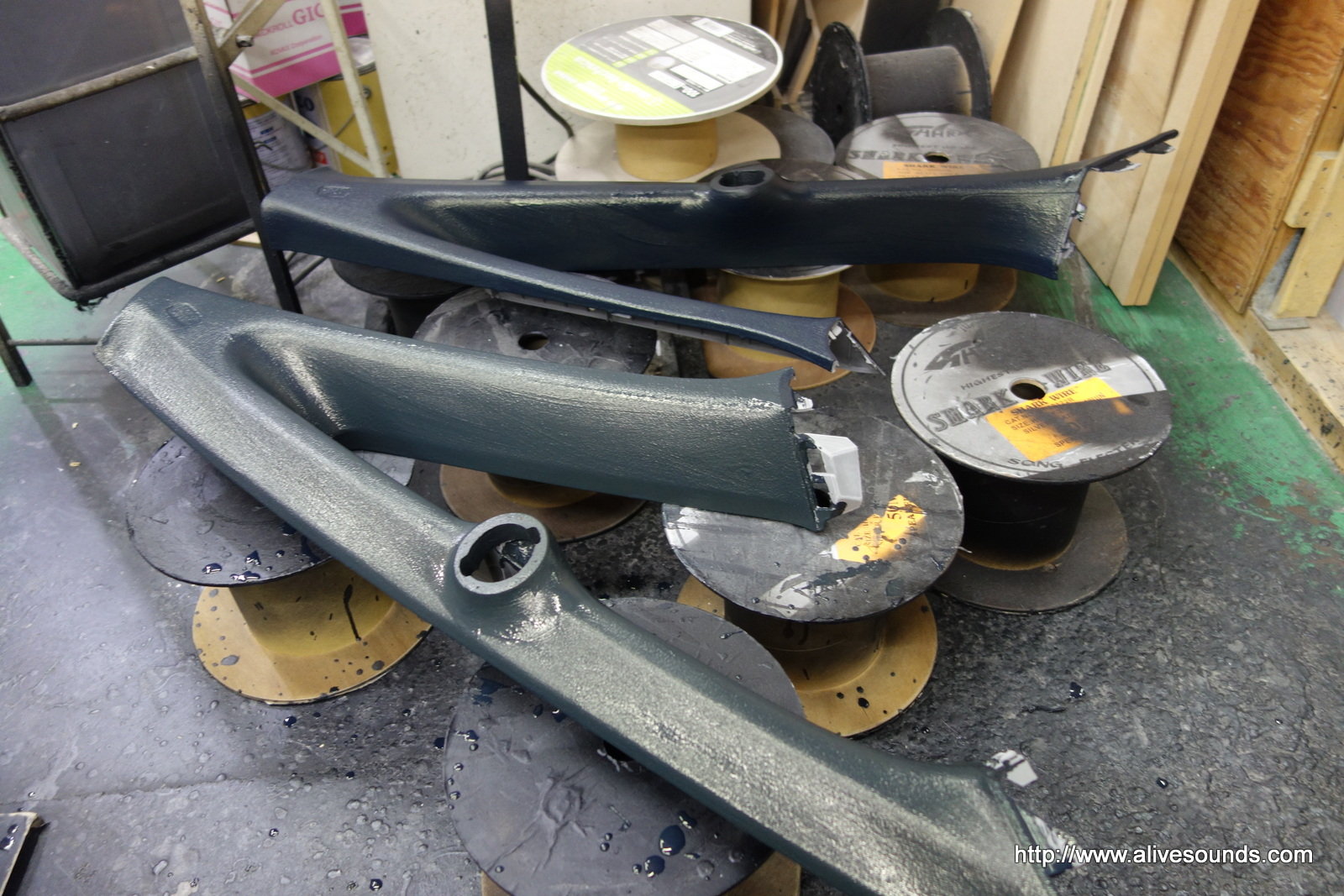

黒光りするとラインのスムーズさがよくわかります。
逆に言えばラインの良し悪しもよくわかってしまうという事でもあります。

DSC06264DSC06265

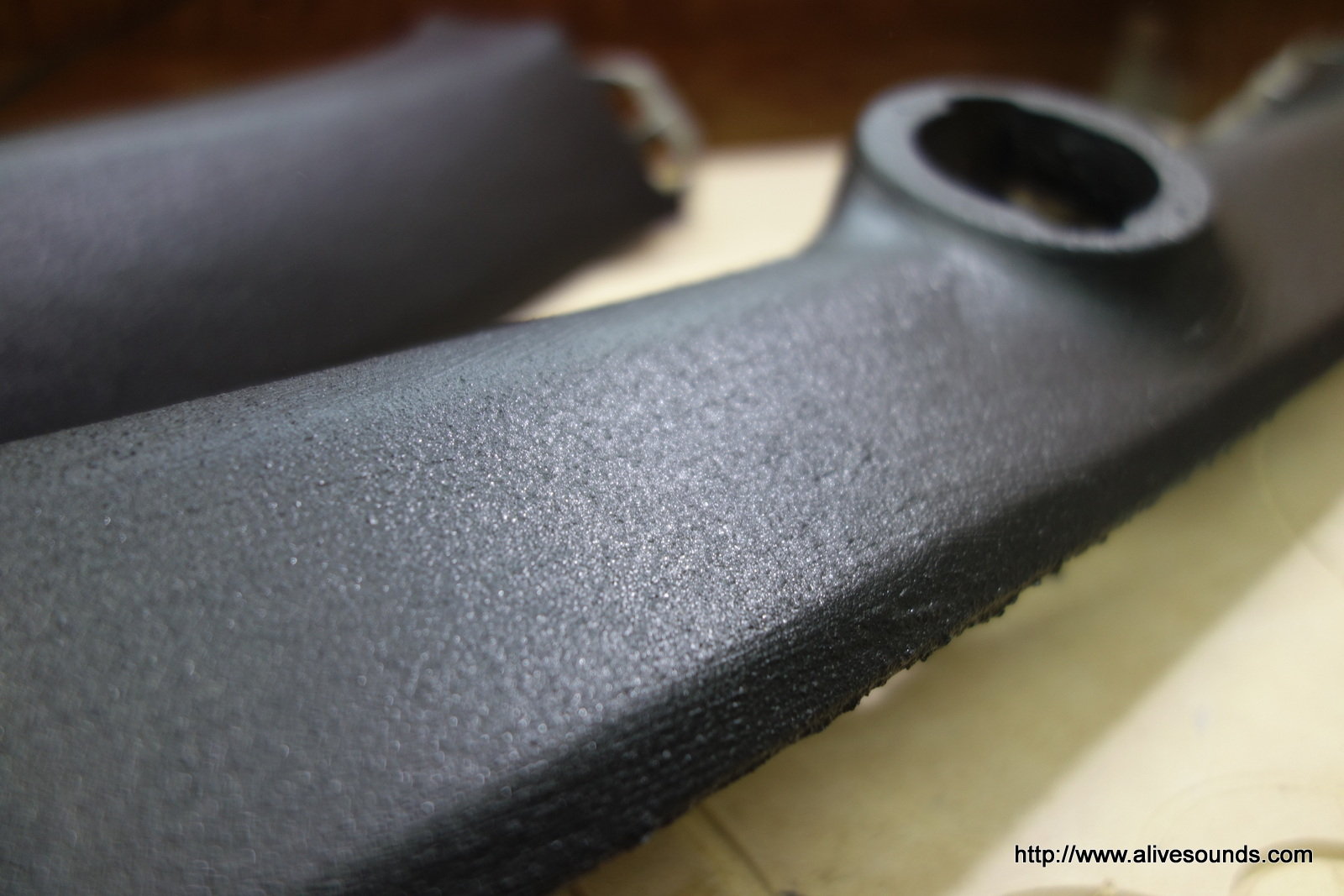

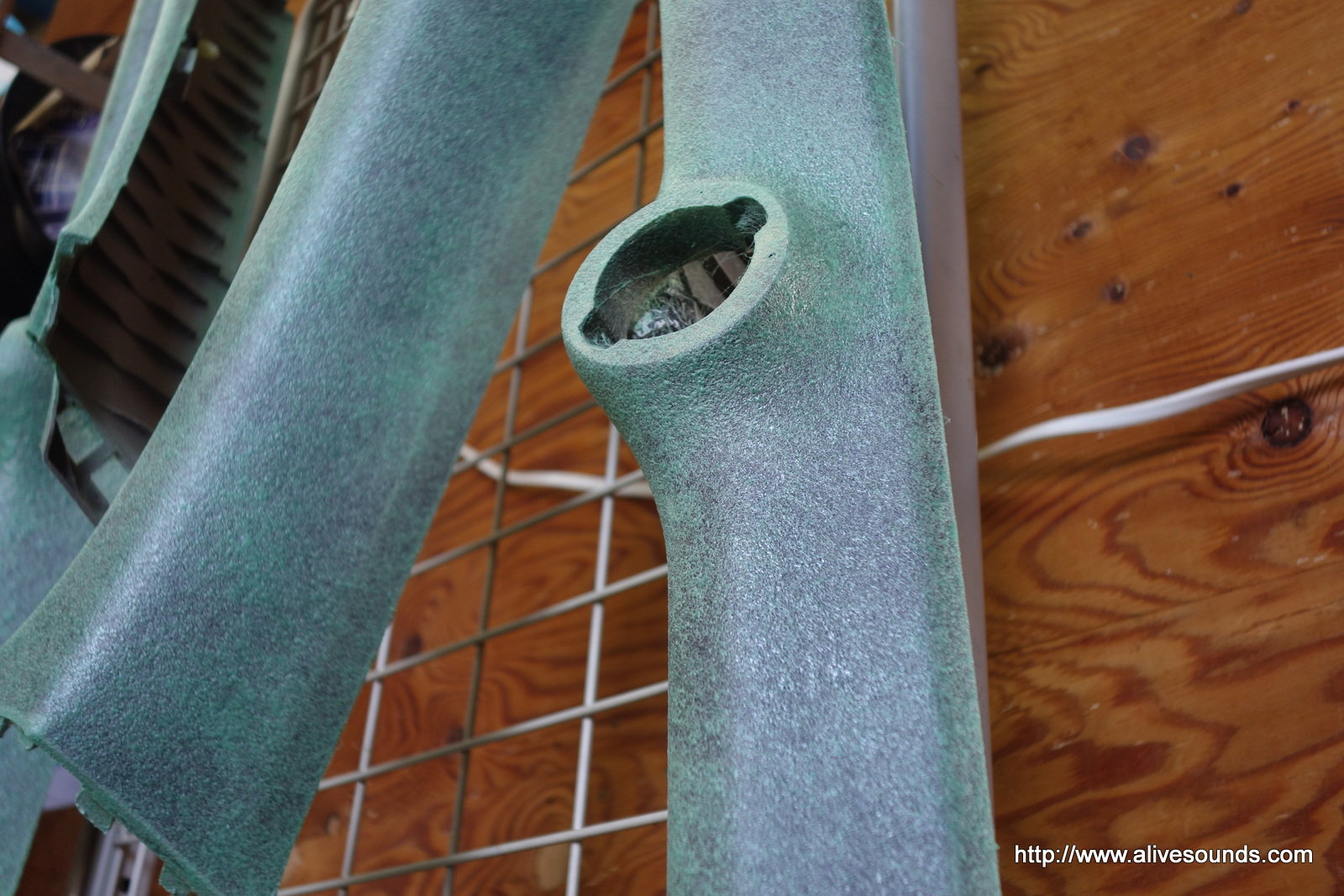

ダイポルギーをしっかりと塗り込みますが乾燥すると凸凹が目立ちます。

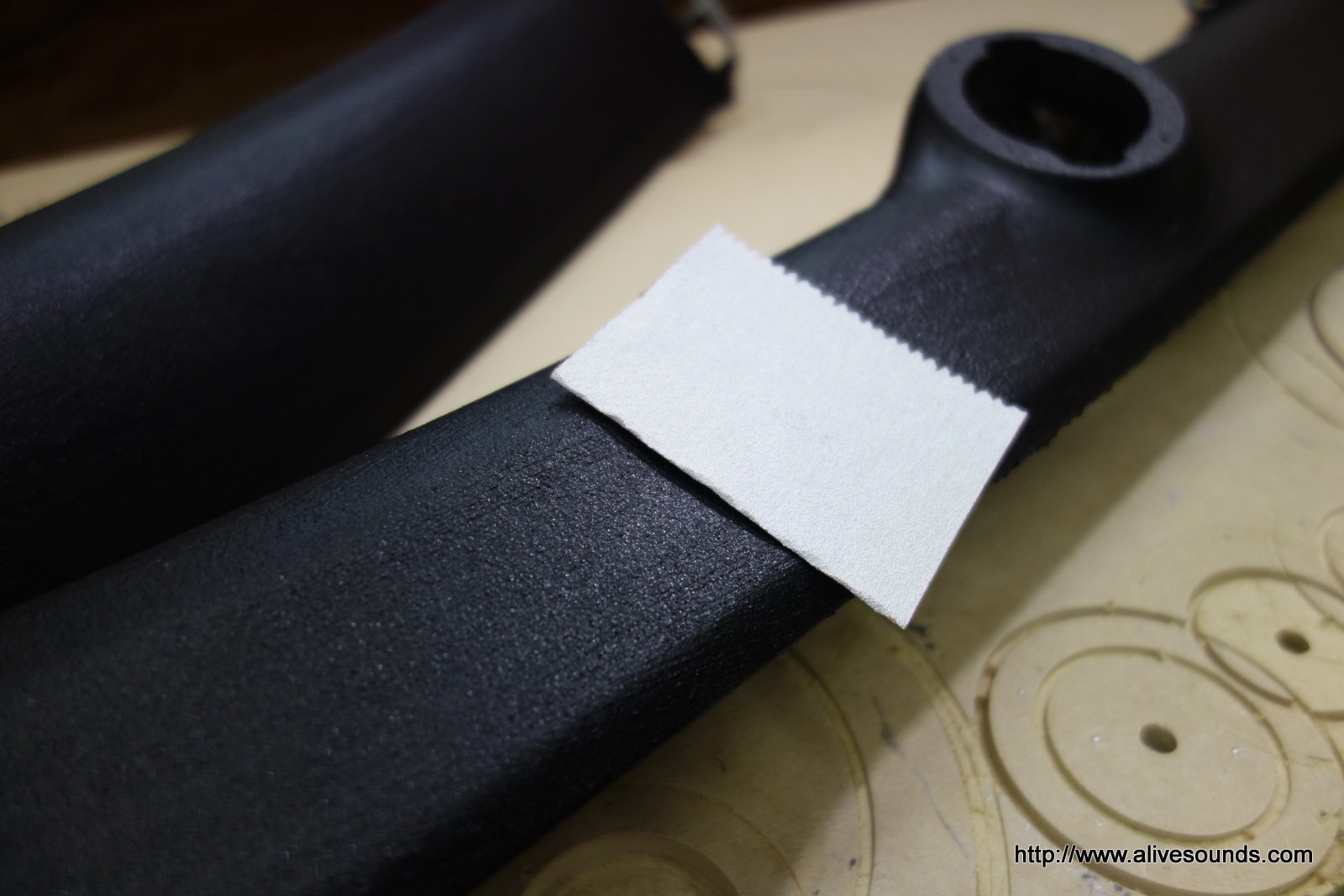

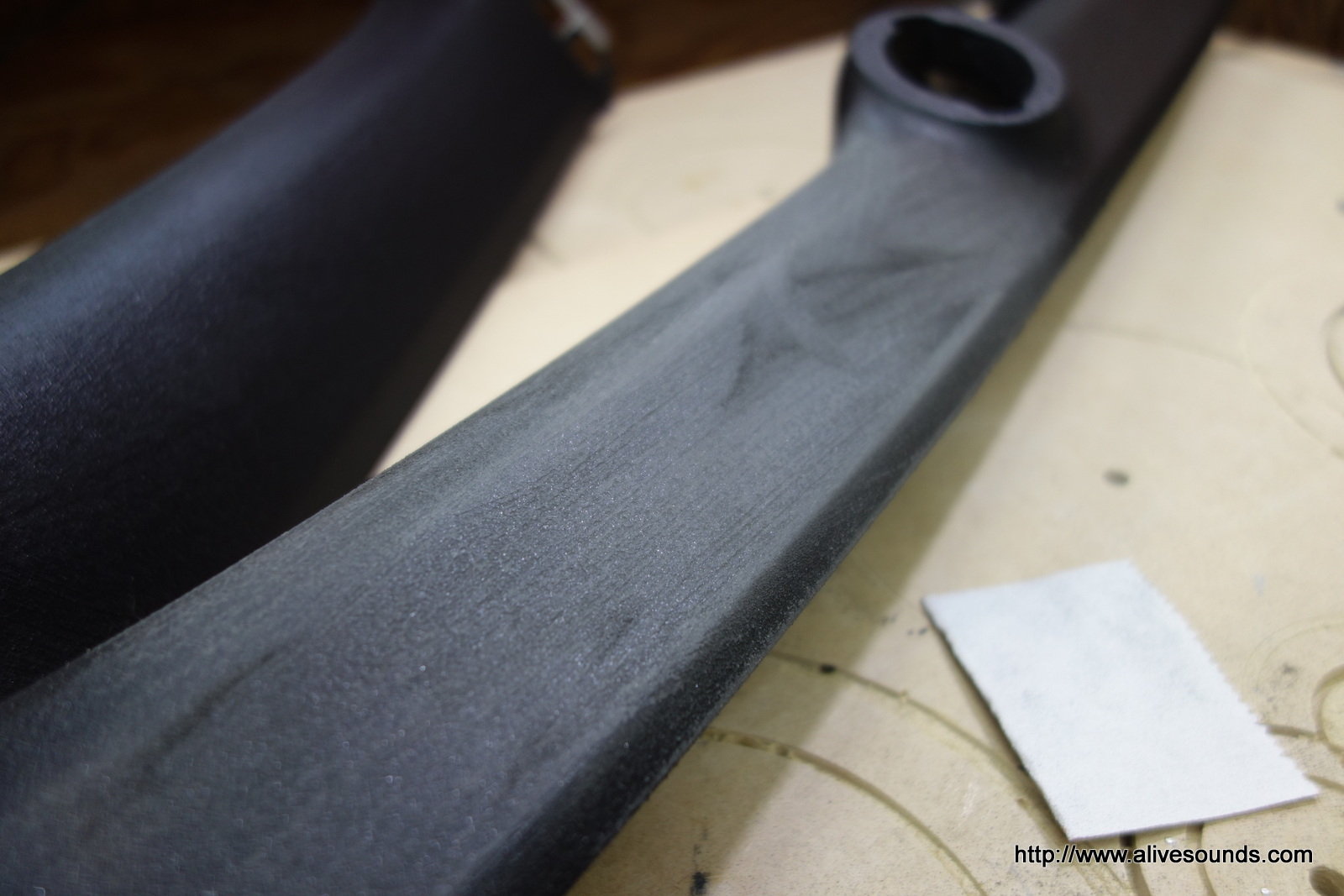

このまま生地を巻くと凸凹が目立ってしまうので表面をペーパーで削ります。

DSC06266DSC06267
こんな感じ。

DSC06284

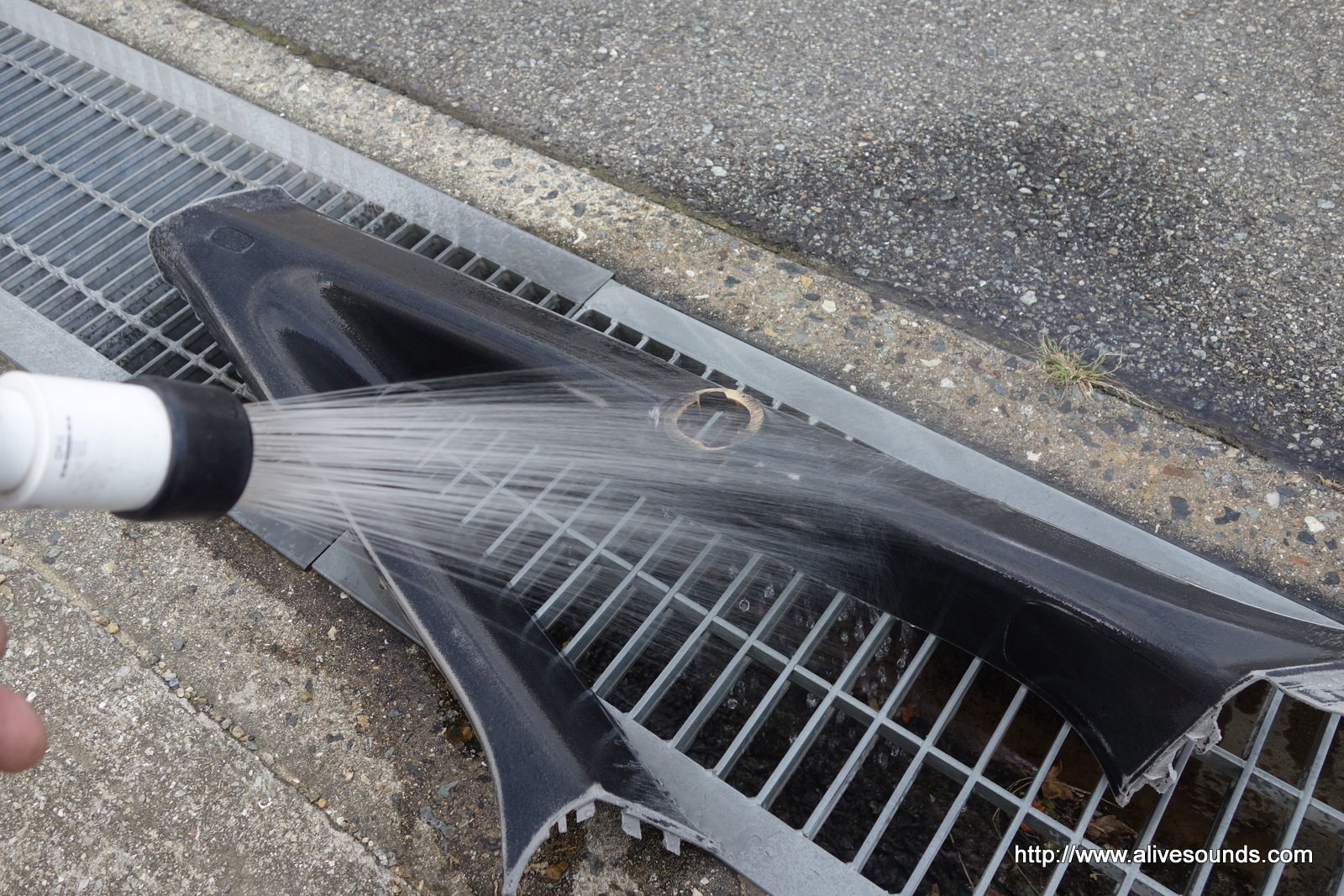

ダイポルギーの削りカスを水洗いして落とします。

DSC06285DSC06286

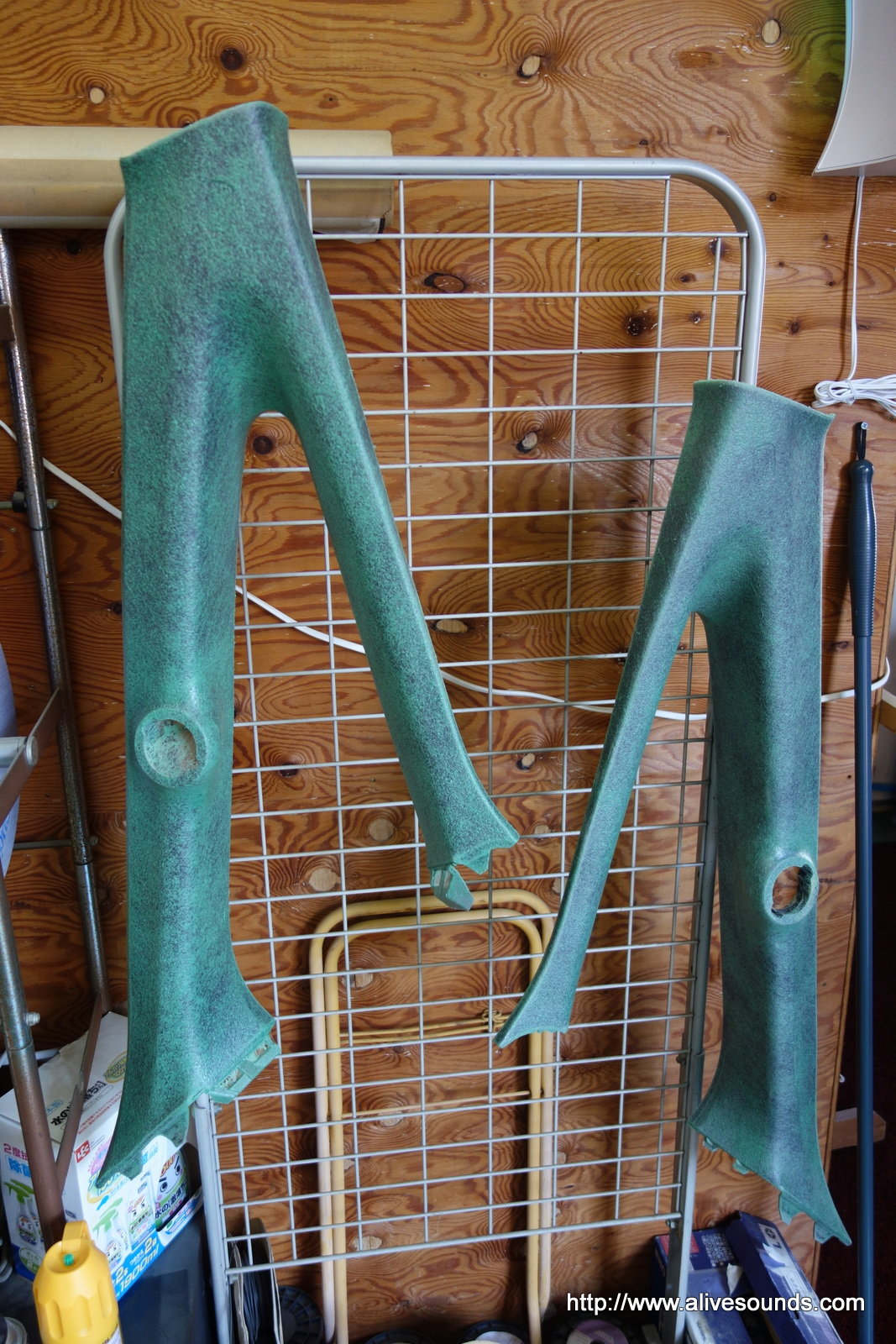

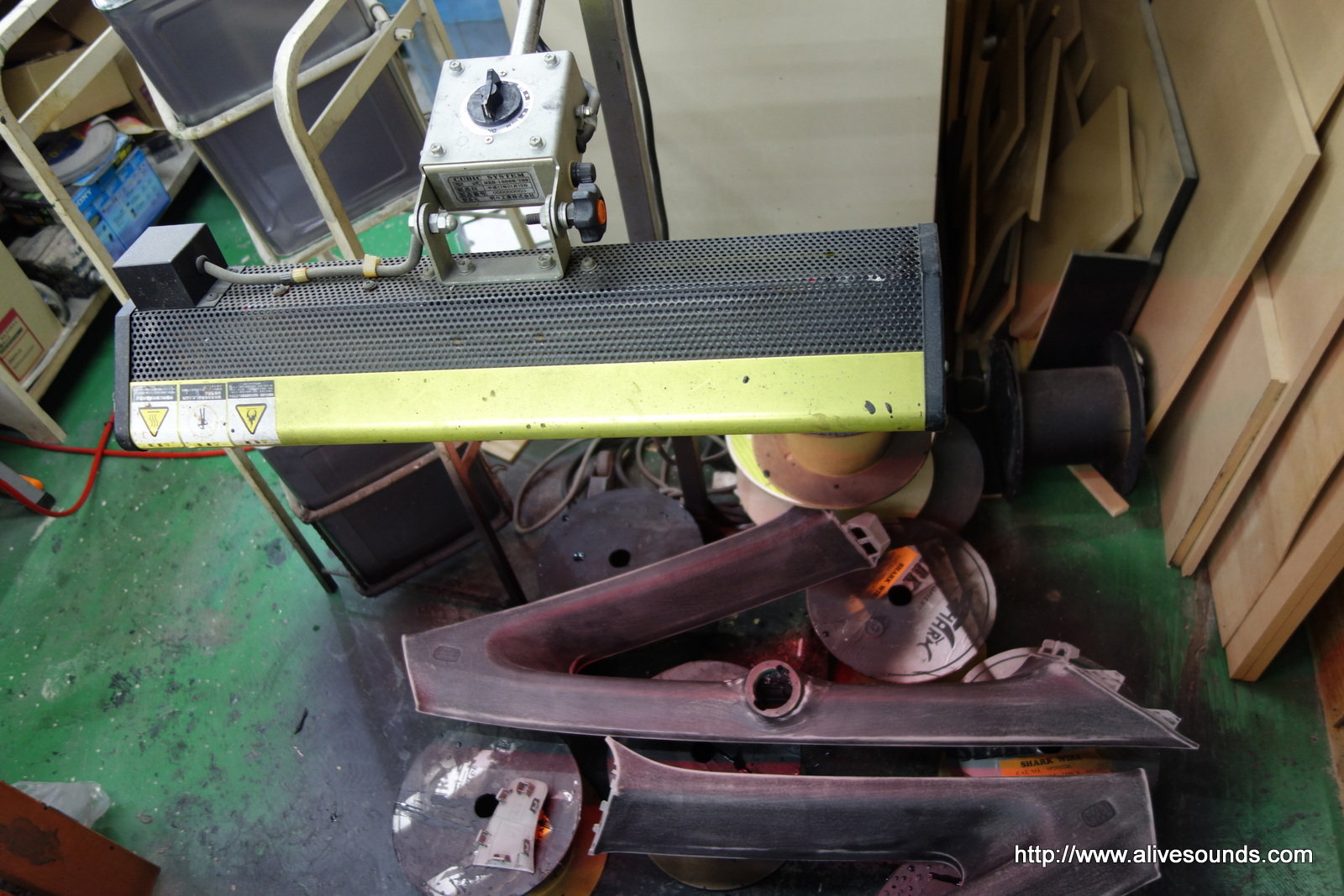

水分を乾燥させます。

DSC06288DSC06289
生地を巻く為に耐熱ボンドを全面に吹き付けて乾燥させます。

DSC06290DSC06291

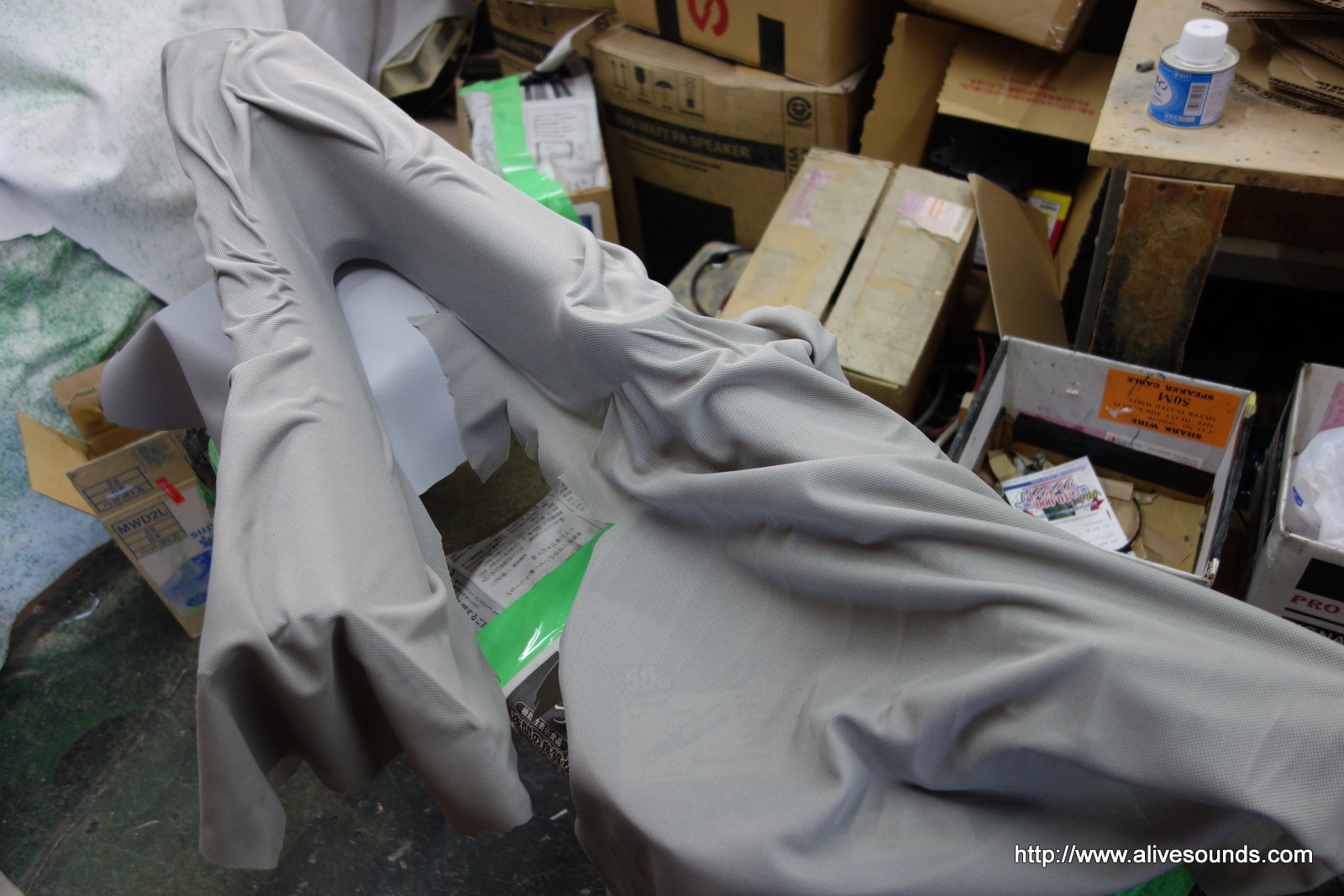

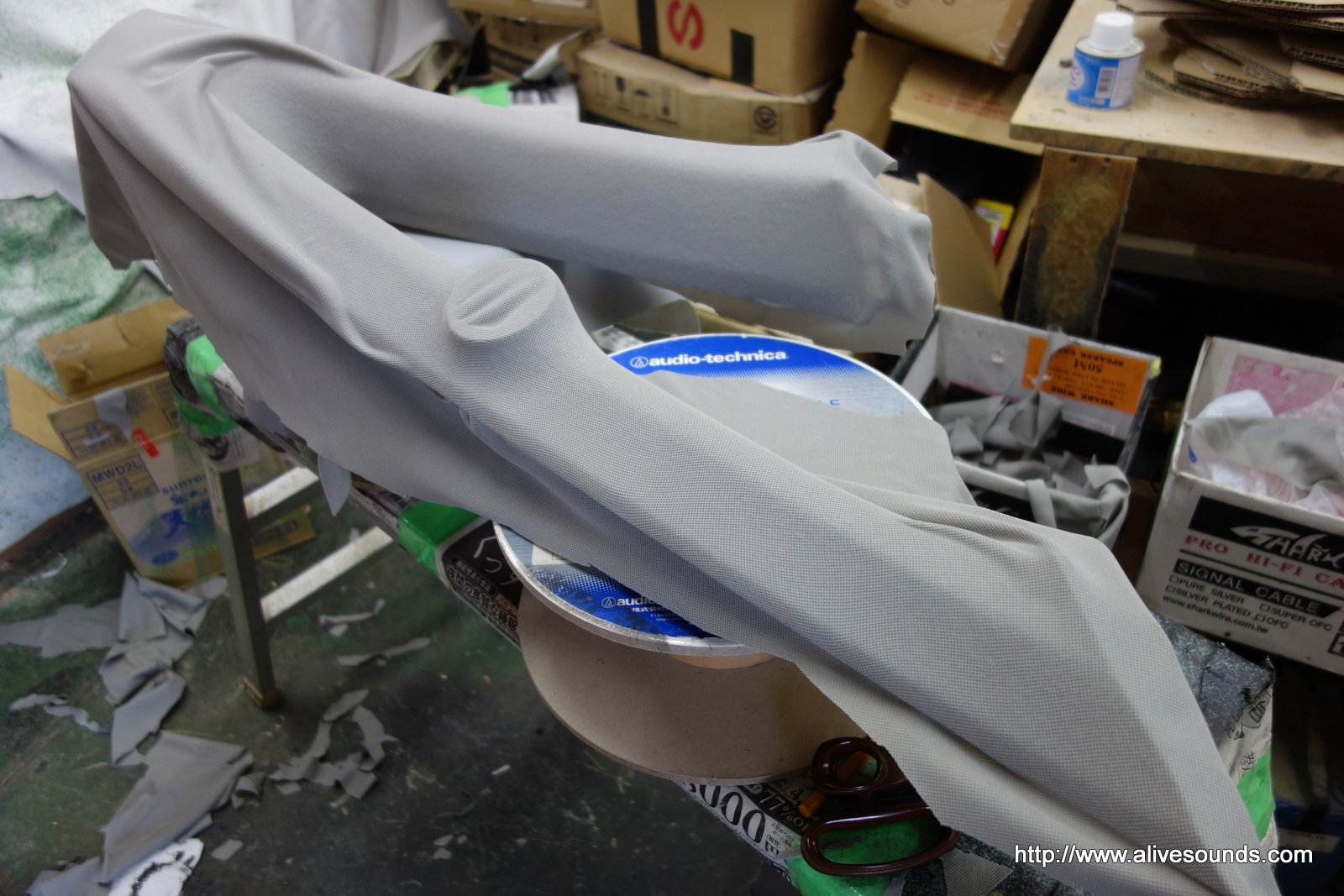

しわを逃がしながら巻いていきます。
この二股タイプのピラーへの生地巻は非常に難易度が高く時間もかかります。

DSC06292DSC06294

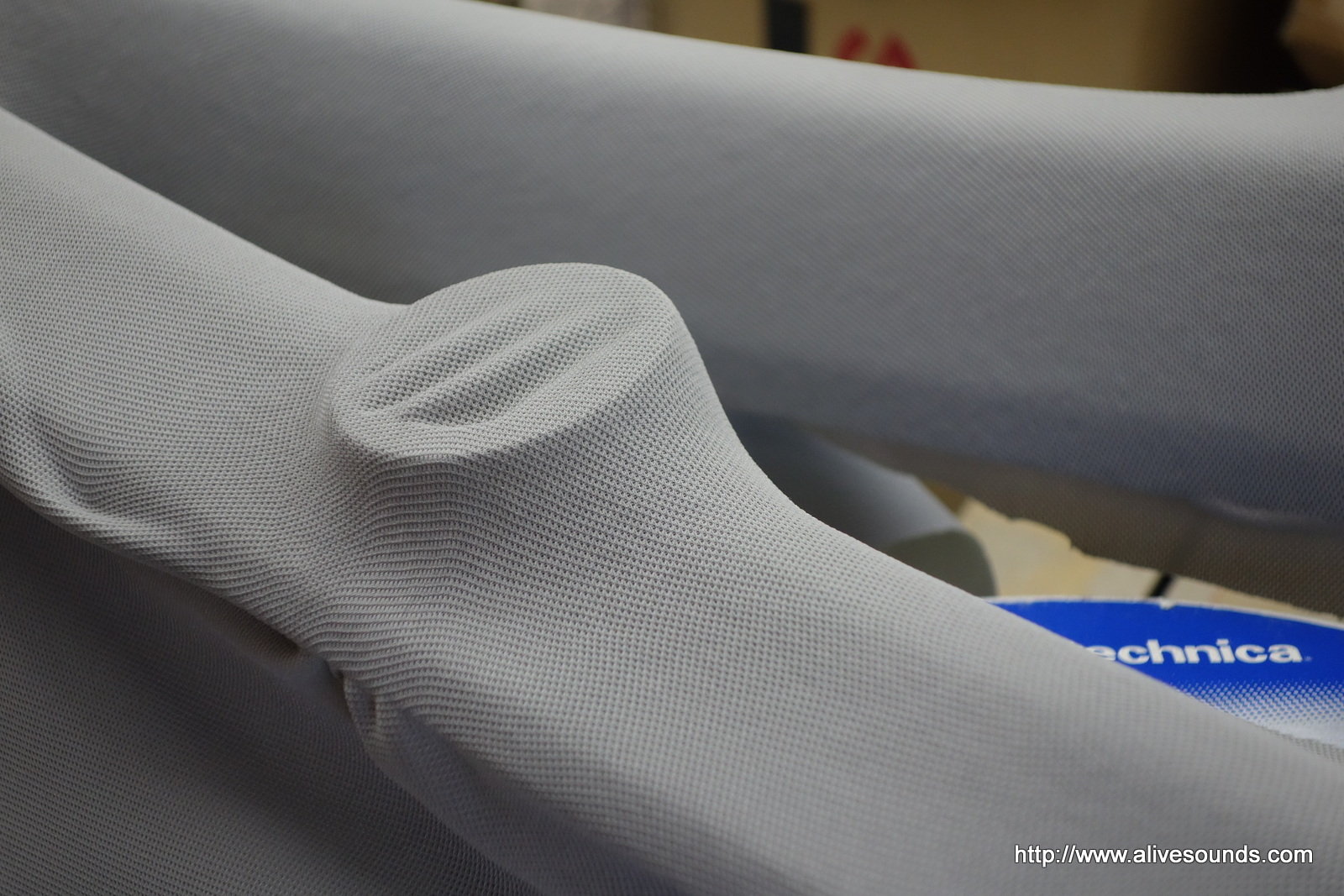

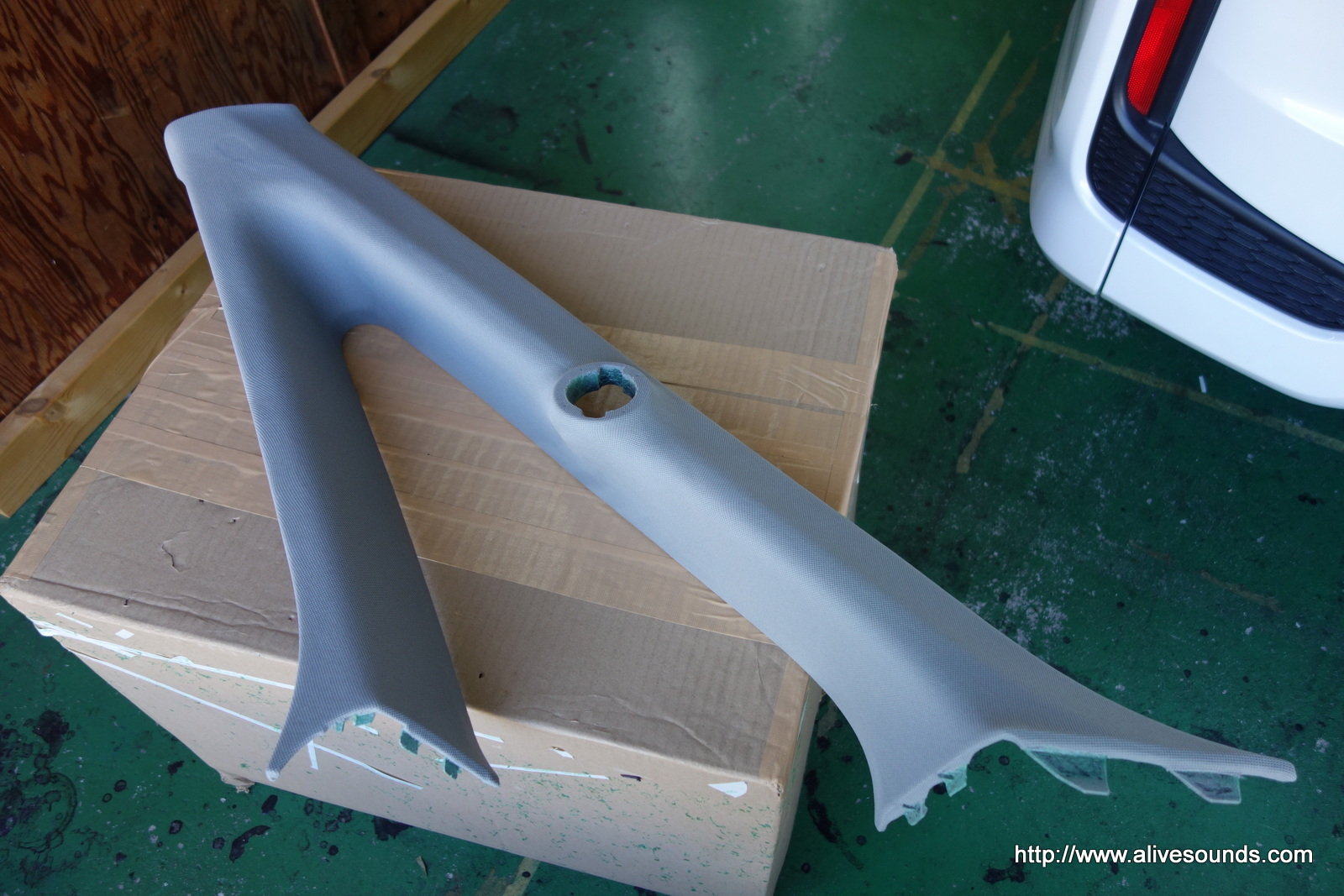

出来た!!

DSC06296DSC06297
もう片側も同様に。

DSC06303DSC06304

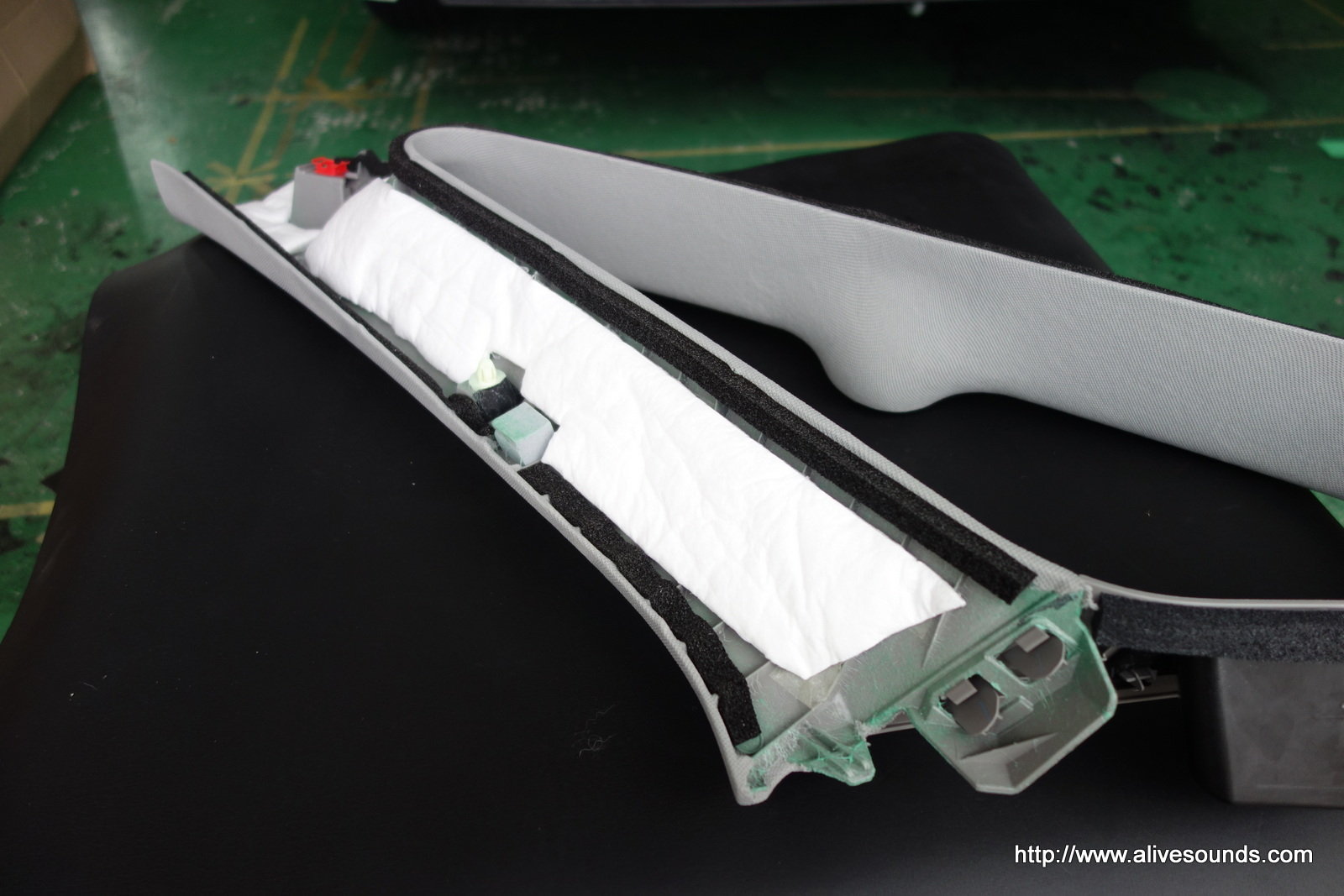

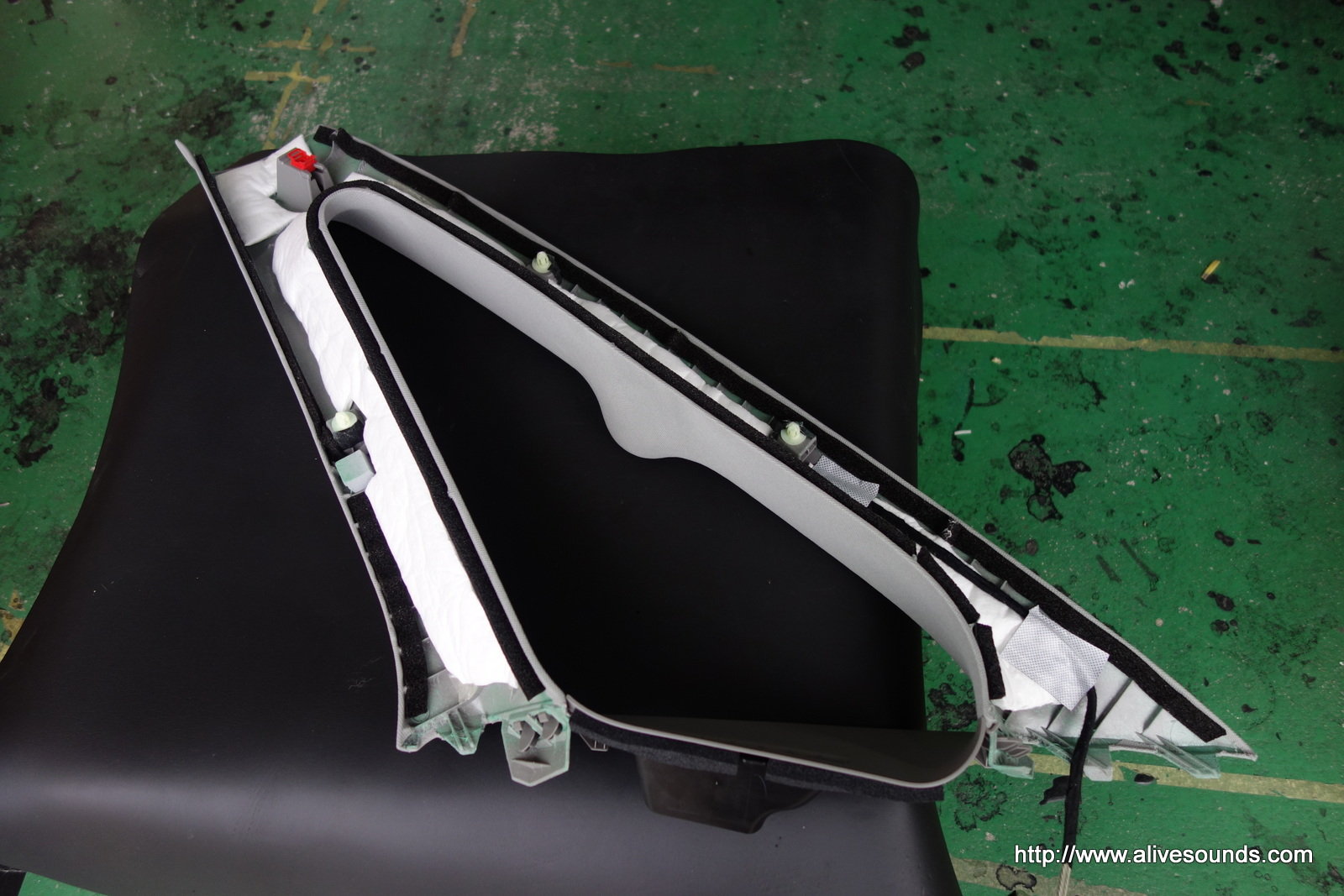

裏側に吸音材を装着。

DSC06310DSC06311

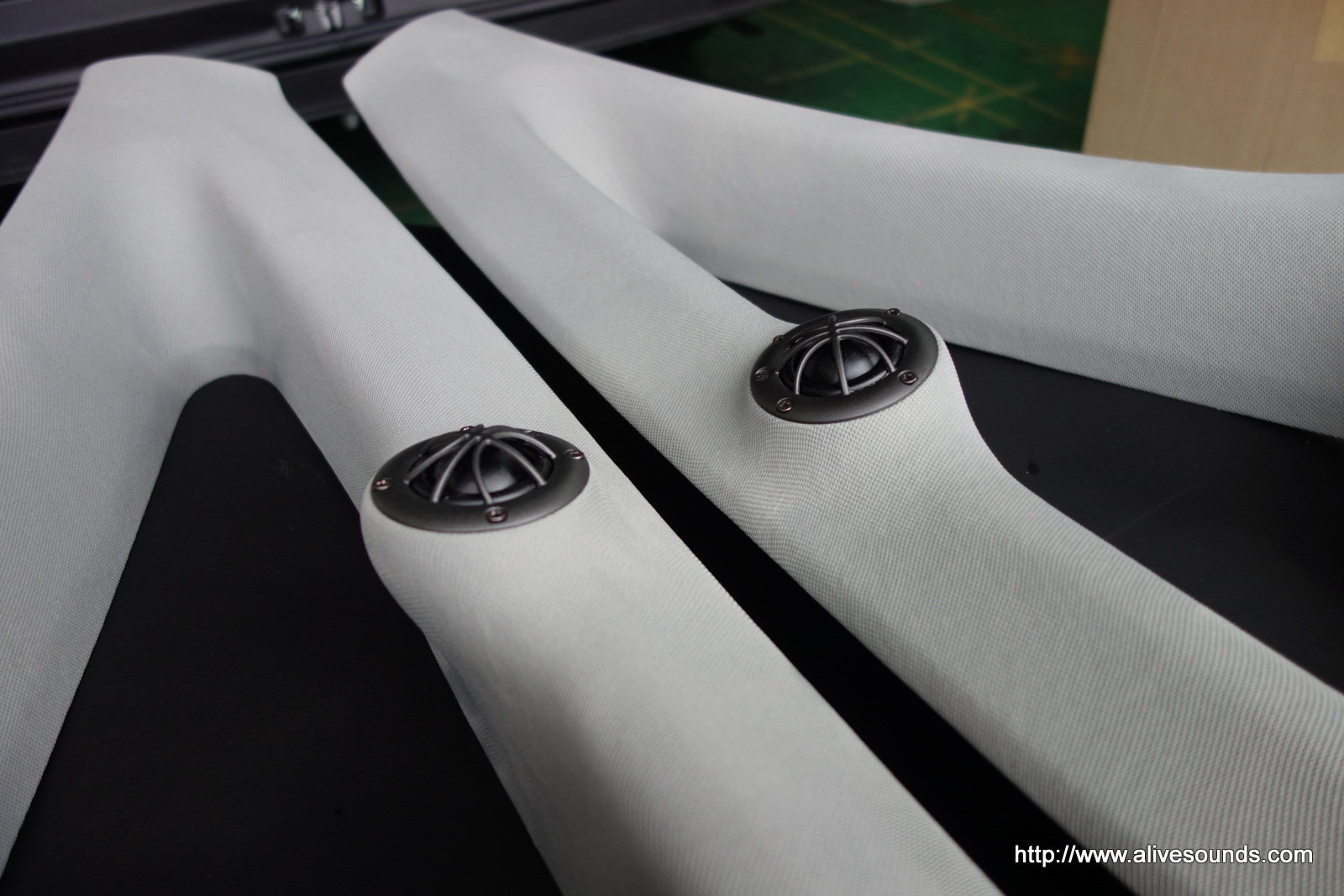

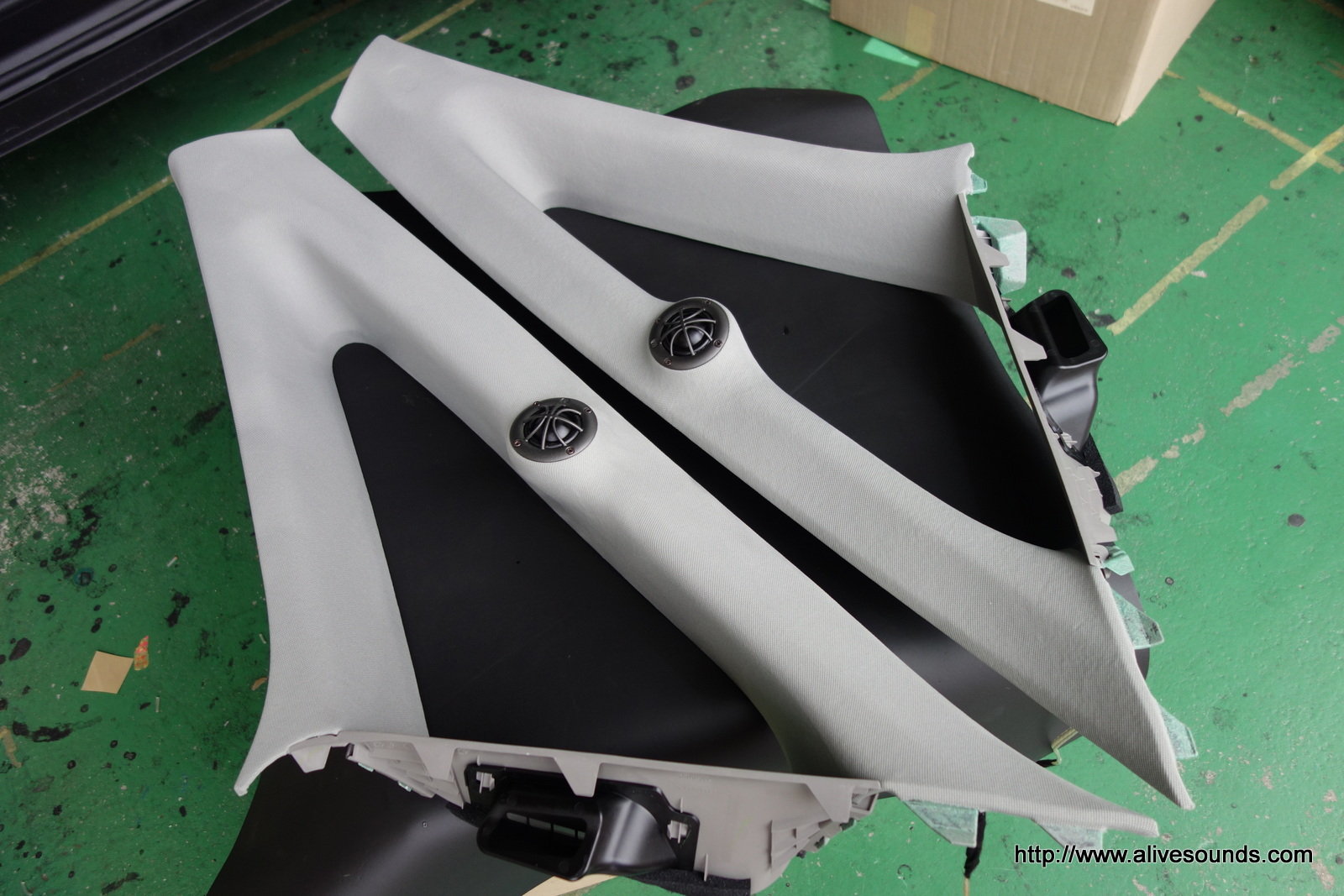

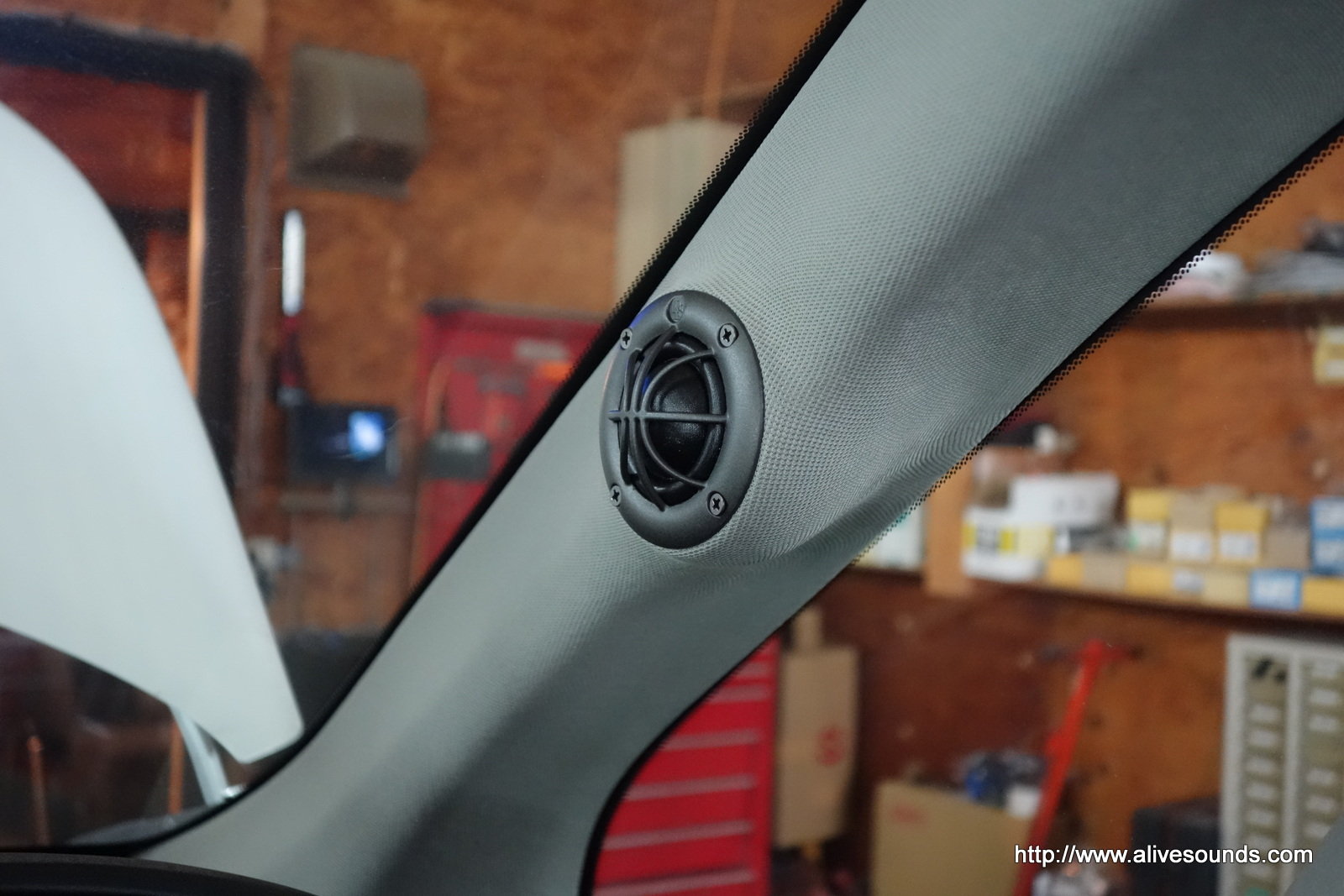

ツィーターを取り付けて完成!!
