フリードのAピラーにDLS RCS6.2iのツィーターを埋込加工しました。

DSC08160

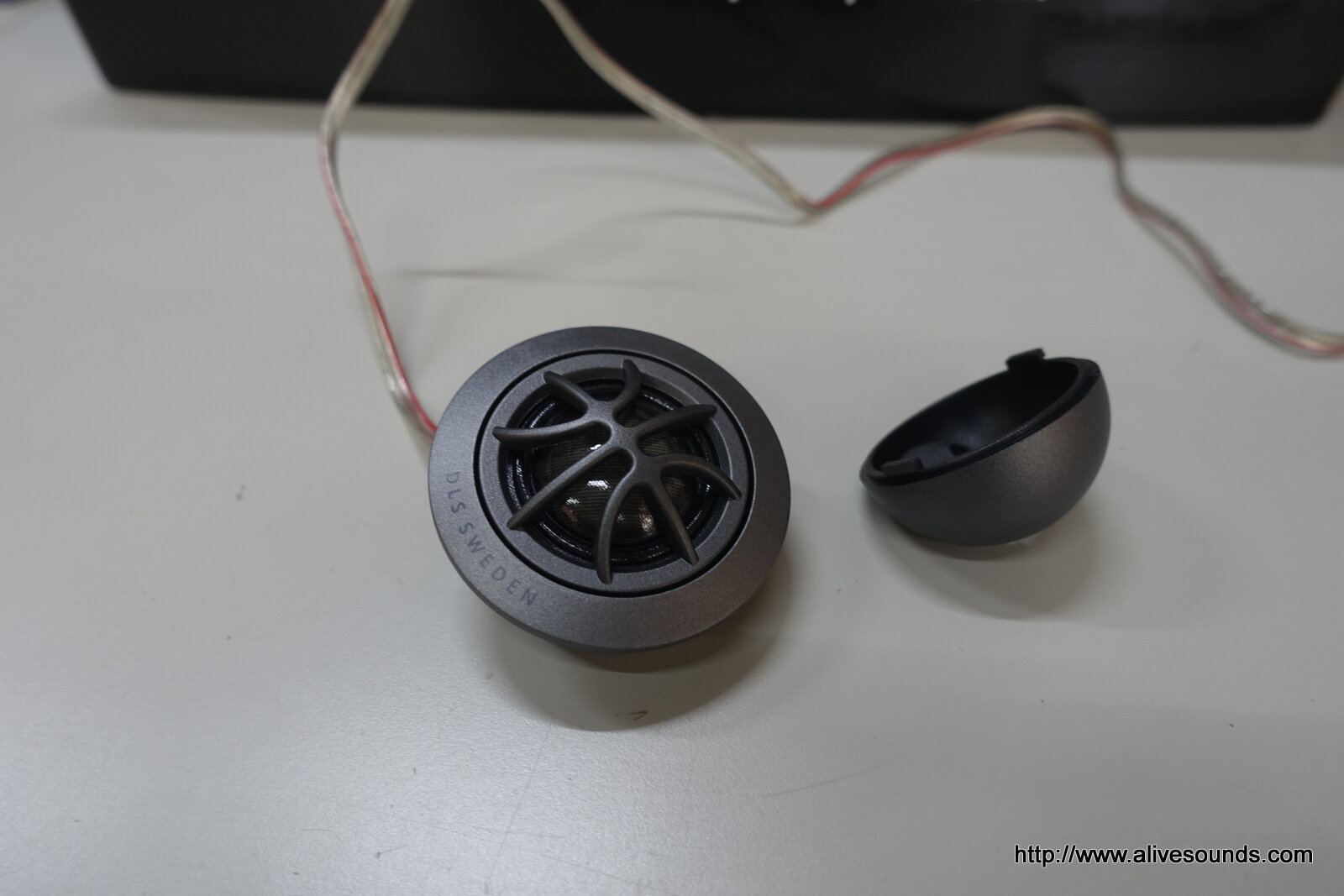

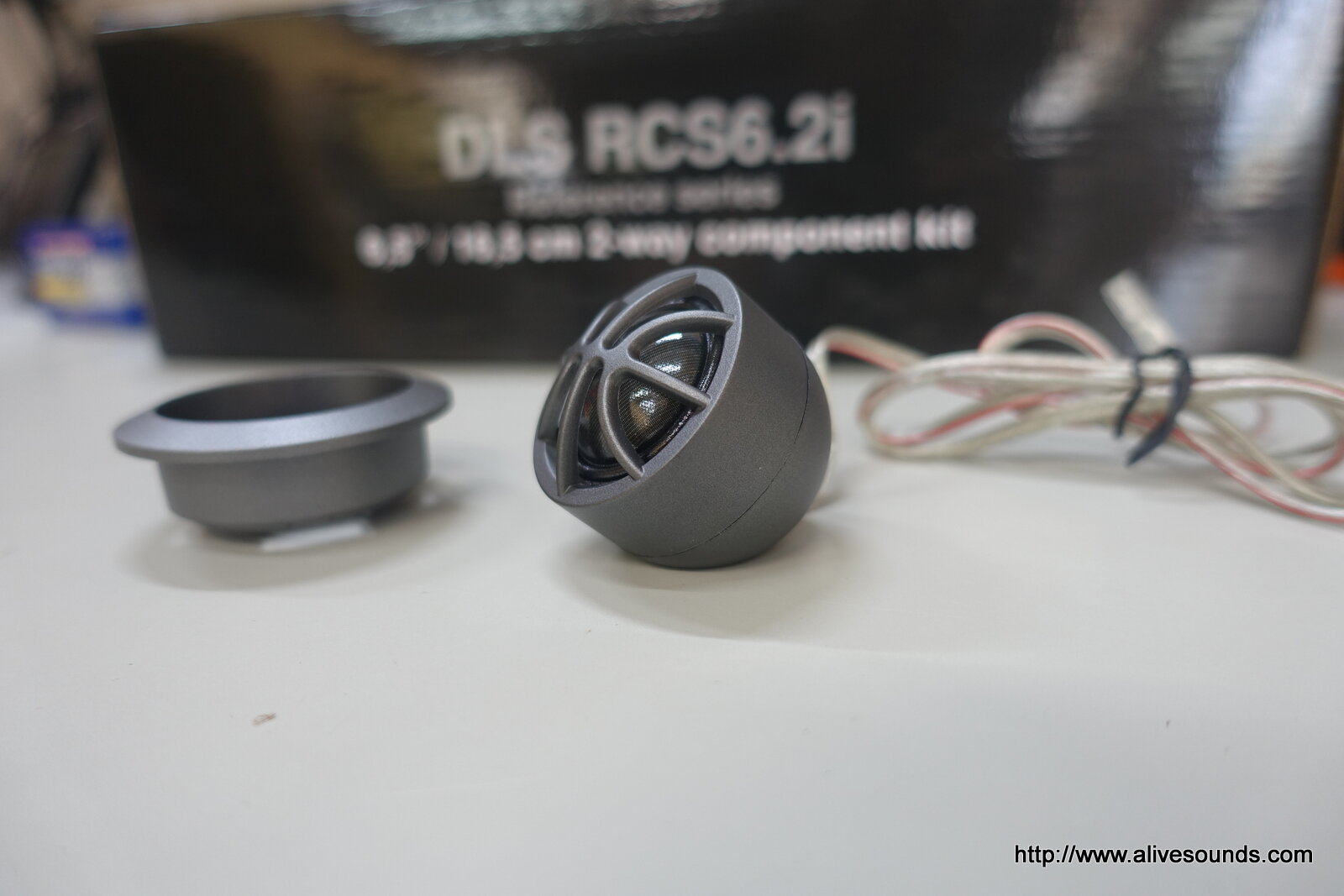

これがツィーター。

DSC08165DSC08167

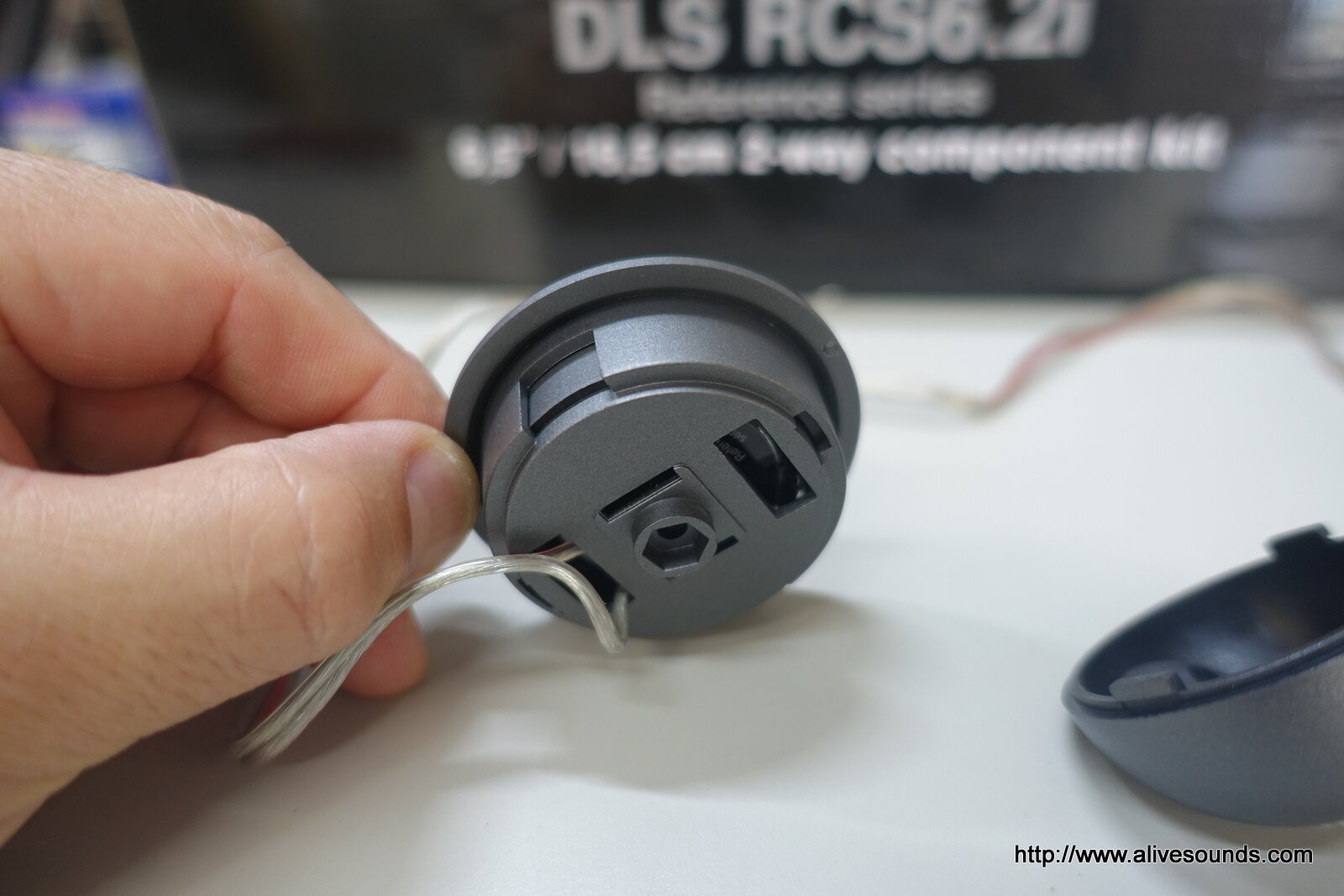

埋込用のマウントに付け替えます。

DSC08171

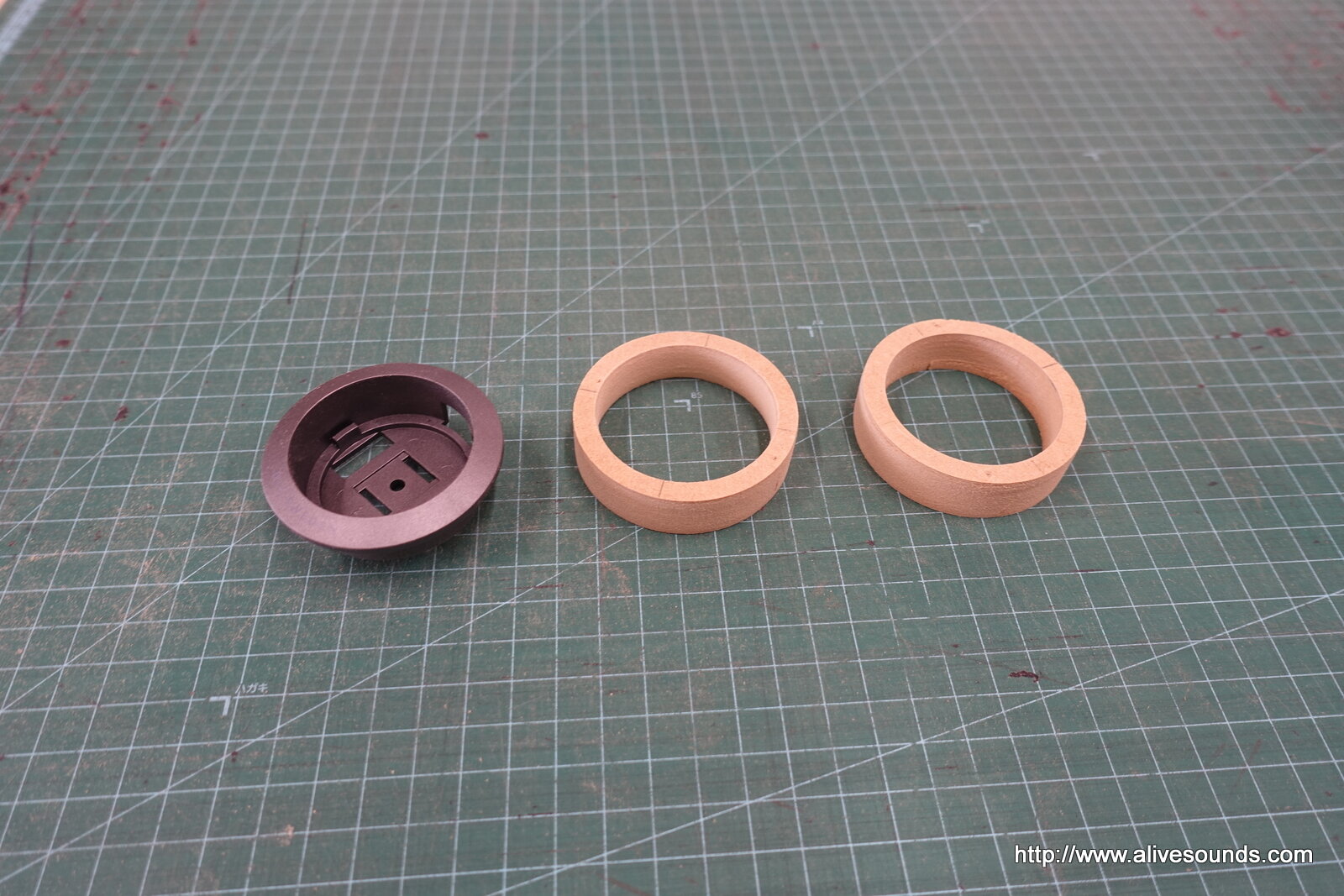

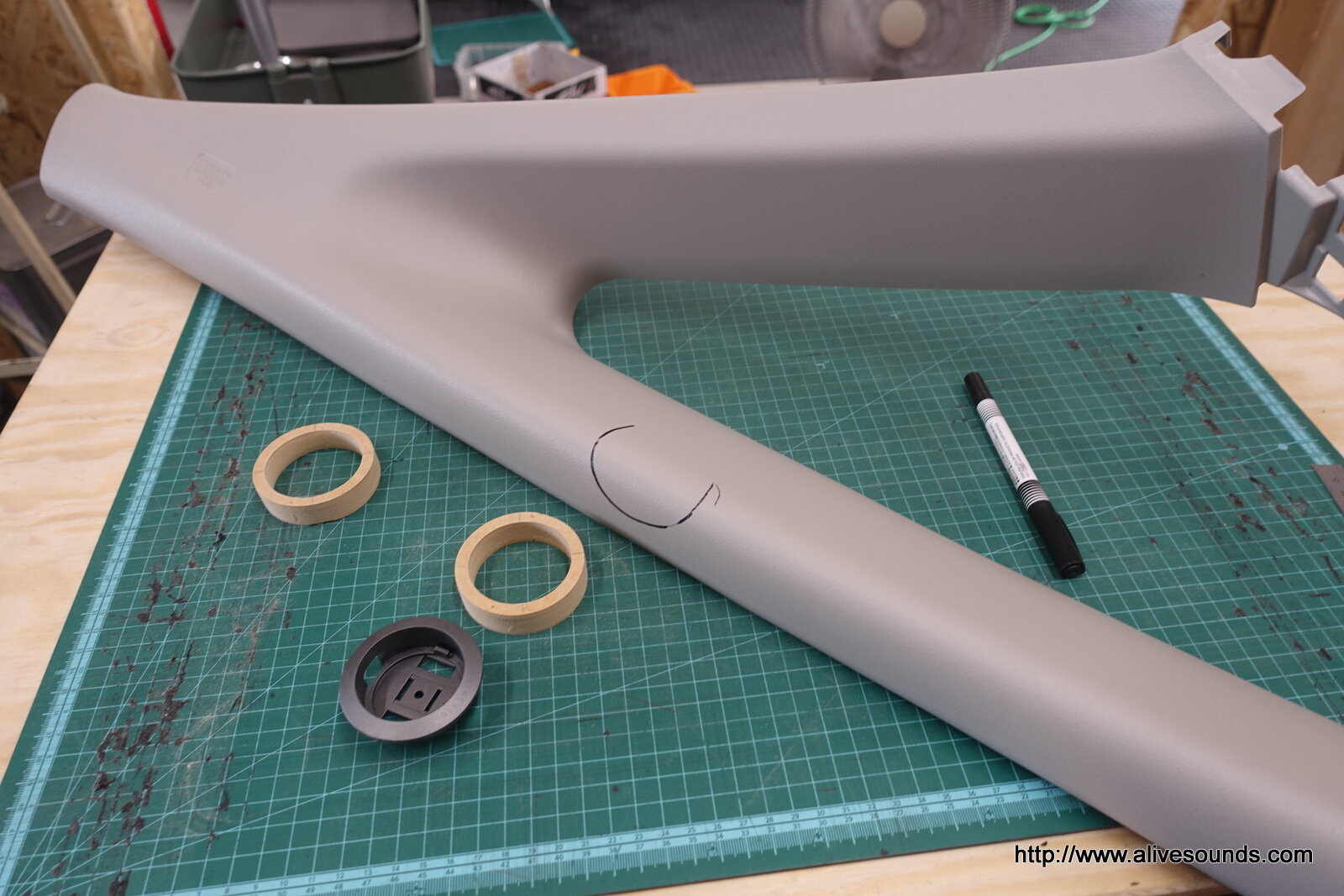

埋込の土台になるリングを作ります。

DSC08172DSC08173

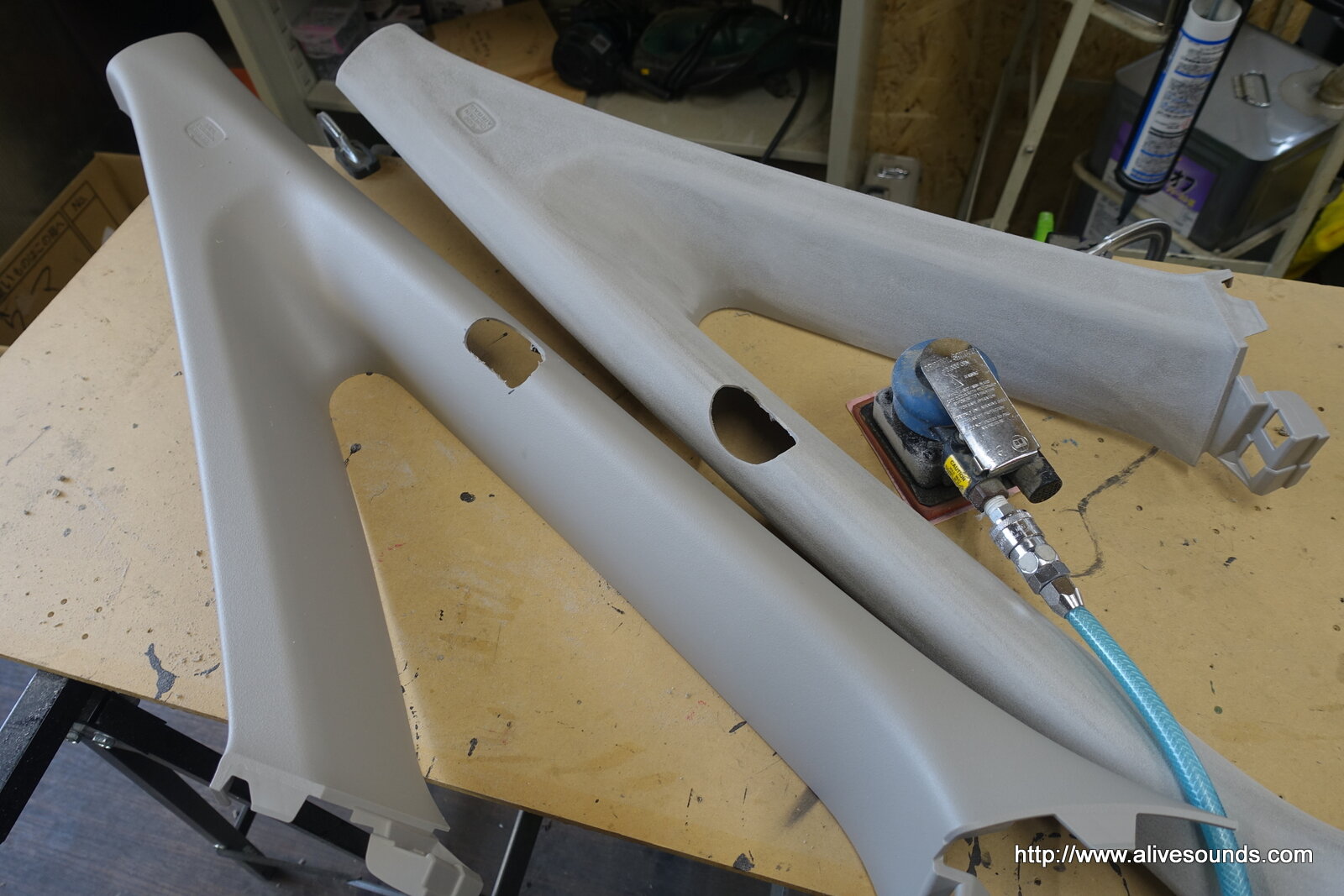

Aピラーの最適な位置に穴を開けます。
後々パテやダイポルギーを塗り込むので、あらかじめピラー全体をサンダーで削って足付けをしておきます。

DSC08175DSC08176

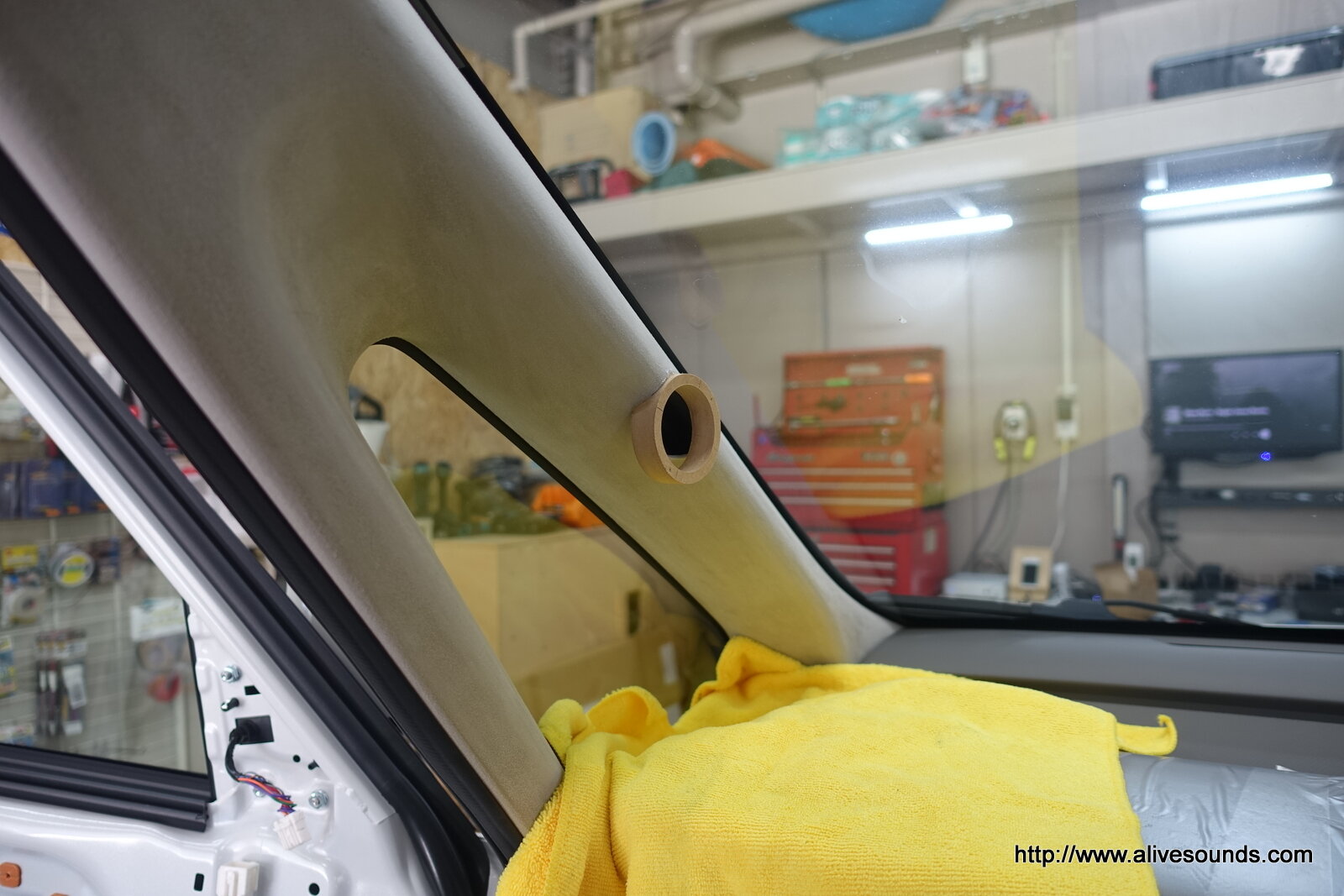

Aピラーを車体に取り付けます。

DSC08177DSC08178
ダッシュボードやフロントガラスの形状、ドアスピーカーとの繋がり、その距離感などを考慮して最適な角度で埋込リングを固定します。

左右微妙に角度を変えています。

DSC08179DSC08181

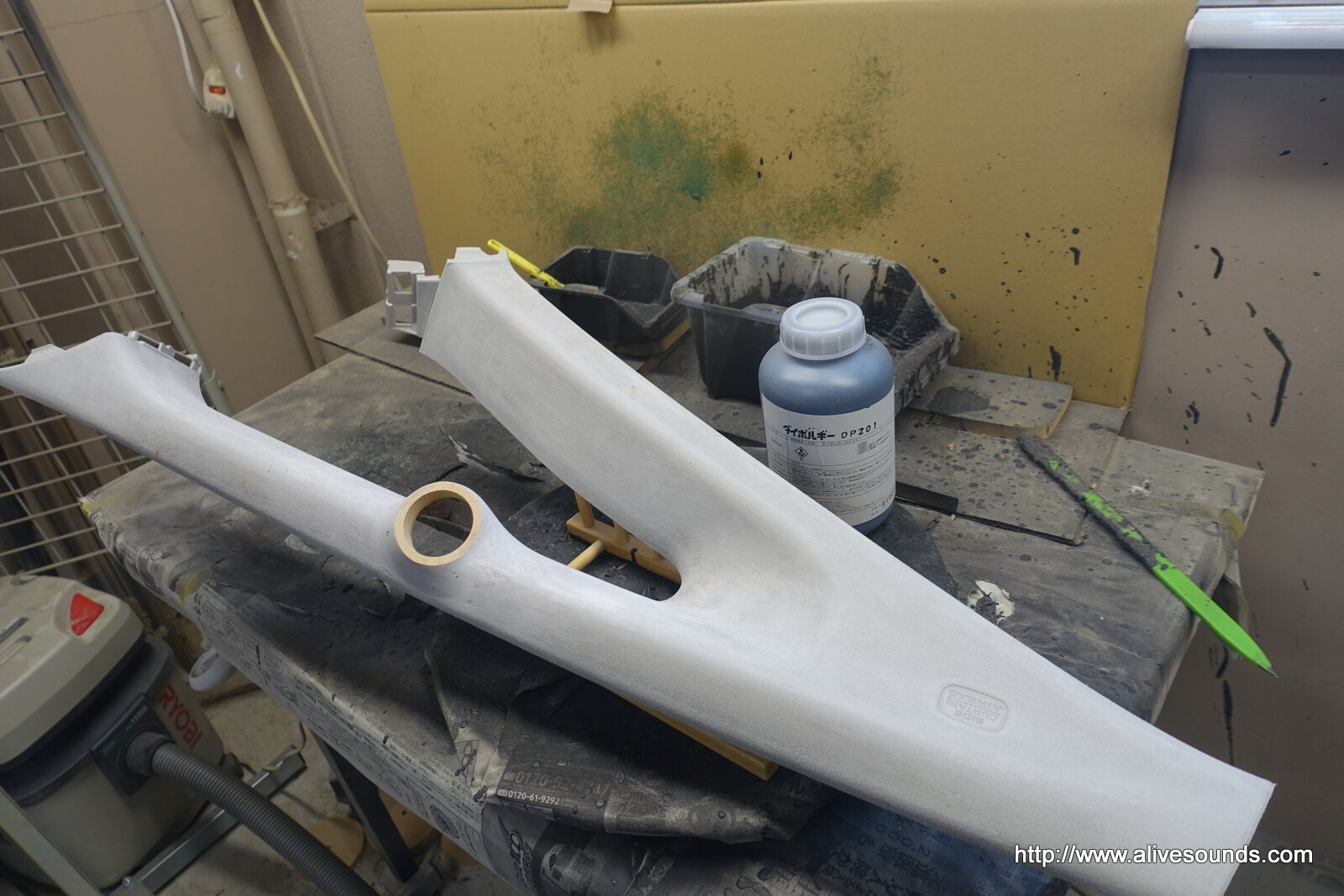

車体から取り外してパテを盛っていきます。

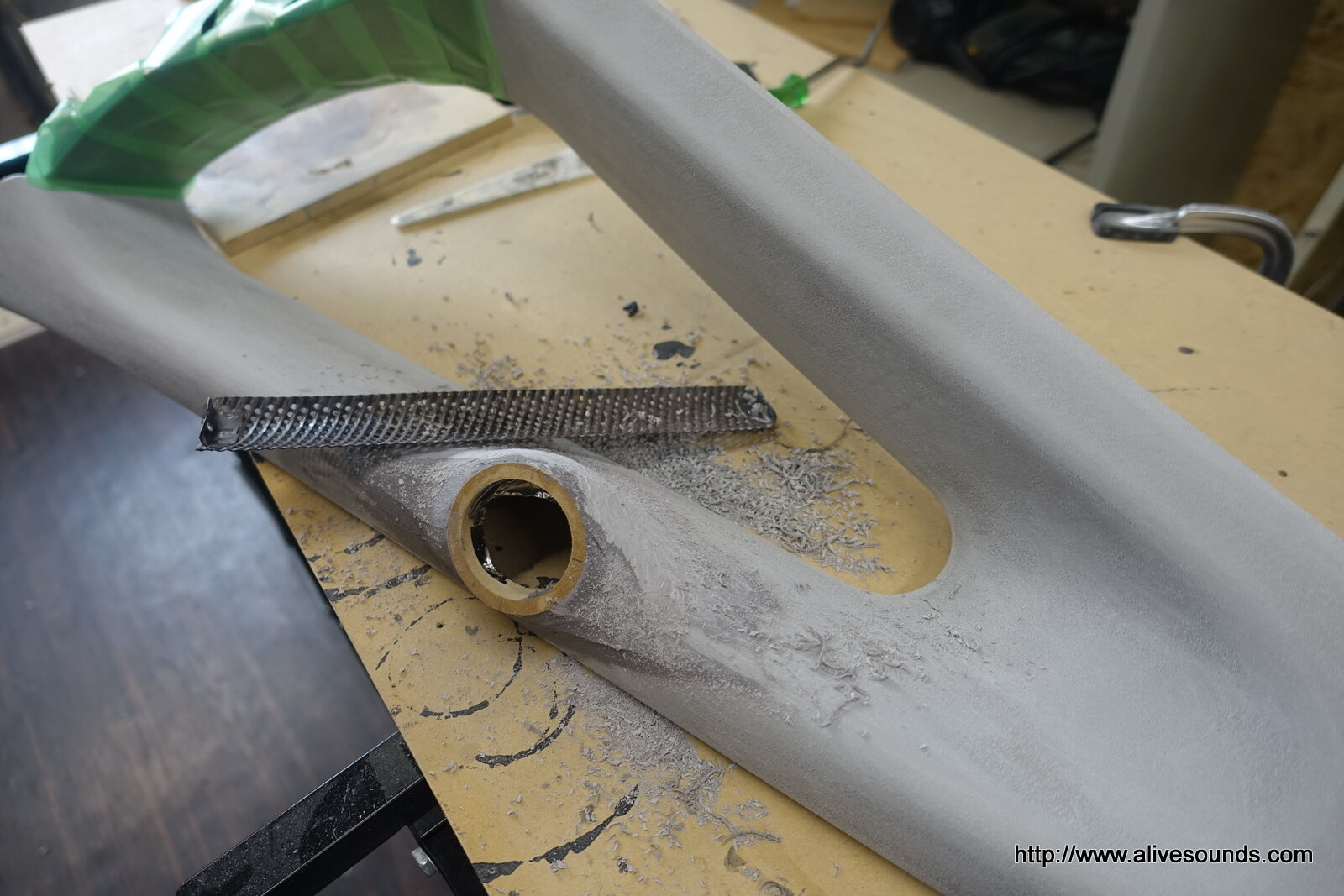

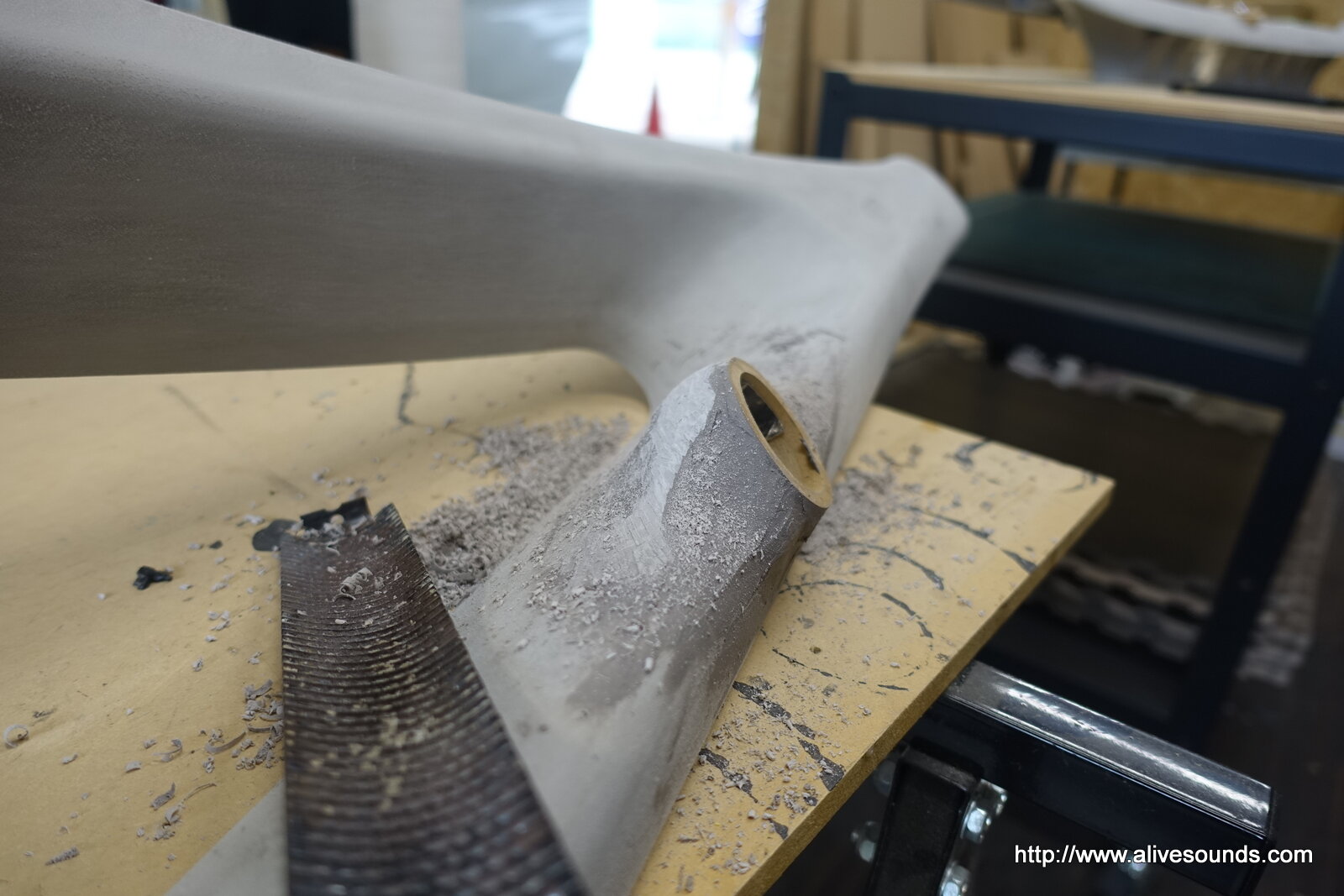

半渇きの段階でサフォームという大根おろしの様な工具でパテを粗削りしながら造形していきます。

DSC08182DSC08184
ある程度削ったらさらにパテ盛り。
パテを盛る時もただ盛るのではなく形を作りながら盛って行きます。

DSC08185DSC08186

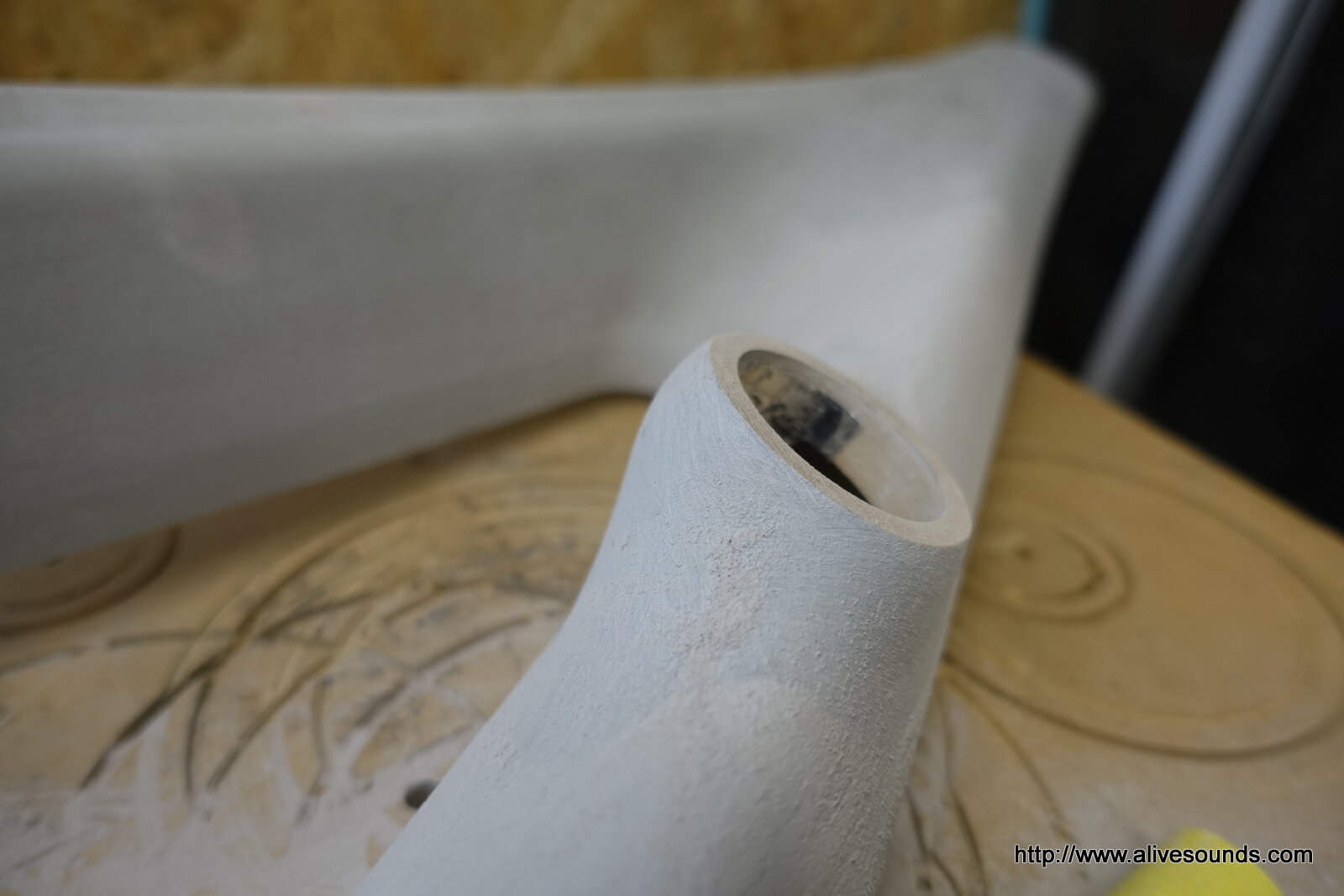

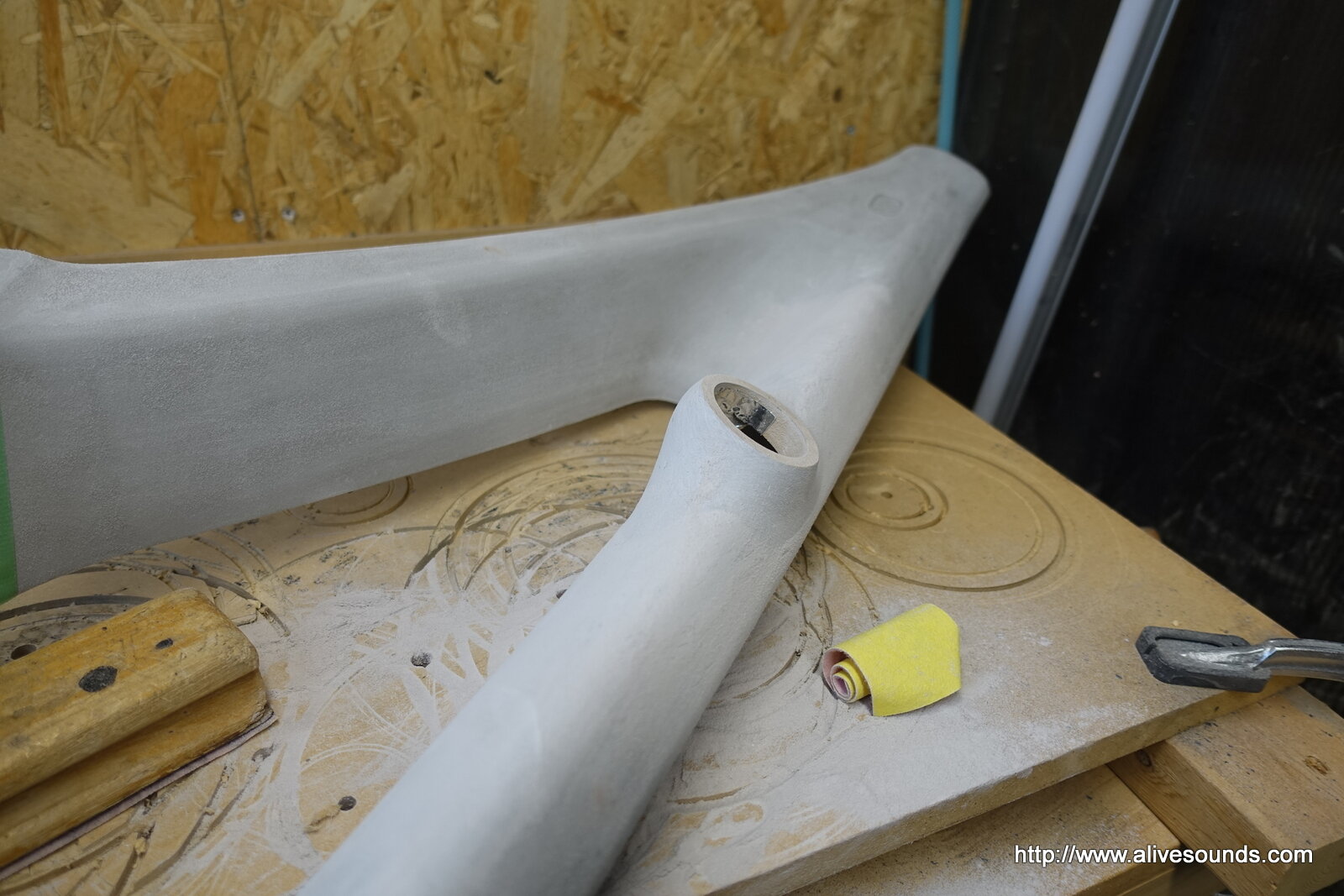

サンダーである程度造形した後はペーパーを丸めて手作業で削りながら形を整えていきます。

DSC08187DSC08189

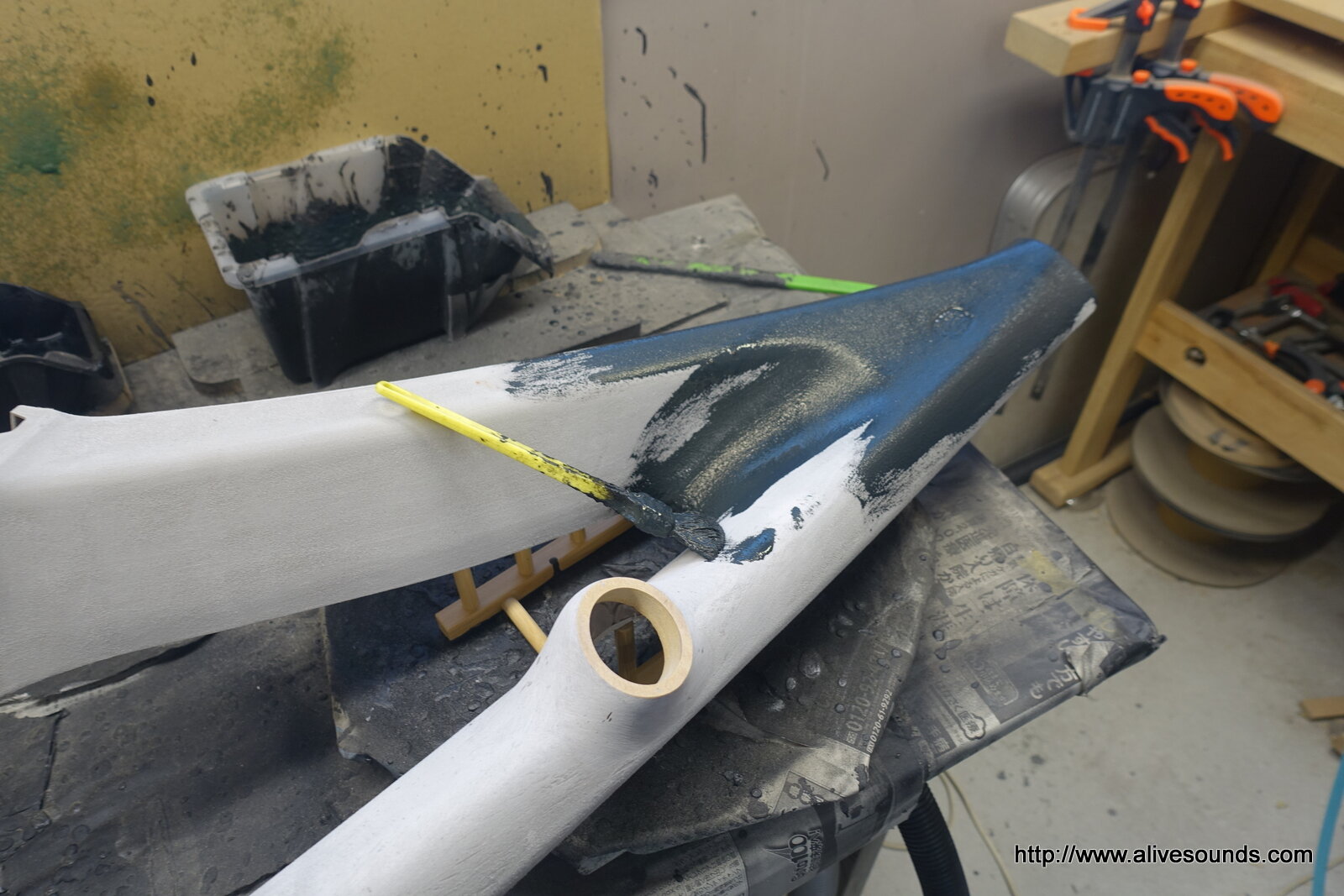

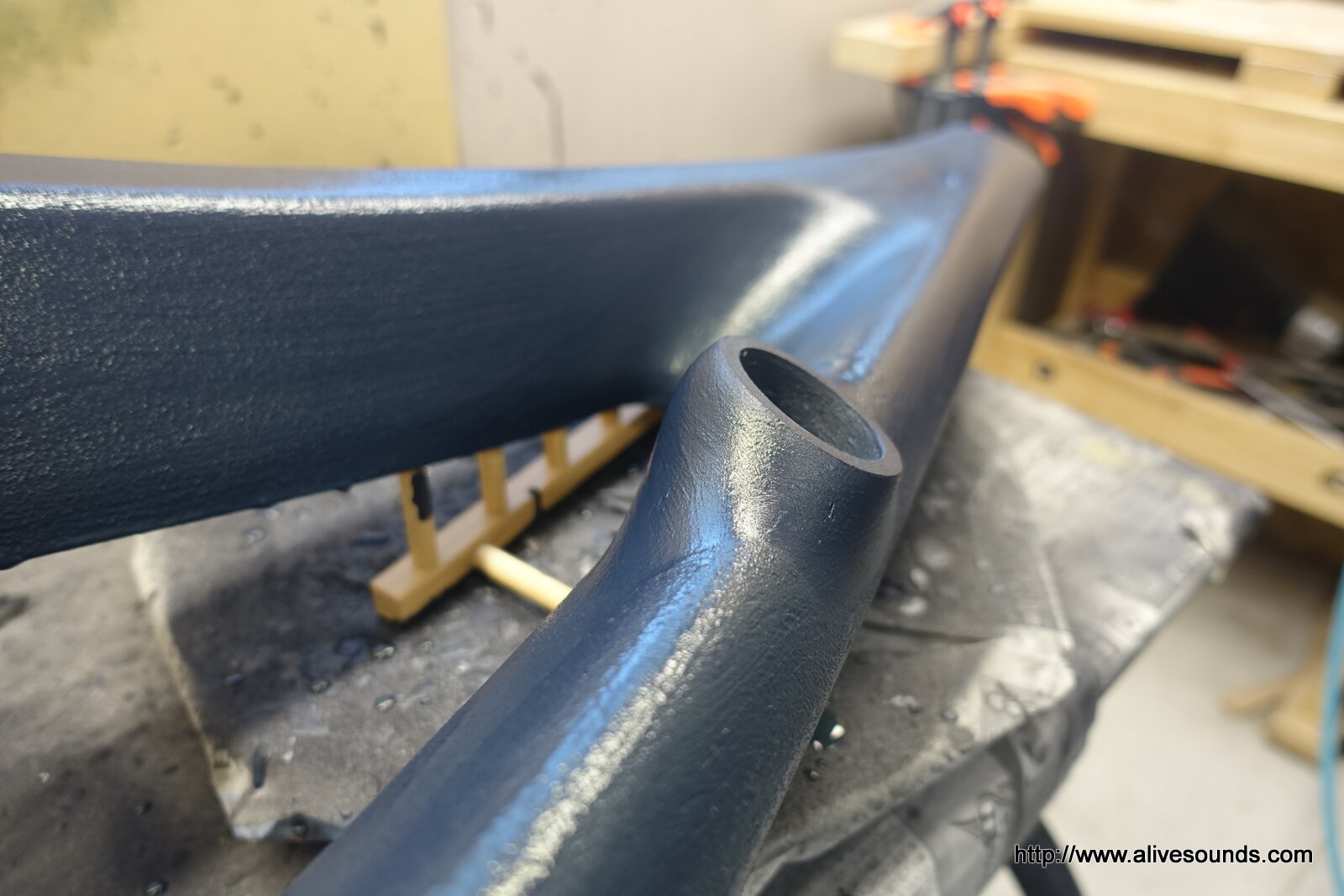

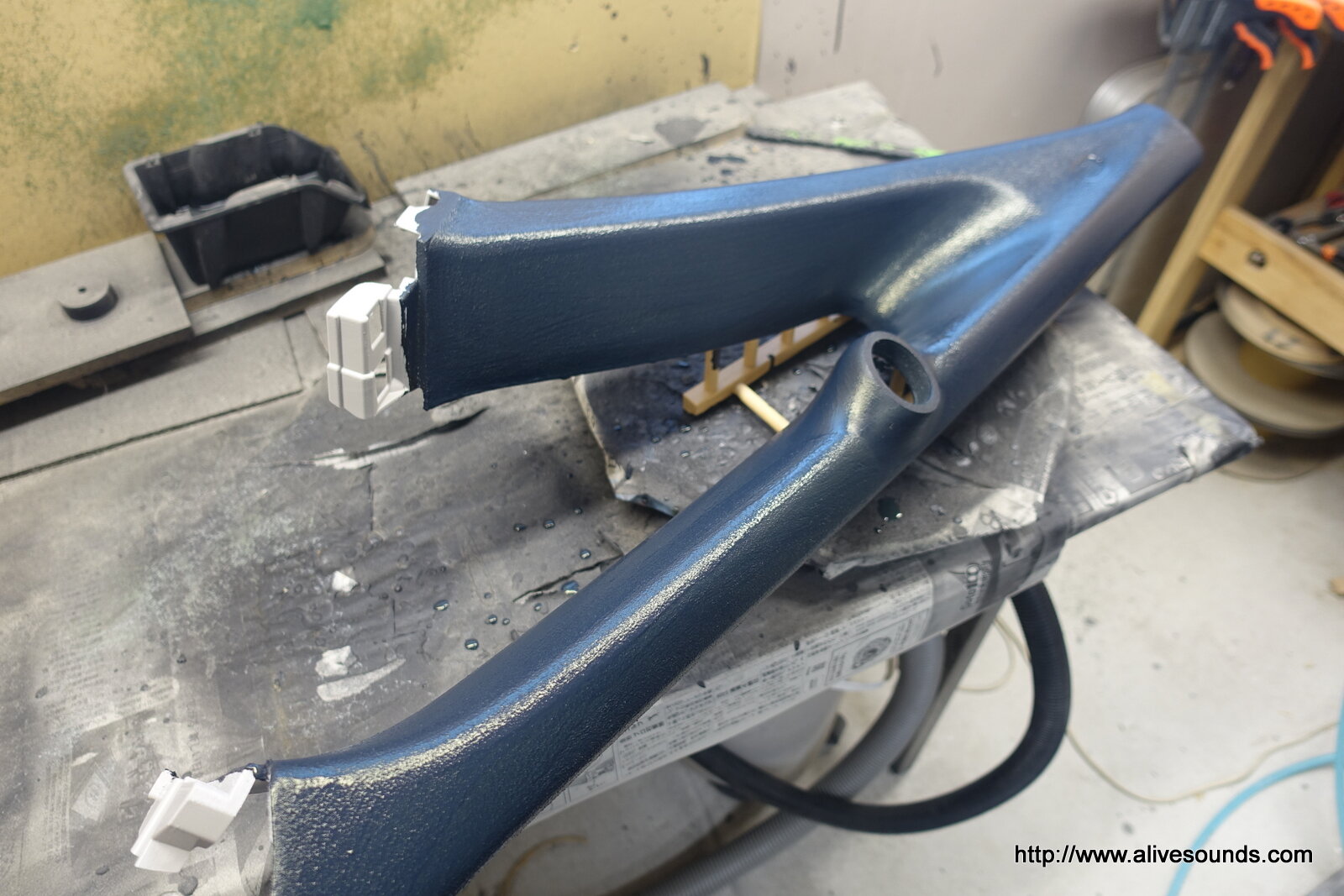

造形出来たら制振塗料ダイポルギーをピラー前面に塗り込んでいきます。
ピラー自体の余計な共振を防ぐ効果があります。

DSC08190DSC08191

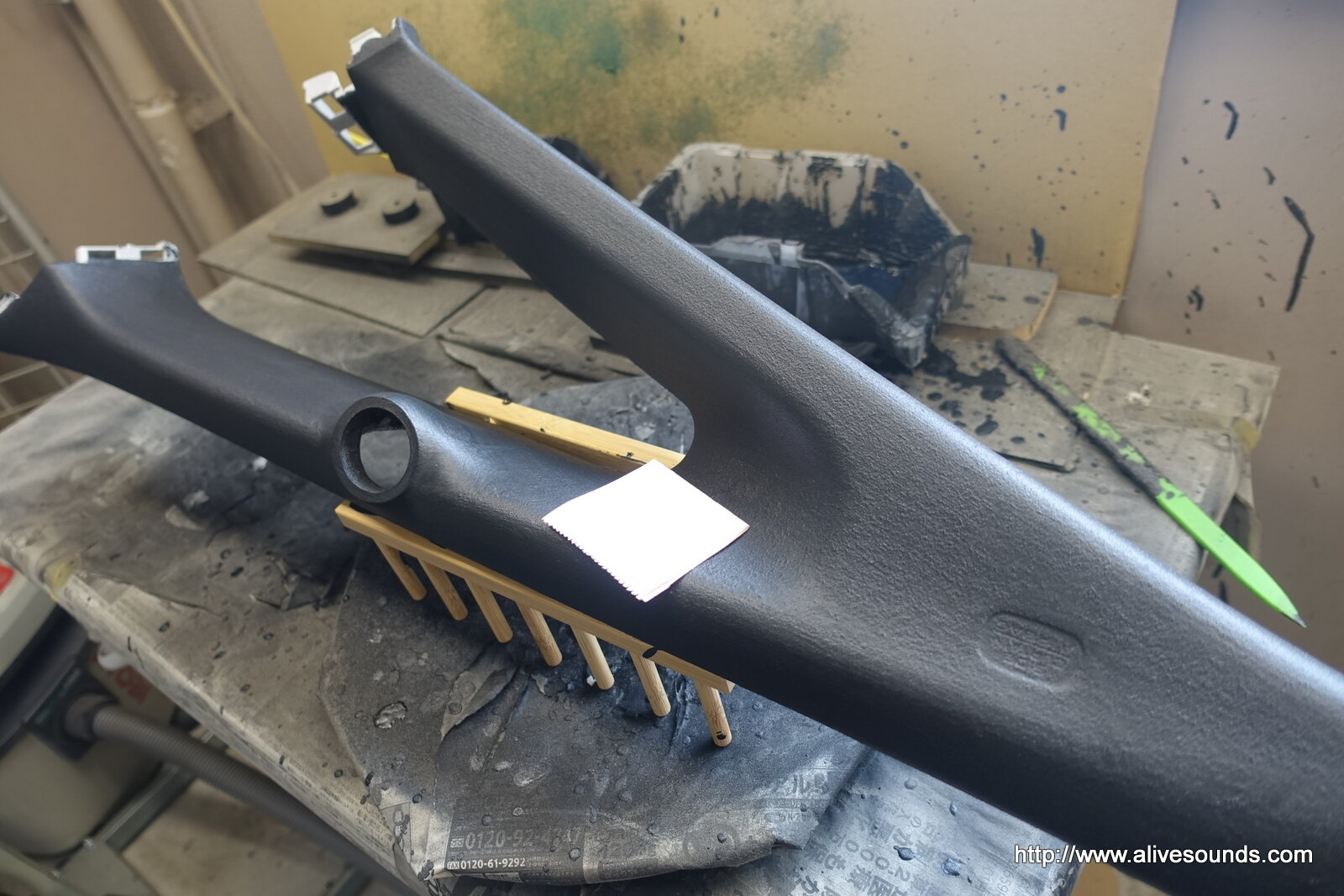

何回かに分けてしっかりと塗り込んで、しっかりと乾燥させます。

DSC08192DSC08193

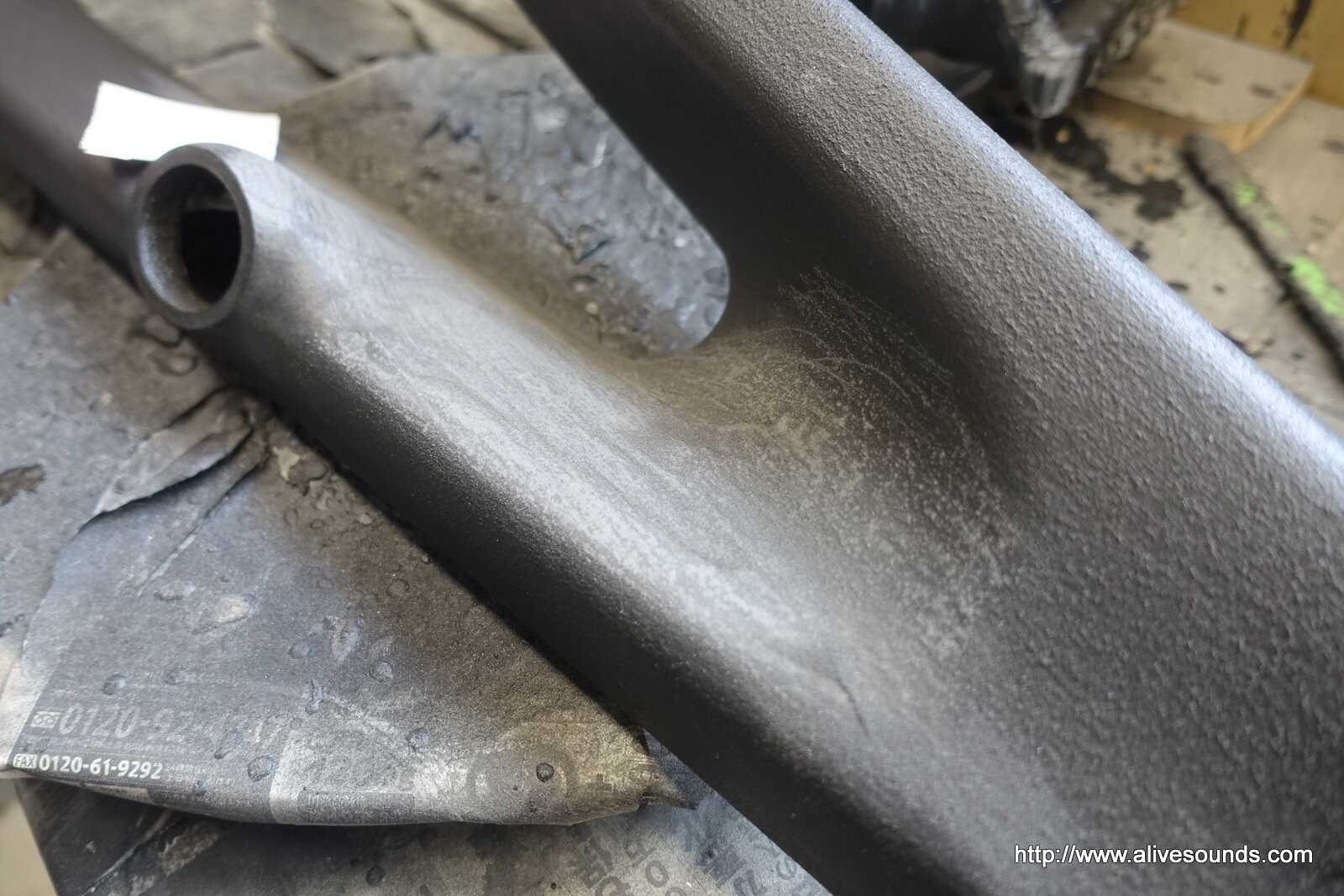

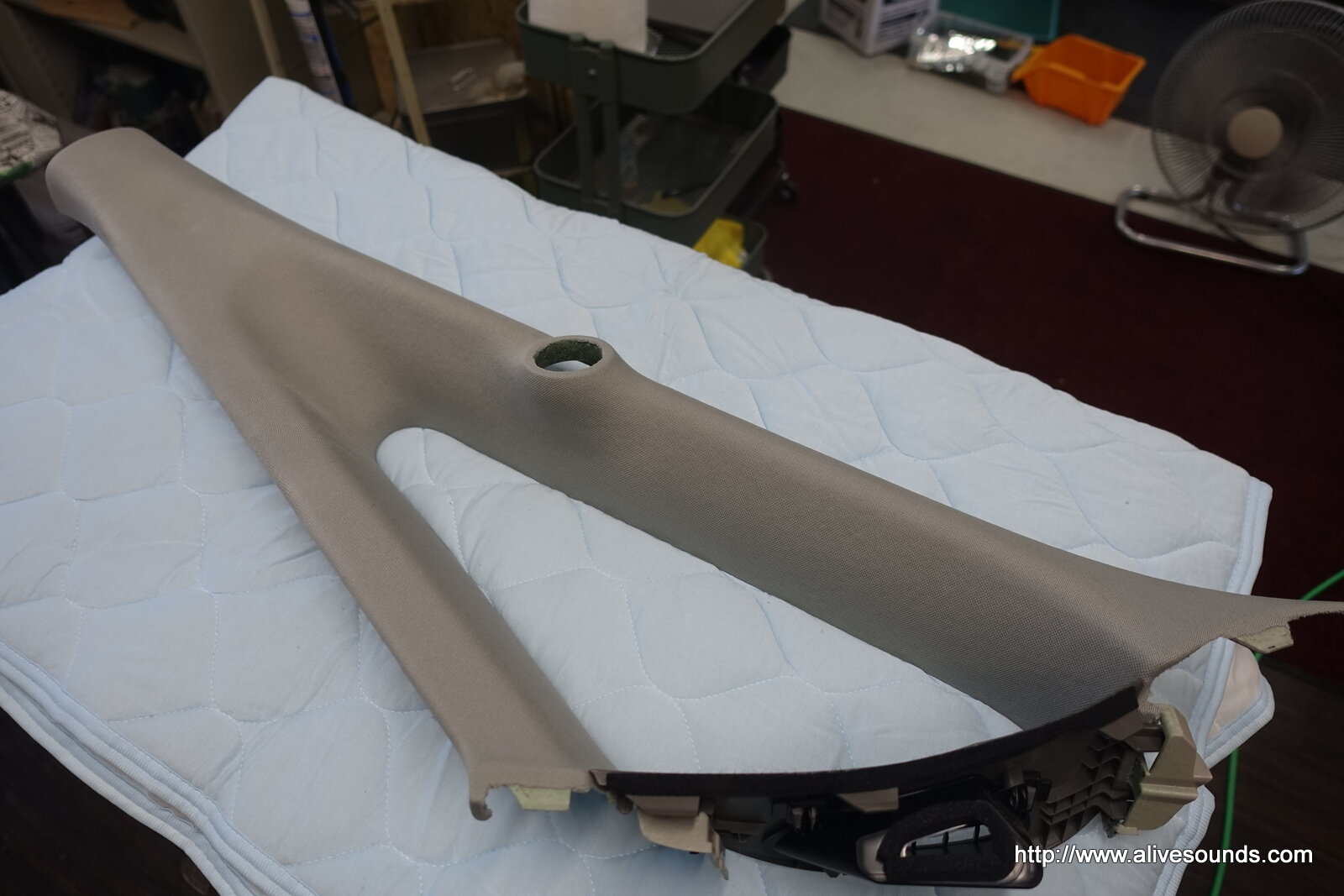

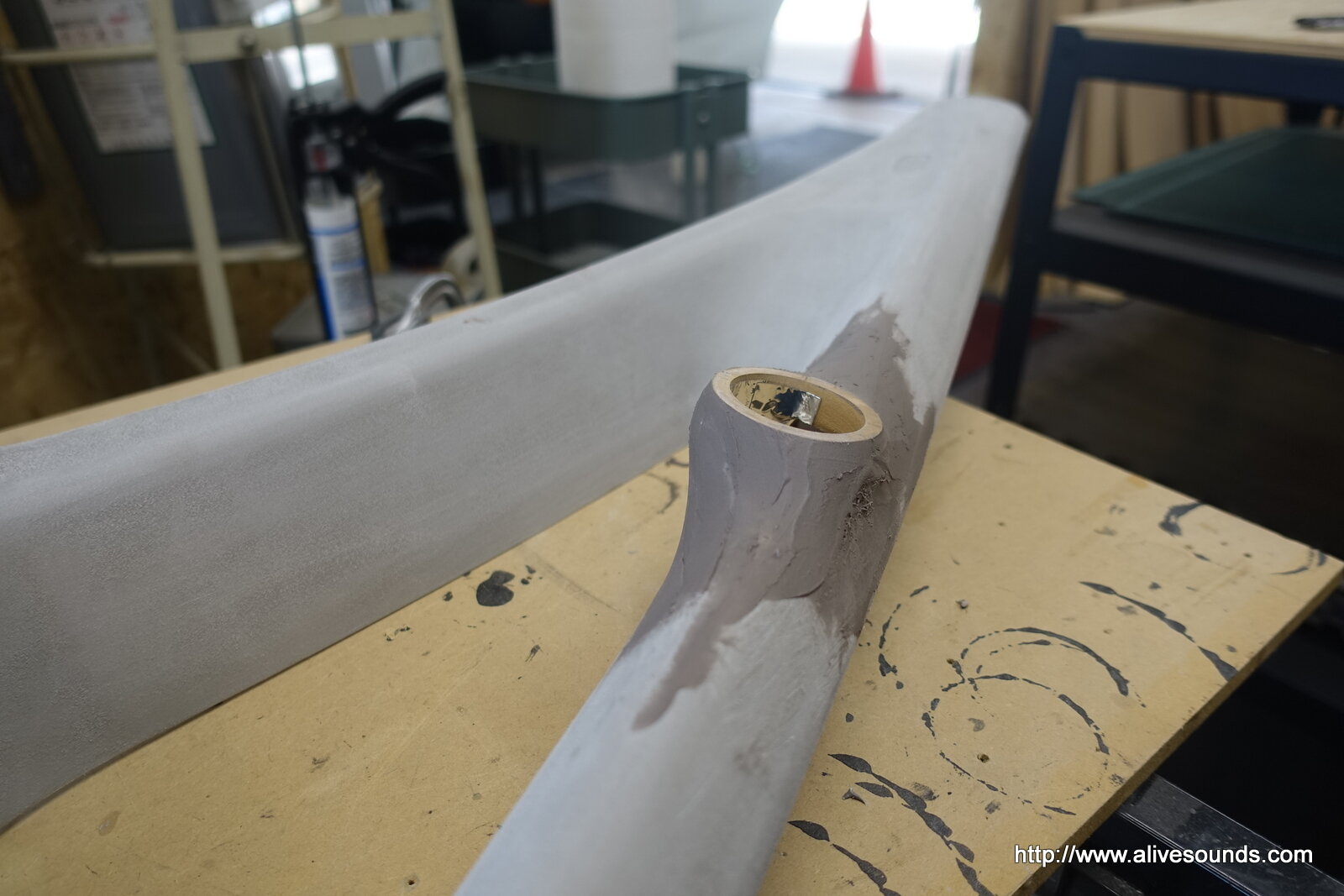

乾燥後、ペーパーでダイポルギーの凸凹を削り取ります。

DSC08194DSC08195

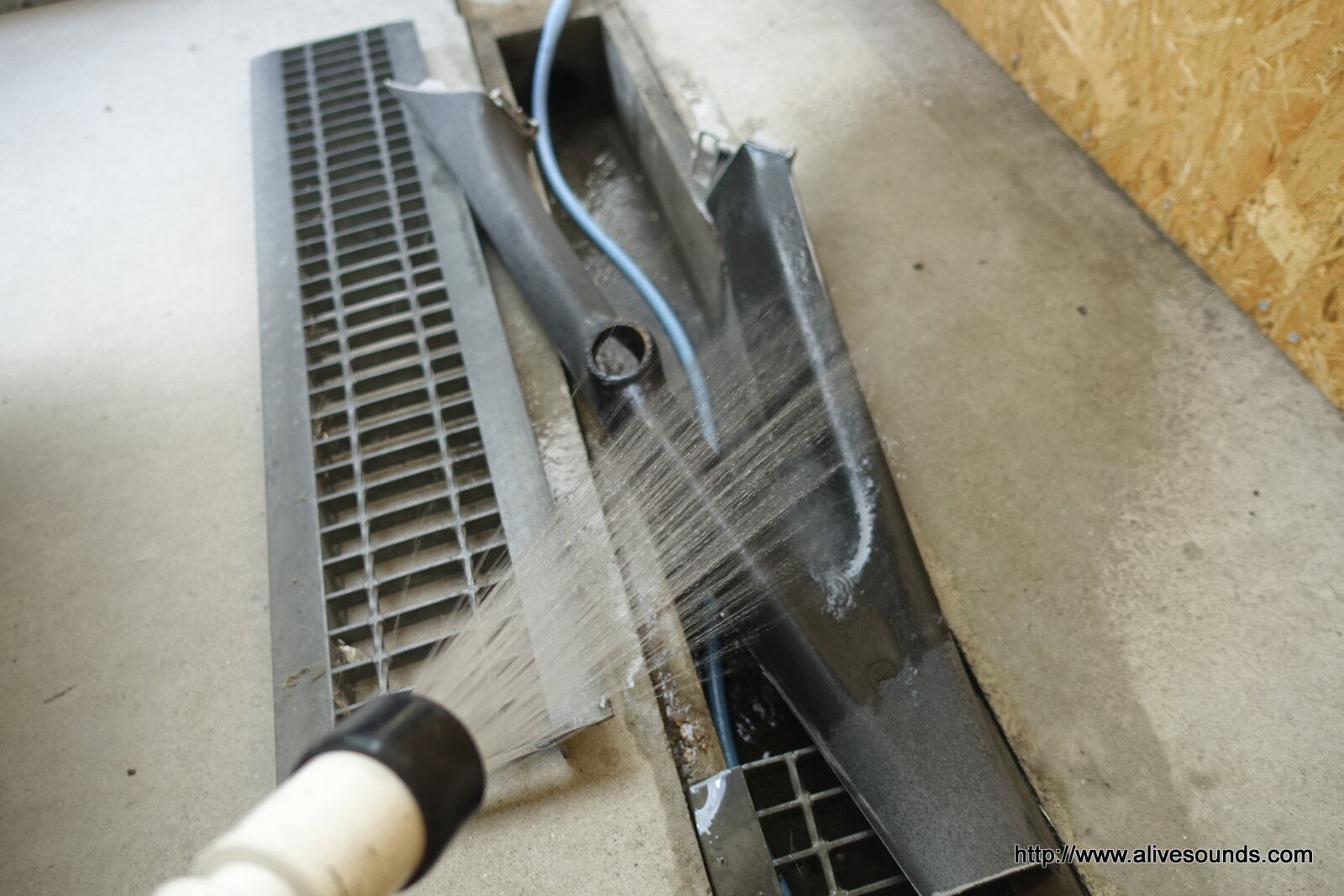

ダイポルギーの削りカスをシャワーで洗い流して天日干し。

DSC08196

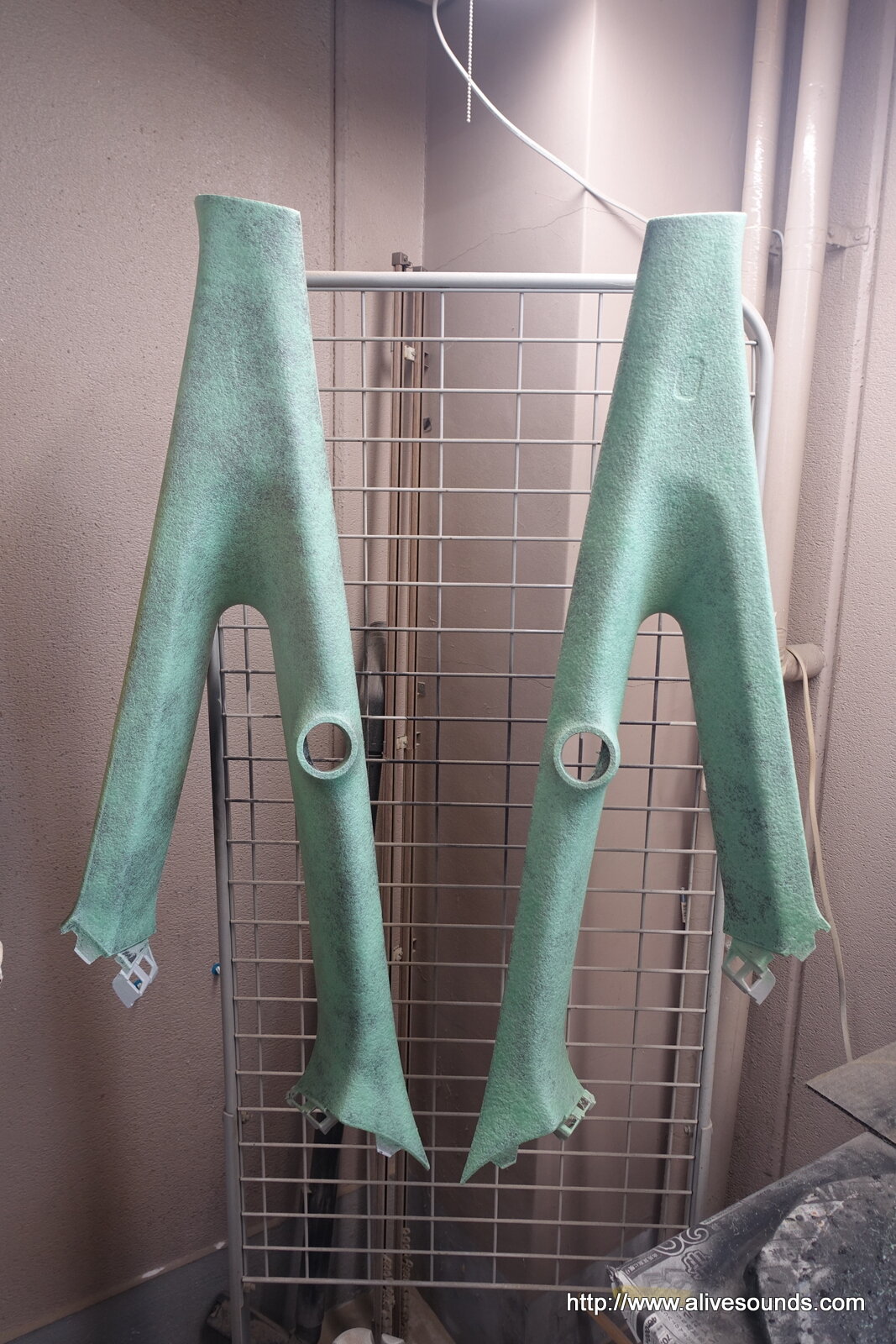

生地を巻く為に耐熱ボンドを吹き付けてある程度乾燥させます。

DSC08204DSC08205

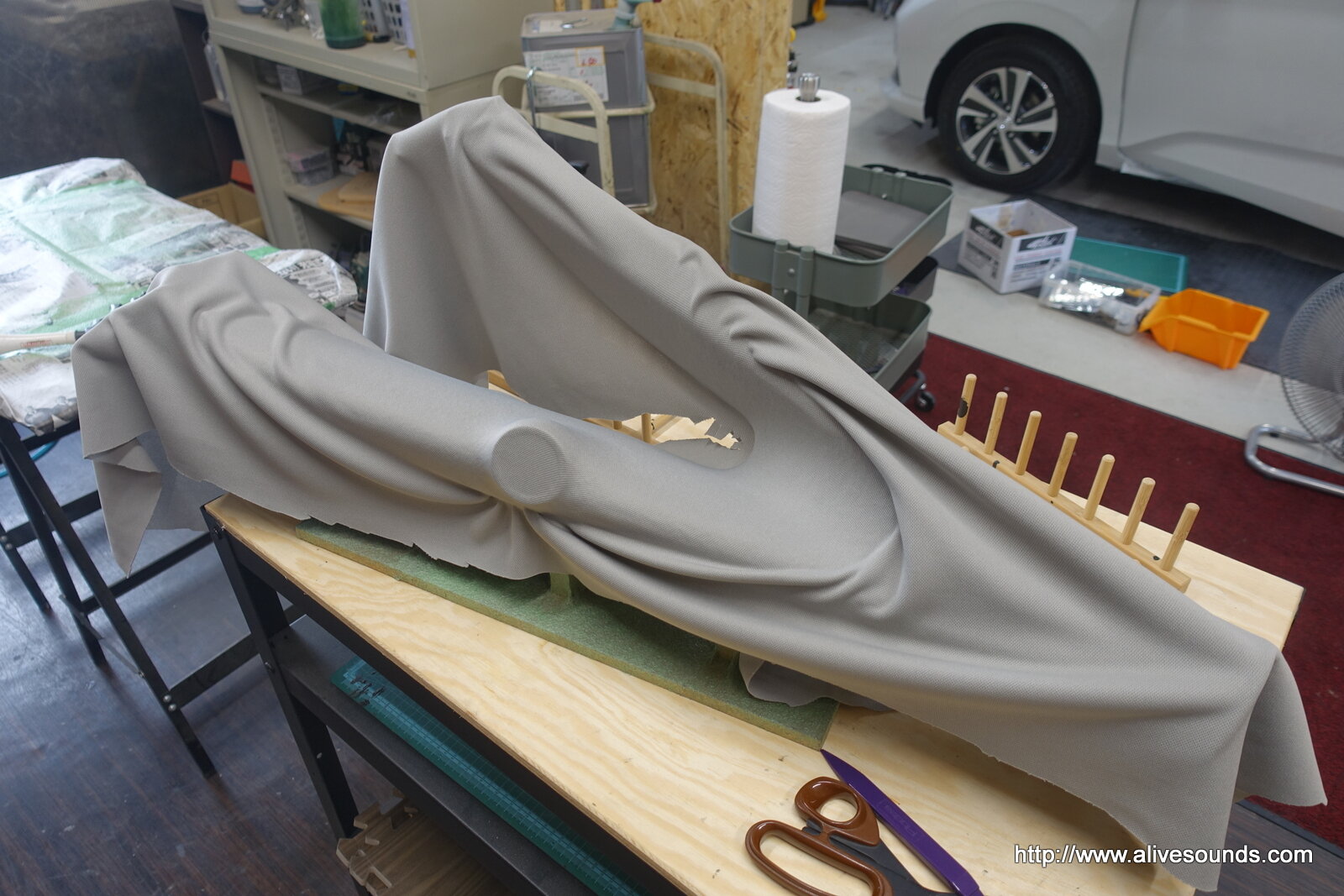

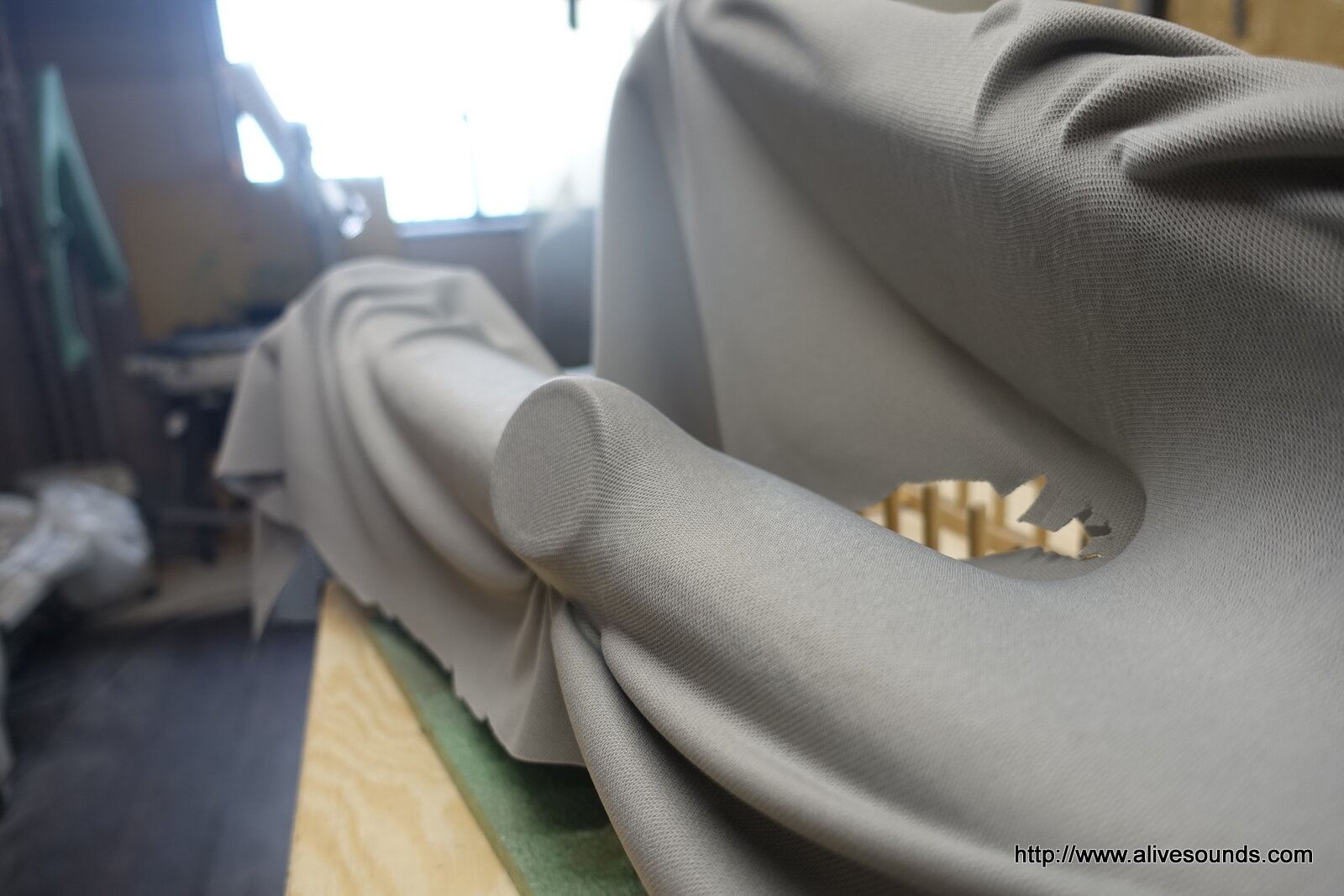

いよいよ最終工程の生地貼りです。
二股タイプのAピラーへの生地貼りは難易度がグッとアップします。

DSC08206

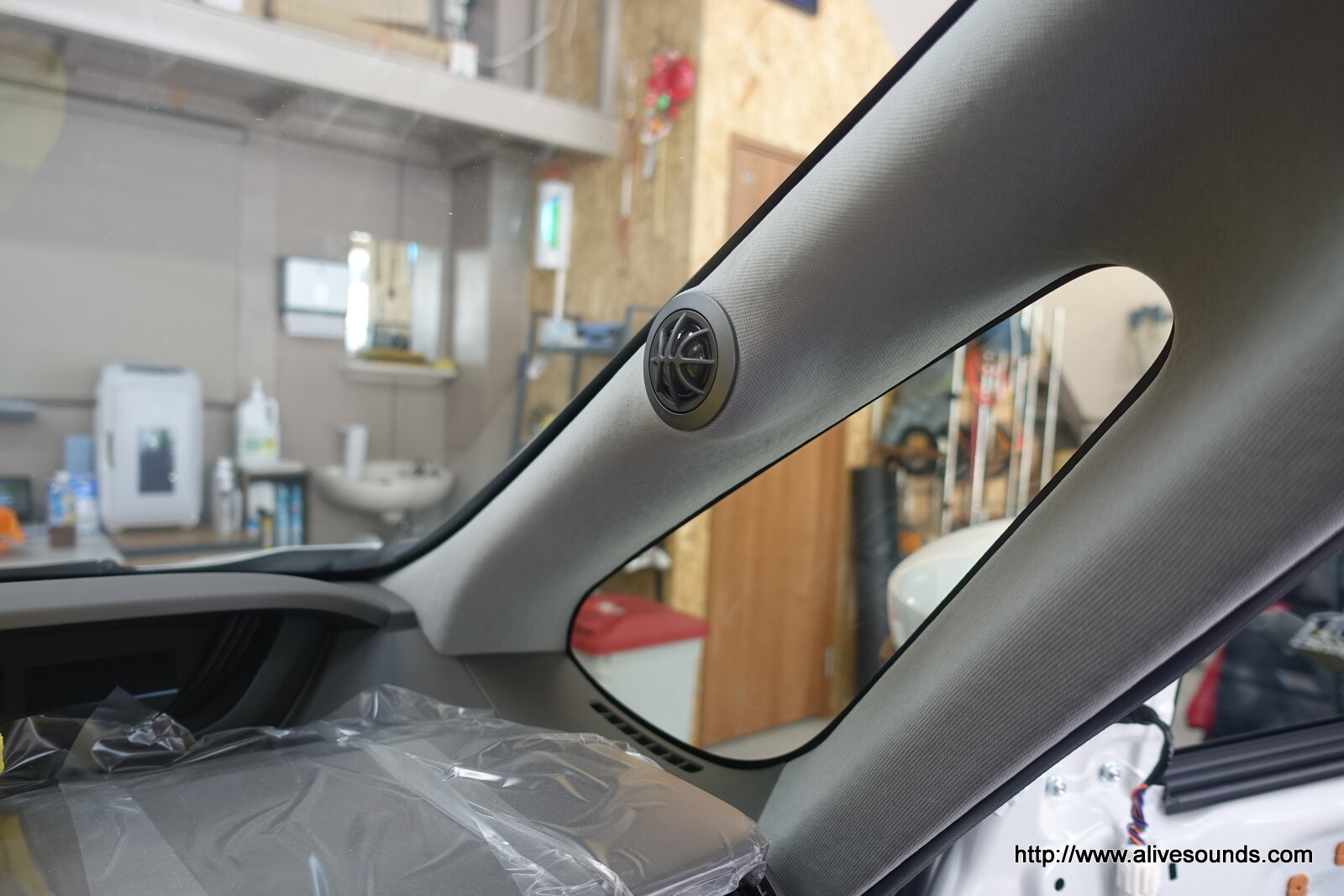

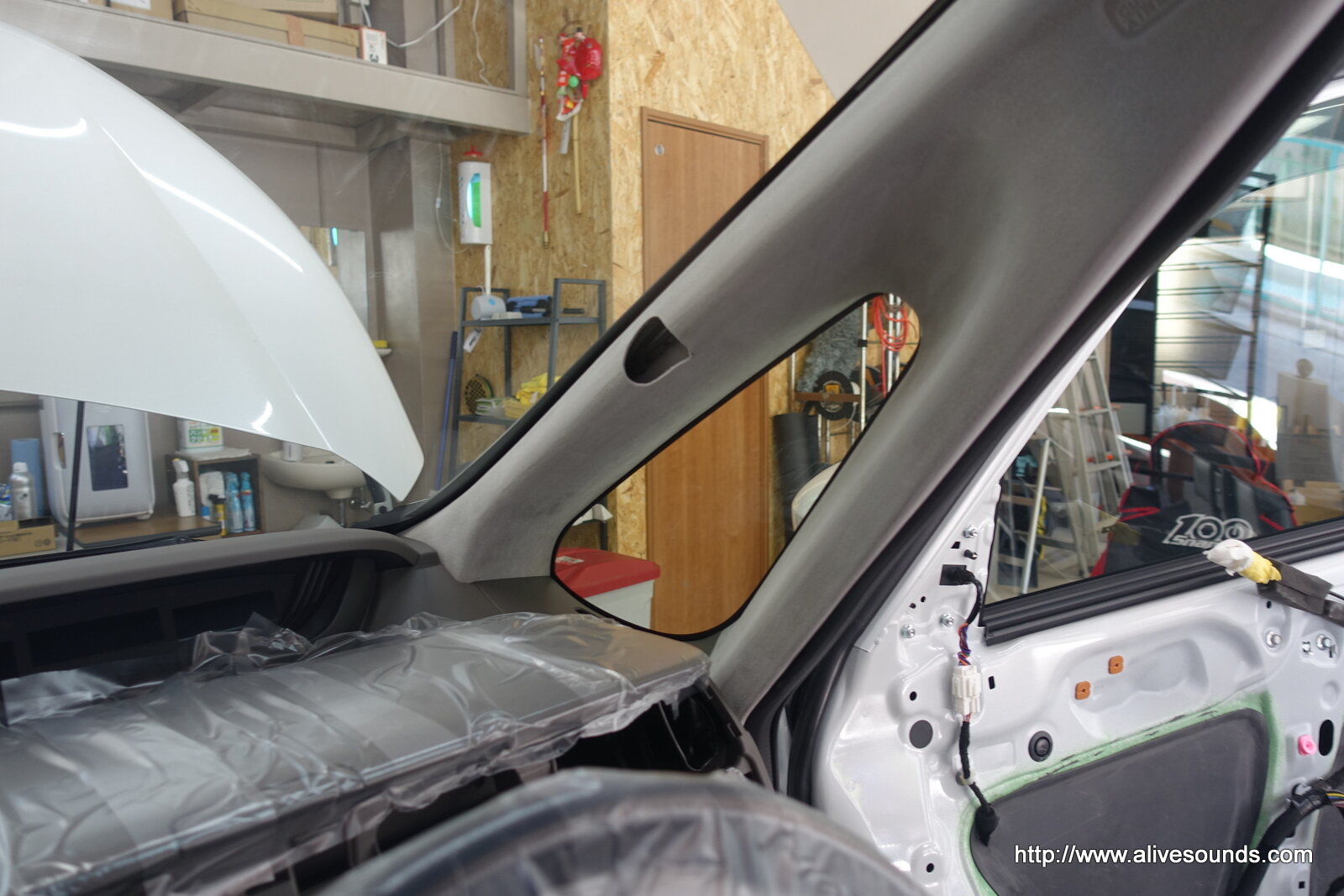

生地貼り完成!!

DSC08211DSC08212

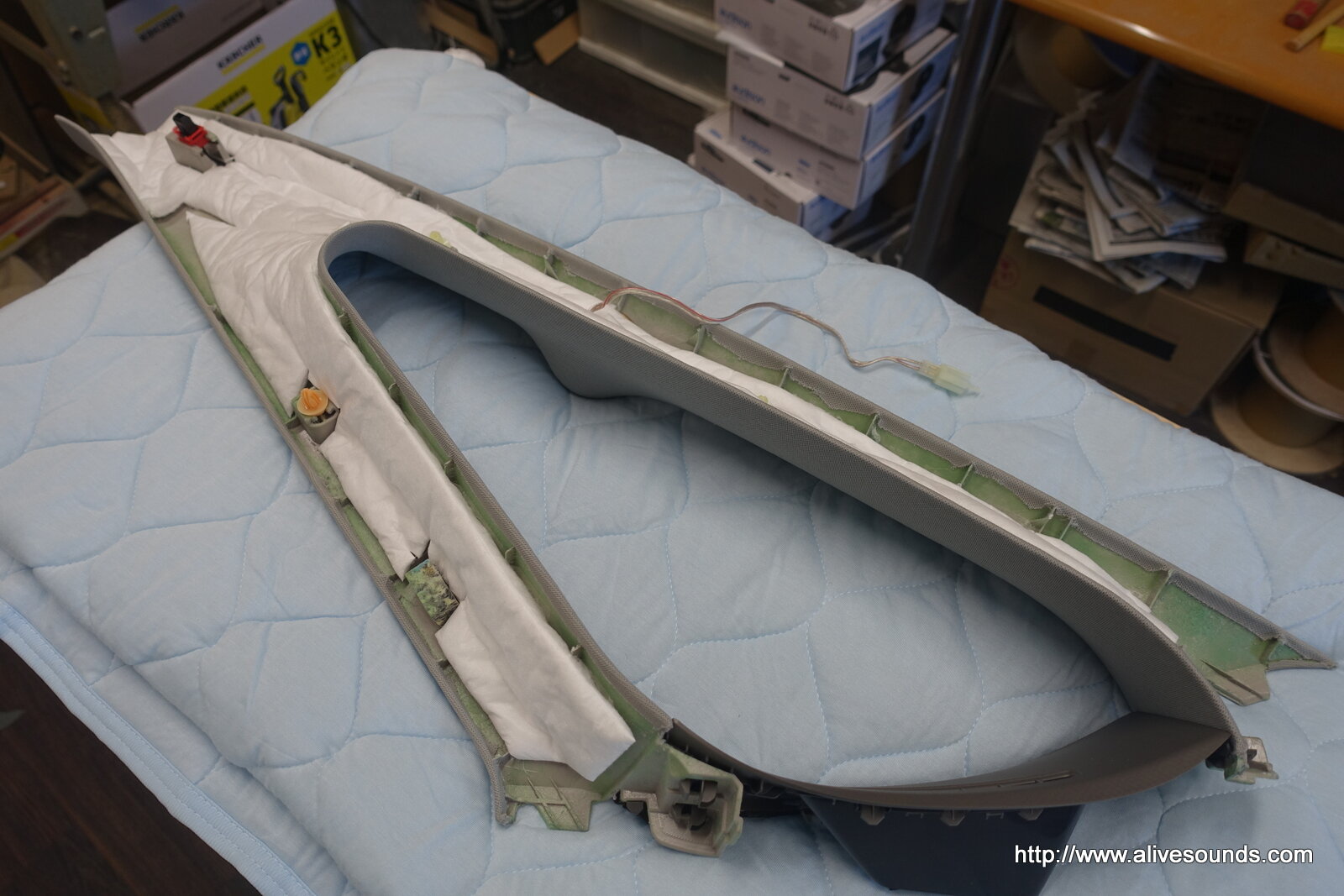

ピラー裏にはシンサレート吸音材を貼り付けます。

DSC08209DSC08210

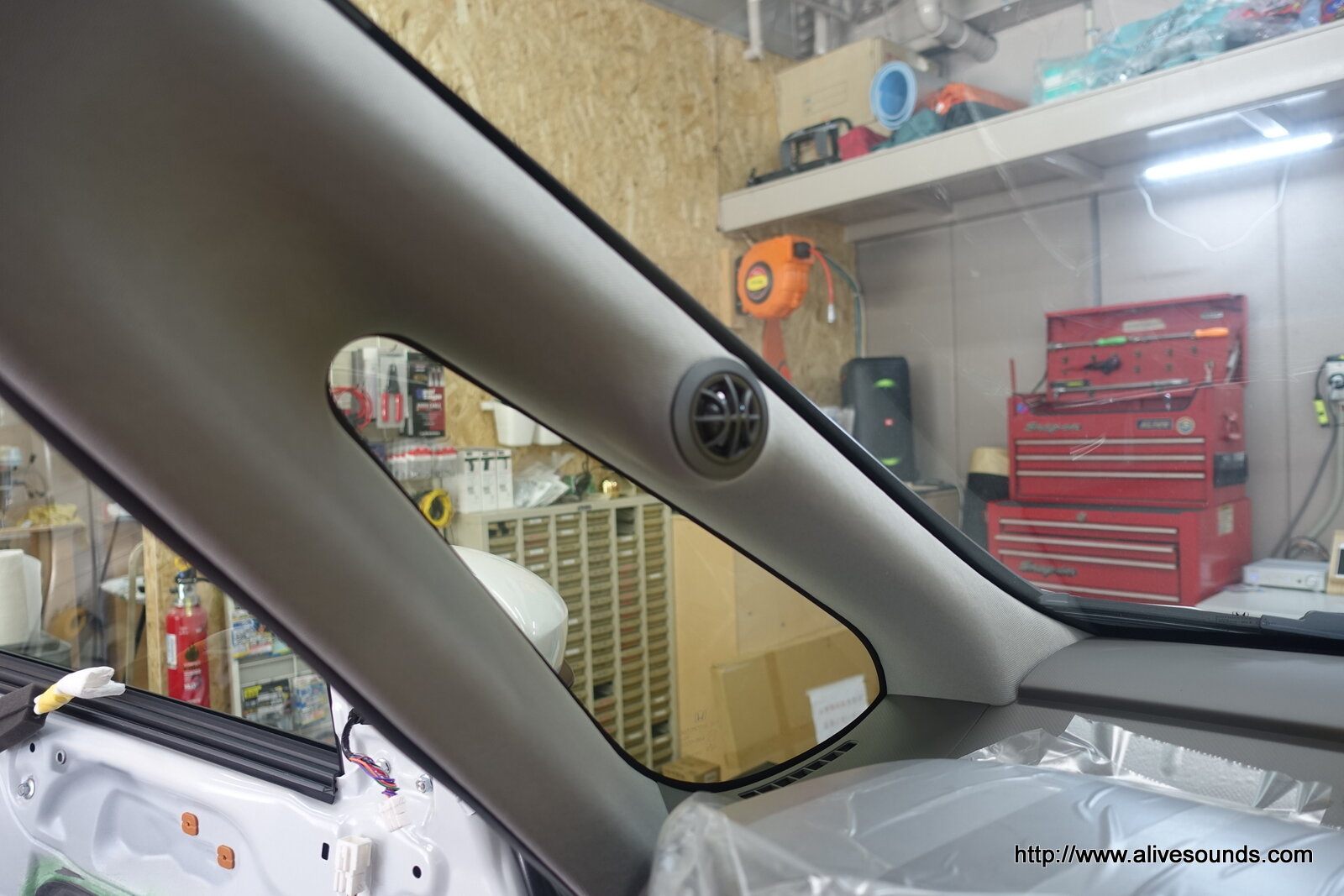

これで完成!!
