本日はお初のお車です。

DSC00000

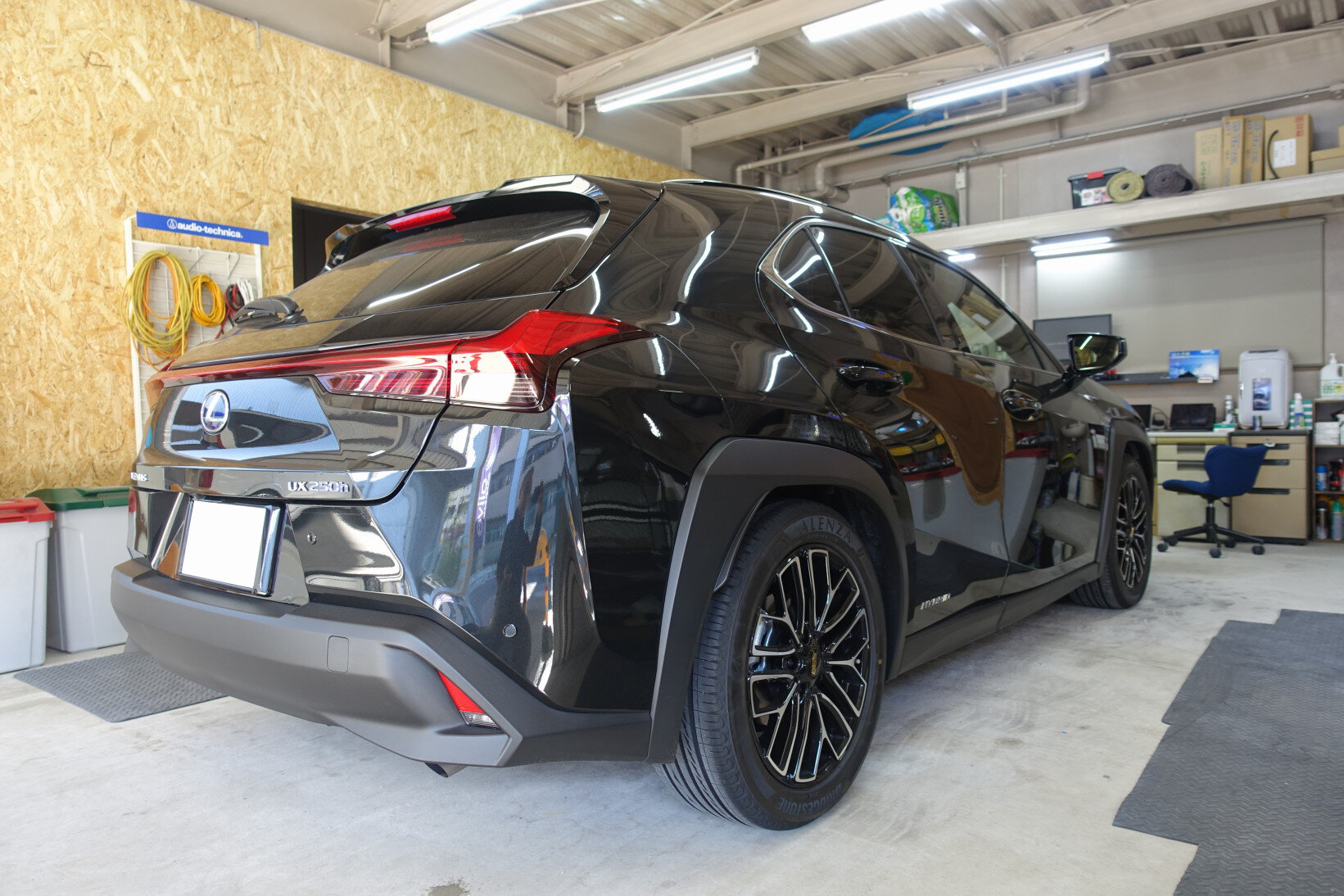

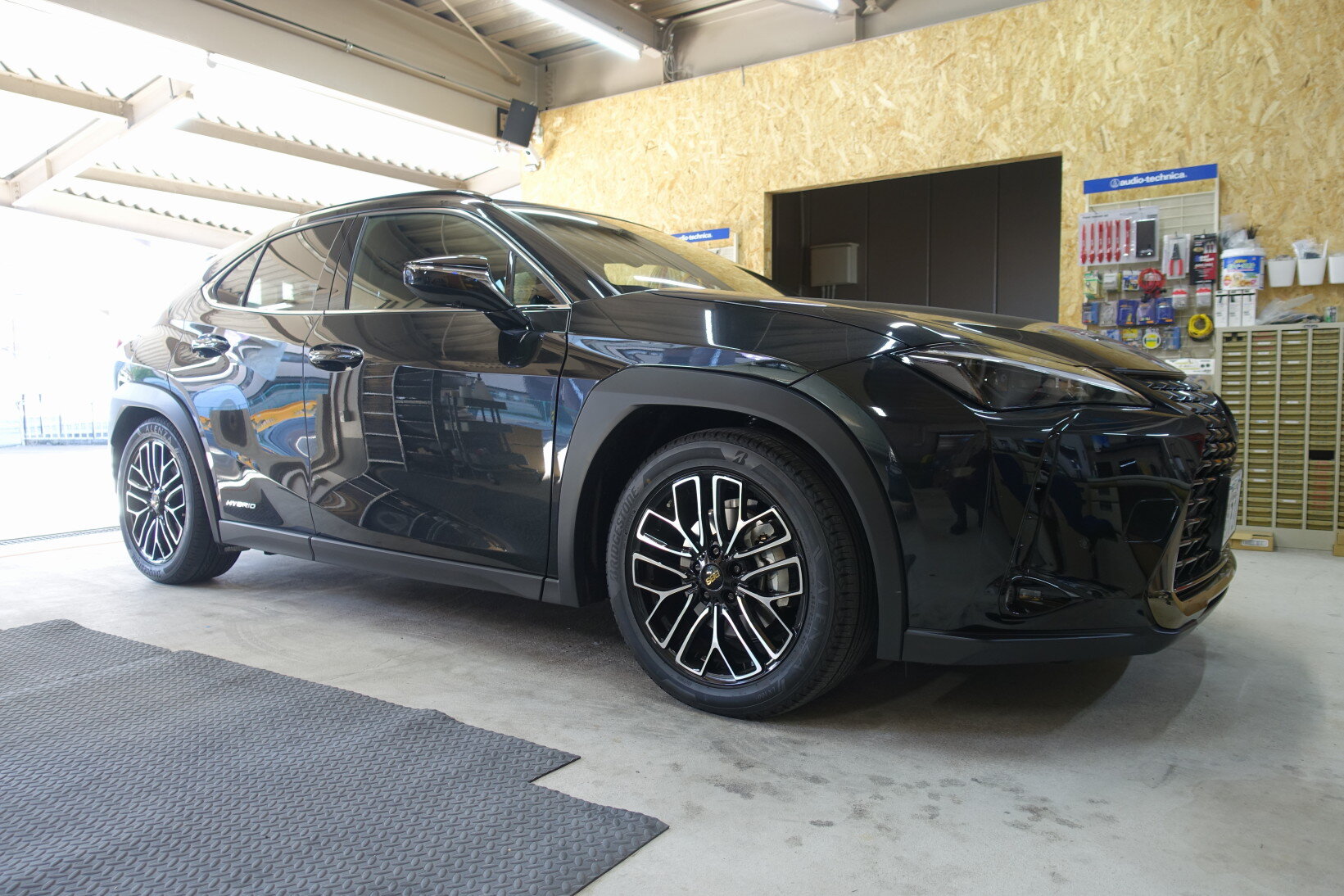

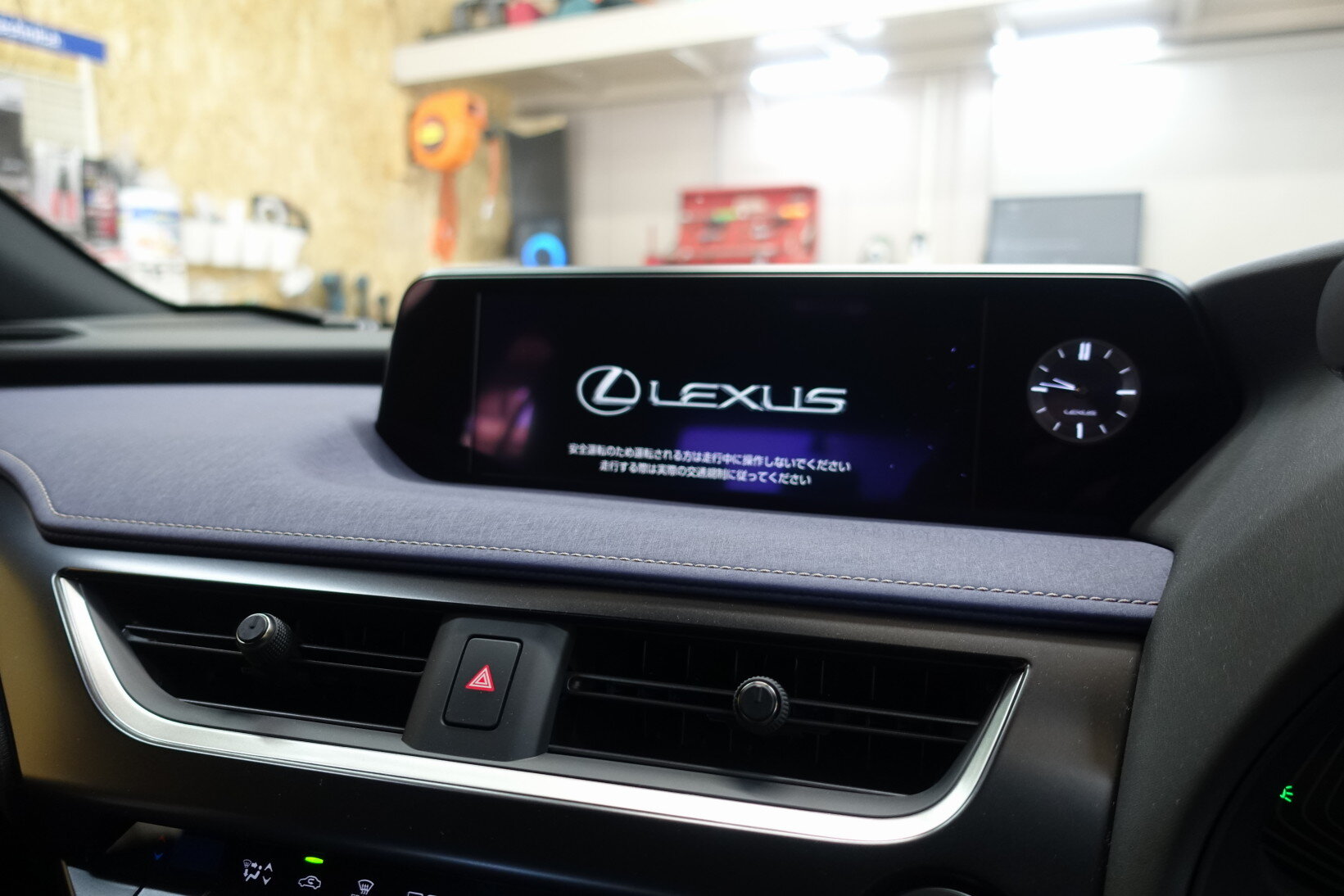

LEXUS UX250h

DSC00003
渋いですね!!


ご依頼いただいた施工内容はここ最近秘かなブームとなっている・・・
『スーパーデッドニング&スーパーチューニング・フロント&リア同時施工』です。

● 詳しくはこちらの記事をご参照ください。



DSC00004
このUXのオーディオは標準タイプですが、専用アンプにより各スピーカーへの信号がそれぞれ制御されているため安易にスピーカー交換が出来ません(音のバランスが崩れて逆効果になります)。


そんな純正オーディオシステムにこそ今回の施工メニュー『スーパーデッドニング&スーパーチューニング・フロント&リア同時施工』が威力を発揮します!!


DSC00005DSC00011

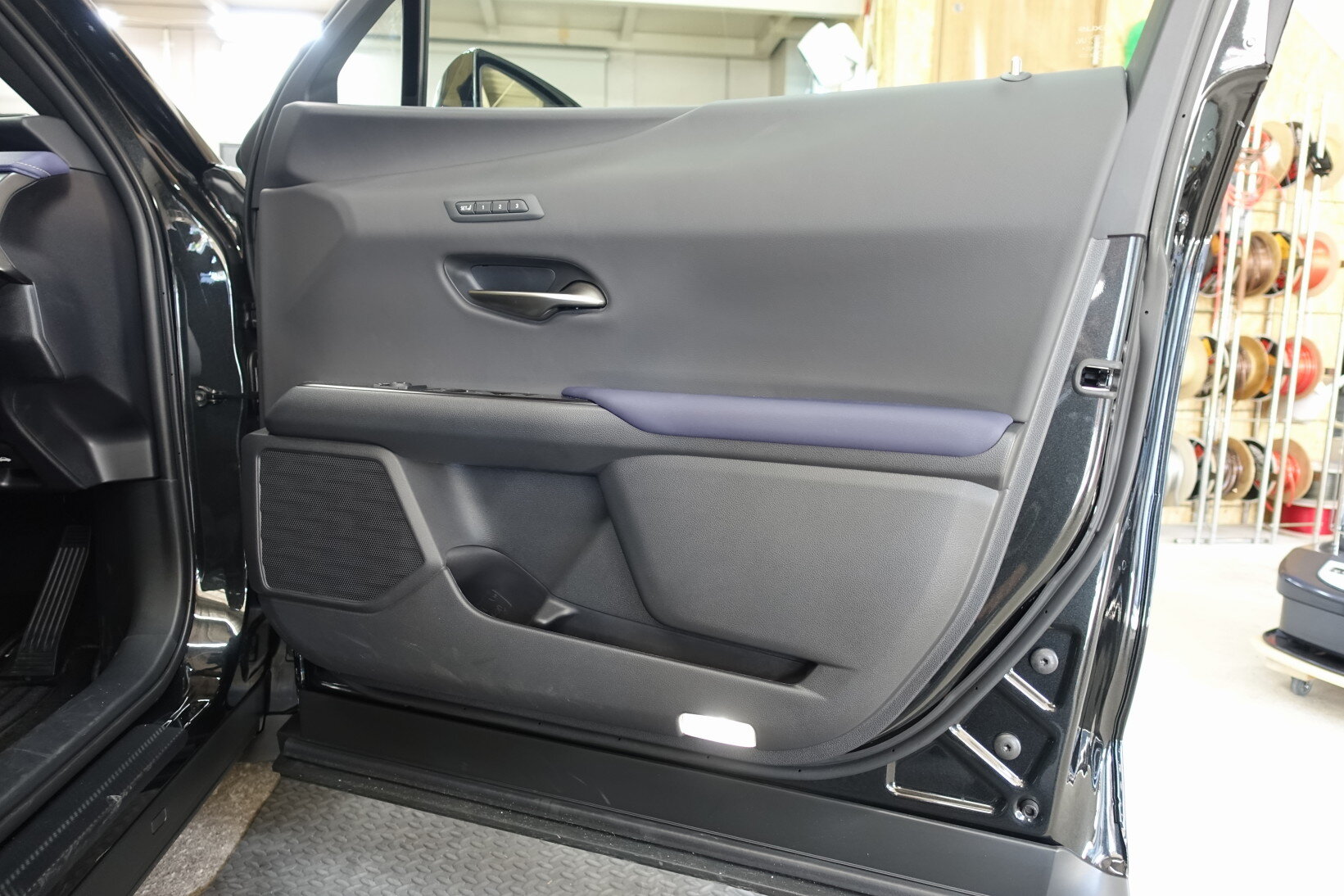

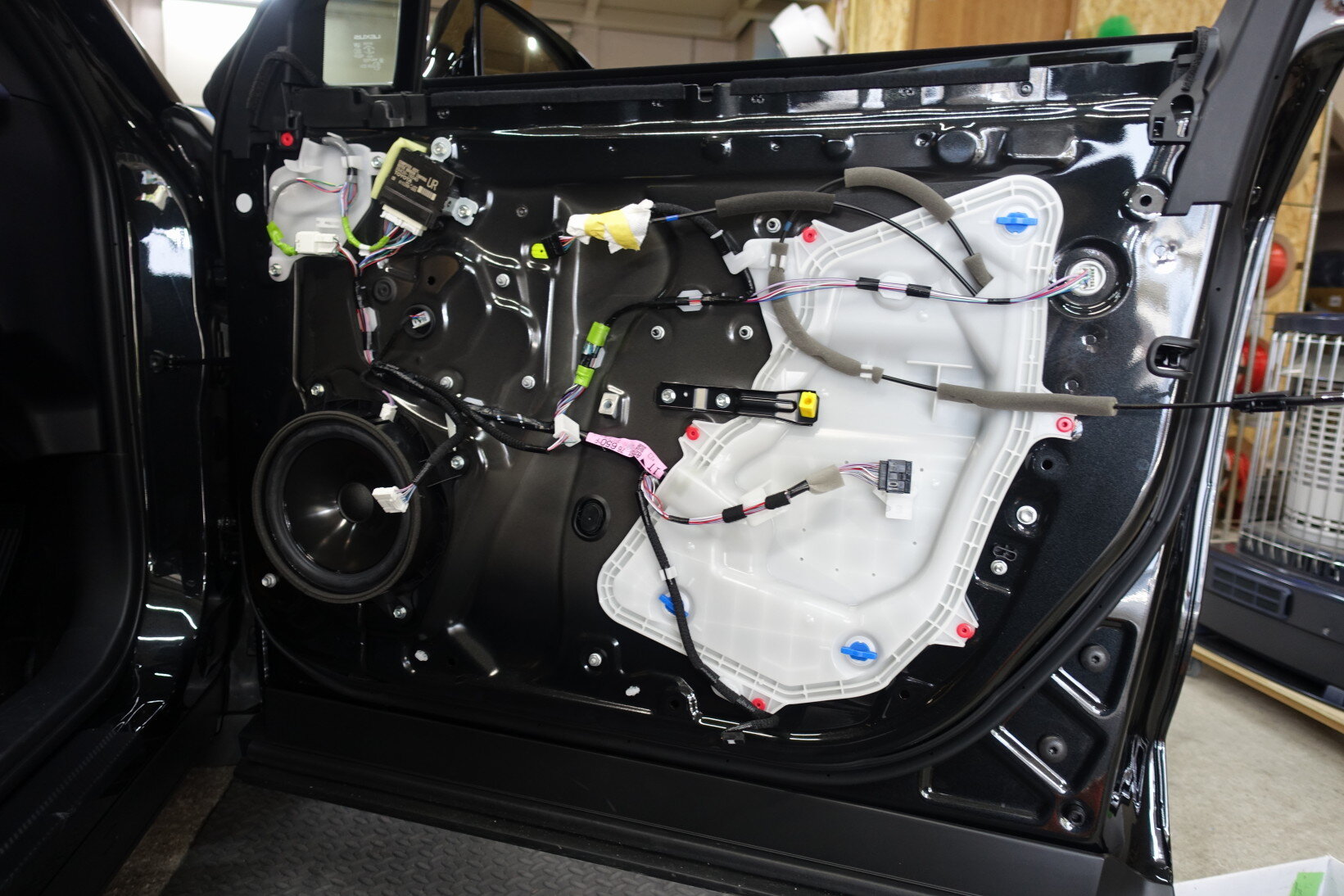

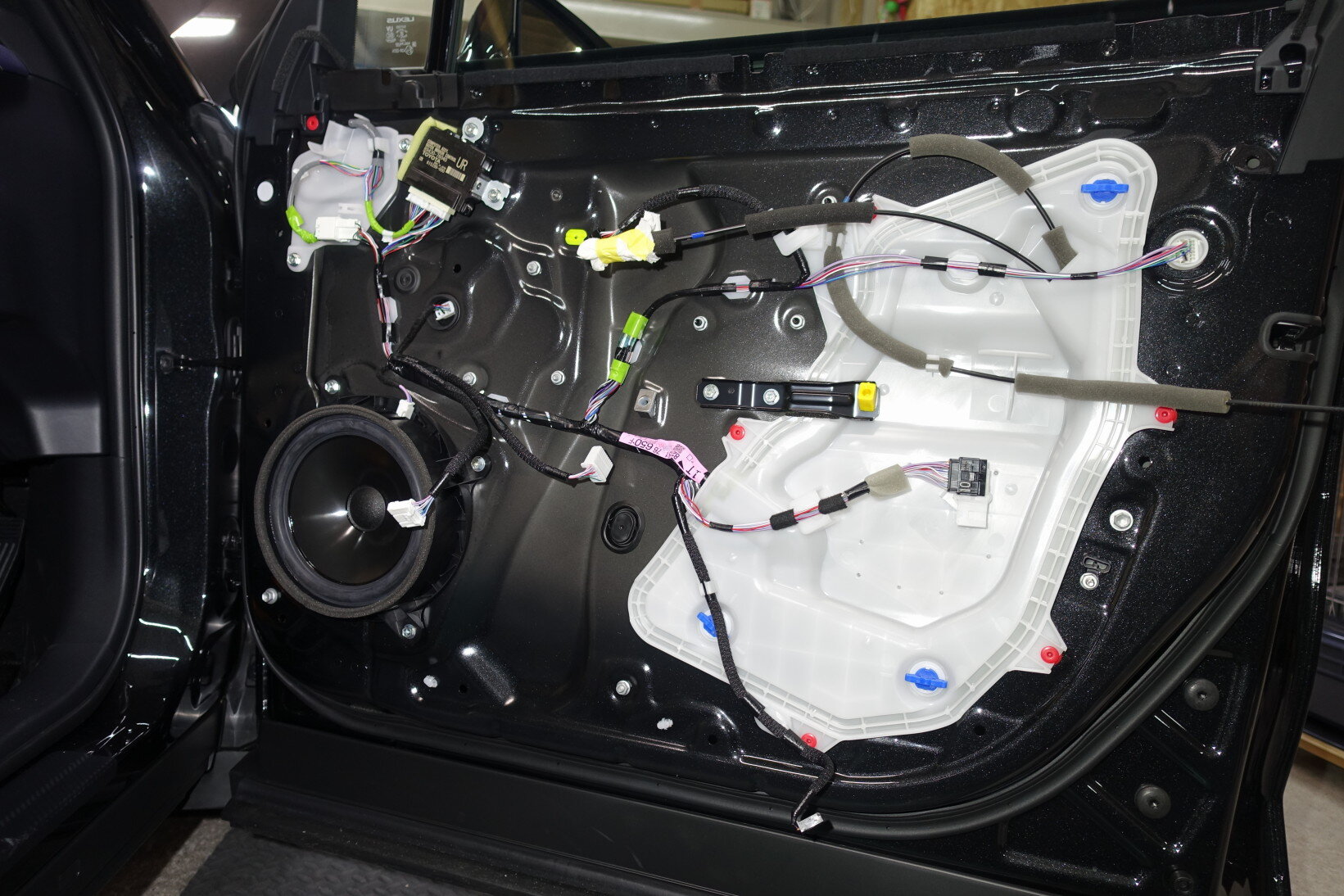

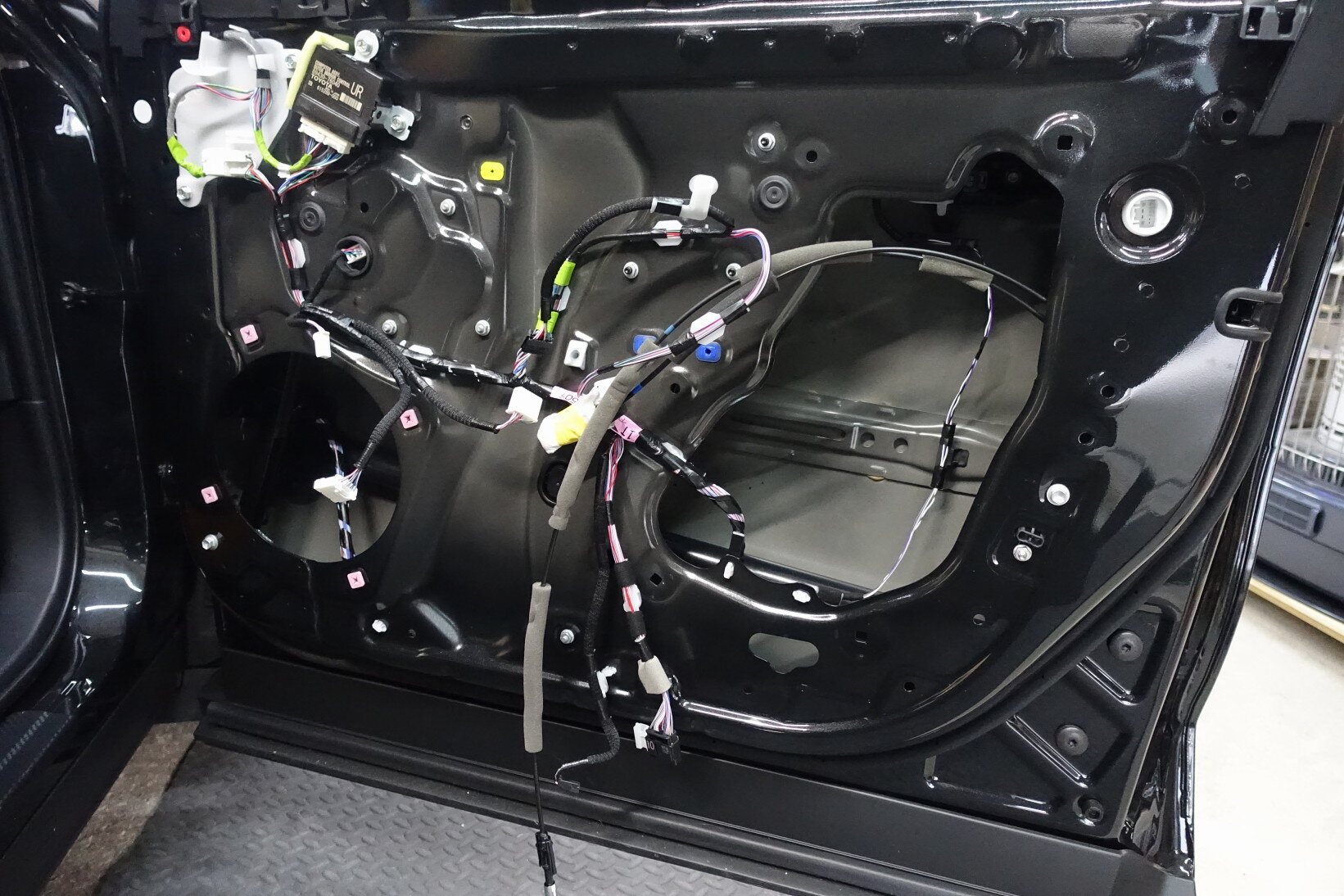

フロントドア。

DSC00012DSC00013

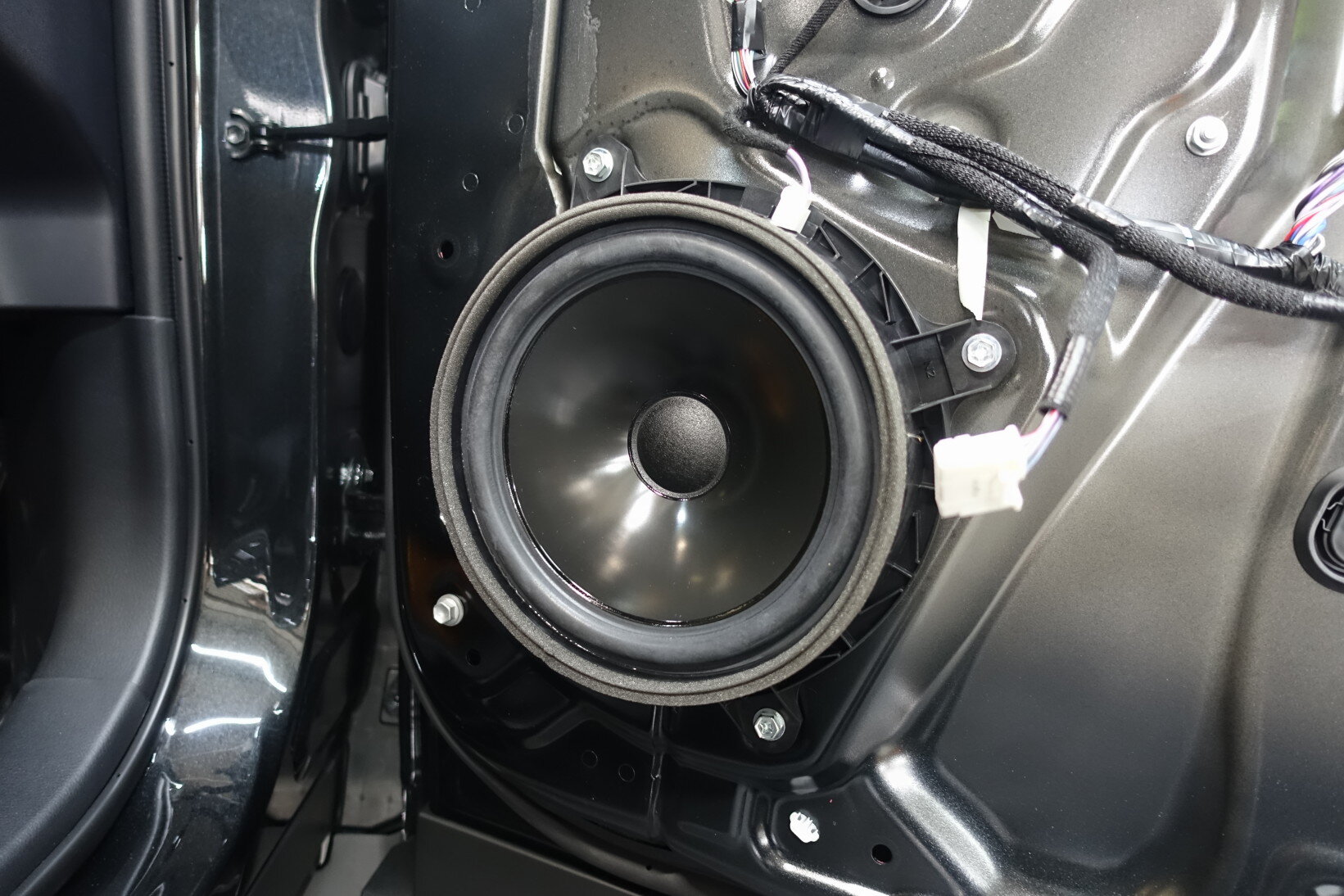

純正スピーカー。

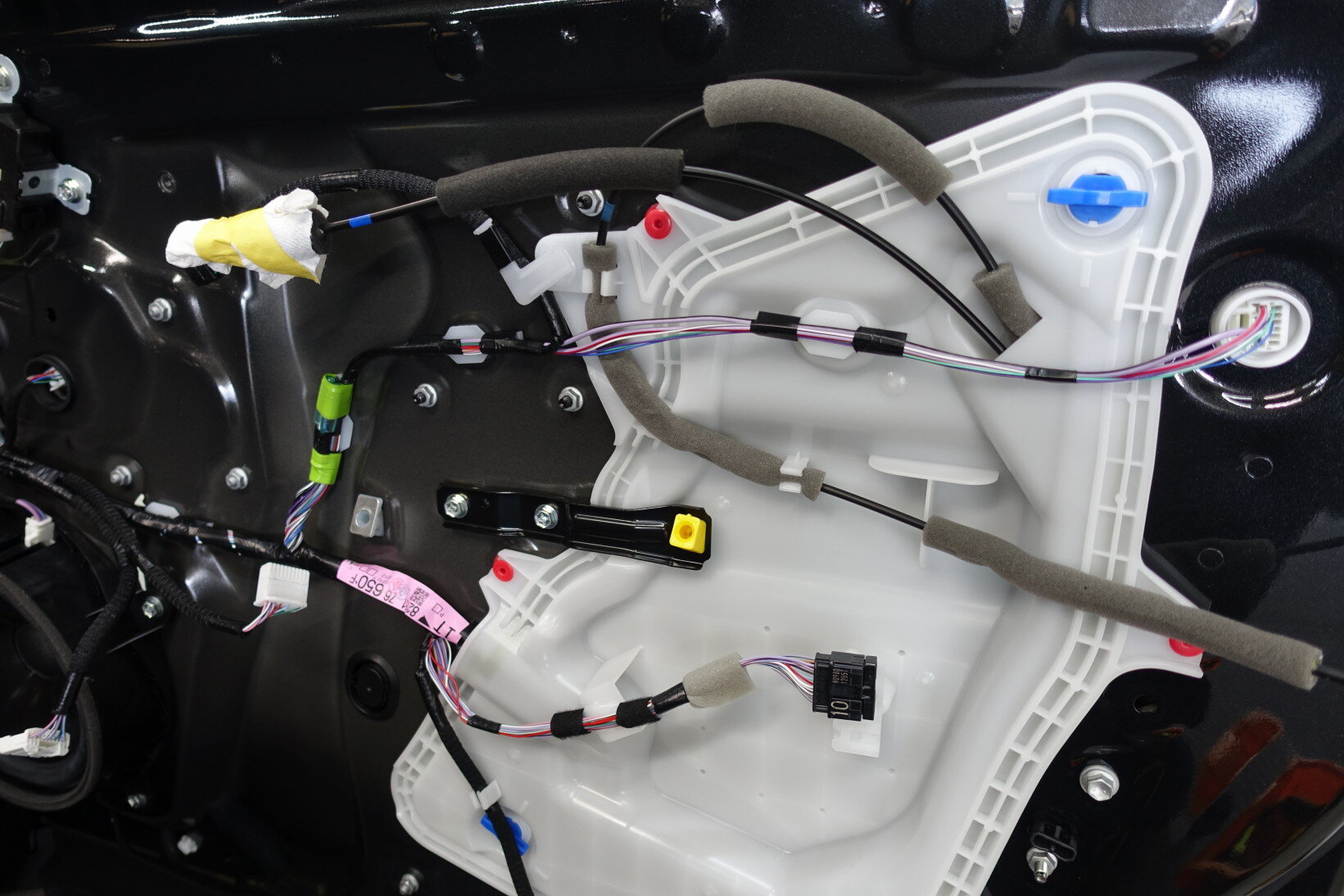

サービスホールは最近のトヨタ車同様専用の樹脂パネルでしっかりと塞がれています。

この樹脂パネルはエアバックセンサーに関連する重要なパーツなのでそのまま利用します。


DSC00009DSC00014

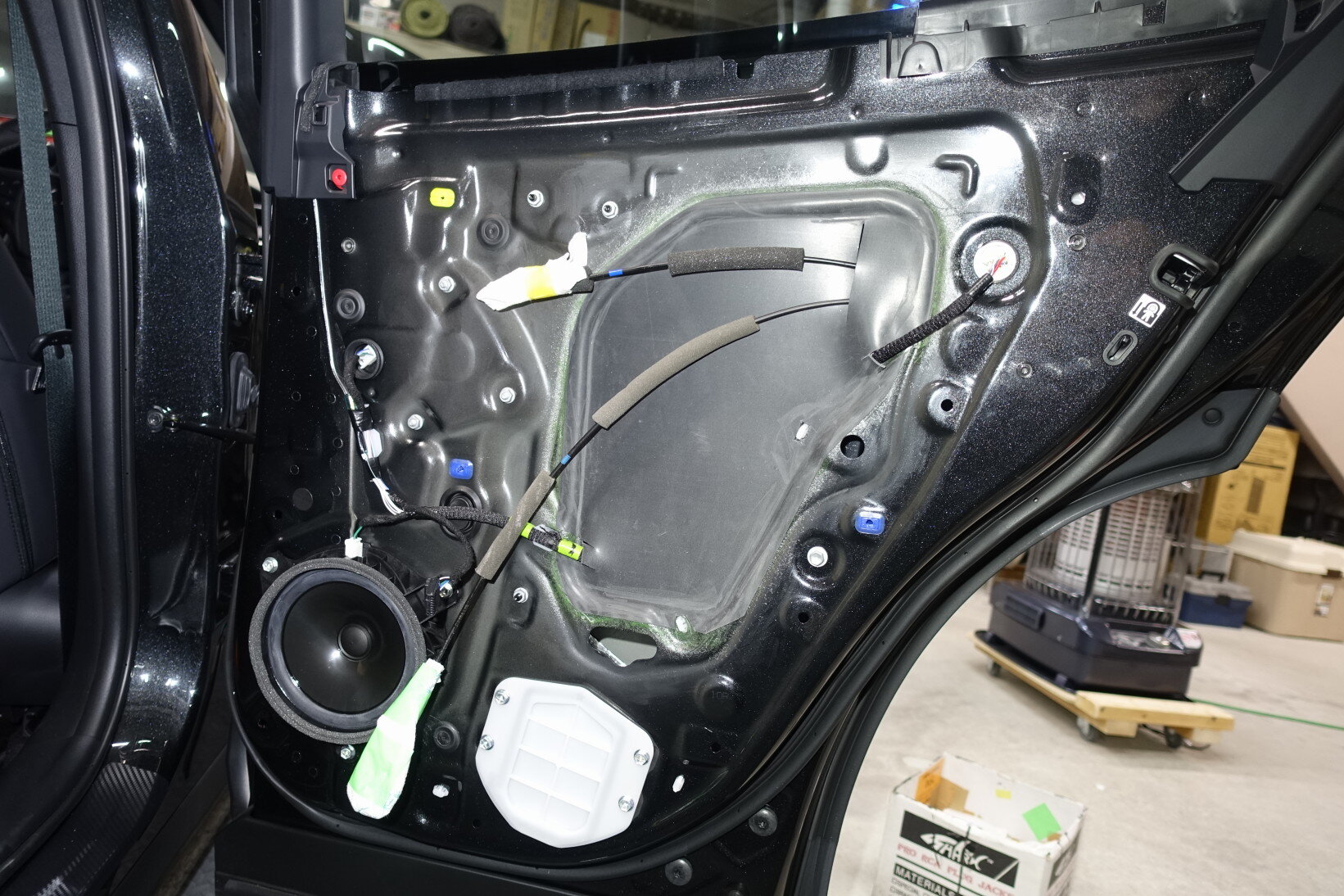

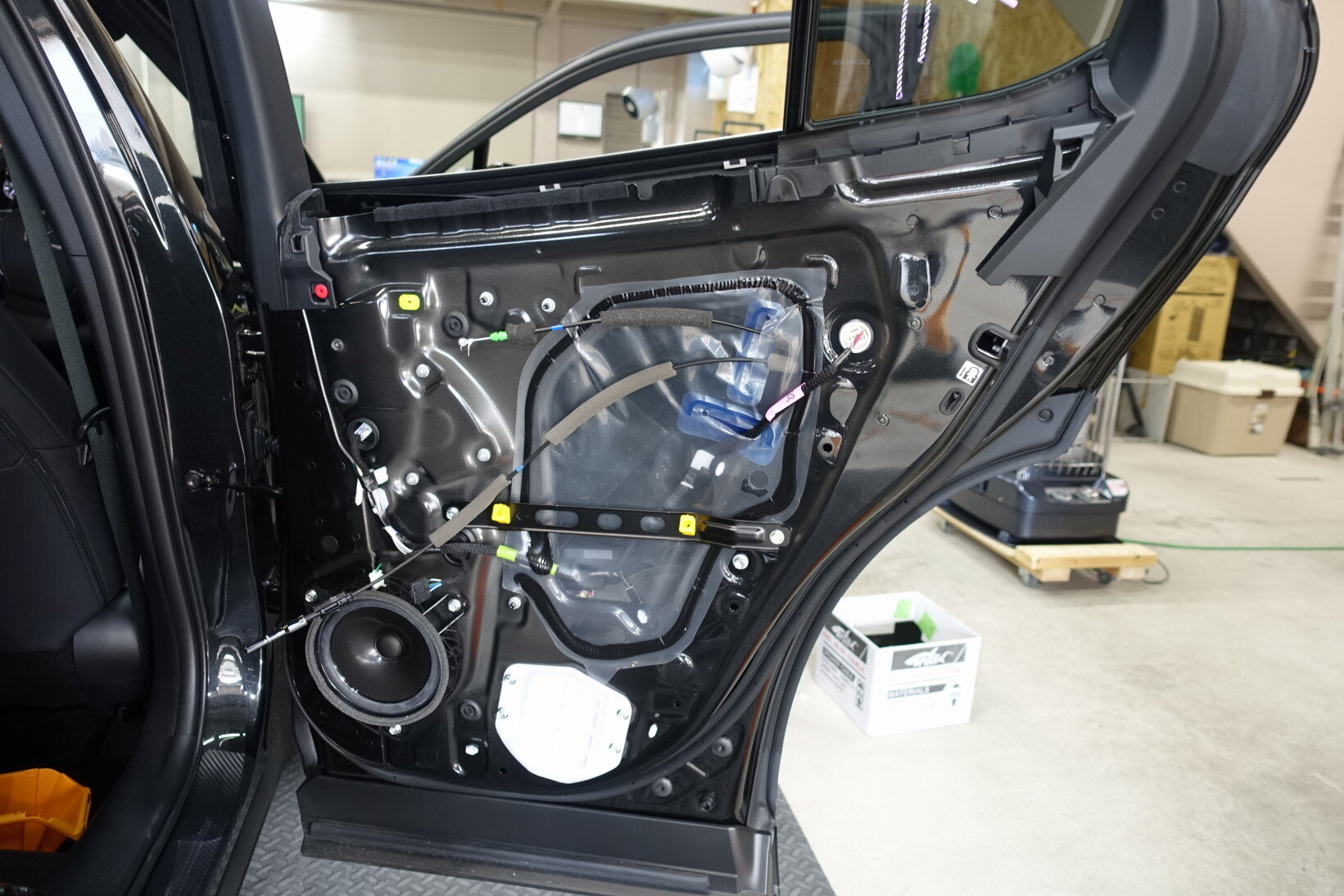

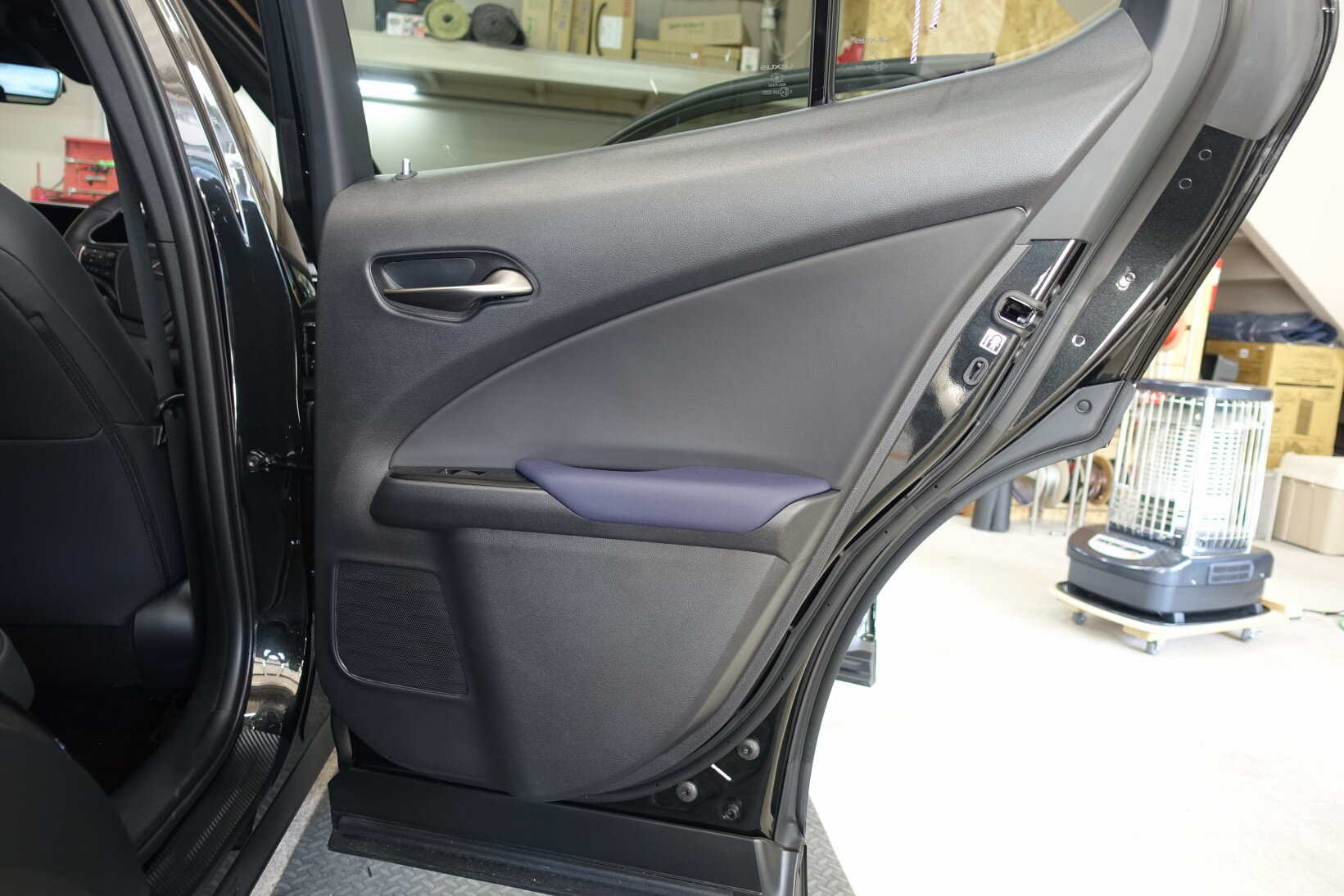

リアドア。

DSC00016DSC00015
リア純正スピーカー。
こちらのサービスホールは通常のビニールで塞がれているタイプです。


DSC00010

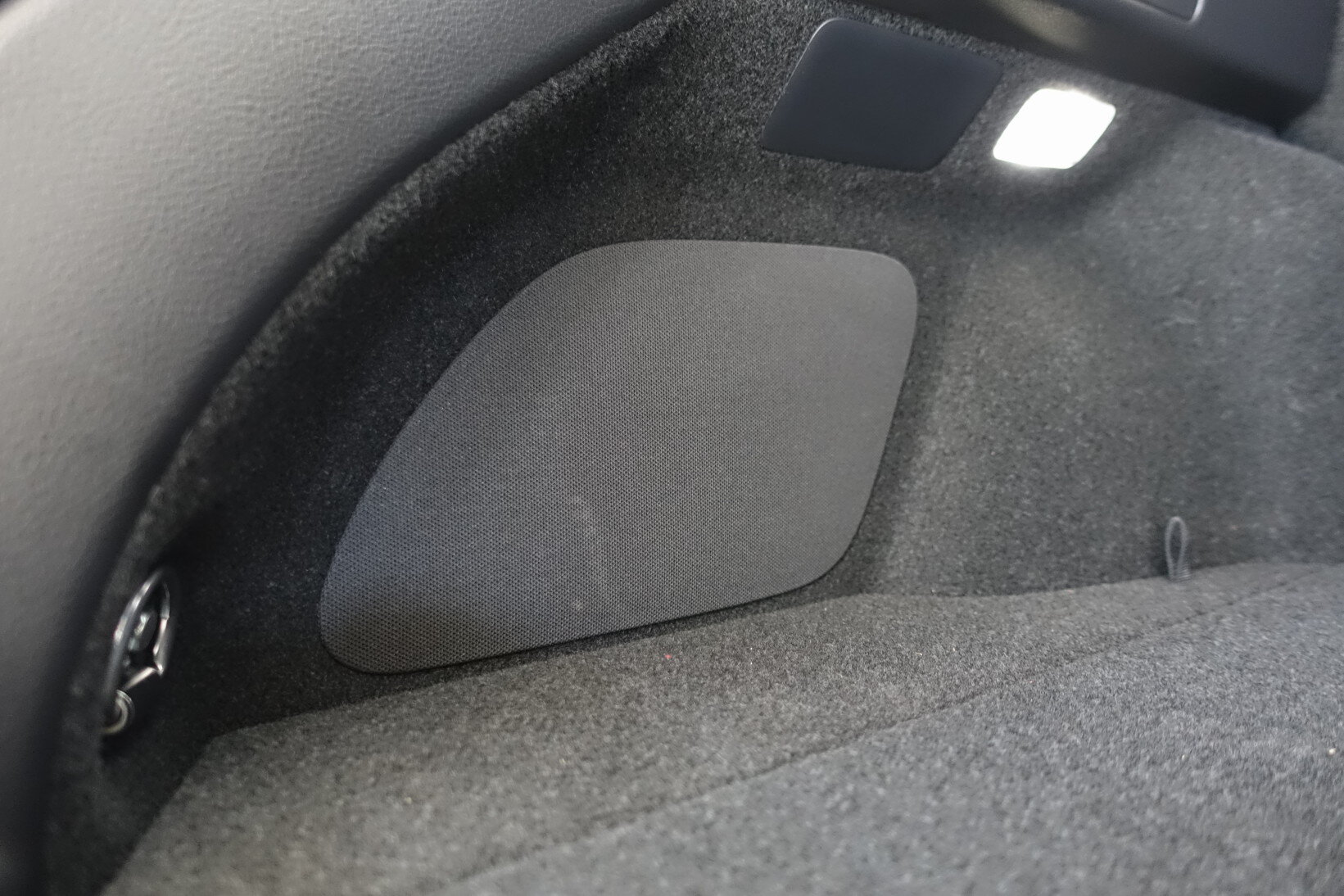

ラゲッジサイドにはウーファー。

DSC00008DSC00006

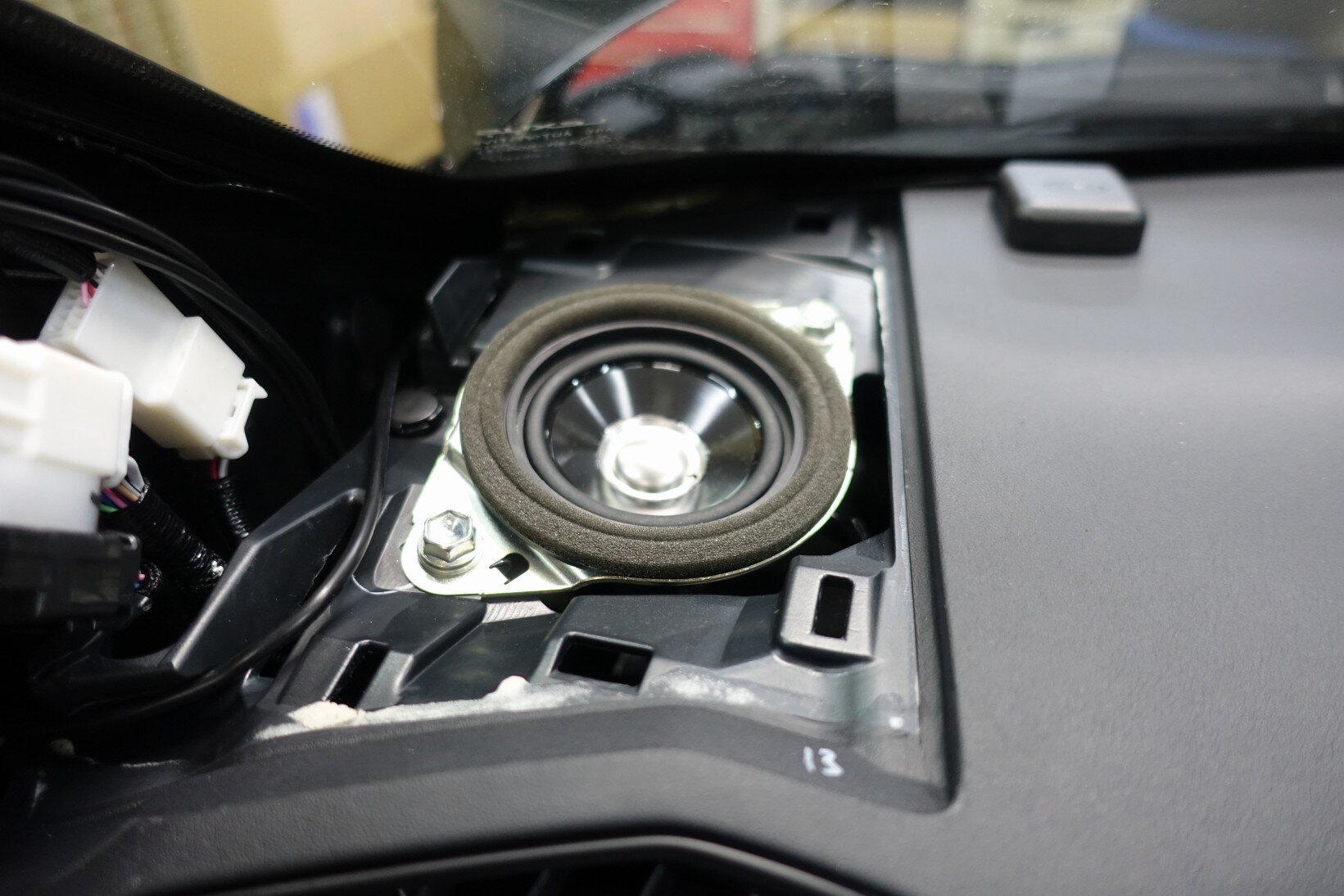

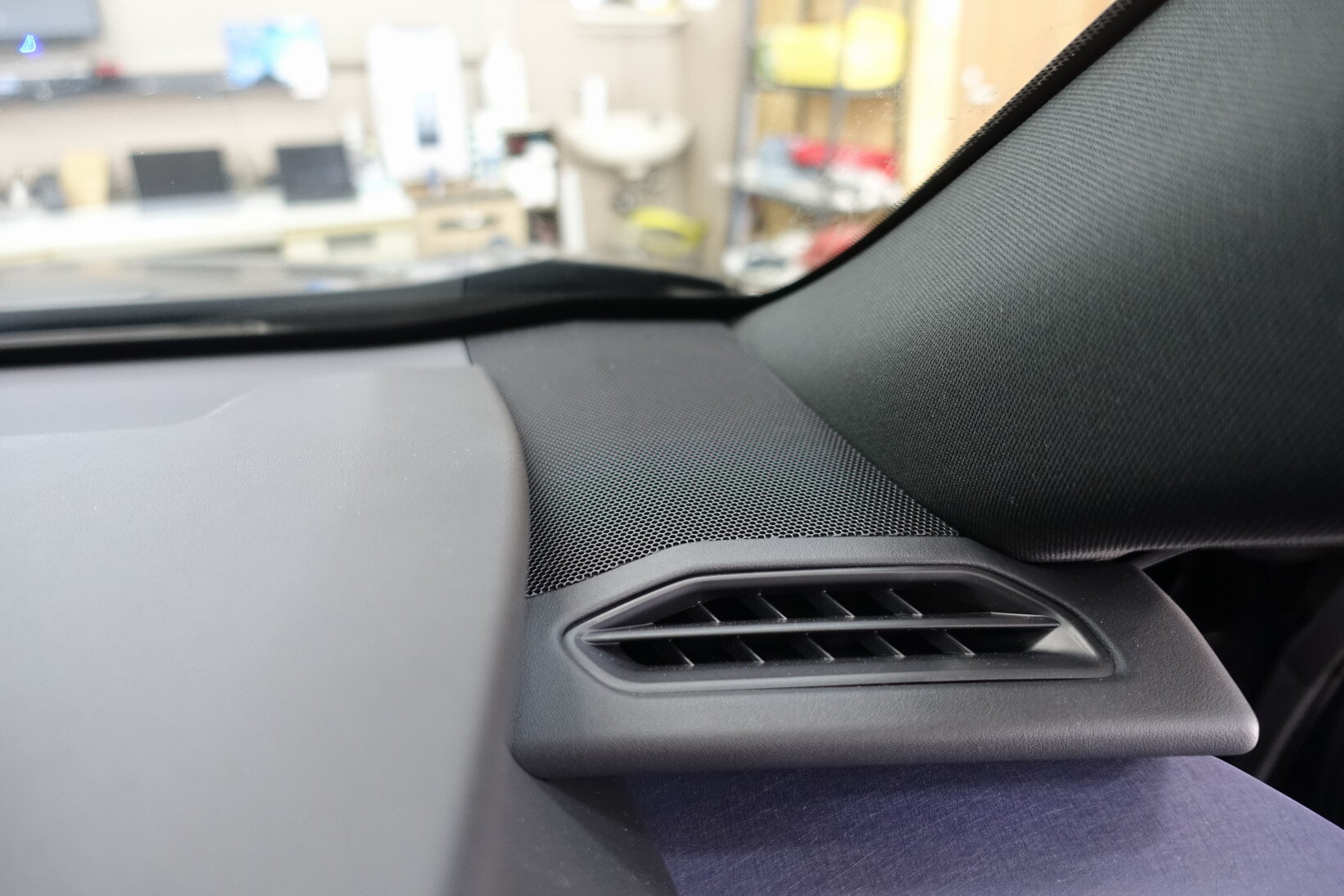

ダッシュボード両サイドにはツィーター・・・

DSC00066DSC00072
と言うよりスコーカー。

DSC00007

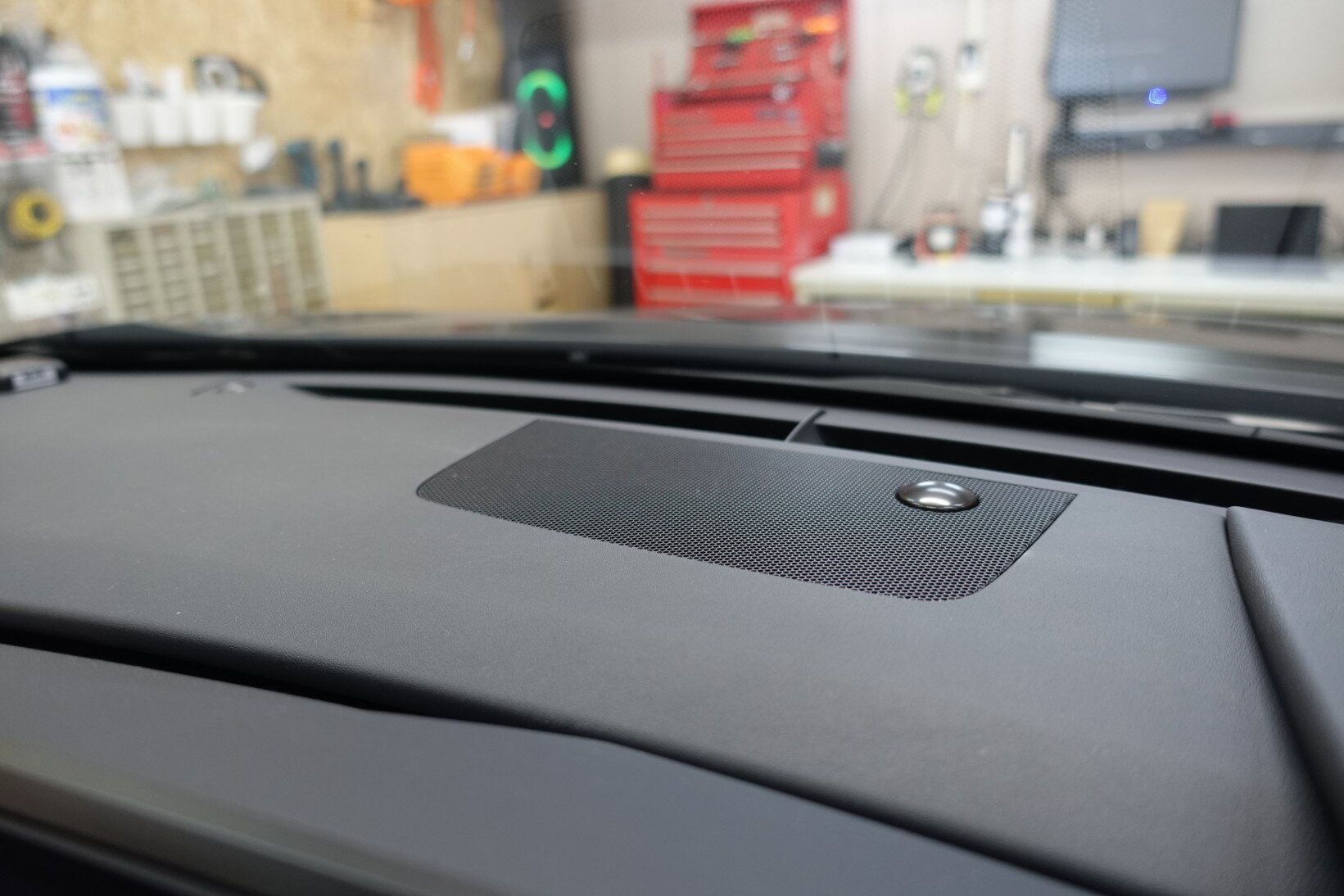

ダッシュボード中央にはセンタースピーカー。

DSC00071

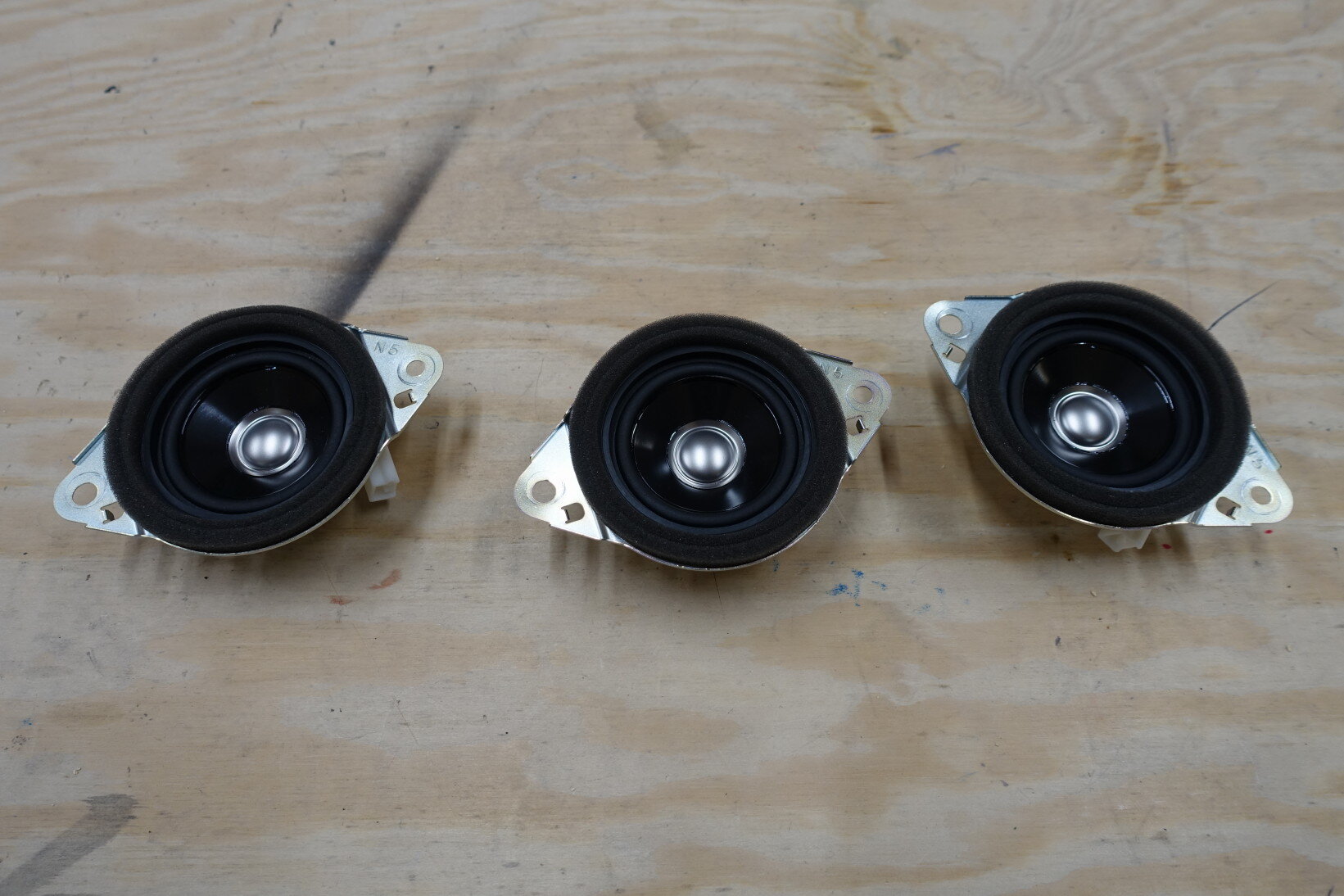

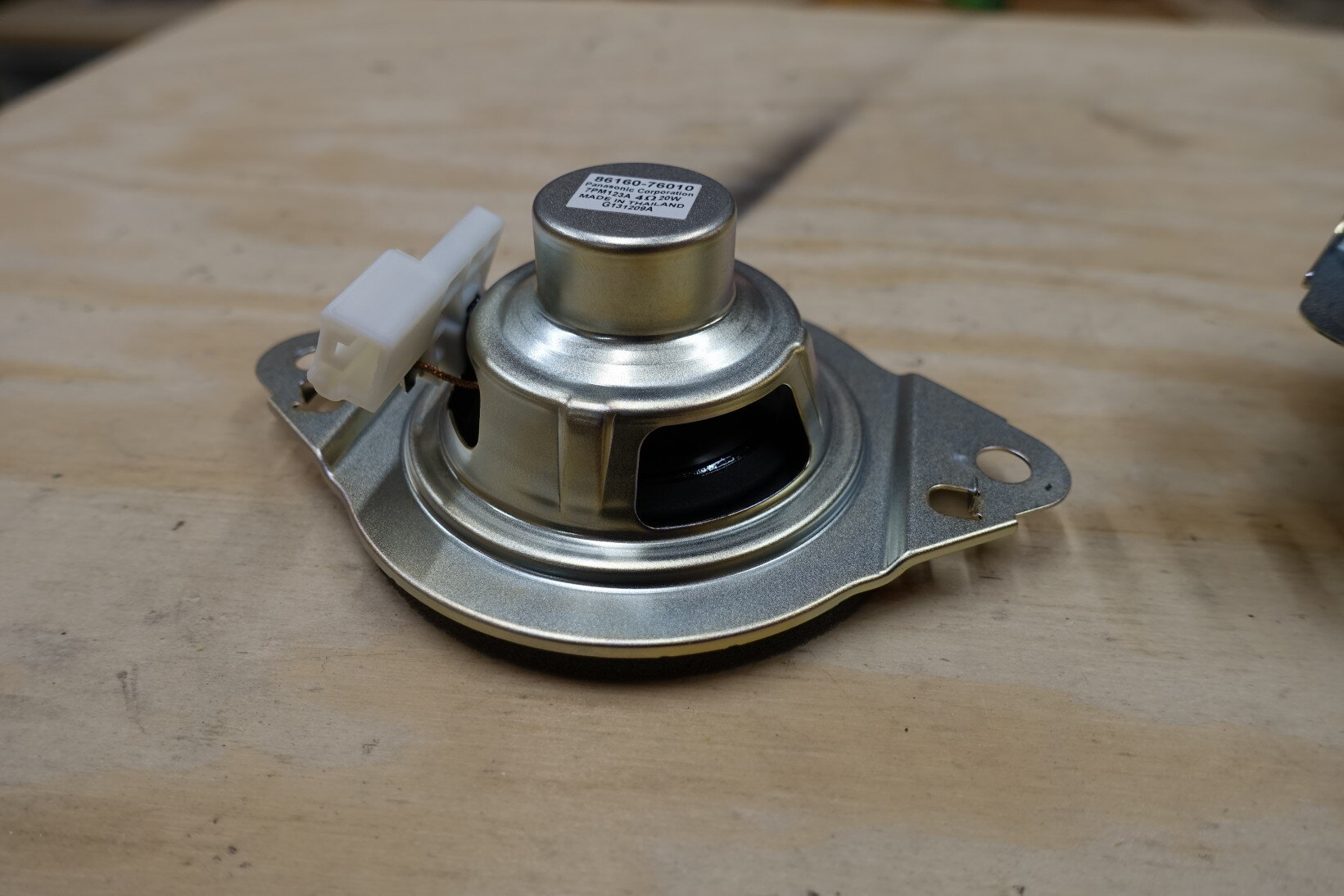

ここの3つはすべて同じスピーカーユニットです。

スコーカーなのでボーカル等の中音域の割と低い音も出ています。

DSC00072
通常のスピーカーユニットと同形状で背面からの音も出るようになっています。

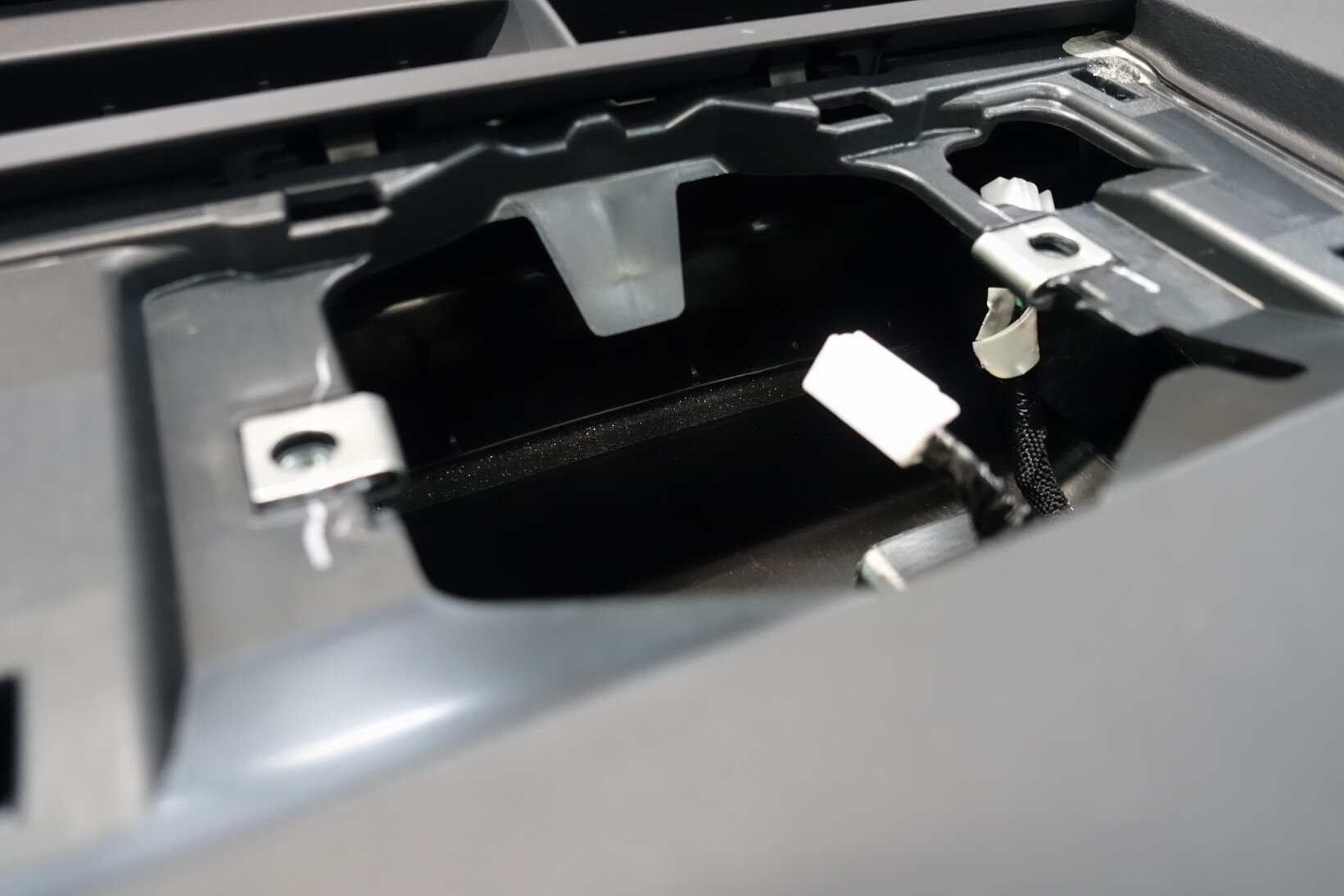

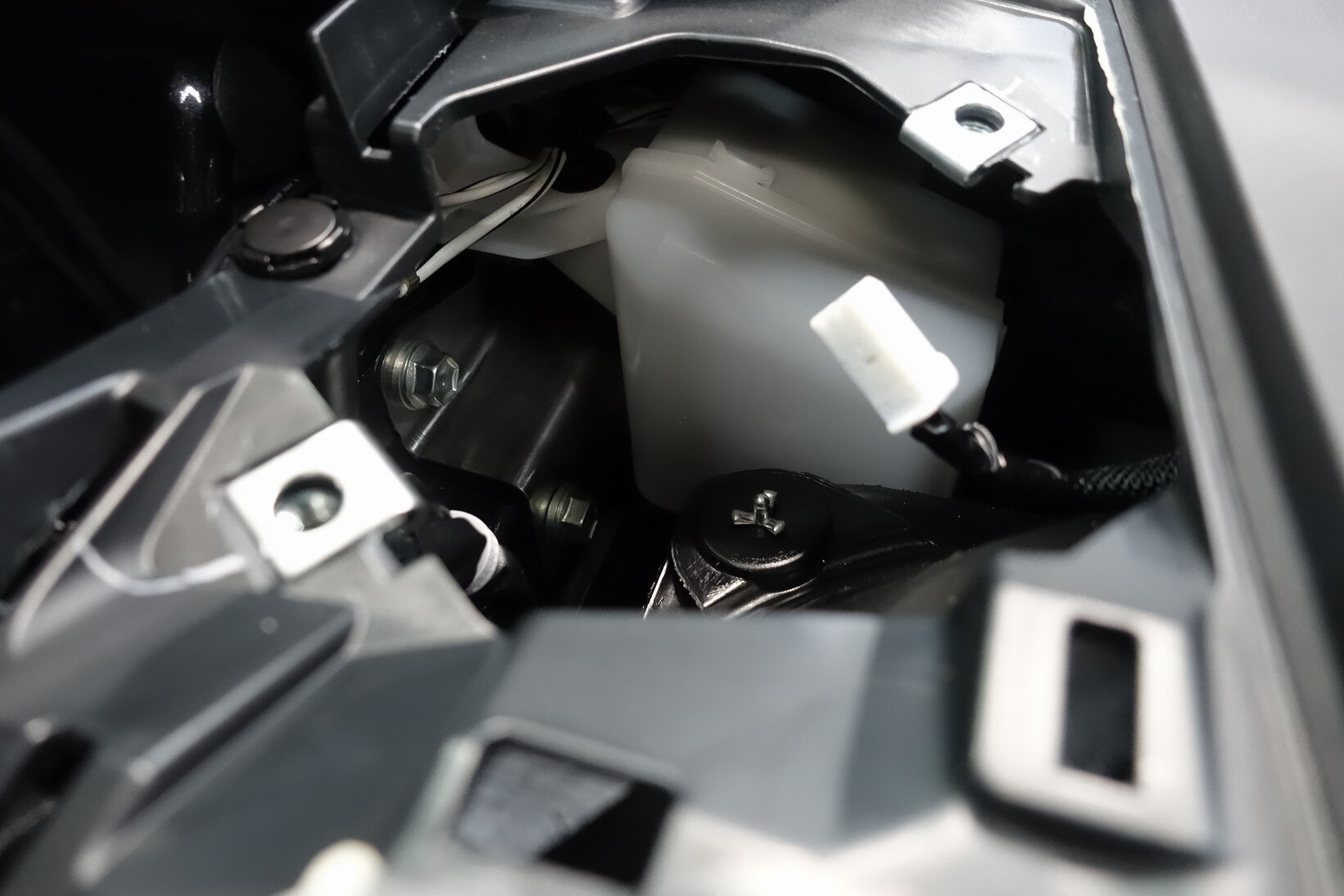

これらユニットが装着されている部分はこんな状態。

DSC00073DSC00074
写真ではちょっと見にくいですが下の方はがらんどうで筒抜け状態。
これではボーカルの声質等の音がぼやけてしまいドアのスピーカーとの音の繋がりも悪い状態です。

聴感上ではダッシュボード上からスカスカの中高音が鳴り、ダッシュボード下の足元辺りはモコモコとした低音が鳴っているように聞こえる状態ではないかと想像できます。

要はダッシュ上各スピーカーとドアスピーカーそれぞれの音が分離してしまっている状態です。

純正のオーディオは8スピーカーとか10スピーカーとか、やたらとスピーカーの数を強調して如何にも「スピーカーの数が多ければ極上のサウンドになる」と言わんばかりです(汗)

数が多くても各スピーカーの音がバラバラに聞こえるようではただただうるさいだけに感じてしまいます。
一つのまとまったサウンドになってこそ数の多いスピーカーの効果が発揮されるのです。


その為には専用アンプでのサウンドチューニングも重要となりますが、それ以前に各スピーカーユニット本来のクオリティーが活かされている環境つくりが重要なのです。

これがホームスピーカーであればスピーカーユニットの環境作り、すなわちスピーカーボックスの部分は完成された状態なのでアンプ等でのサウンドセッティングも活かされますが、車のスピーカーの場合はそれ以前の問題でスピーカーユニット本来のクオリティーが活かされていない状態です。

アライブの音つくりはまずそこの部分を改善する事から始めます。
その施工法が「スーパーデッドニング」や「スーパーチューニング」です。

アライブサウンド(いつまでも聴いていたくなる心地よいサウンド)と言う拘りの明確な目指す音があり、その音になるように各施工法を独自に考案して施工を行っています。

ですので車種が違ってもシステムが違っても、アライブで施工した車のサウンドは全てアライブサウンドになります。

闇雲に制振材を貼りまくって結果的に音が変り、それが「良い音だ」と言っているデッドニングとは根本的な音に対する考え方が違います。


と、うんちくはこの辺にして・・・(笑)

DSC00076

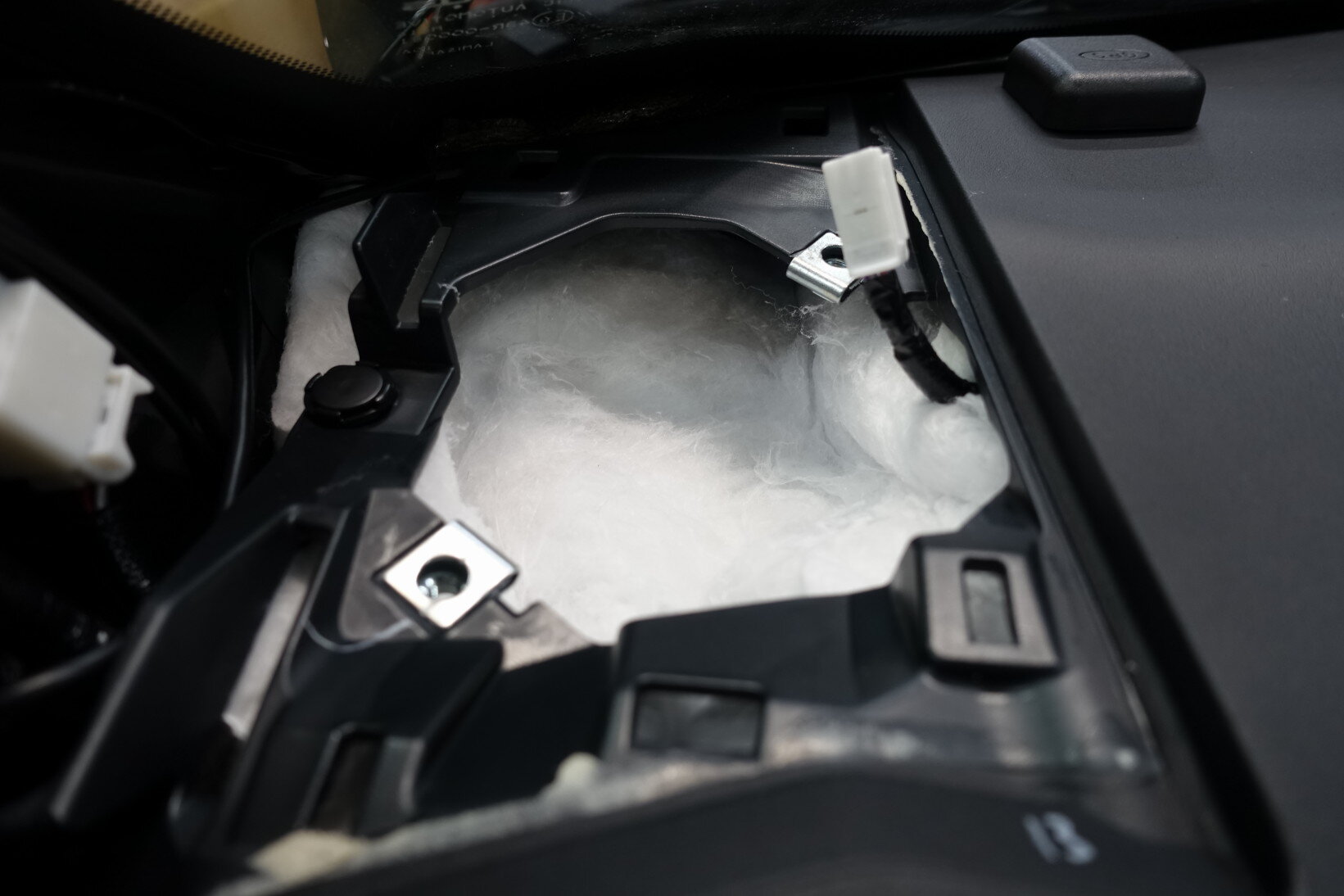

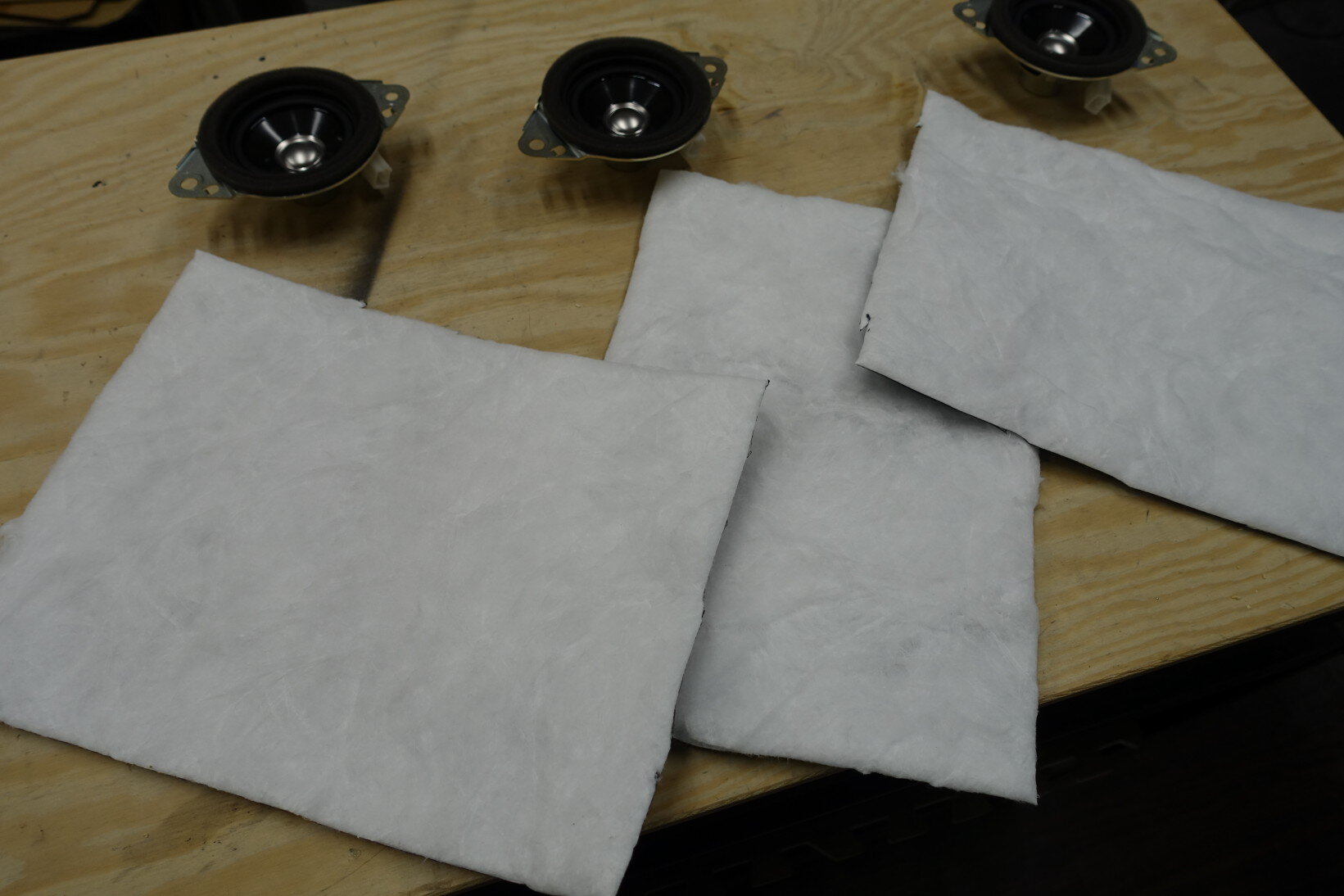

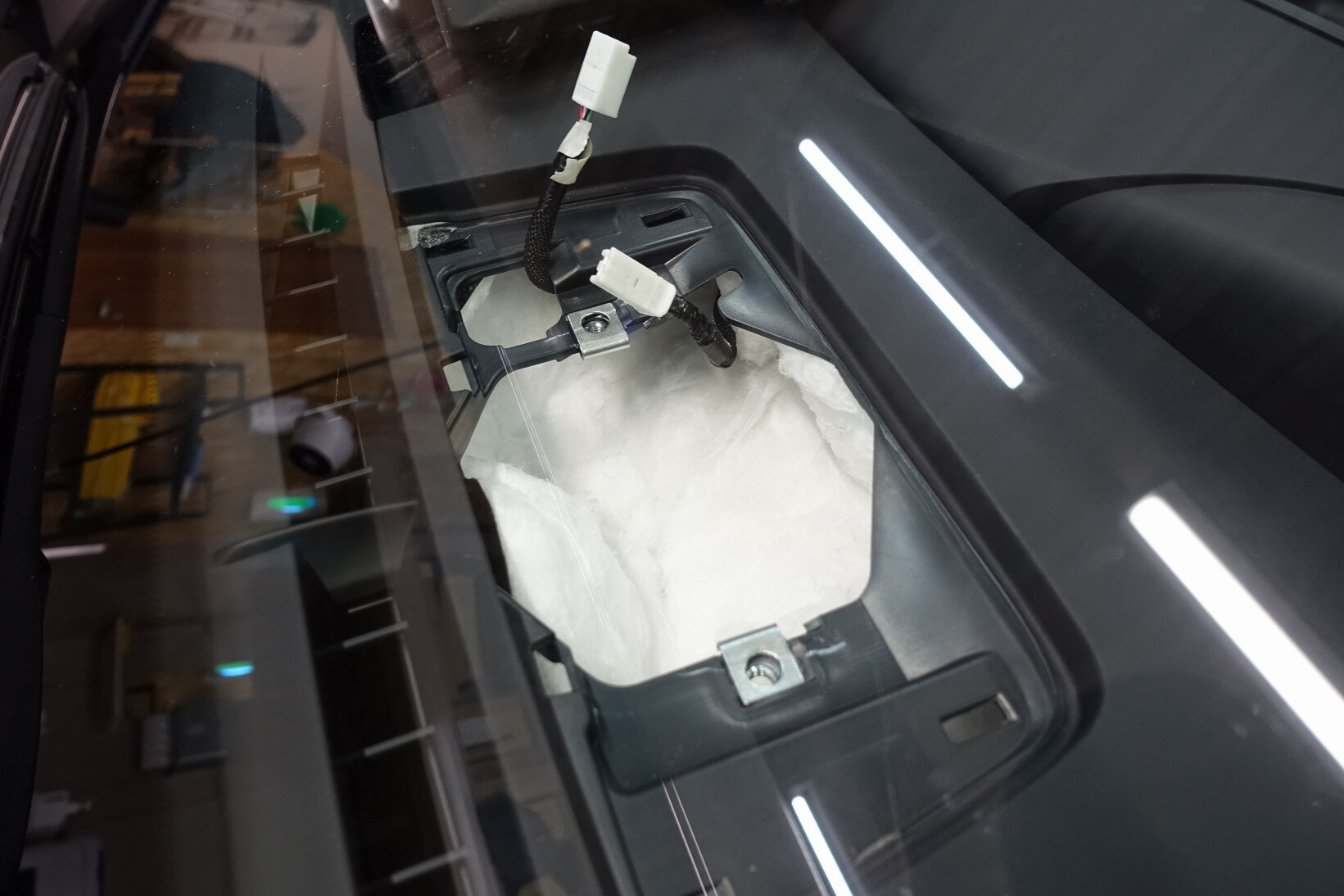

がらんどうの部分にシンサレート吸音材をスピーカーユニットの下を、ふんわりとつつむ感じで装着。

DSC00077DSC00078
これにより音に芯が出てドアスピーカーとの繋がりもよくなり自然なサウンドになります。



続いてスーパーデッドニング。

DSC00019
ドア内部を脱脂処理。

DSC00027DSC00028

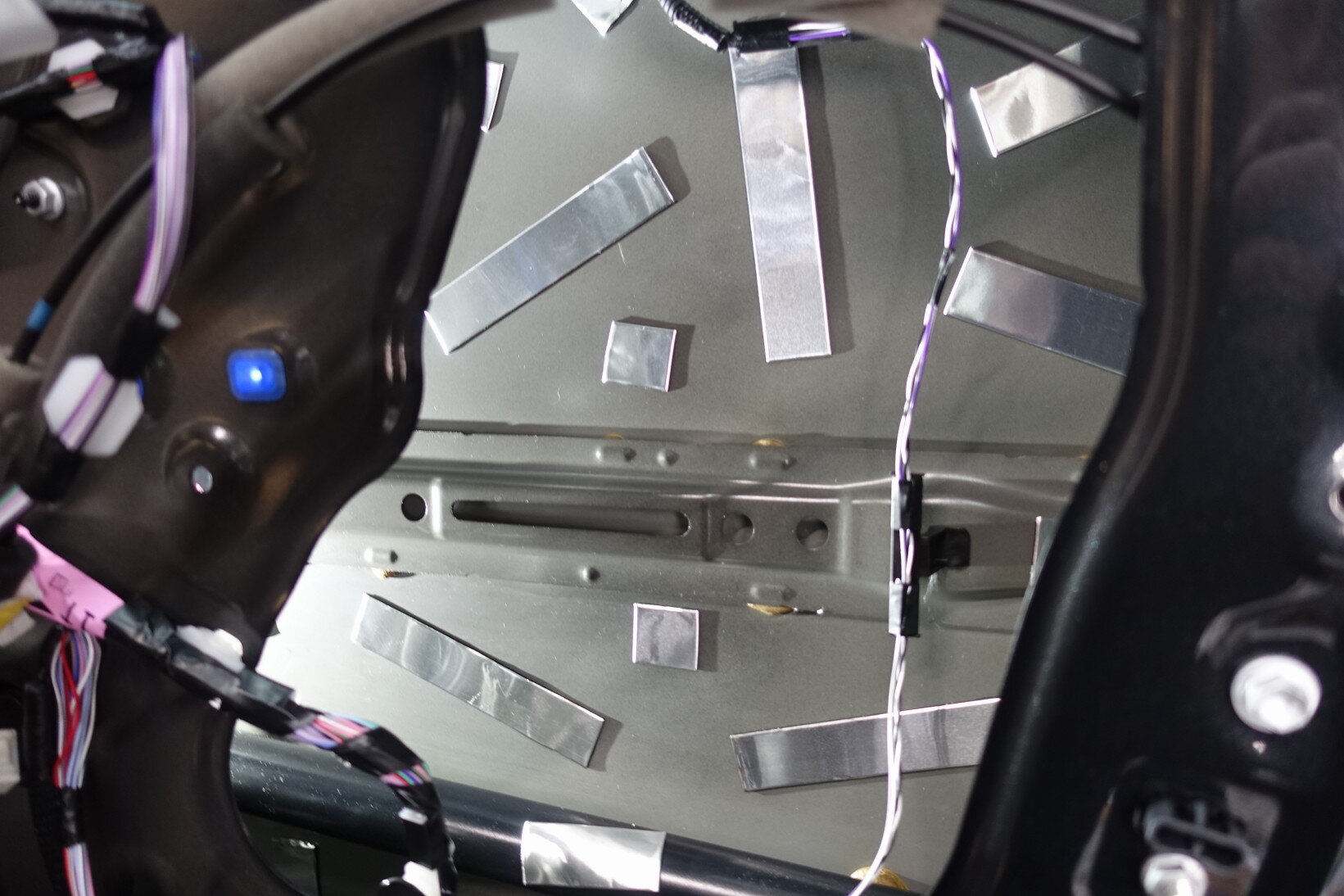

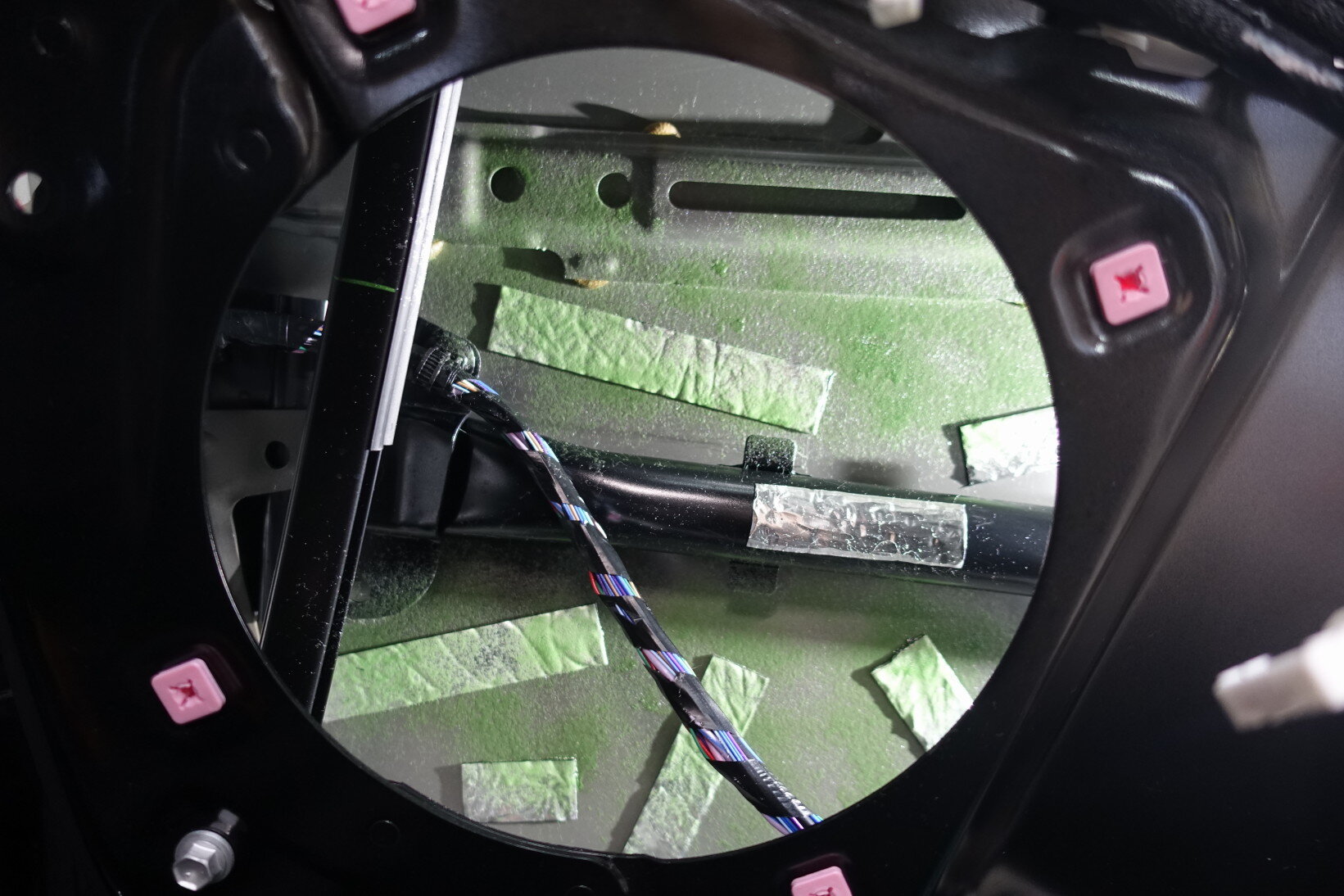

アウターパネル裏をコンコンと叩きながら制振材を貼り付けるポイントを探ります。

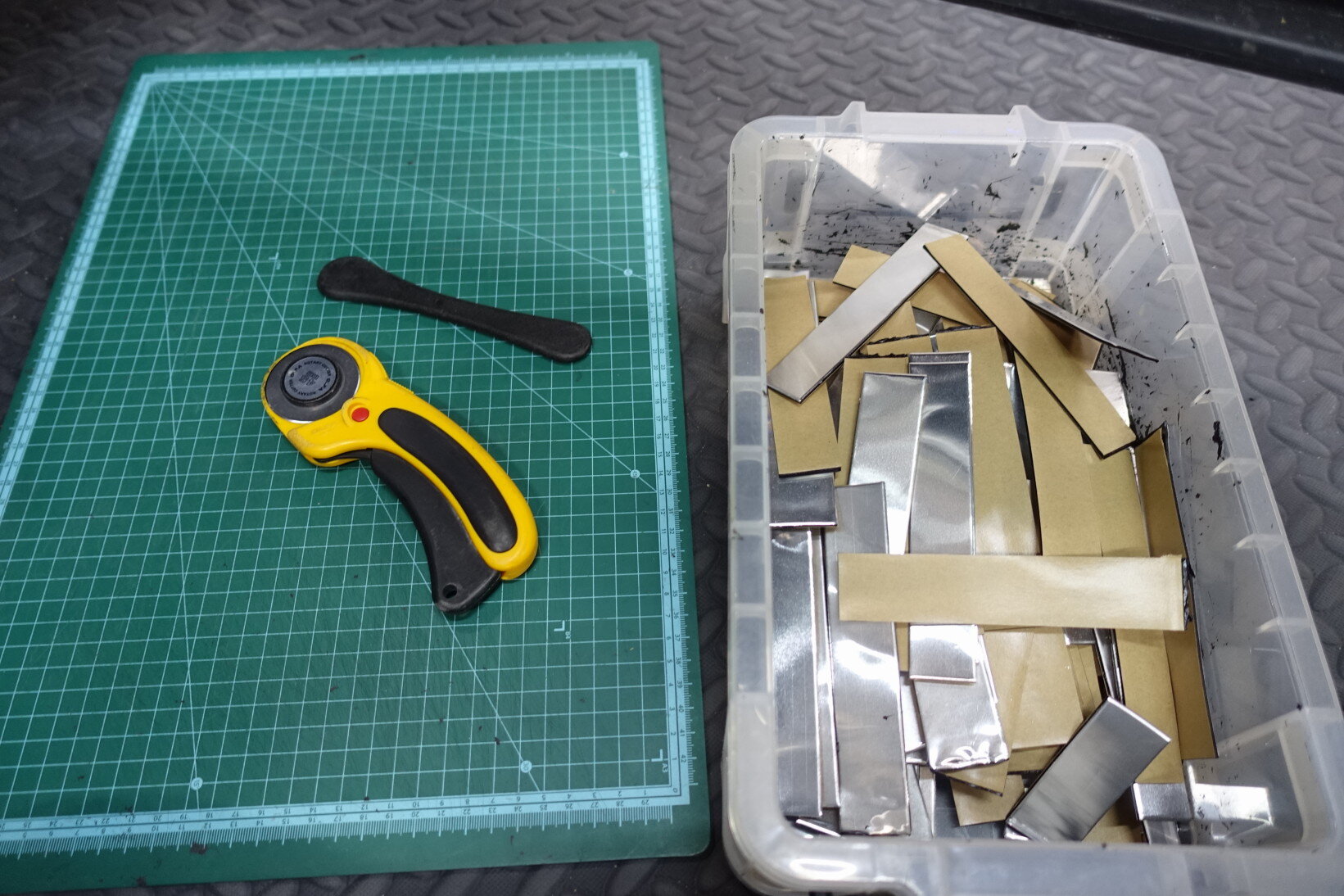

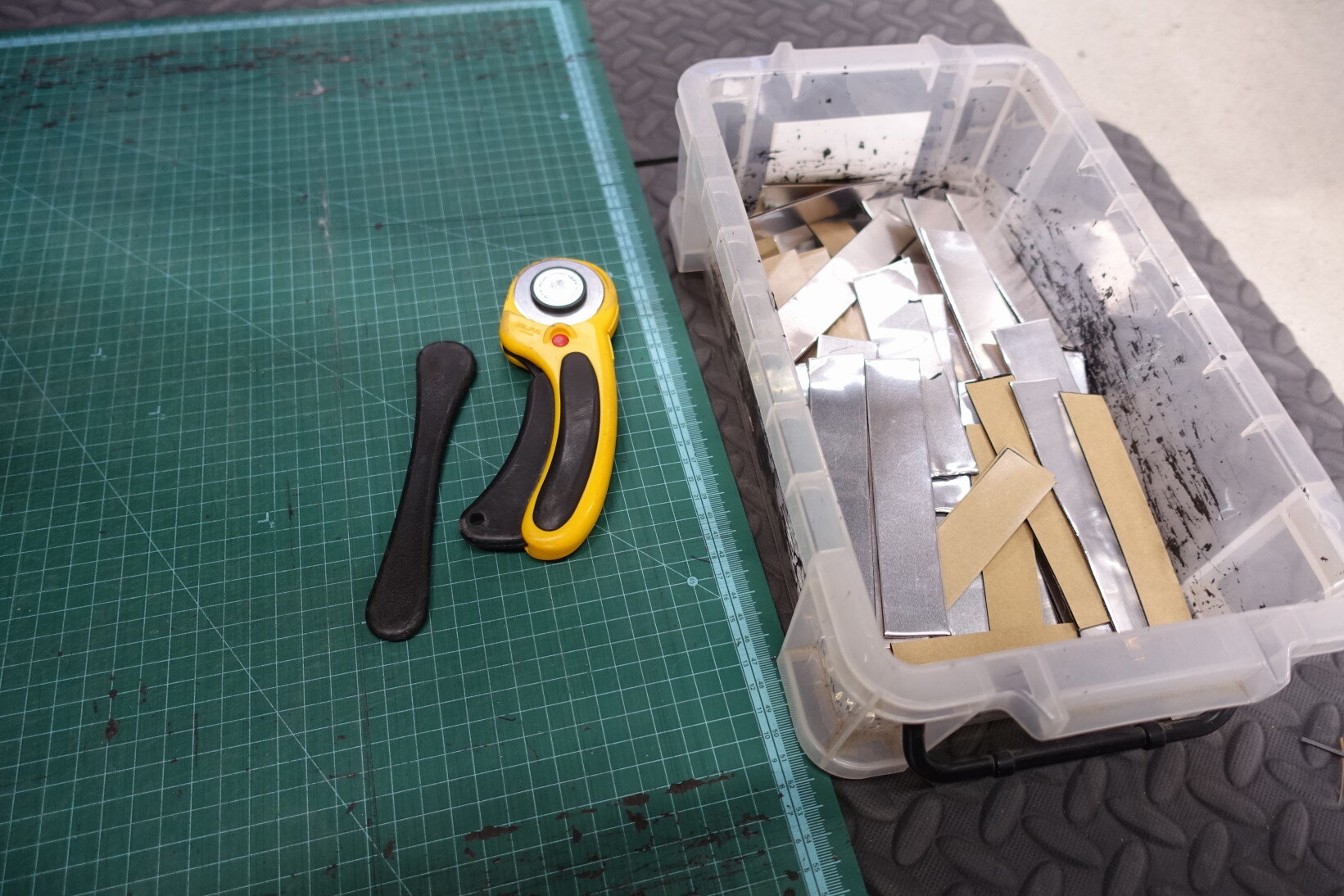

敢えて適当にカットしてある制振材の中から最適な大きさの物を選んでポイント部分に貼り付けます。

DSC00029

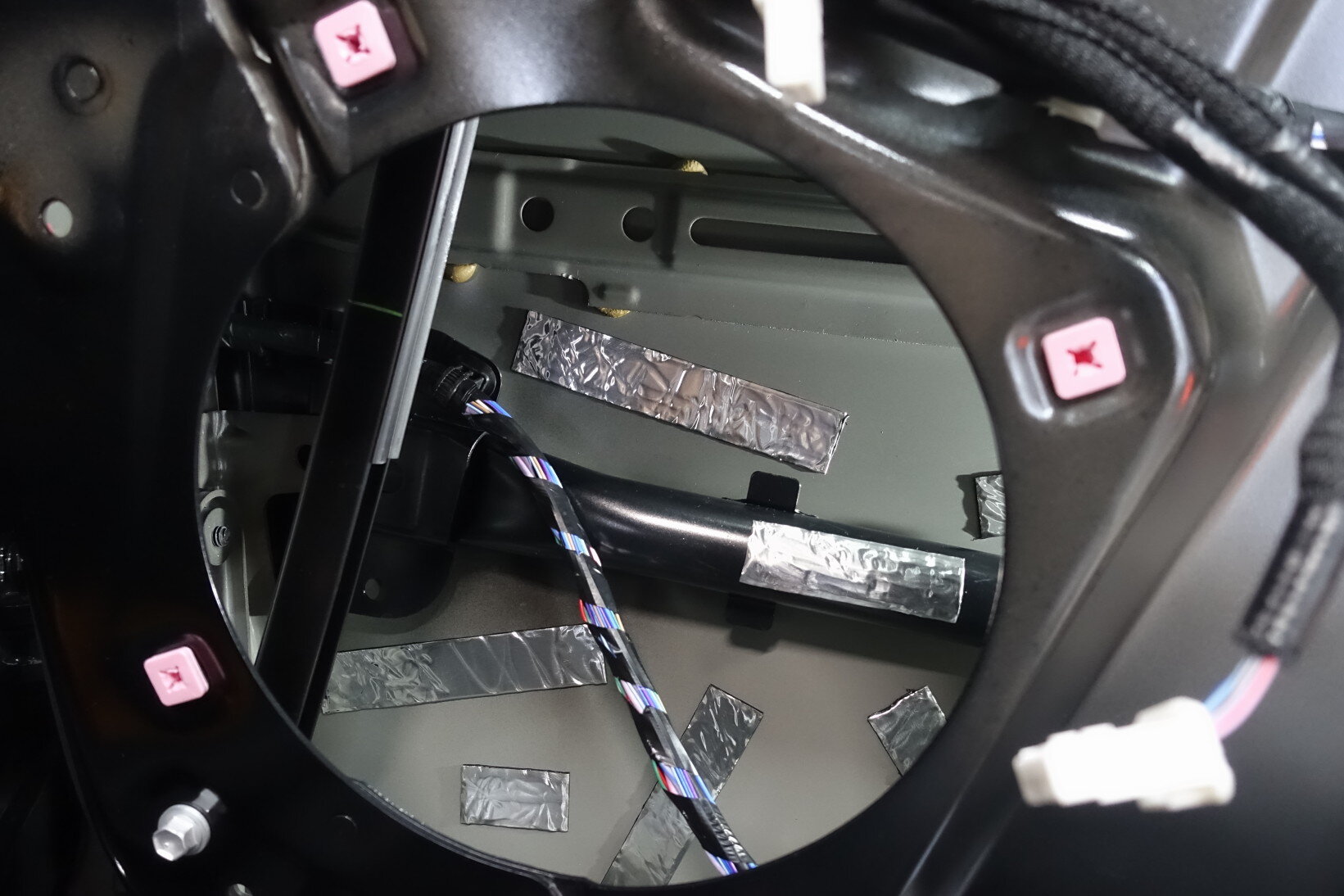

これを繰り返していきます。

DSC00030

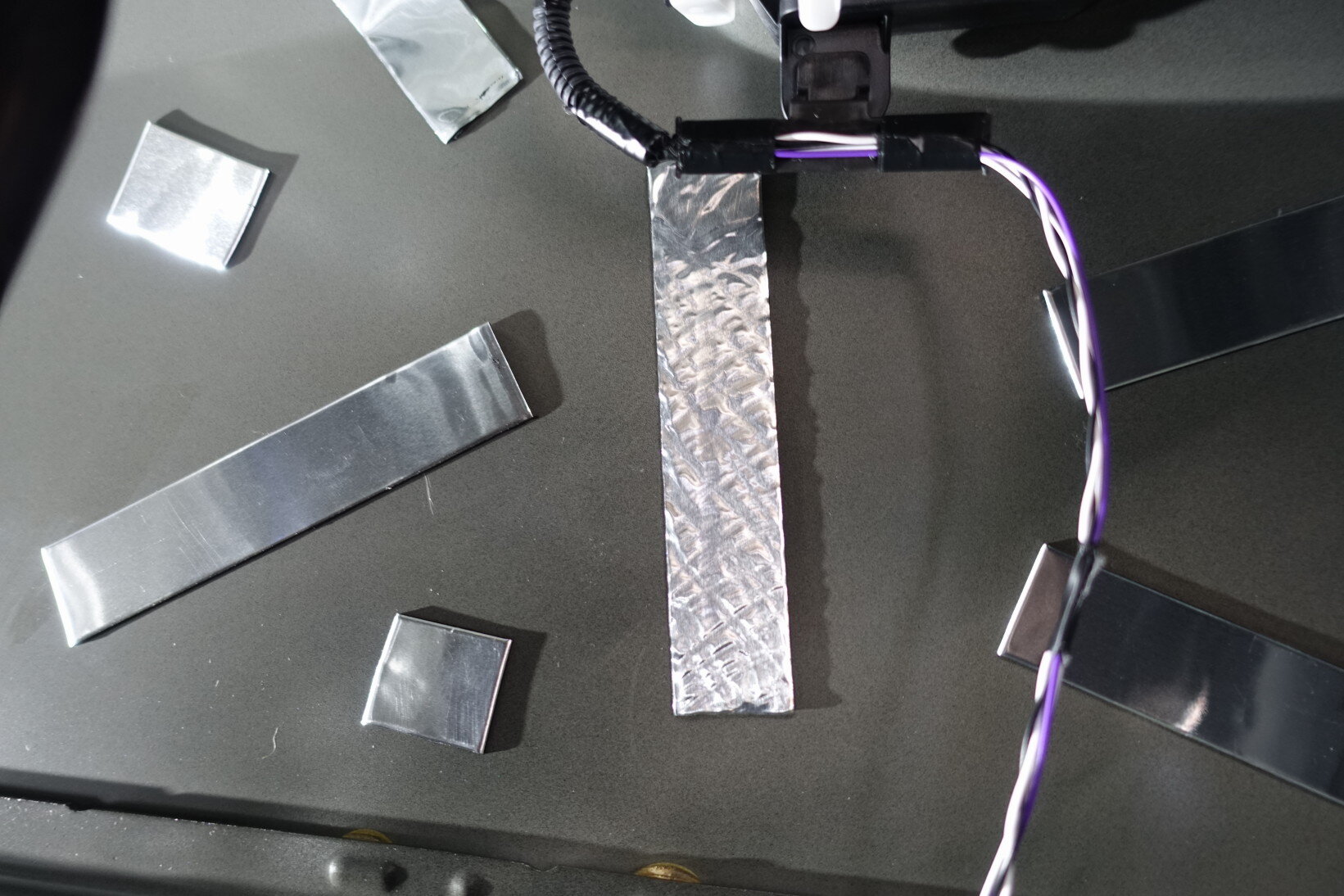

ある程度までは大まかに大きい制振材を貼り付け、その後更に制振材をカットして響きを微調整していきます。

DSC00031DSC00032

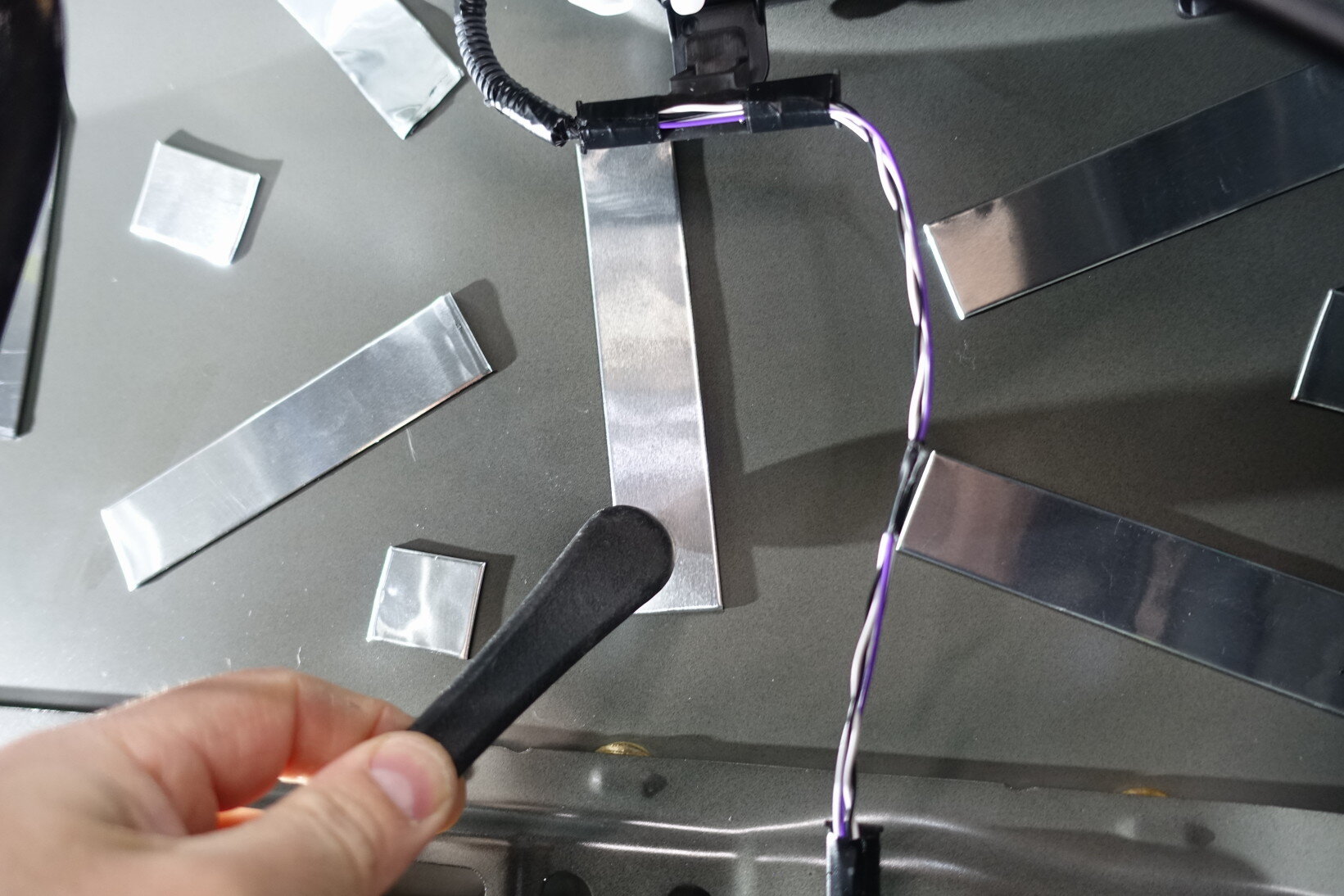

全て貼り終えた後はヘラでしっかりと押さえ付けていきます。

DSC00034DSC00035

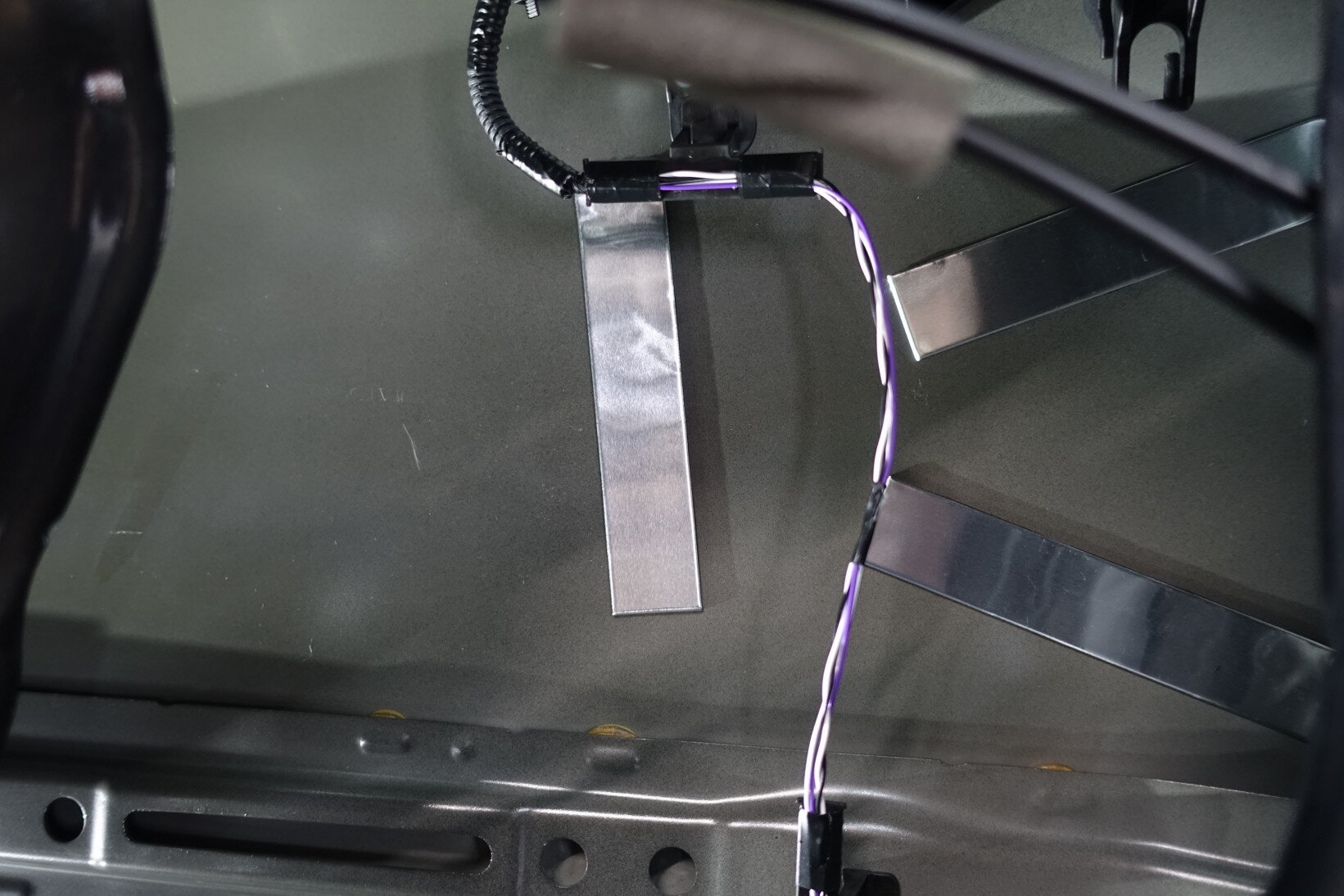

これでアウターパネル部分の完成です。
はじめは鉄板特有の「ベンベン」という響きが、「ボンッ!ボンッ!」と太鼓を叩いたような余韻のある響きに変わります。

この効果によりベース音の心地良い響きを感じられるようになり、芯のある本来の音楽聞けるようになります。

DSC00036DSC00037
リアドアも同様に施工します。

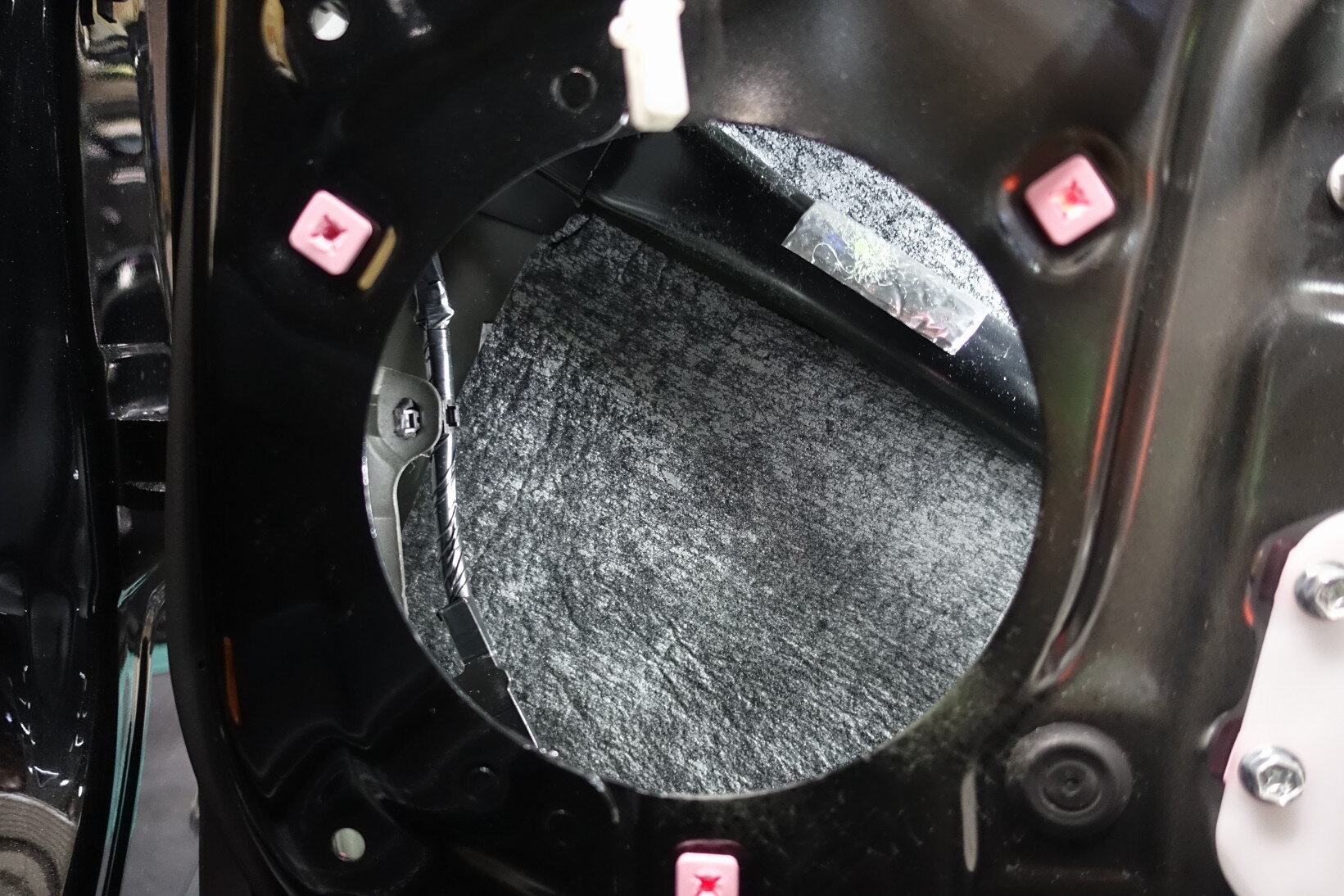

つづいてスピーカー背面の部分に吸音材を貼り付けます。

DSC00040DSC00041
スピーカー裏から出る音がアウターパネルに当たって跳ね返ってくる反射音を消す役割です。
反射音があると出てくる音と干渉して打ち消しあったり、ある帯域にピークが出たりして特に中低音域がぼやけたようになりますのでそれを防ぐ効果があります。

貼り付ける面に耐熱ボンドを吹き付けて勝手に剥がれないように対策を施します。

DSC00046
フロント側

DSC00047
リア側



DSC00048

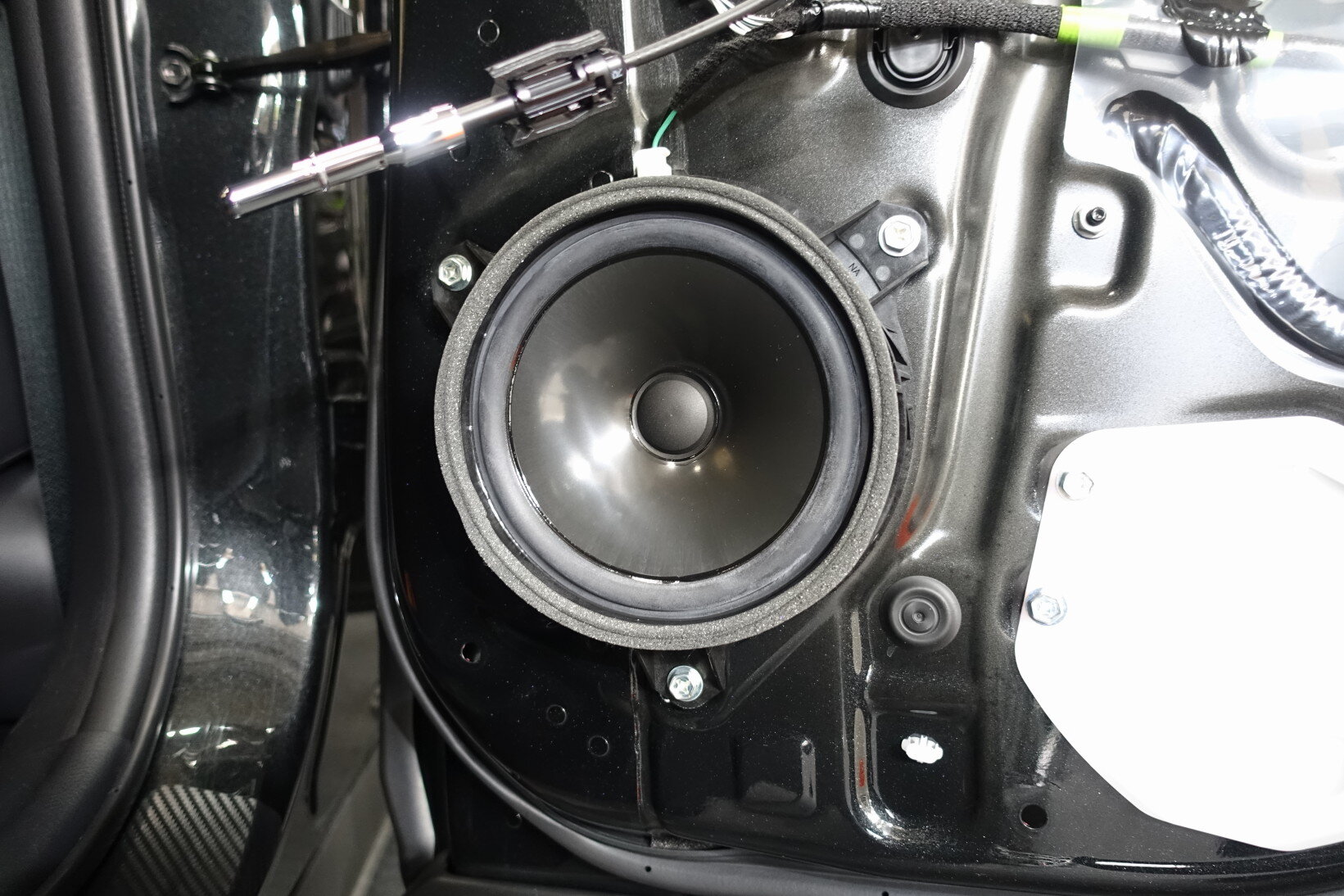

サービスホールの樹脂パネルと純正スピーカーを取り付けます。

DSC00045DSC00044

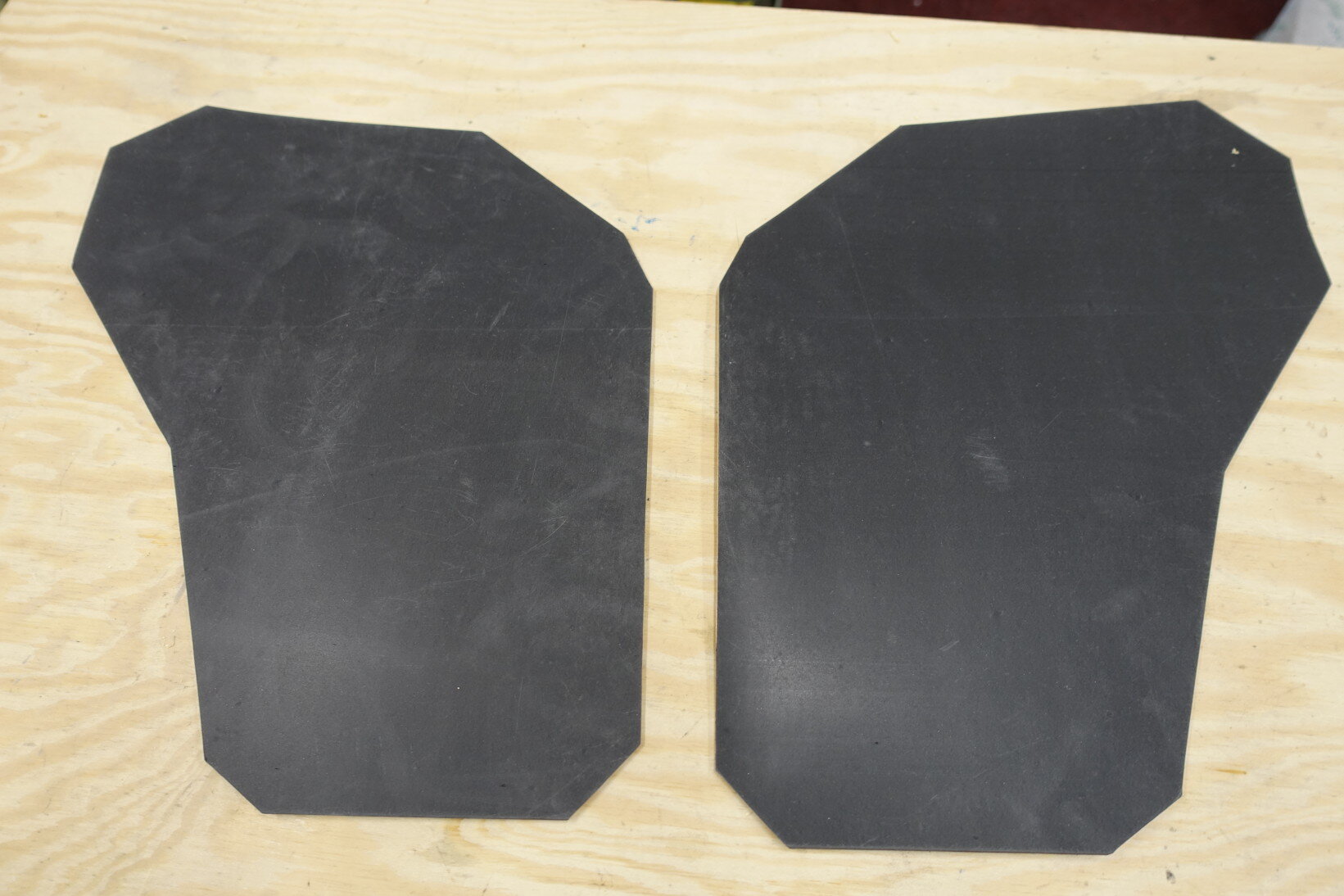

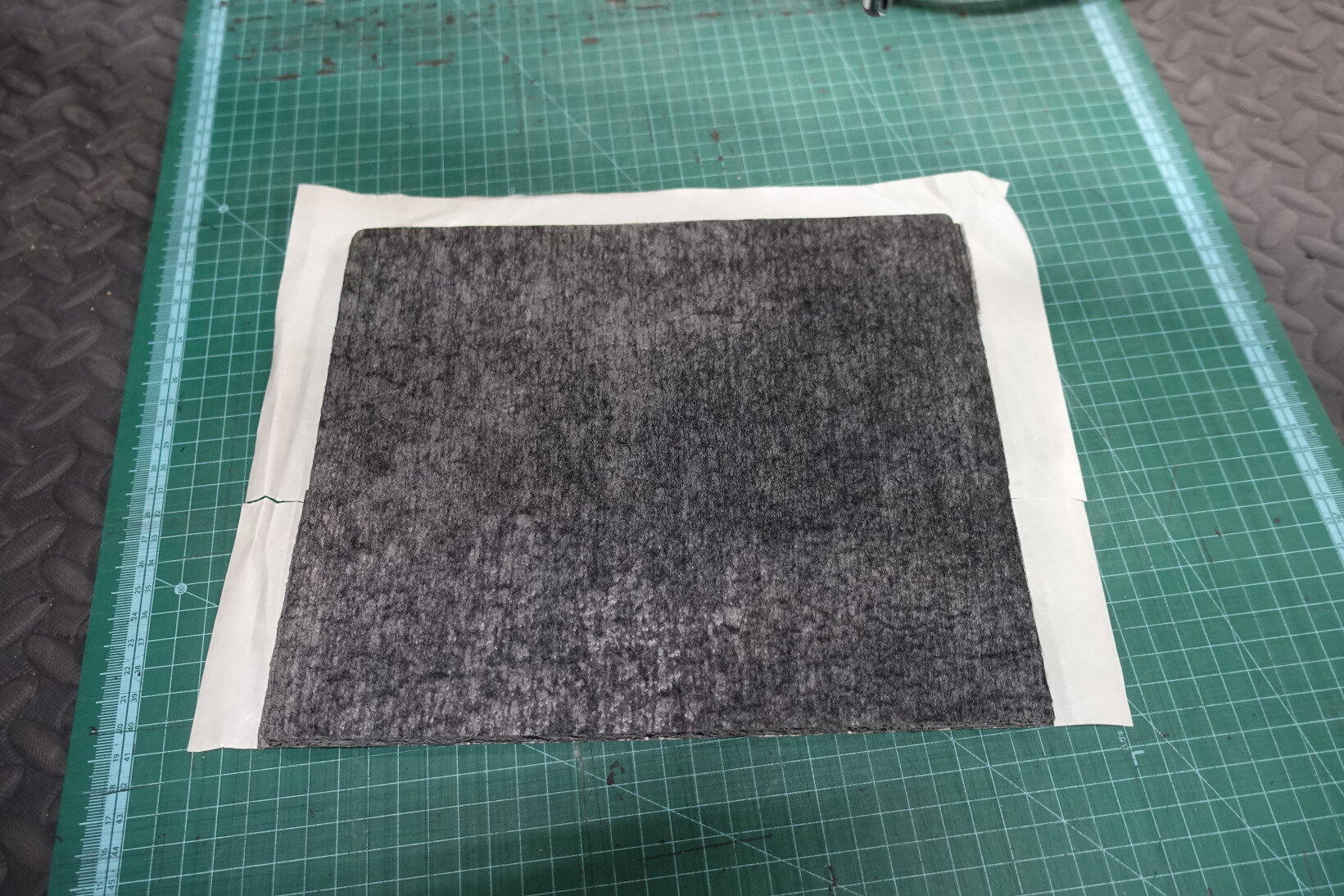

リアドアはゴム質の制振材をサービスホールの大きさにカットし、サービスホールの縁に耐熱ボンドを吹き付けて粘着を強化してサービスホールを塞ぎます。

DSC00049
こちらも純正スピーカーを取り付けます。

ここから実際に音楽を鳴らします。

DSC00062
音楽を鳴らすとスピーカーの振動がドアのインナーパネルに伝わります。
このインナーパネルの響きがスピーカーの音を歪ませる最大の原因です。

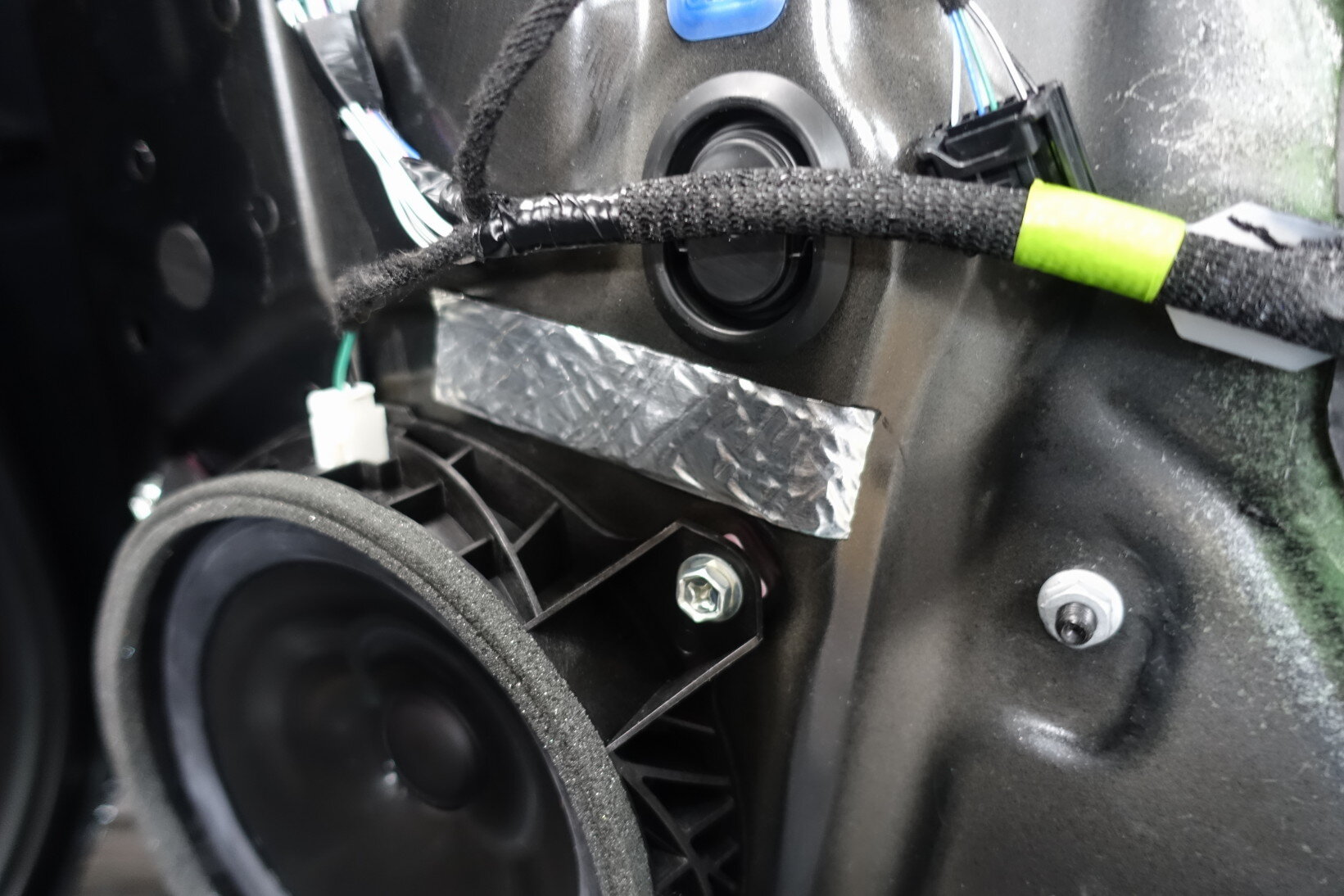

インナーパネルに手を触れて響きを感じ取りながら制振材を貼り付けるポイントを探ります。

DSC00063DSC00064
最適な大きさの制振材を選んでポイント部分に貼り付けます。

DSC00065
ヘラでしっかりと押さえ付けます。

この動作を繰り返してインナーパネルの響きを整えていきます。

そしてこれが完成・・・と言うところで完成写真を撮り忘れていることに気づきました(@_@)

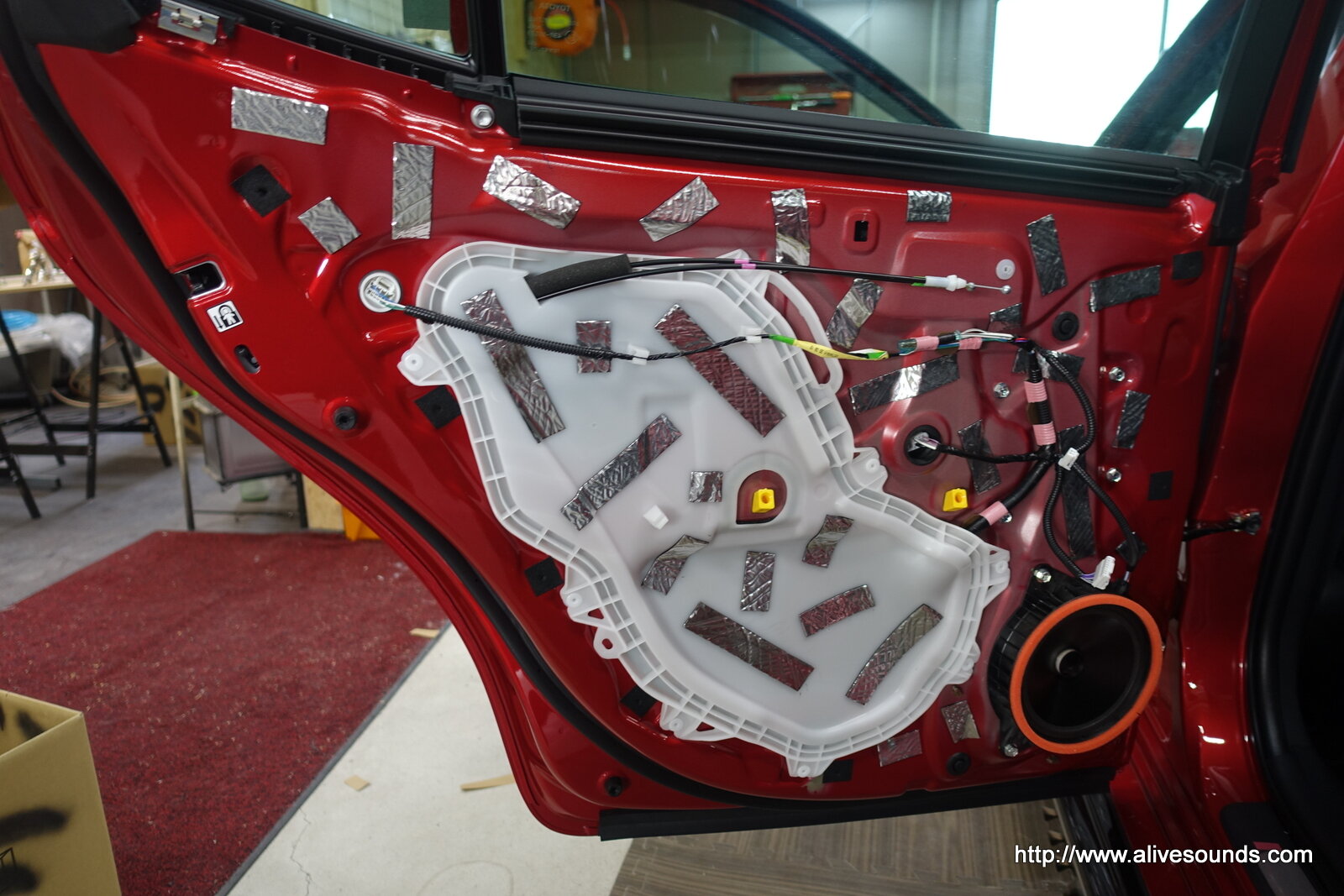

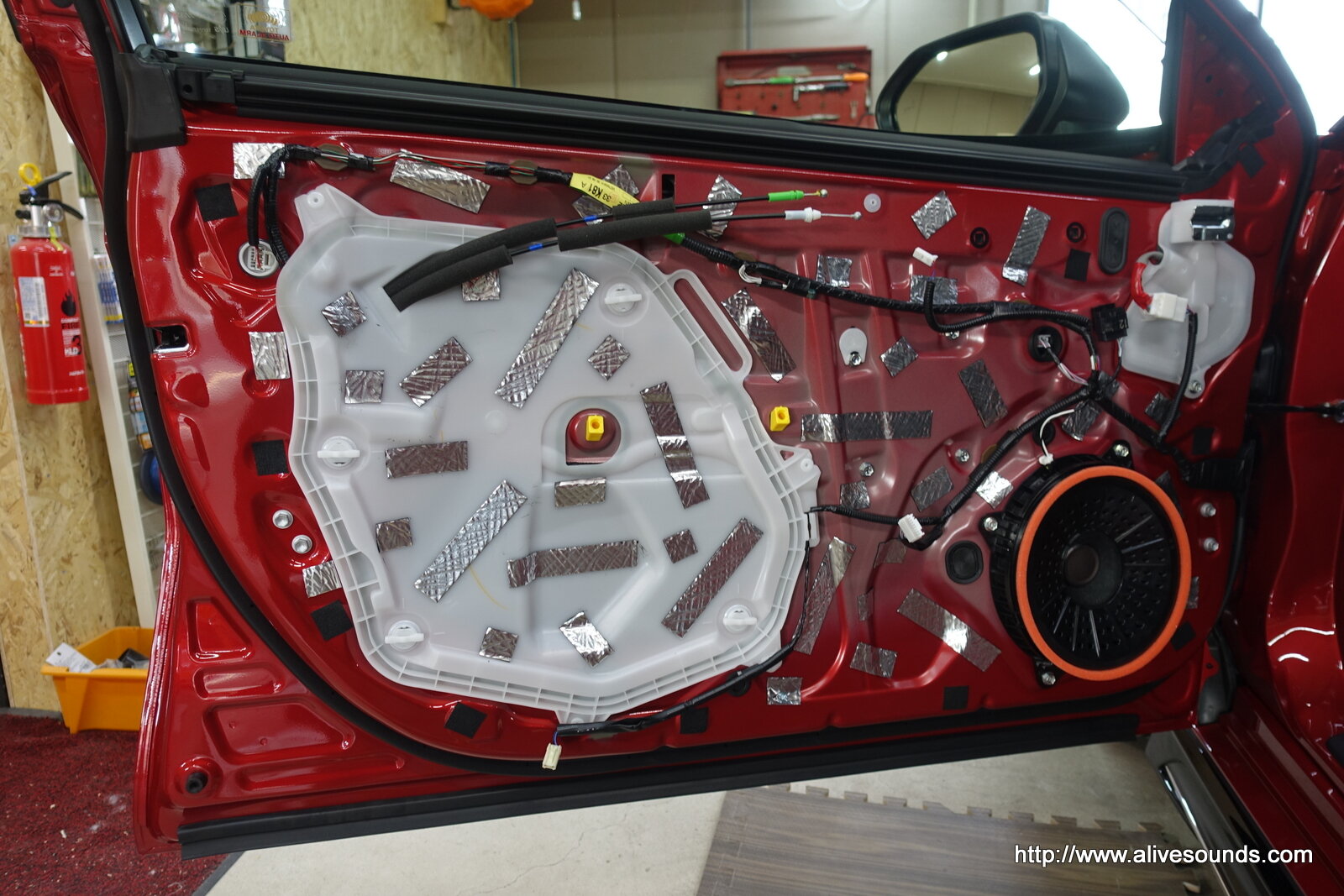

なのでカムリの写真を載せときます(^▽^;)

DSC04253DSC04252
こんな感じでスーパーデッドニングの完成です(笑)


つづいてスーパーチューニング。

DSC00025DSC00026

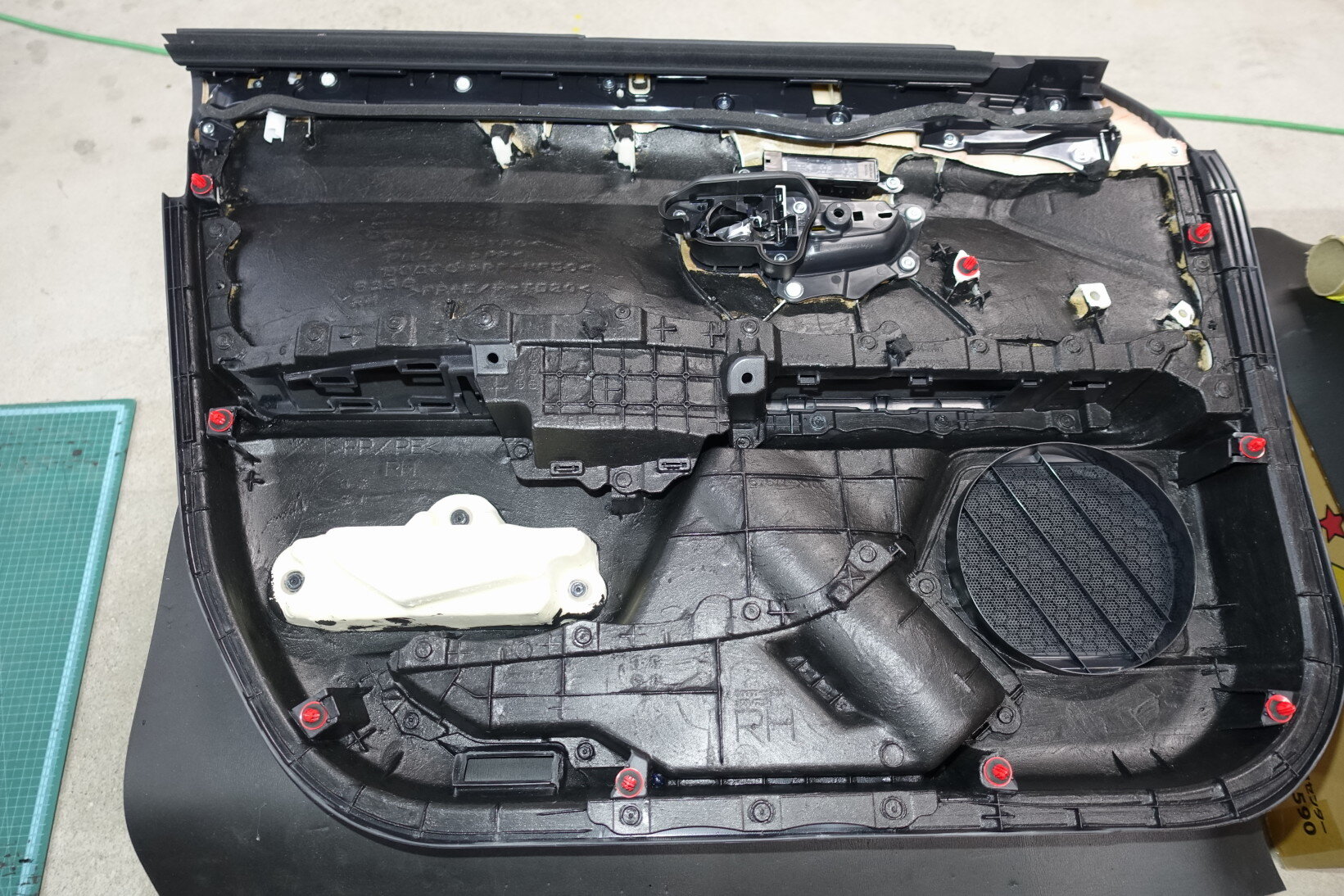

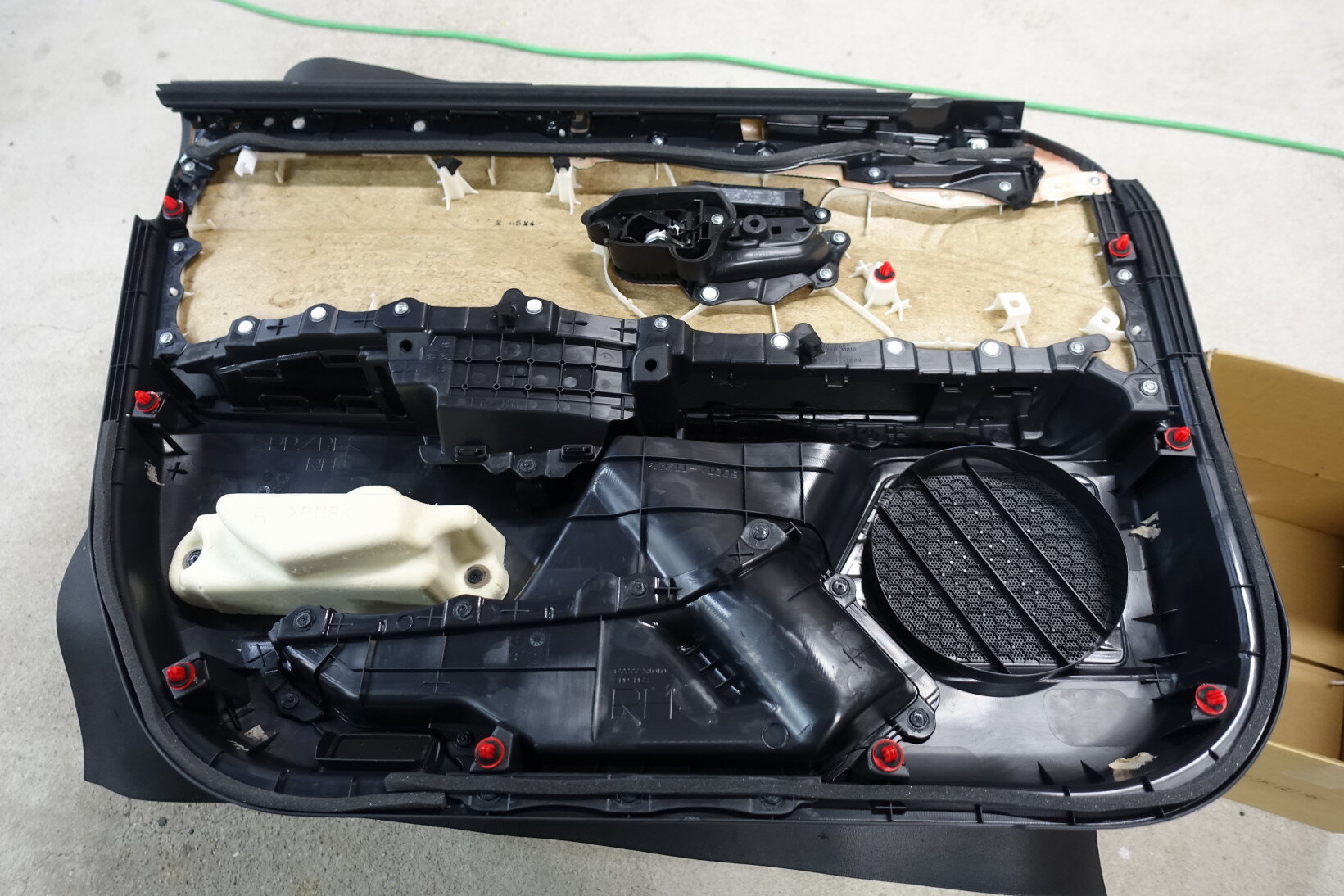

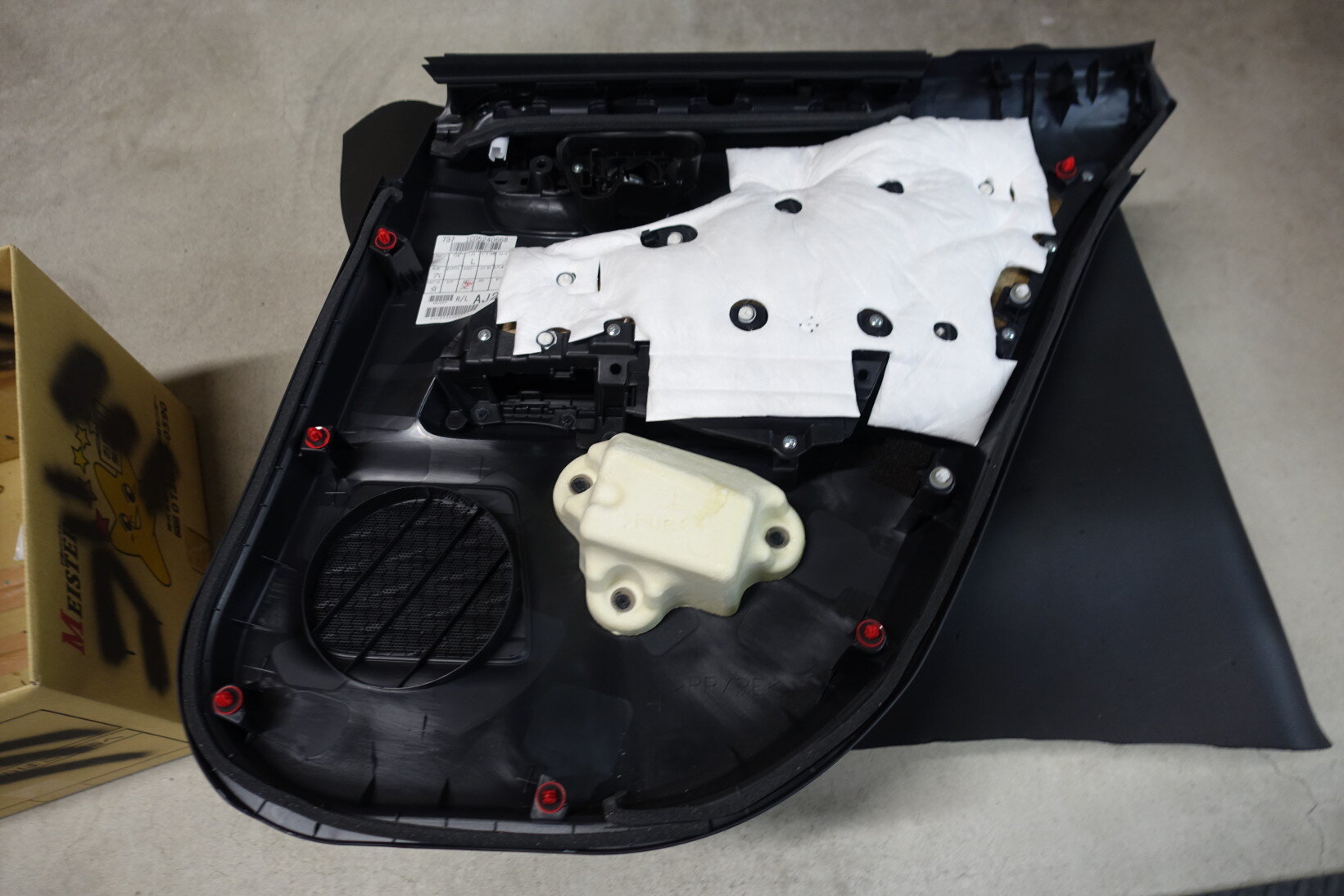

内張り裏です。

DSC00055

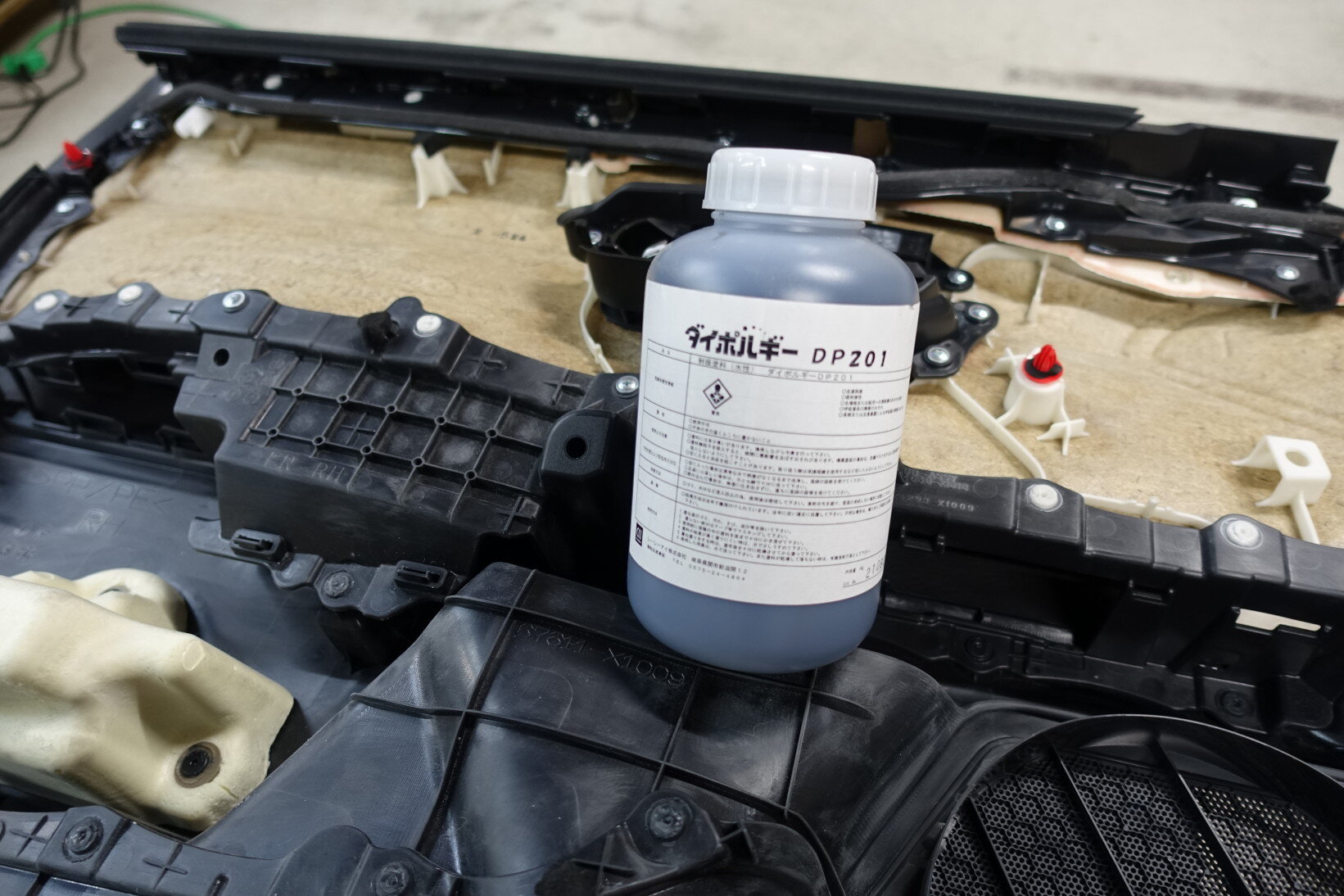

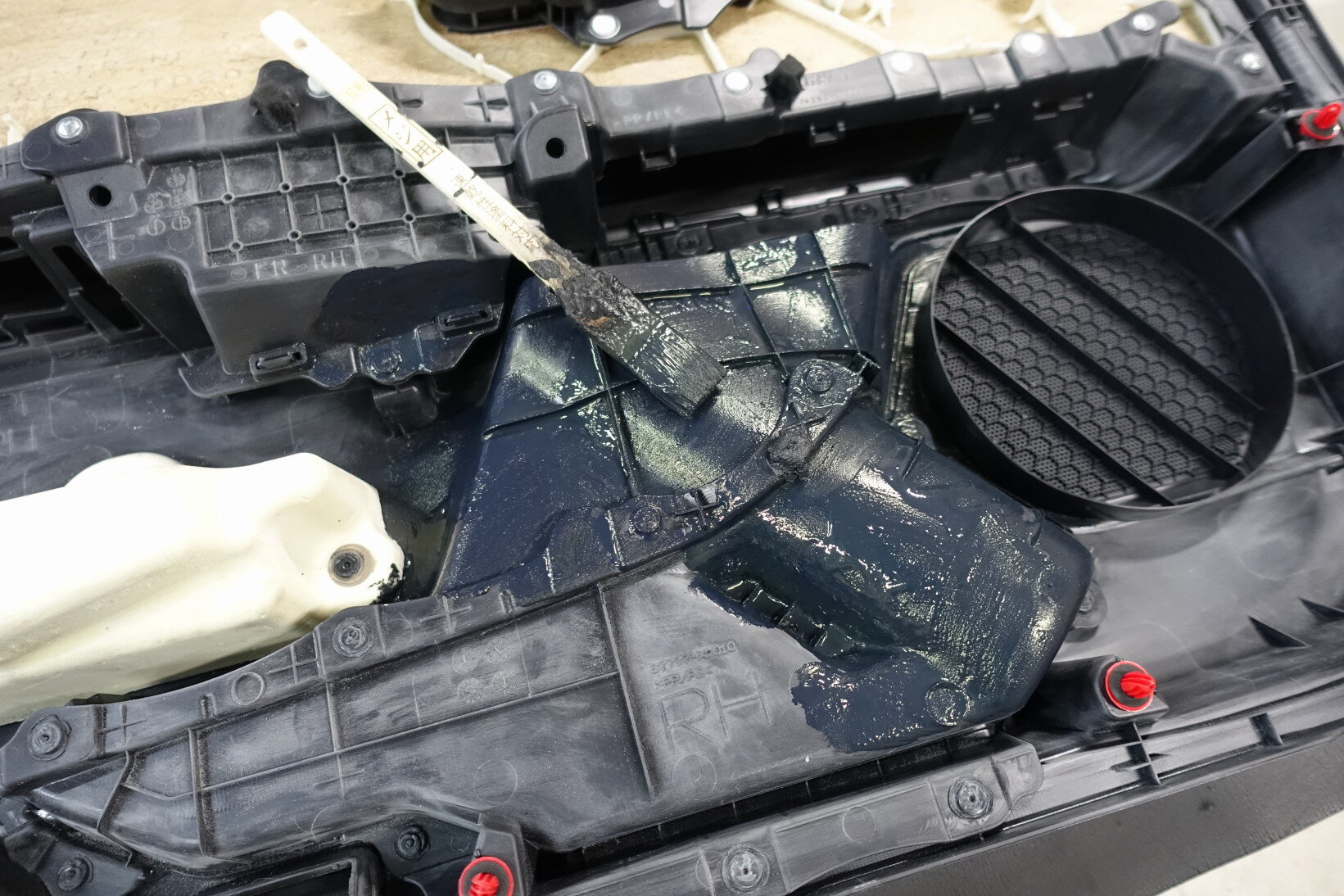

内張り裏全面に制振塗料ダイポルギーをしっかりと塗り込んで内張り自体の共振を防ぎます。

DSC00051DSC00052

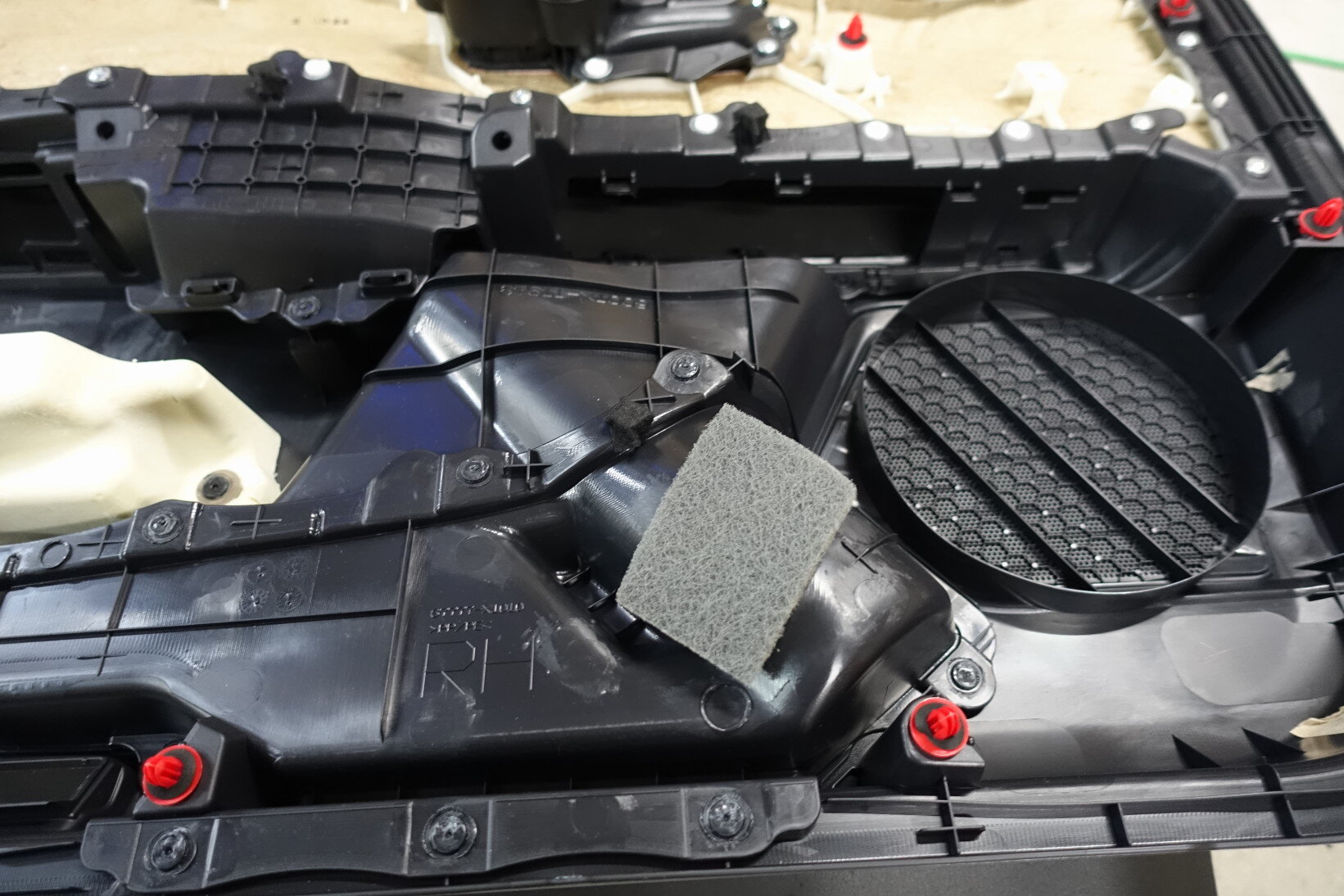

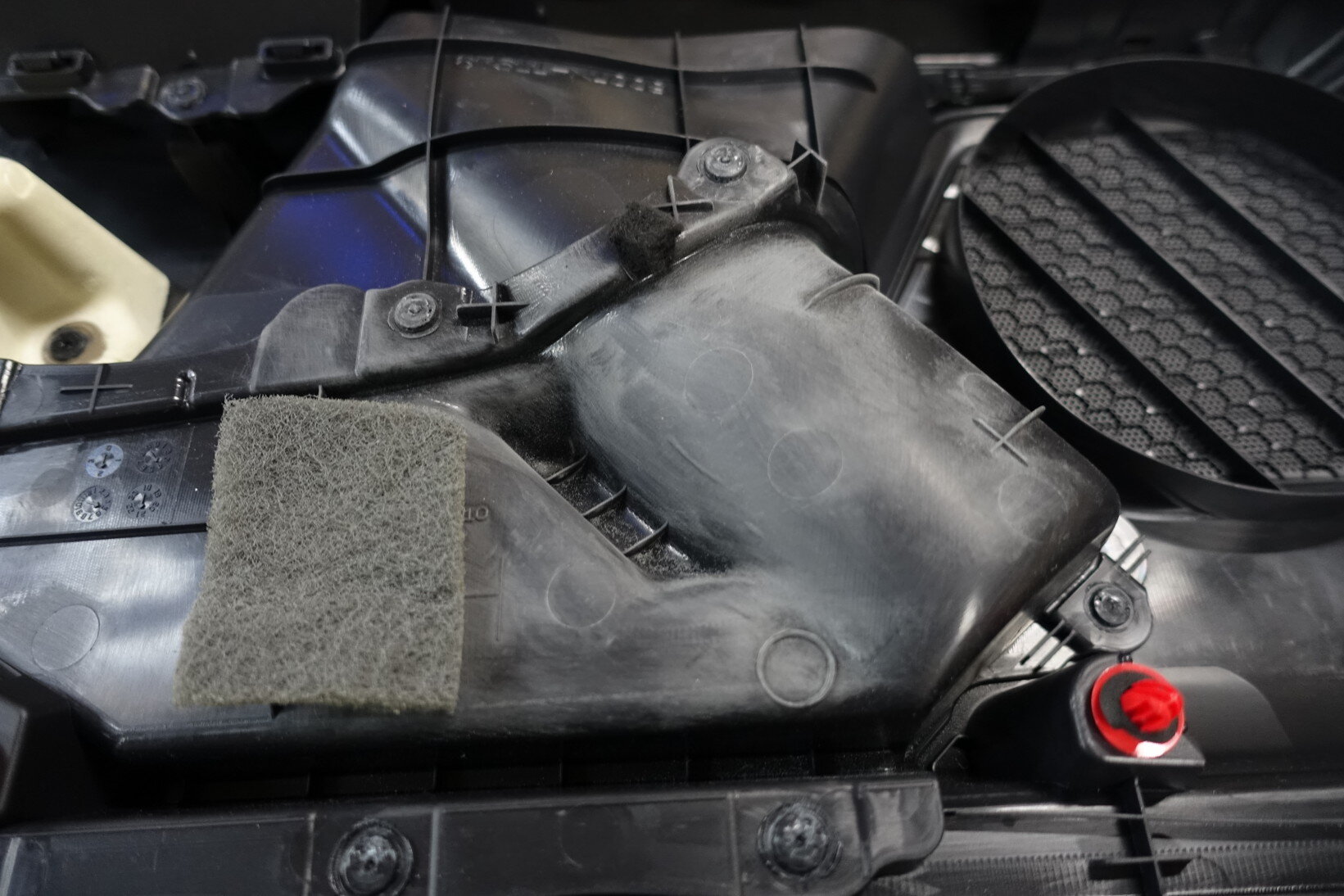

ダイポルギーが密着するように足付けをします。

DSC00053DSC00054
この下地処理を怠るとダイポルギーがポロポロと剥がれてしまい、何のために塗ったのかわからなくなります。

DSC00056
水で薄めながら1回目を塗り広げます。

DSC00057DSC00058
乾燥させます。

DSC00080DSC00081

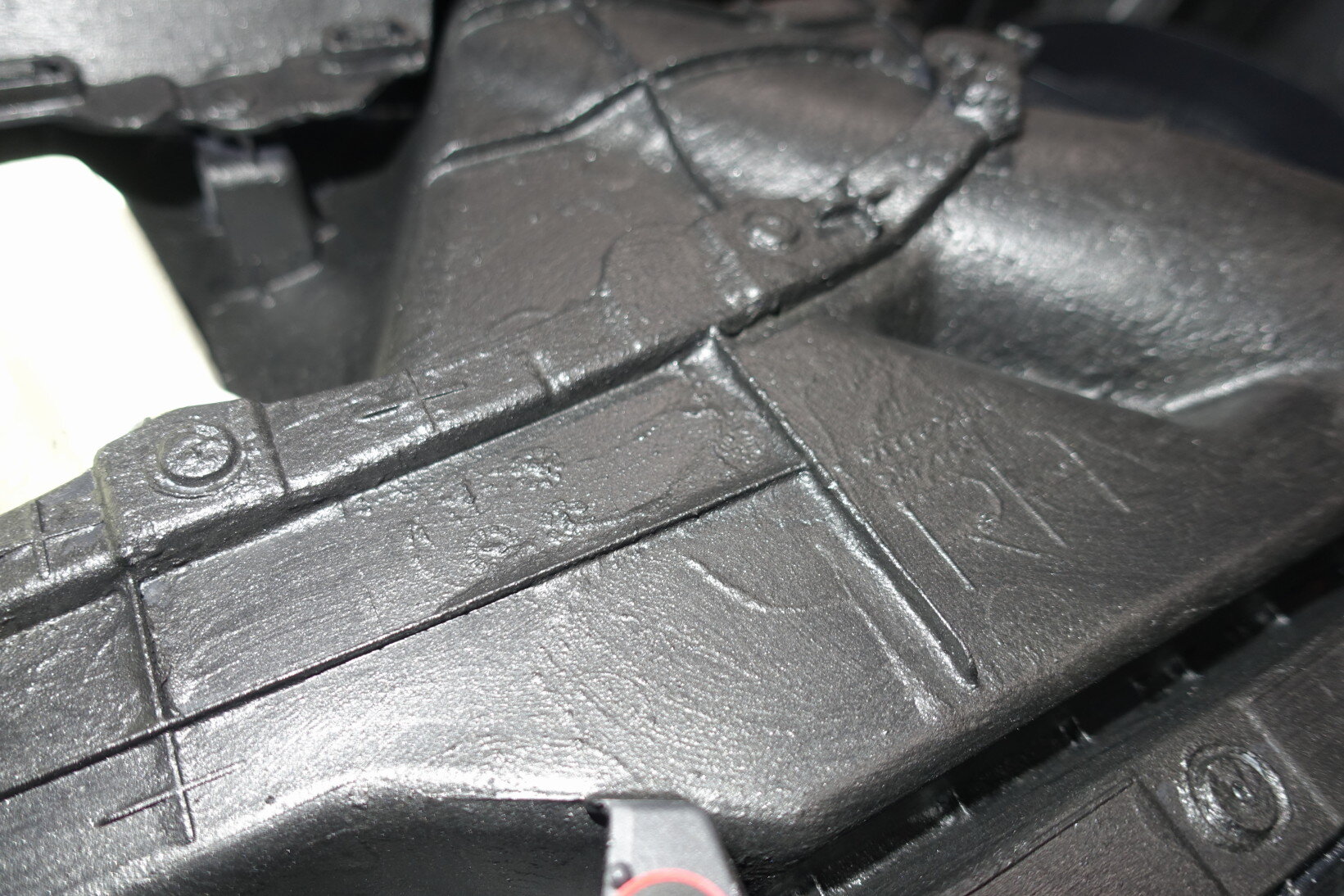

乾燥後、2回目を厚め(濃いめ)に塗り込んでいきます。

DSC00082DSC00083
そしてしっかりと乾燥させます。

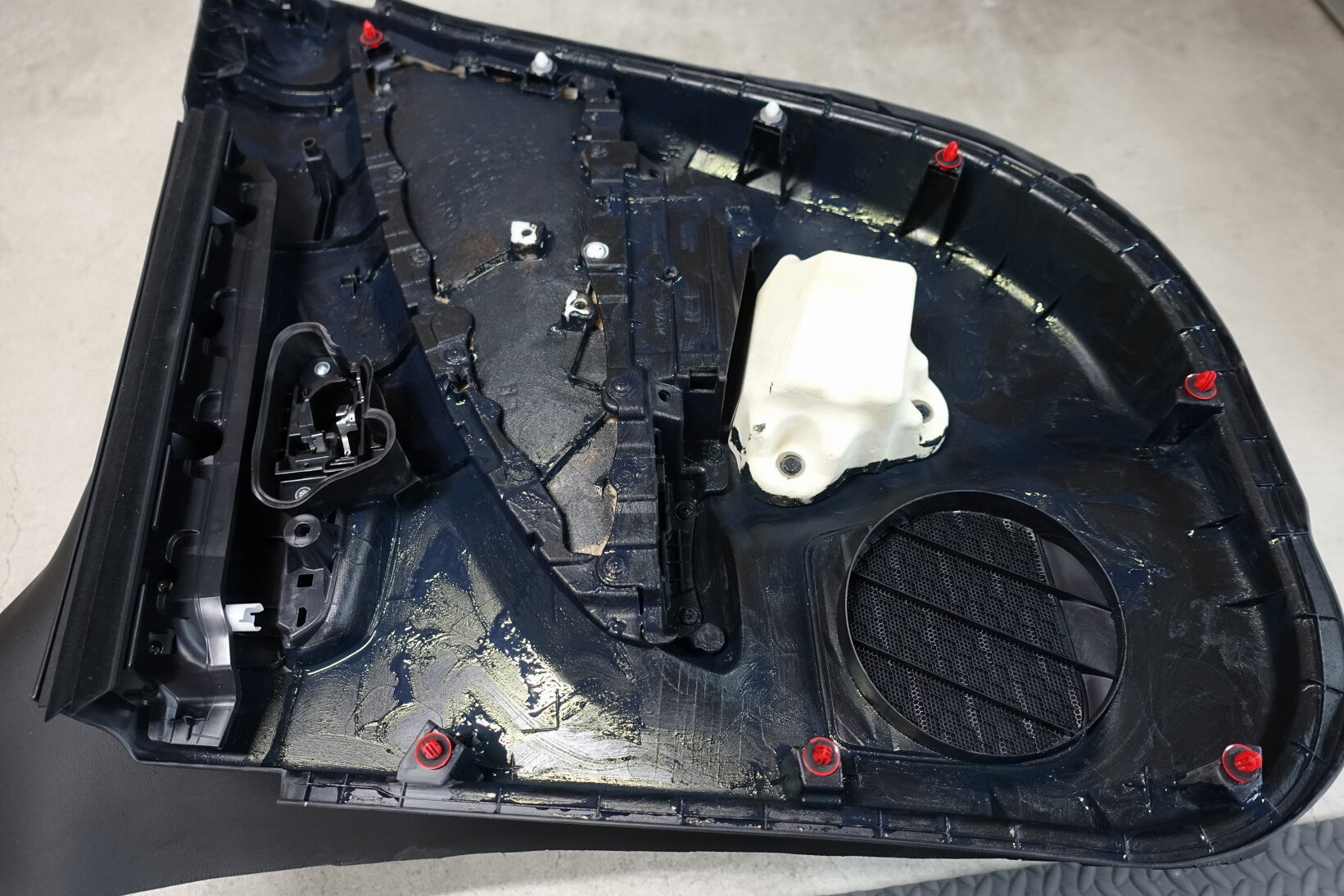

乾燥後、内張り裏の要所要所に吸音材を貼り付けていきます。

DSC00084

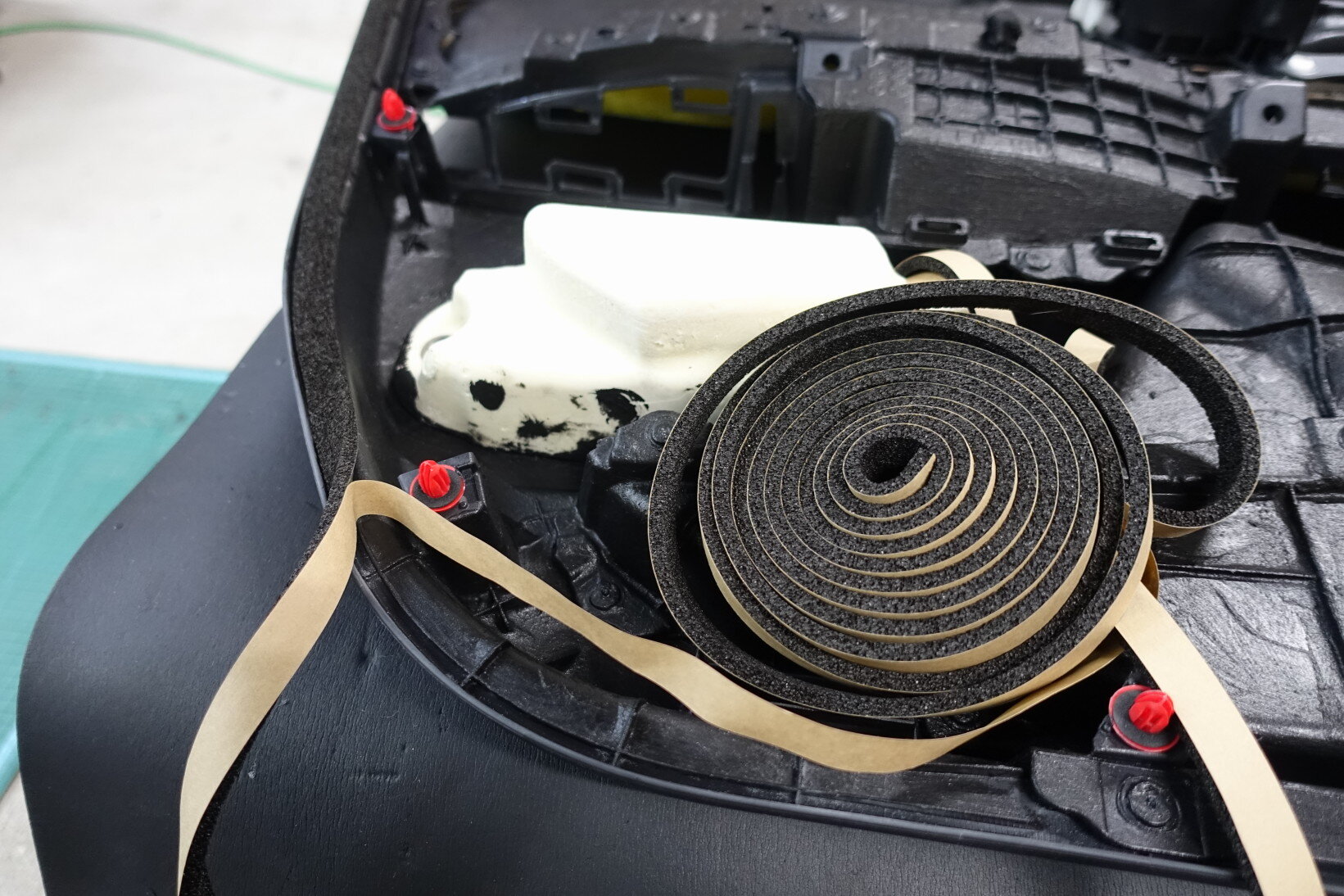

内張りの縁部分。

DSC00086DSC00085

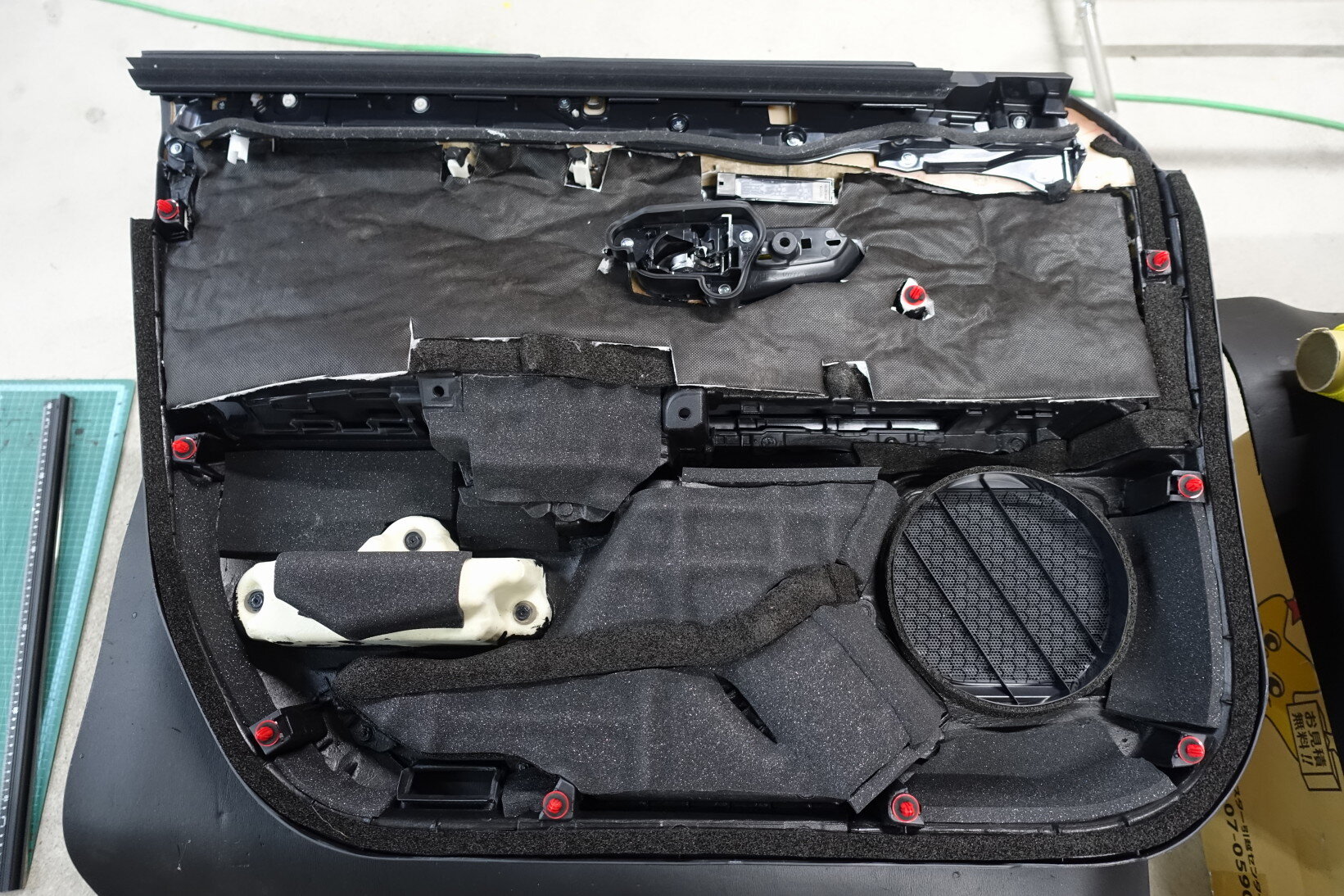

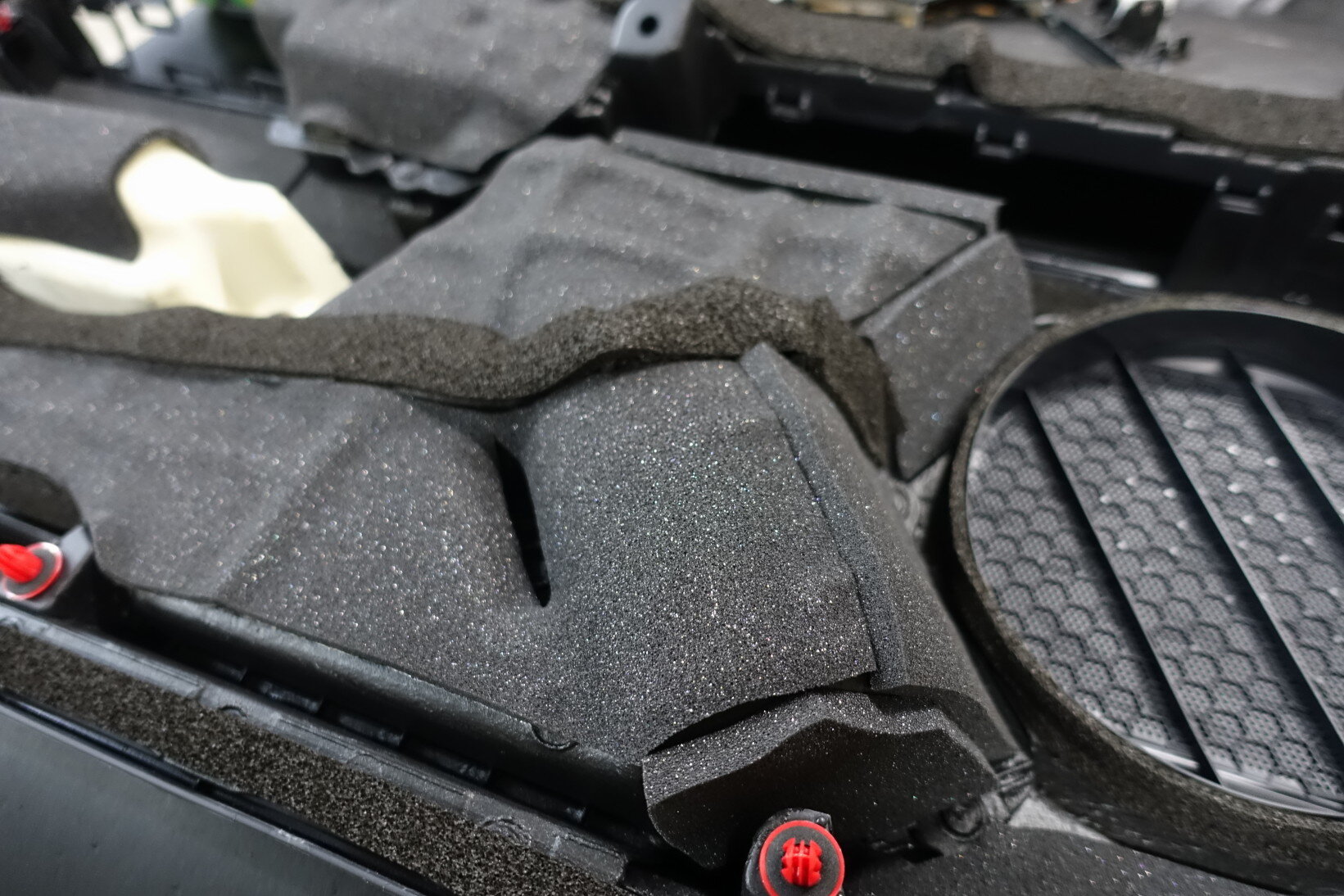

場所に応じて吸音材の種類を変えて貼っていきます。

DSC00088DSC00089

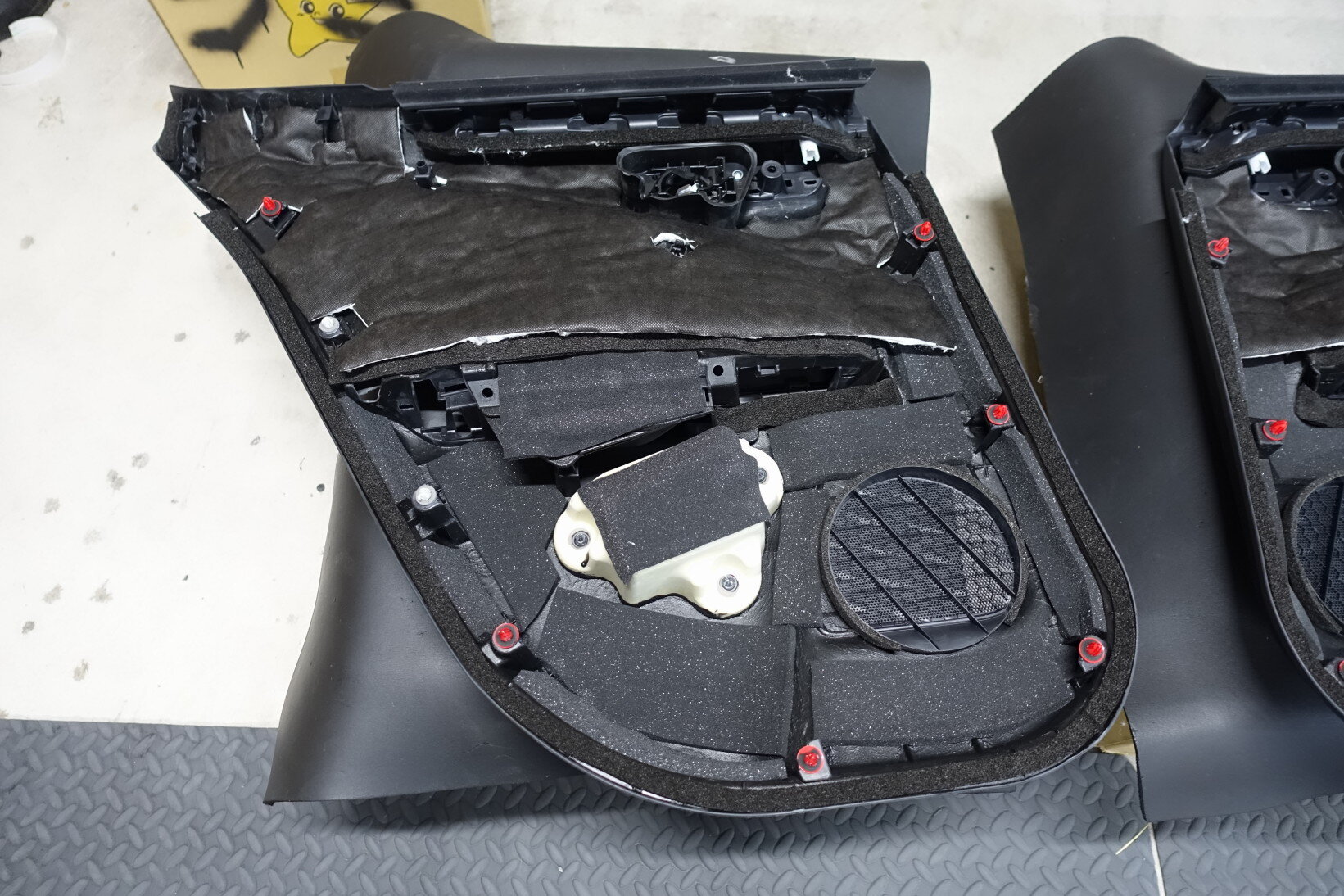

リア側も同様に。

DSC00090DSC00092

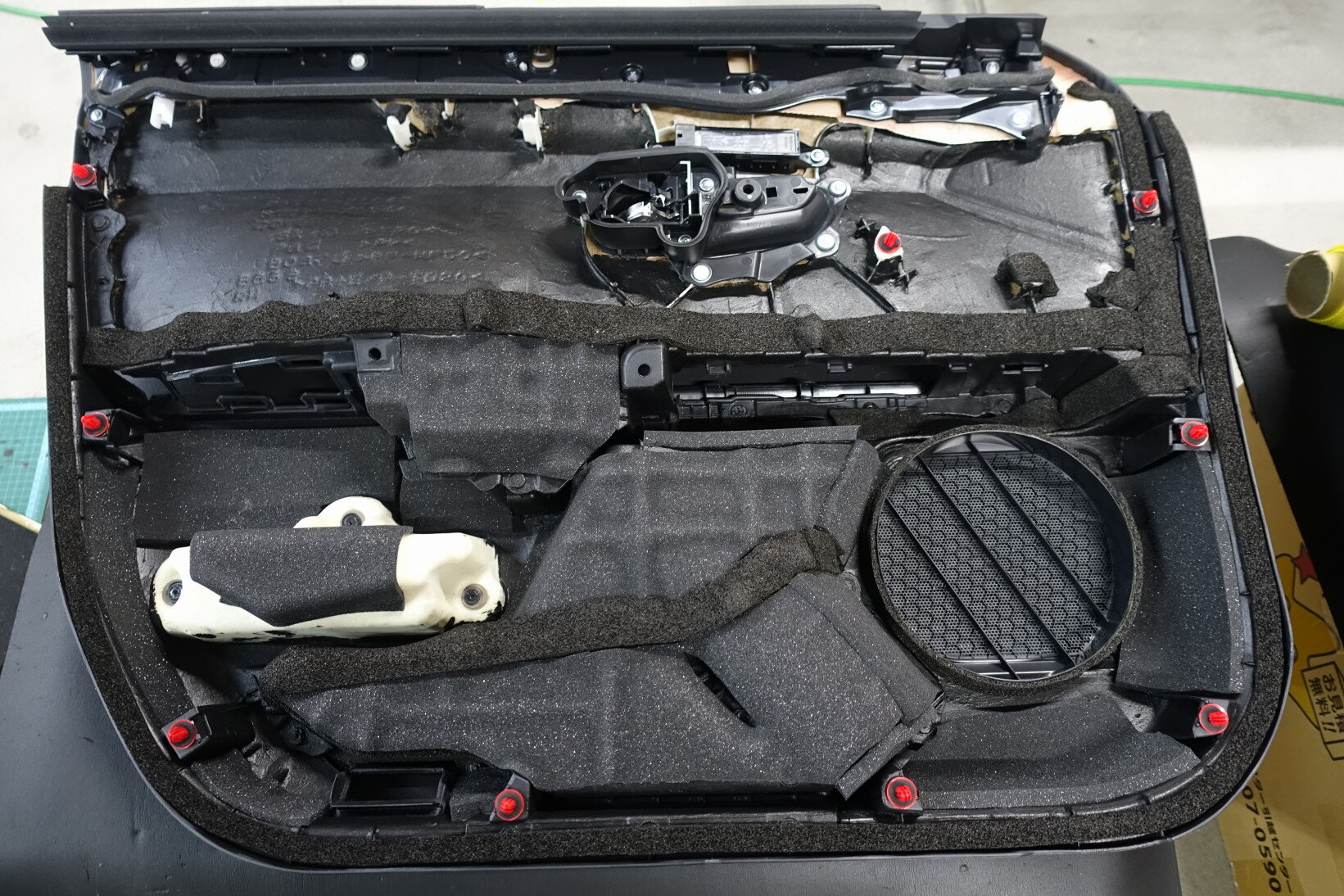

これでスーパーチューニングの完成です。

内張りを取り付けて音出しチェック。

DSC00095DSC00096

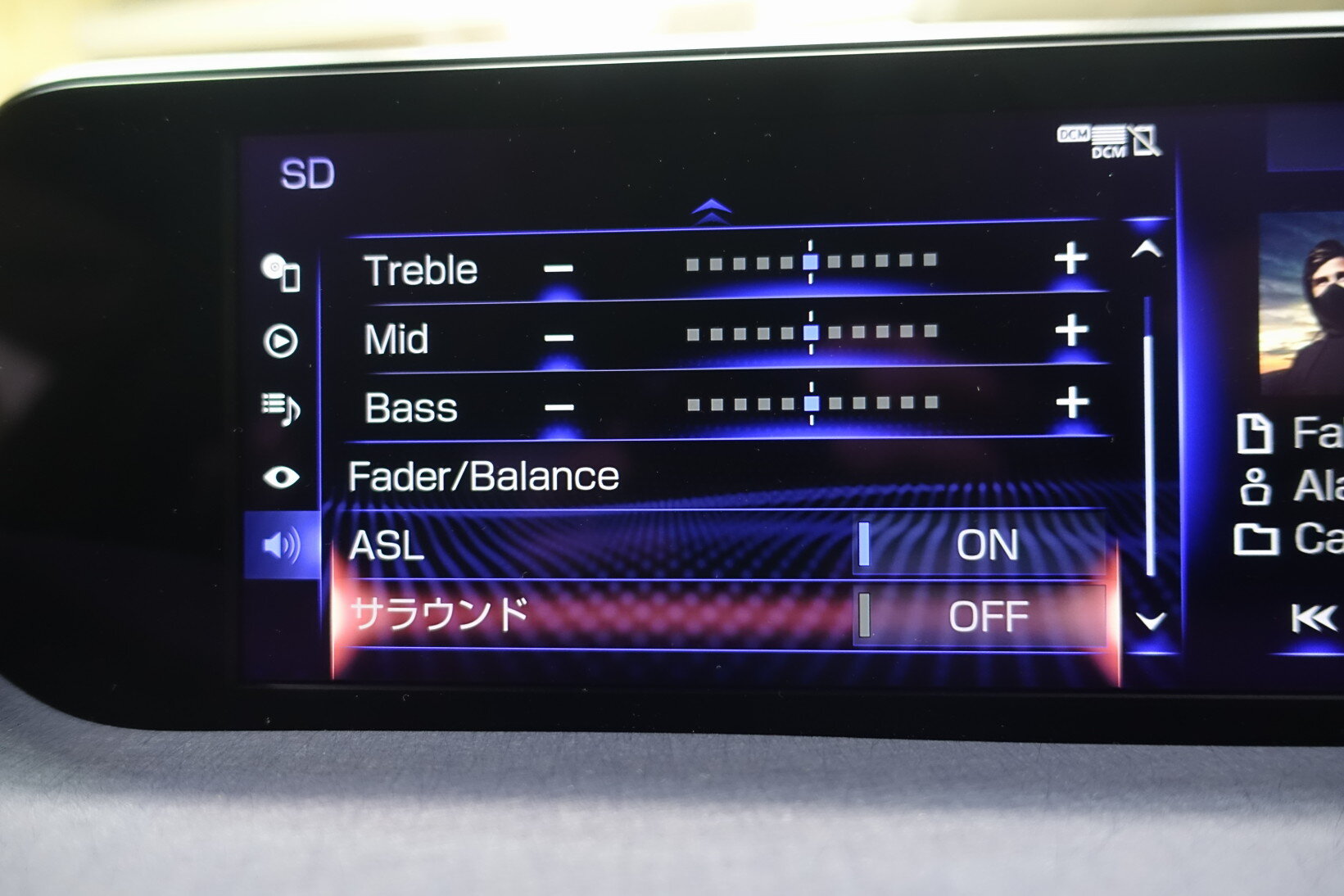

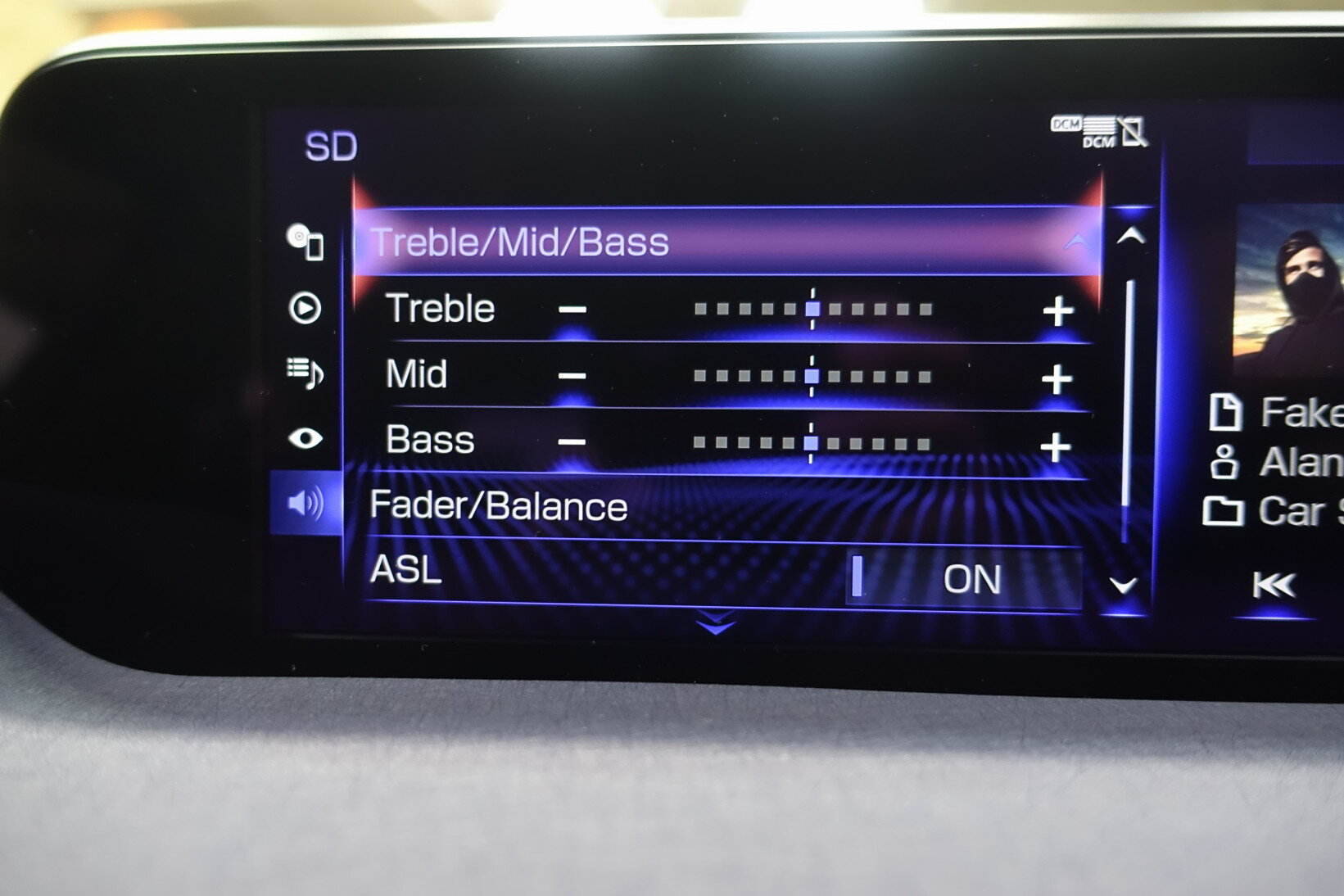

EQは全てフラット(無調整)。
サラウンドもOFF。

スーパーデッドニング&スーパーチューニング効果で余計な調整は必要なくなります。
ドアの響で音つくりをしていますので、全てのジャンルの音が良くなります。
またラジオでもテレビでもその効果を発揮でき、再生ソースの偏りもなくなります。

DSC00094

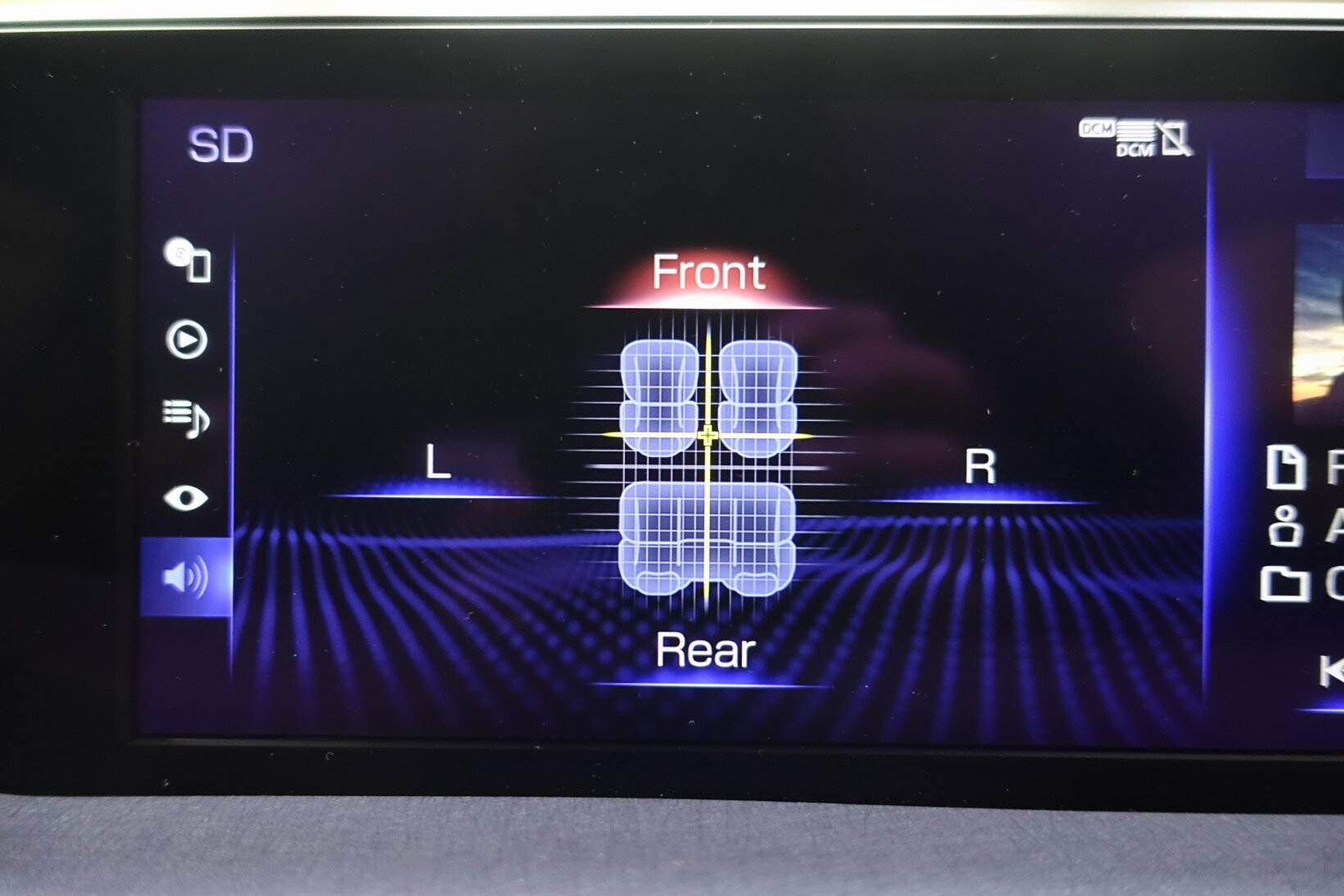

前後バランスのみ少し前よりへ。


以上ですべての施工が完成しました。

次はDSPアンプとスピーカー交換ですね。
今後の発展が楽しみです。

ありがとうございました。
