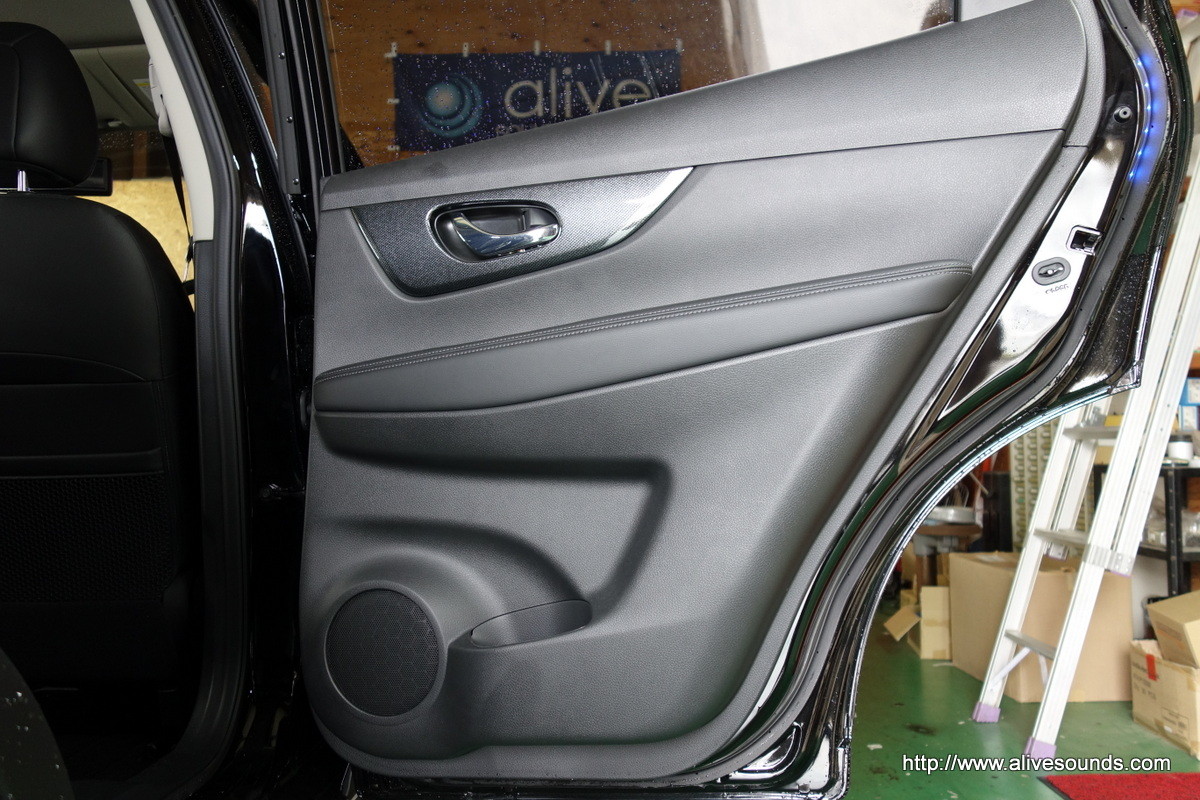

先日『スーパーリアデッドニング』を施工させて頂いたエクストレイルの施工内容のご紹介です。


DSC06308

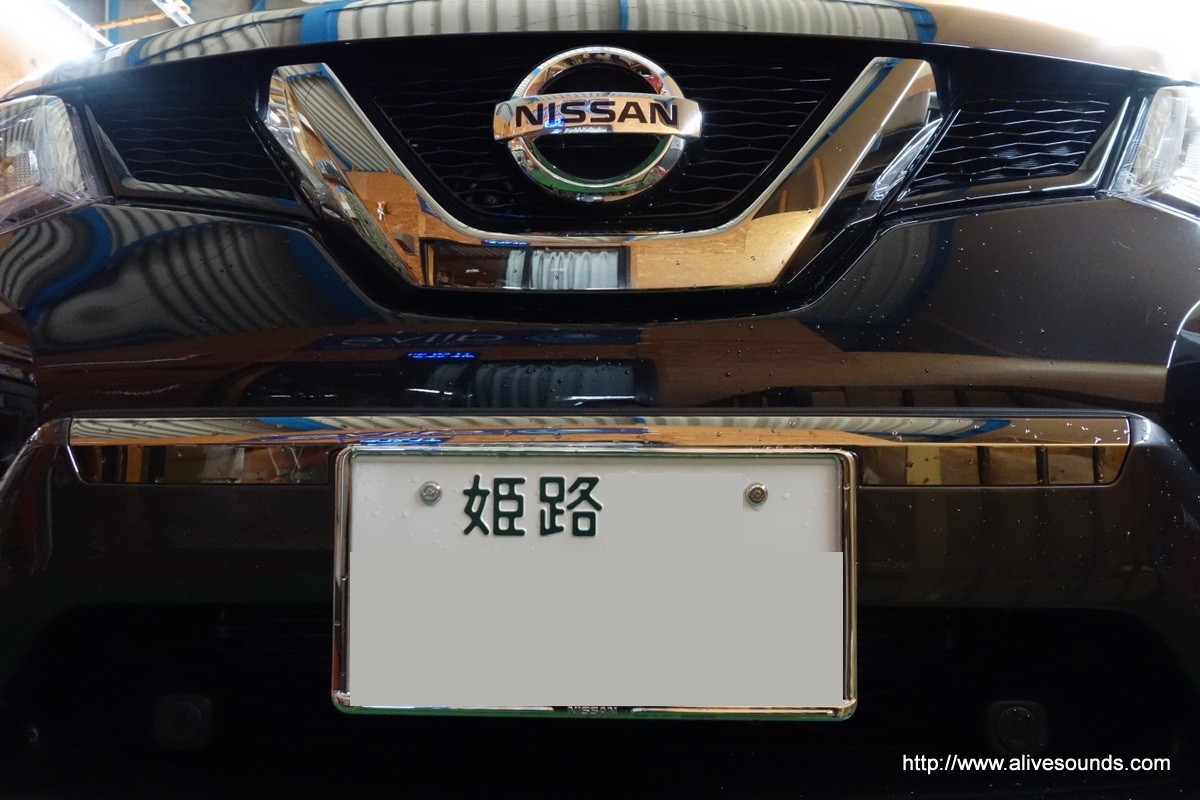

高砂市よりお越し頂いておりました。


DSC06293DSC06294
ナビはケンウッドです。

フロントドアは以前に前車で使用していたカロッツェリアのスピーカーとパワーアンプの装着と同時に、スーパーデッドニングを施工済みです。


DSC06298DSC06297
今回はステップアップとして『スーパーリアデッドニング』です。


DSC06301DSC06299
DSC06302DSC06300

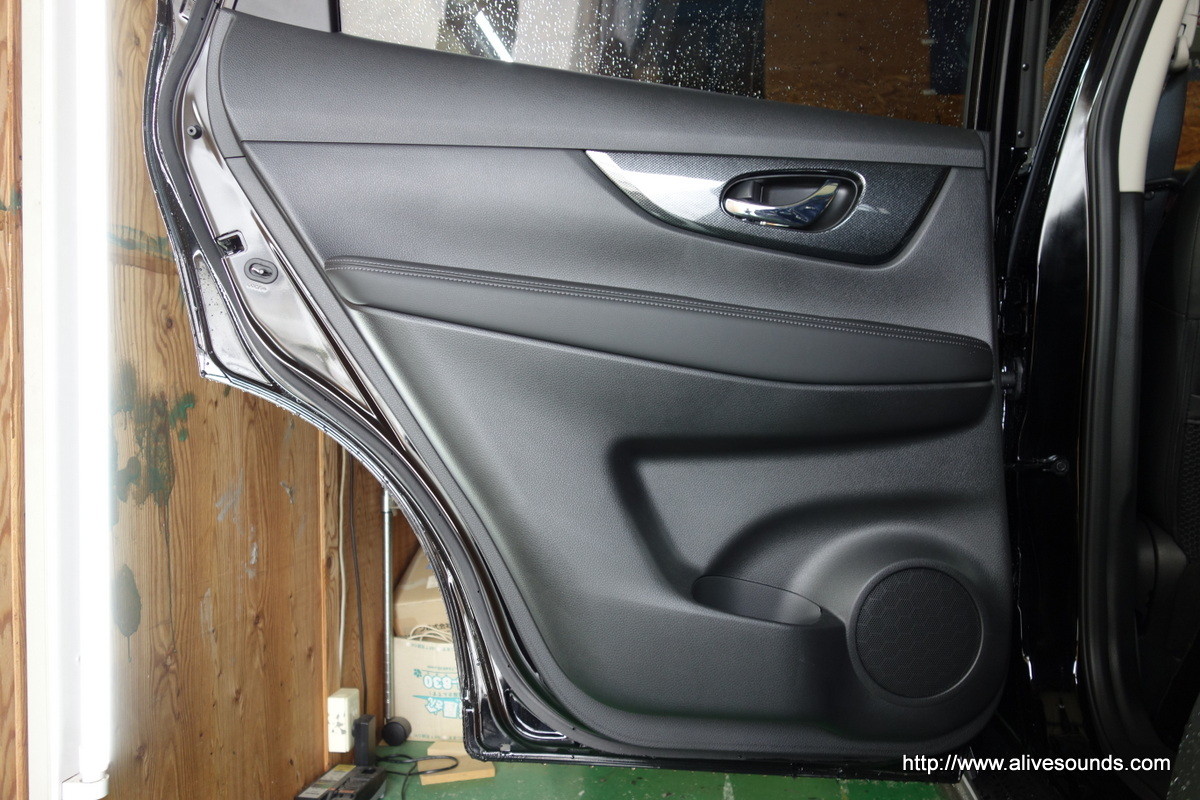

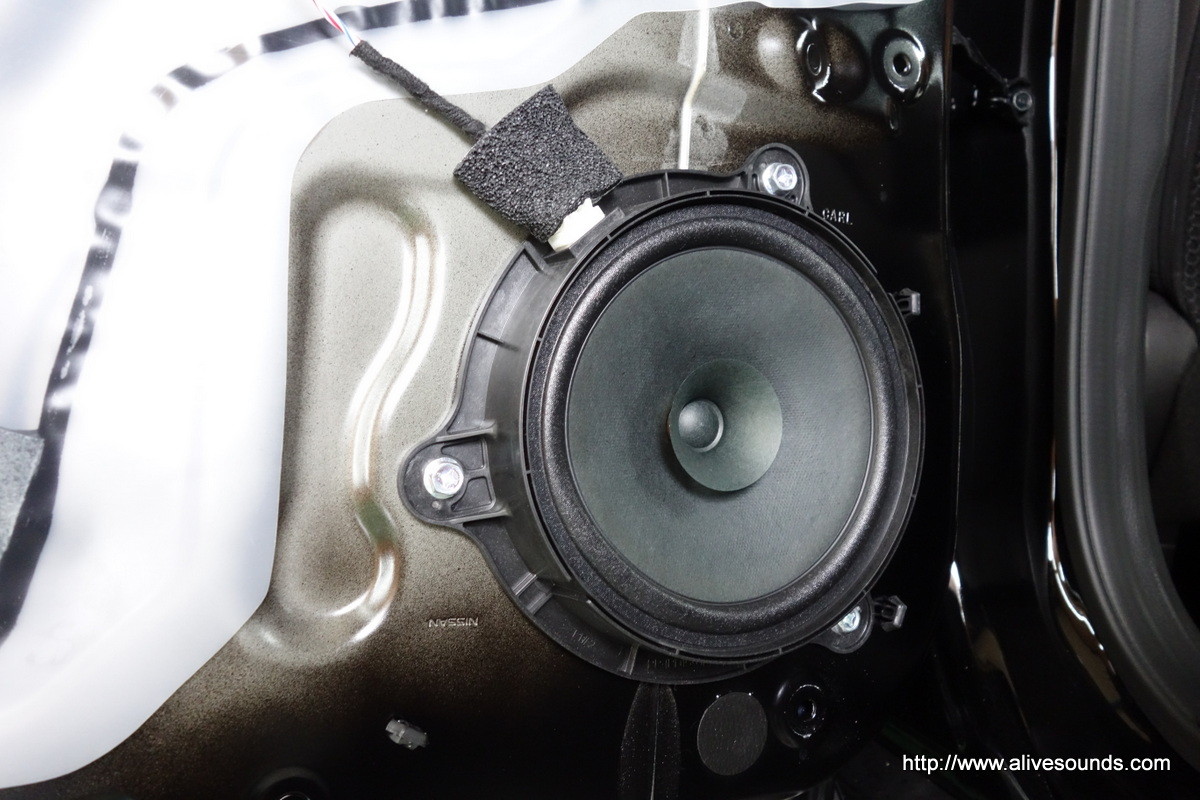

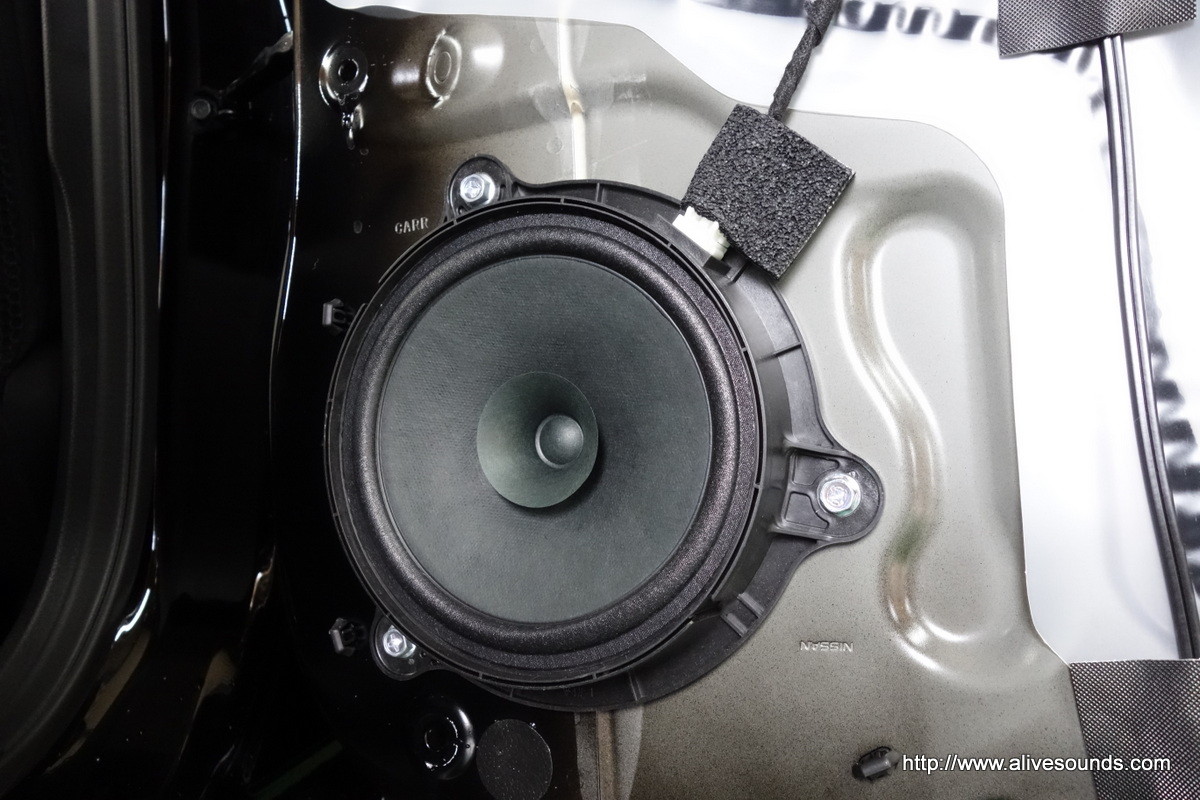

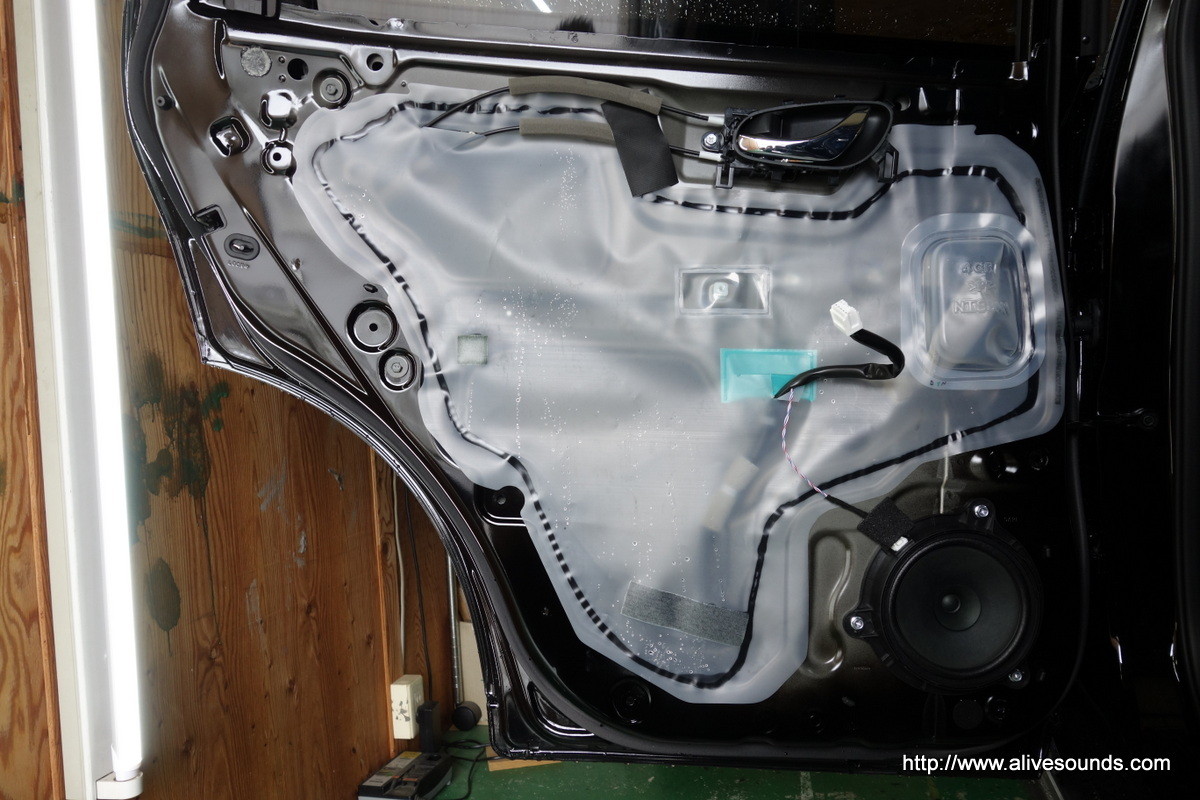

リアスピーカーは純正です。
スーパーリアデッドニングを施工する目的としては、純正スピーカーが最適で費用対効果も抜群です。


DSC06313DSC06309
DSC06314DSC06310
DSC06315DSC06312

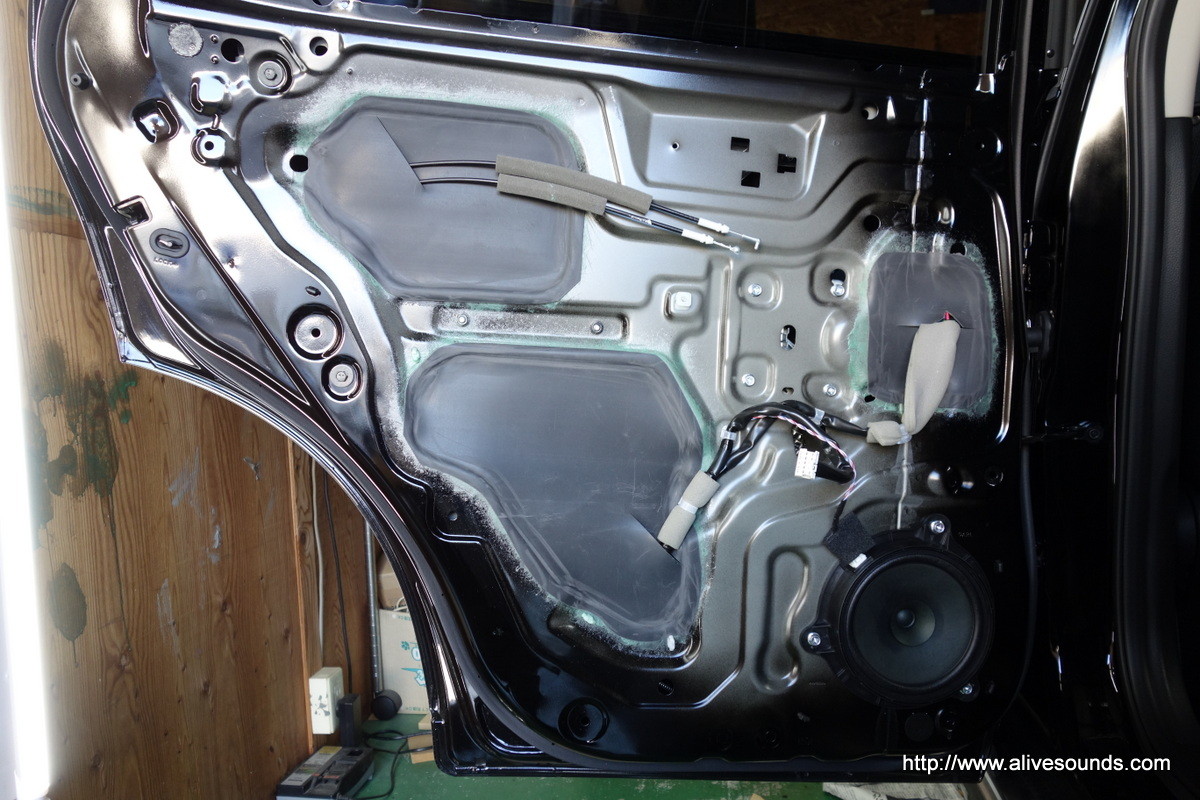

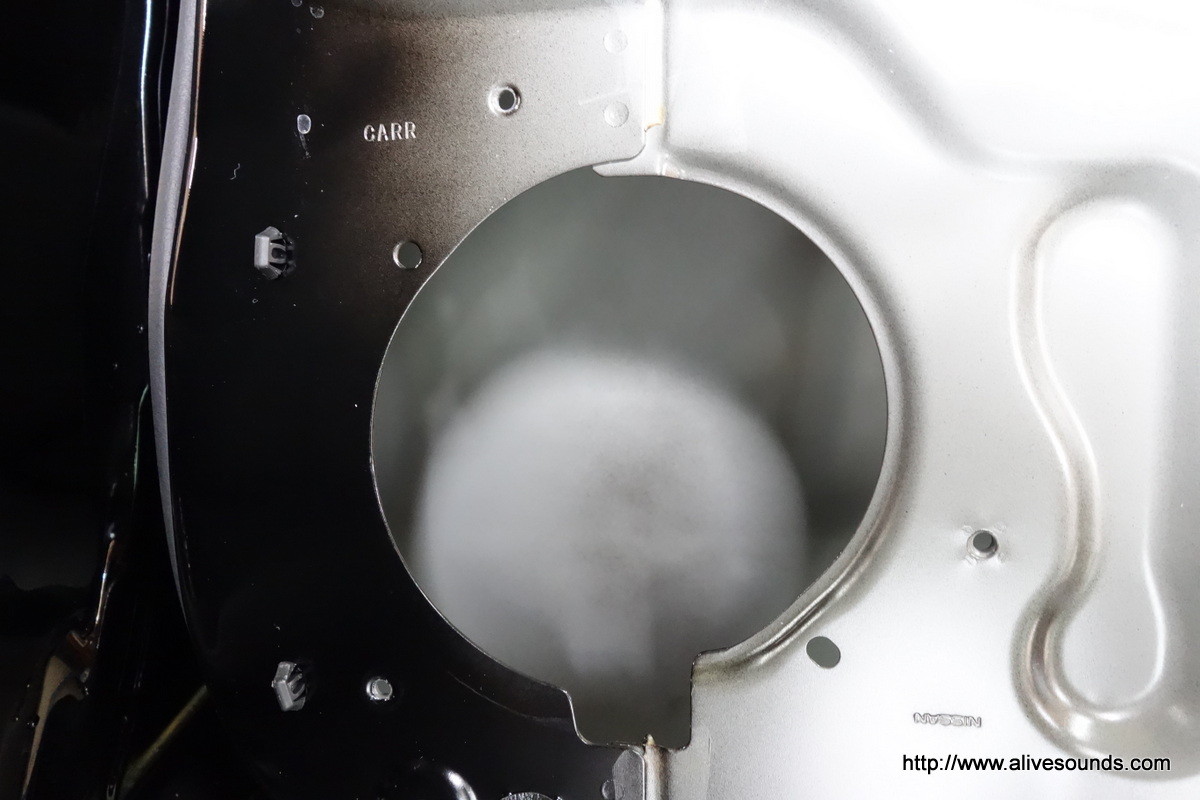

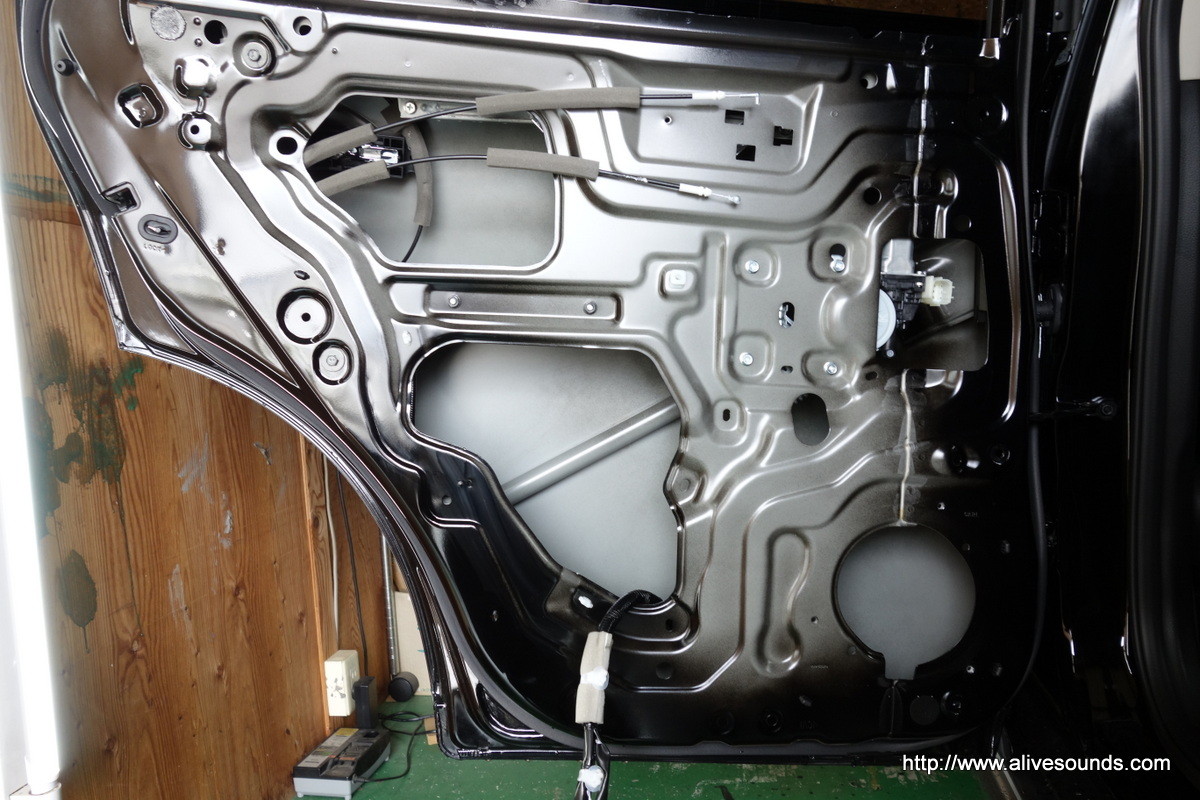

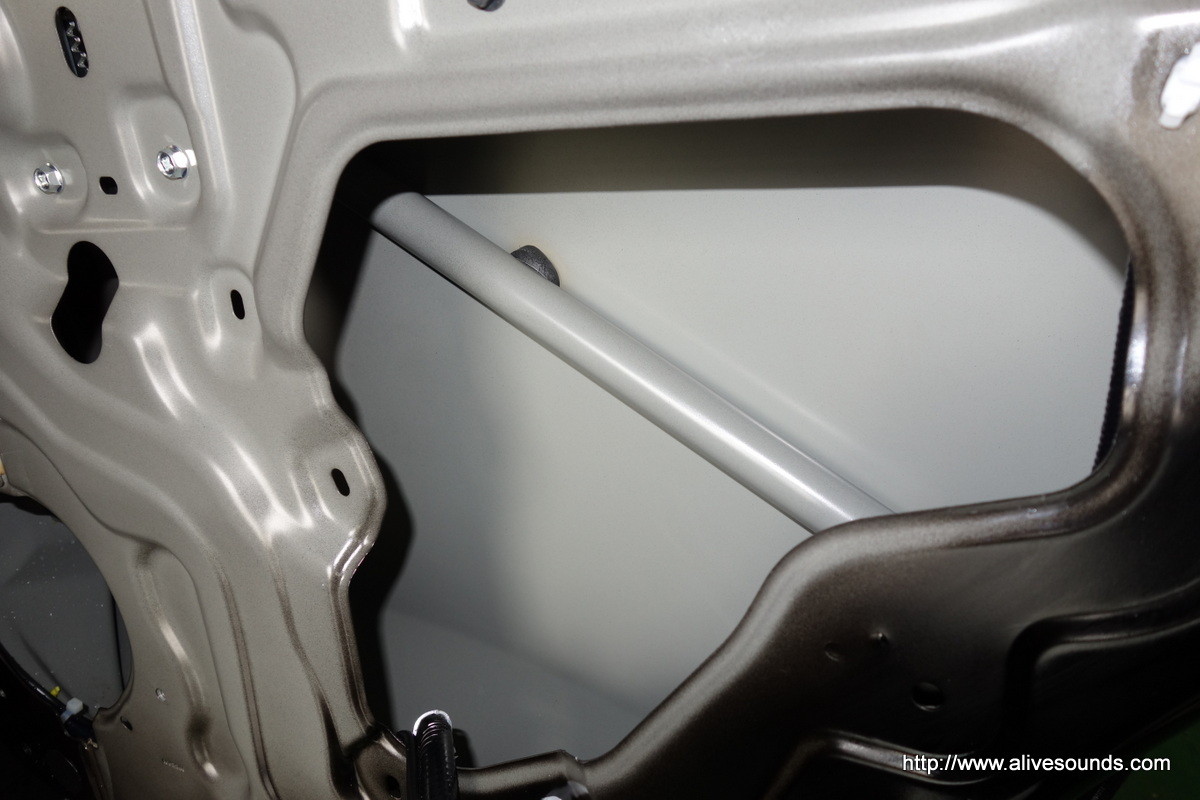

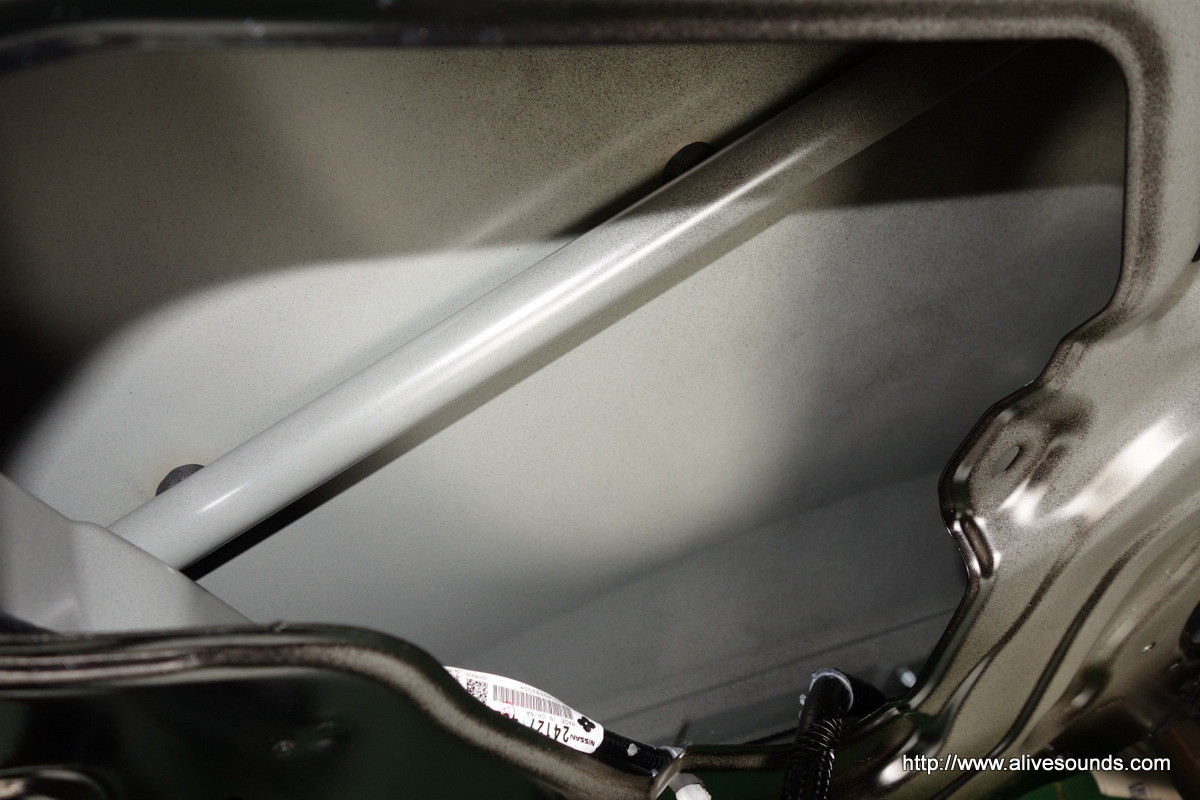

ドア内部を丁寧に脱脂処理。


DSC06321DSC06316
DSC06323DSC06318
DSC06326DSC06319

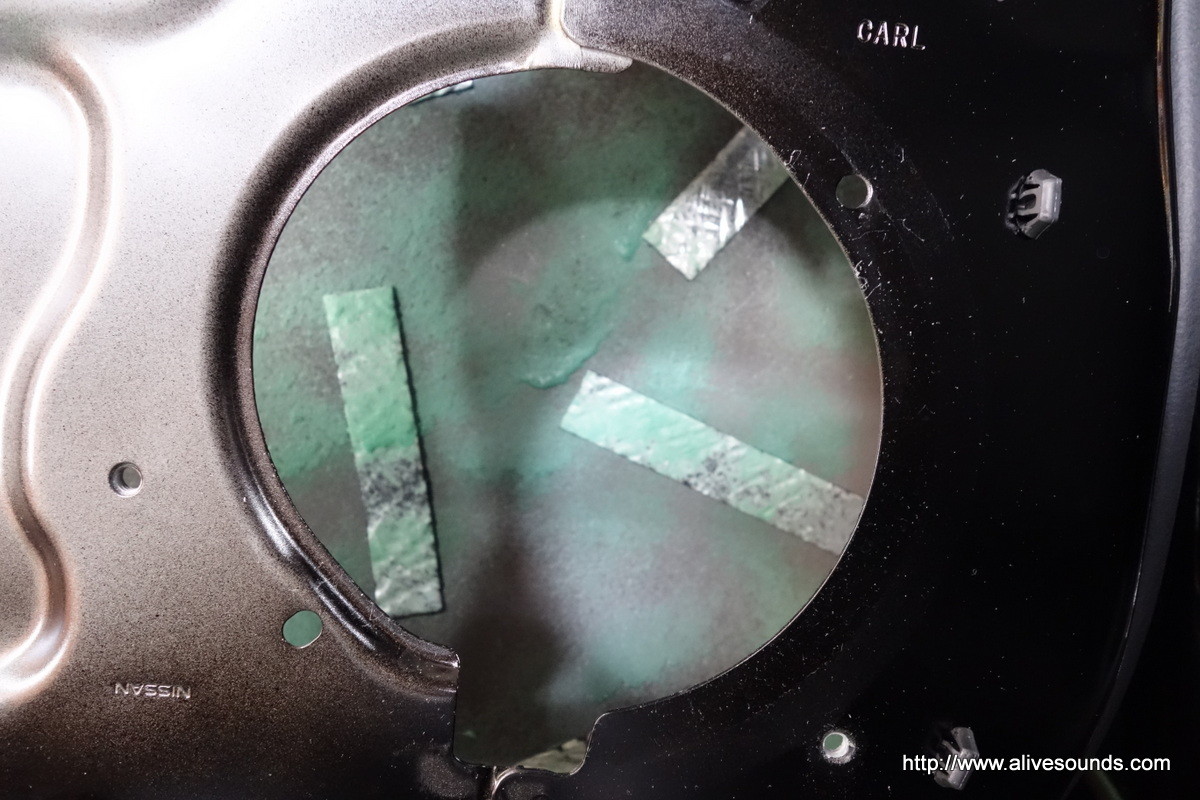

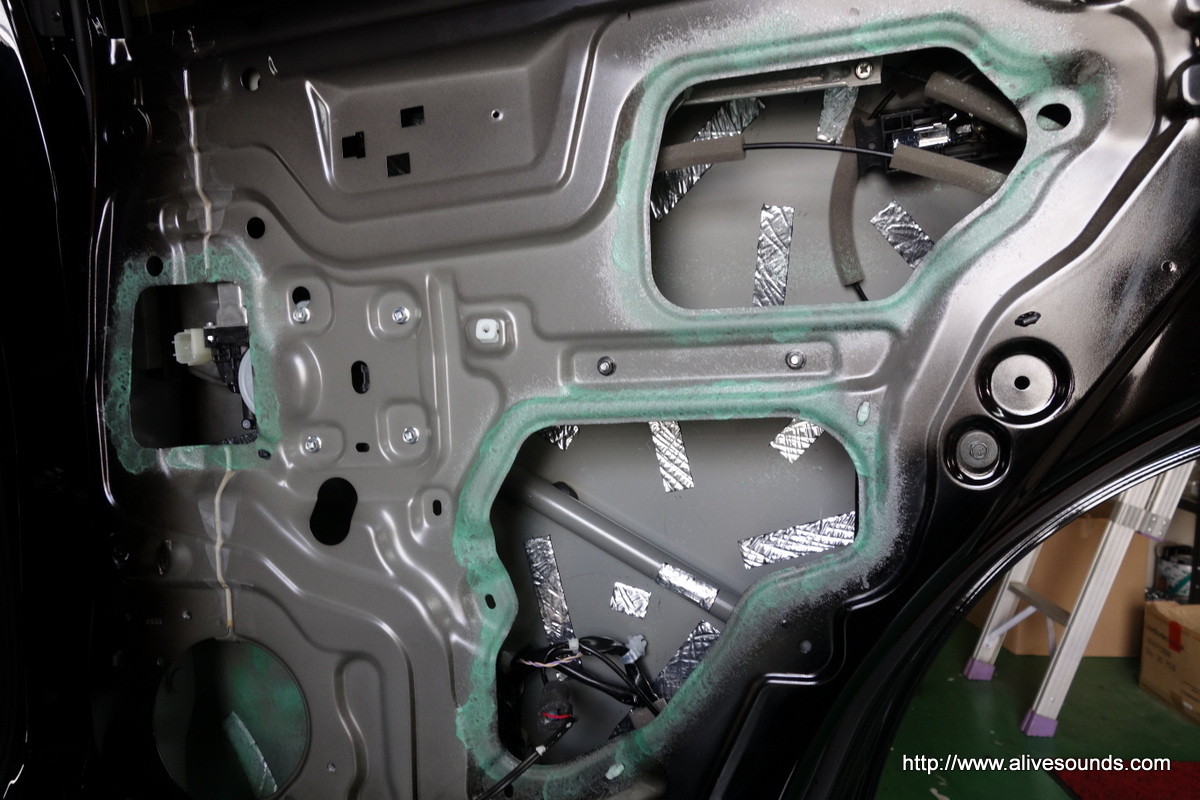

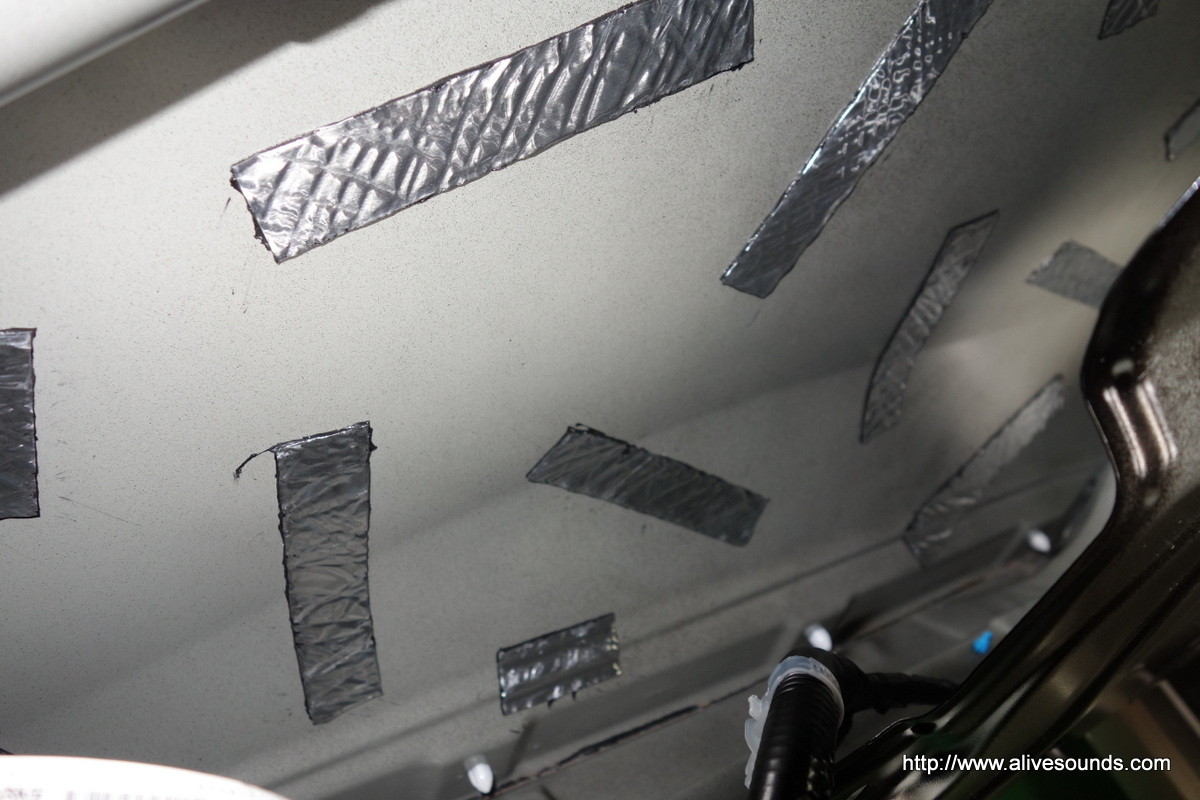

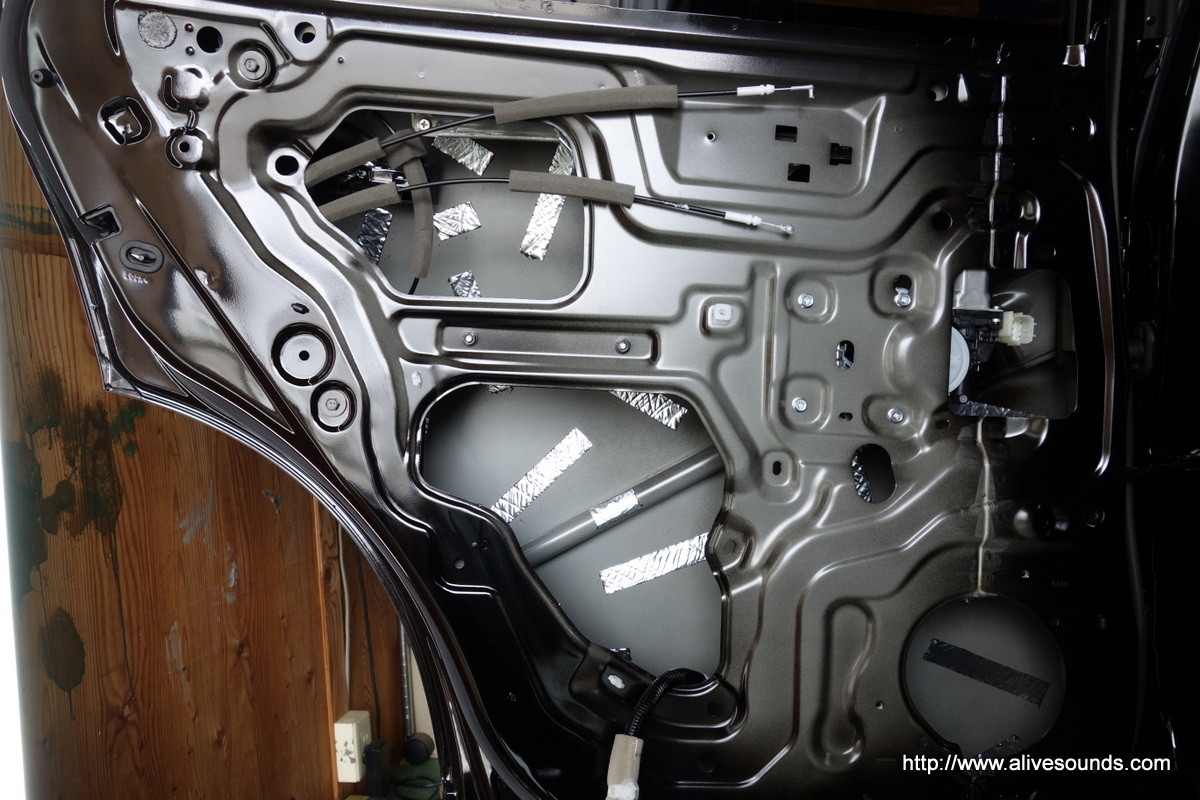

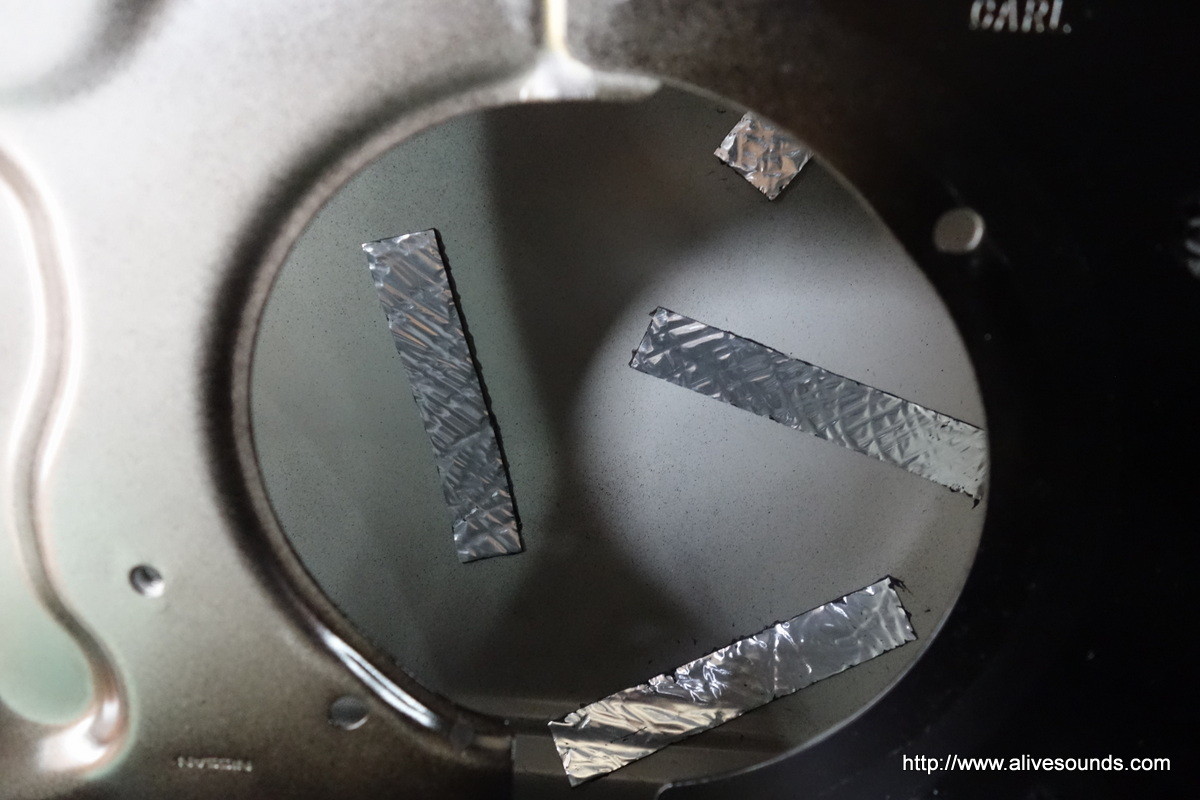

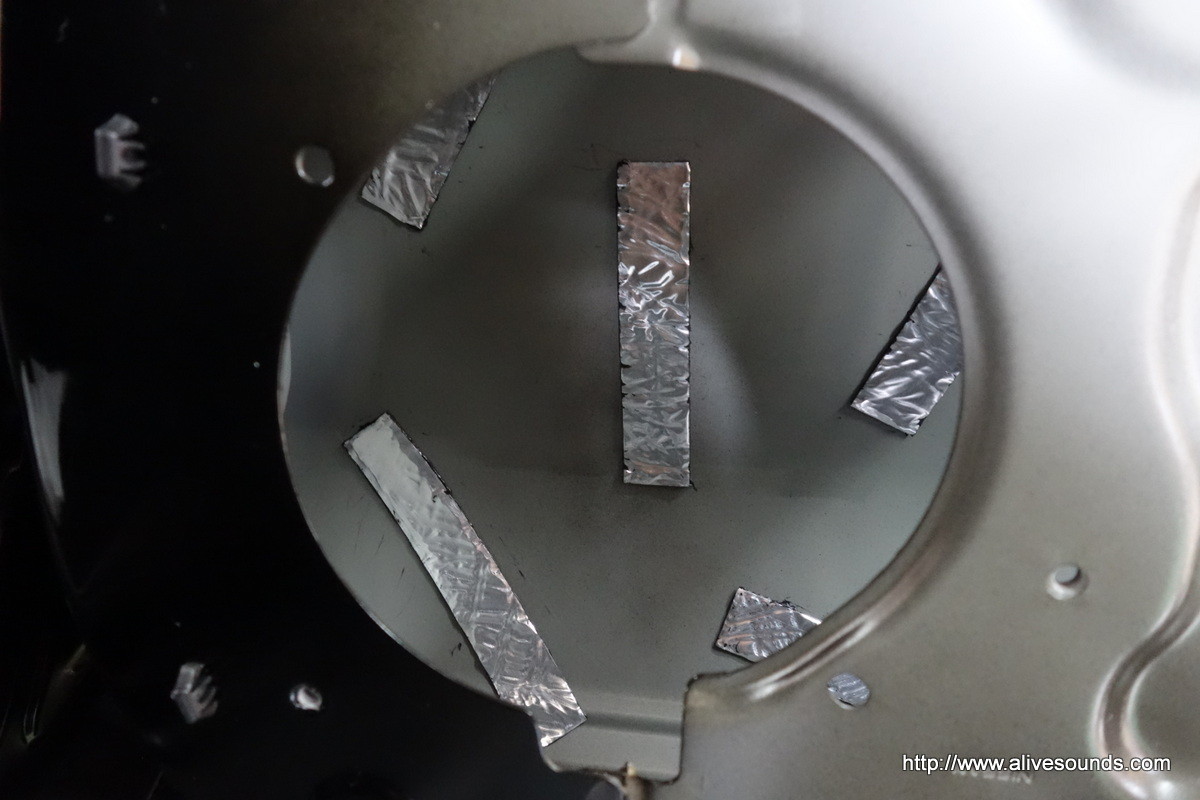

まずはアウターパネルの響きをベース音の心地い余韻が奏でるように、制振材を利用してコントロールしていきます。

制振材を貼り付けているポイントは指先でドア内部からアウターパネルを叩き、指先に伝ってくる響きの感覚を捉えながら決めていきます。

DSC06341

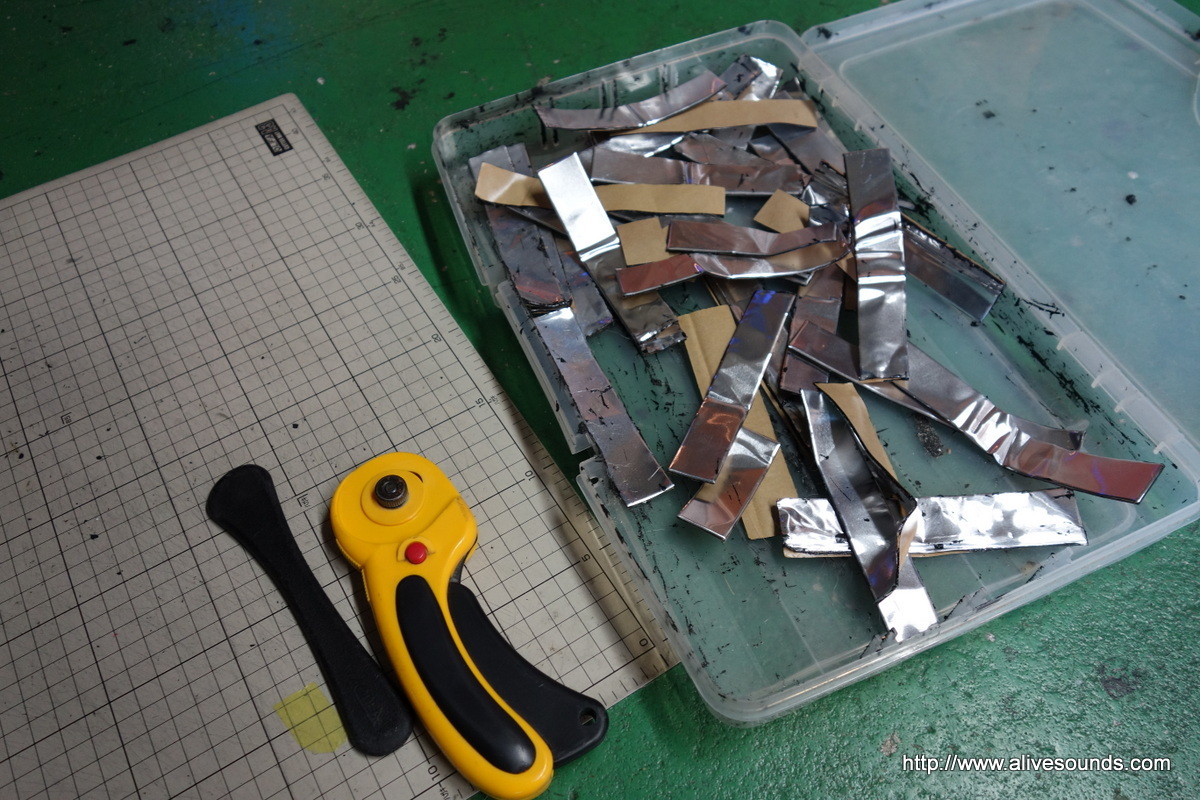

あえて適当な大きさにカットした制振材の中から、探り当てたポイントに応じた大きさを選んで貼っています。
その都度指先に伝わる響きを捉えて制振材の大きさを選んでいるので、同じ車でも貼ってある位置は全く違います。

スーパーデッドニングでは貼り付ける位置を重視しているのではなく、『心地よいベース音の響き』になる事を重視していて、制振材の貼り位置は結果その位置になったというだけです。

ですので制振材を貼る位置は同じ車種でも違う車種でもその都度違いますが、その結果に得られる『心地よいベース音の響き』はどの車種でも同じになるのです。


良い音を作るためのデッドニングをするためには『良い音』という明確な目指す音を知っていることが大前提で、その目指す音になるように制振材を利用してドアの響きをコントロール出来なければだめなのです。

しかし一般的なデッドニングは制振材を貼ることが主となっていて、出来上がる音はその結果という事になってしまっています。

それでは、『とにかく制振材を貼ってデッドニングしたけど、良い音になるか悪い音になるかは運次第』って感じですね(汗)

良い悪いは別にして、とにかく音の変化を楽しみたいと言うのなら全然OKですけどね。


DSC06327

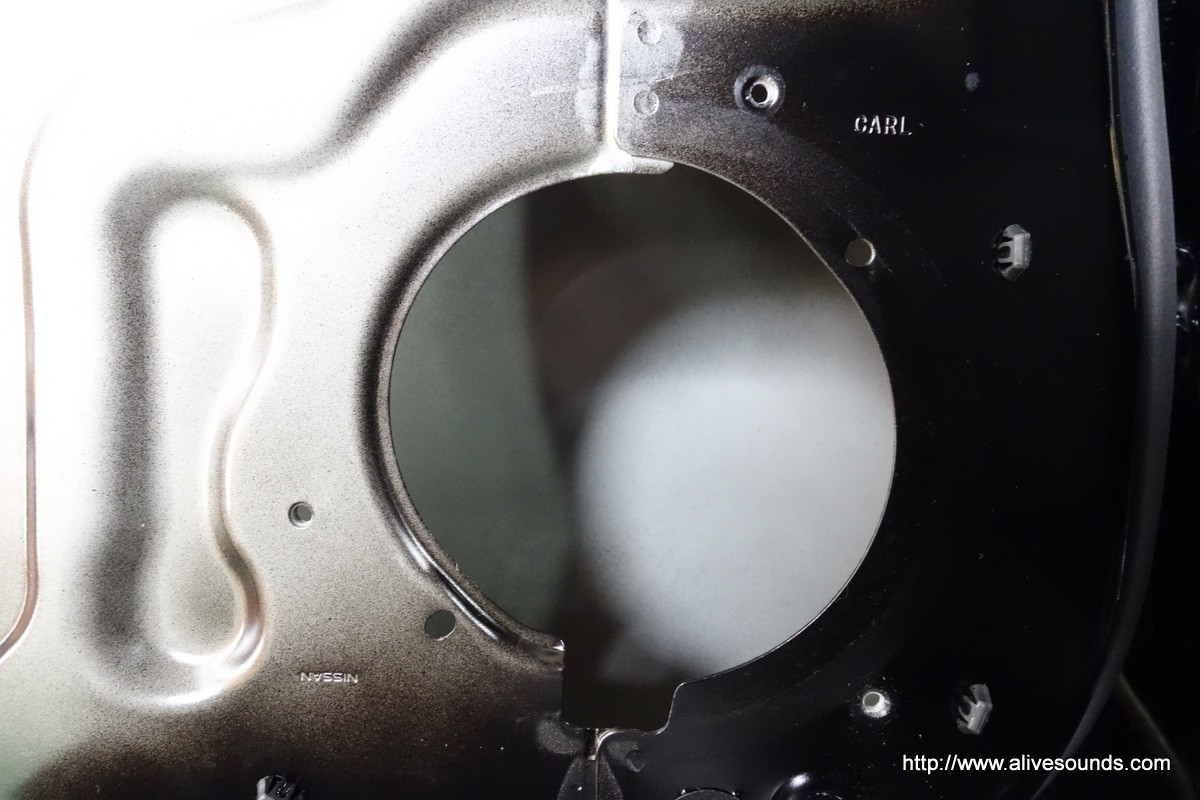

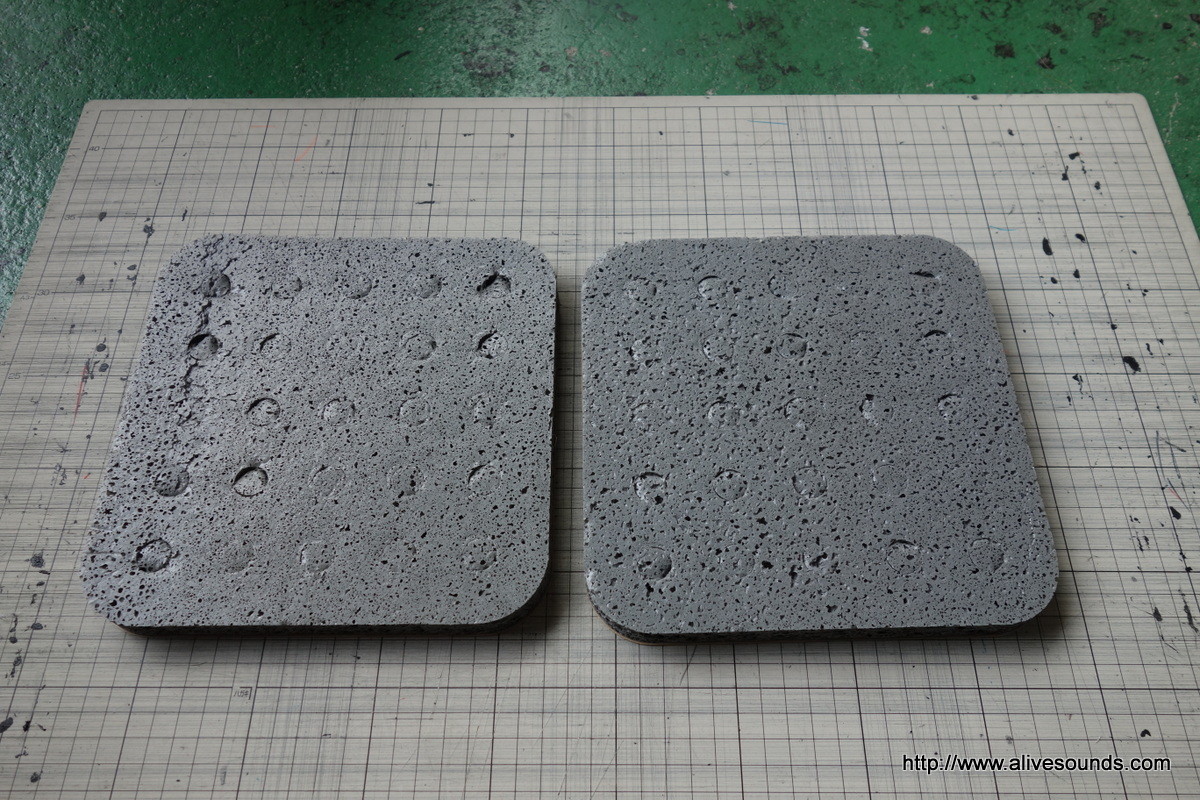

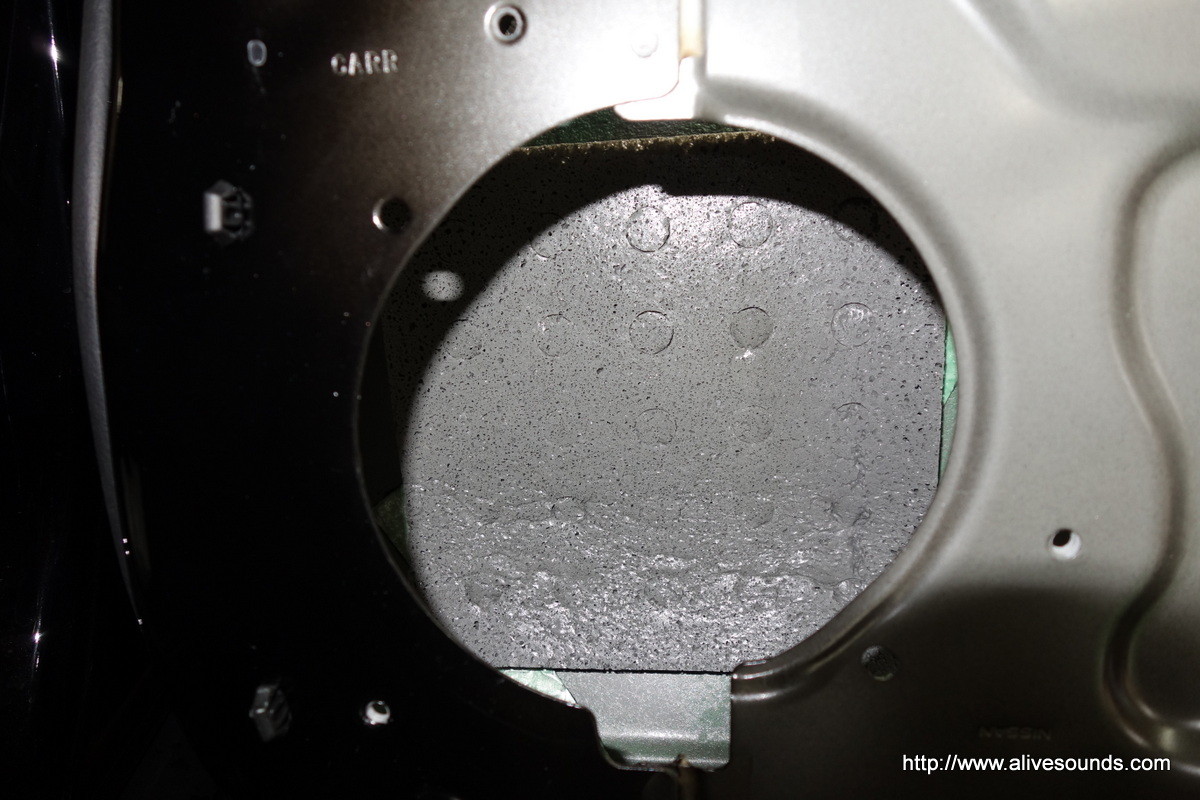

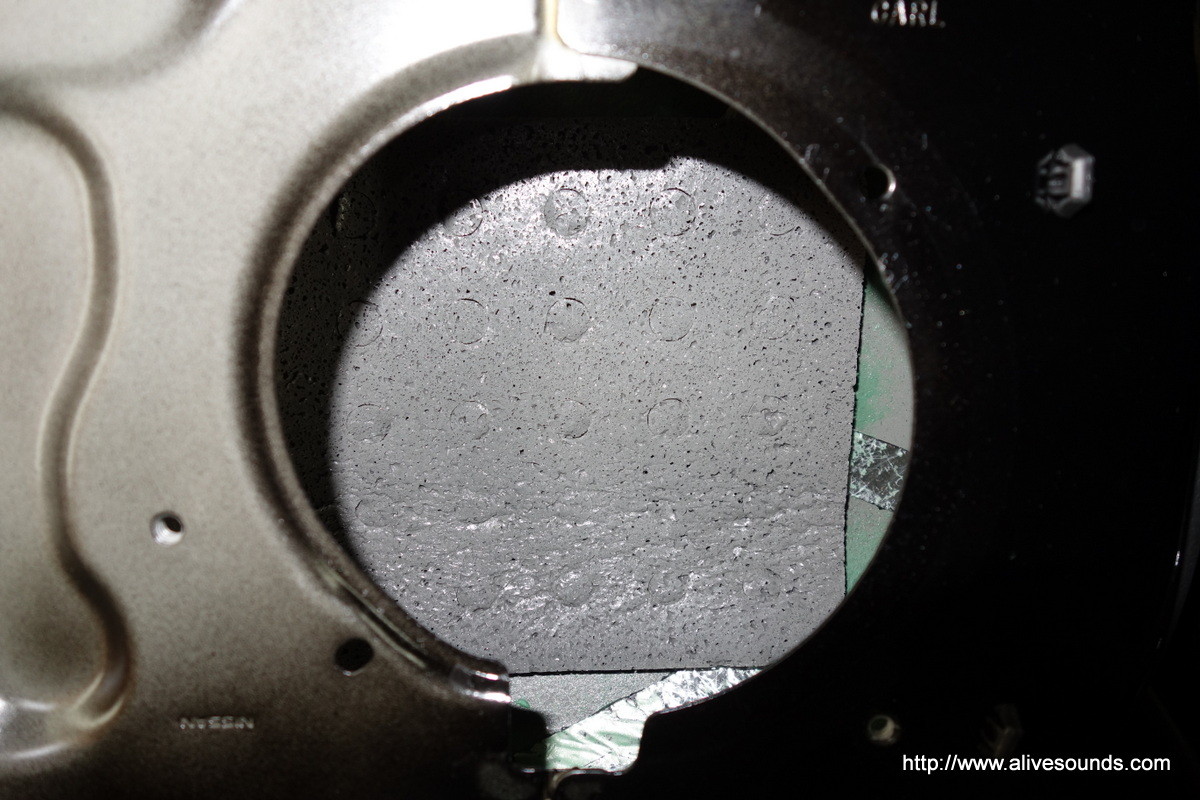

次にスピーカーの背圧があたる部分に吸音材を貼り付けます。

スピーカー裏から出る音が背面にあるアウターパネルにあたって反射して戻ってきます。
その戻ってきた音とスピーカー裏から出る音が干渉し合って悪影響を及ぼします。

ちなみに音は目には見えませんが空気の波となって空気中を伝わっていきます。
音と音が干渉し合うという事は空気の波と波が干渉し合うという事ですね。

目に見える水の波が、波と波がぶつかり合うと打ち消し合って消える場合もあったり、逆に増幅して大きな波になったりするように、音の波も打ち消し合って消えてしまったり逆にある音の帯域だけが無駄に大きく突出したりという現象が起こり、結果聴感上違和感のある音になってしまうのです。

その現象を防ぐためにこの吸音材を貼り付けます。

DSC06329DSC06328
貼り付ける面に予めボンドを塗って粘着を強化しておきます。

DSC06336DSC06335
貼り付けました!!

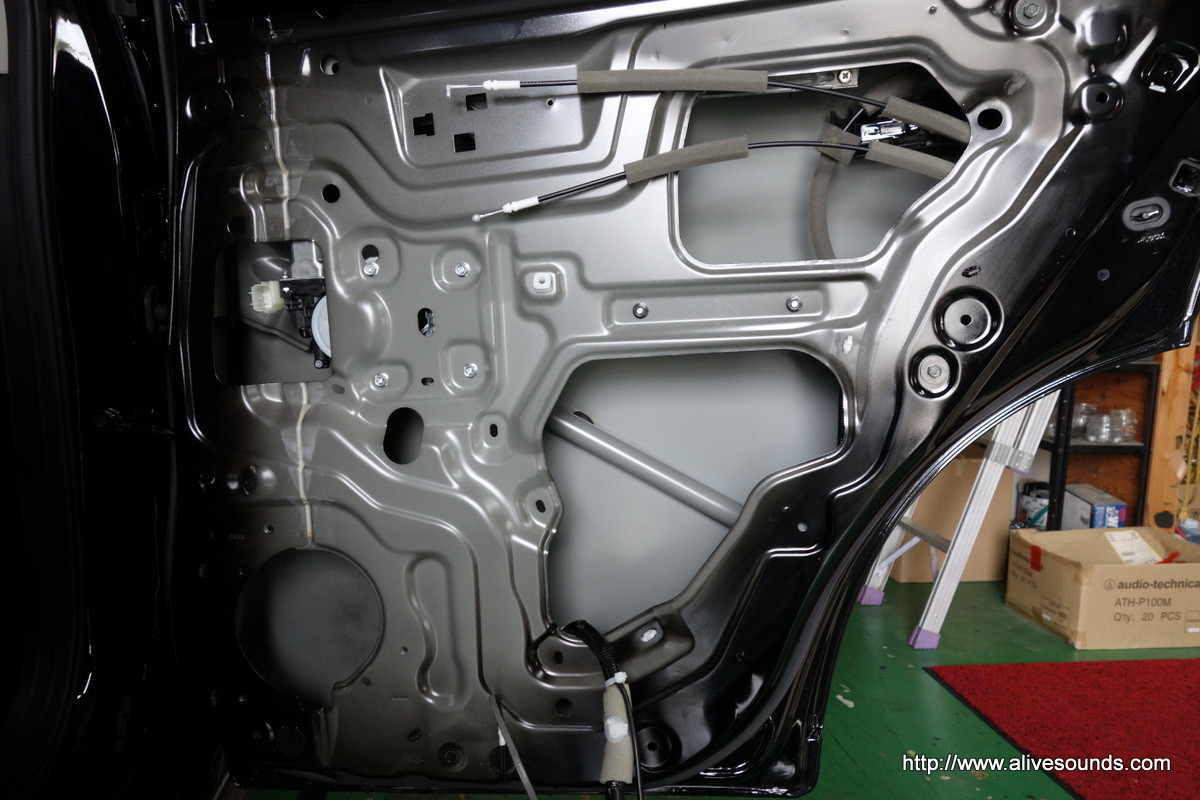

続いてサービスホールの穴を塞ぎます。

DSC06330

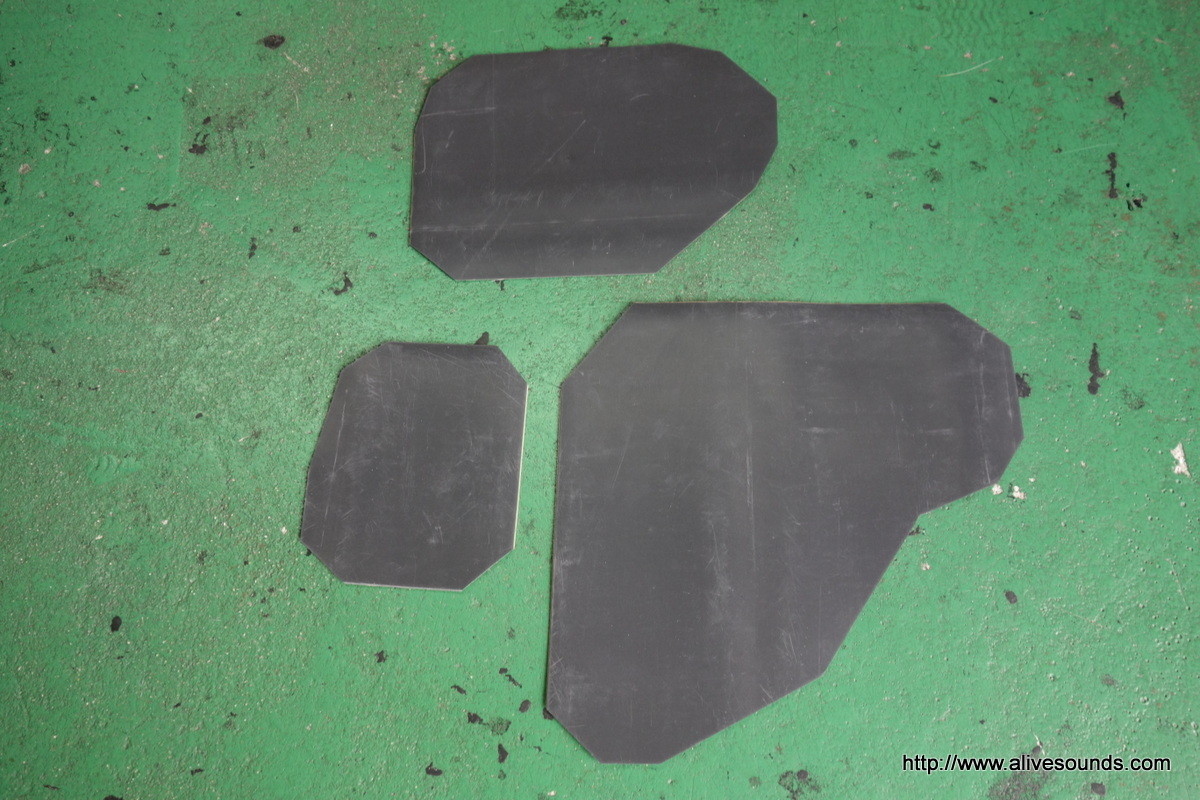

ゴム質の制振材をサービスホールの穴の大きさにカットします。

DSC06333DSC06331
サービスホールの縁にもボンドを塗って粘着を強化します。

DSC06339DSC06338
ヒートガンで温めながら太鼓の皮をピンッと張る様な感じで、引っ張りながら貼り付けていきます。


次にスピーカーを取り付けてここから実施に音楽をかけます。

音楽をかけるとスピーカーからの響きがドアのインナーパネルへ伝わっていきます。
インナーパネルの響きを音楽全体のバランスを整えるように、制振材を利用してコントロールしていきます。
余計な響きで埋もれて消えていた音を出し、逆に響きすぎて突出していた音を引っ込めるといった感じでコントロールします。

DSC06340

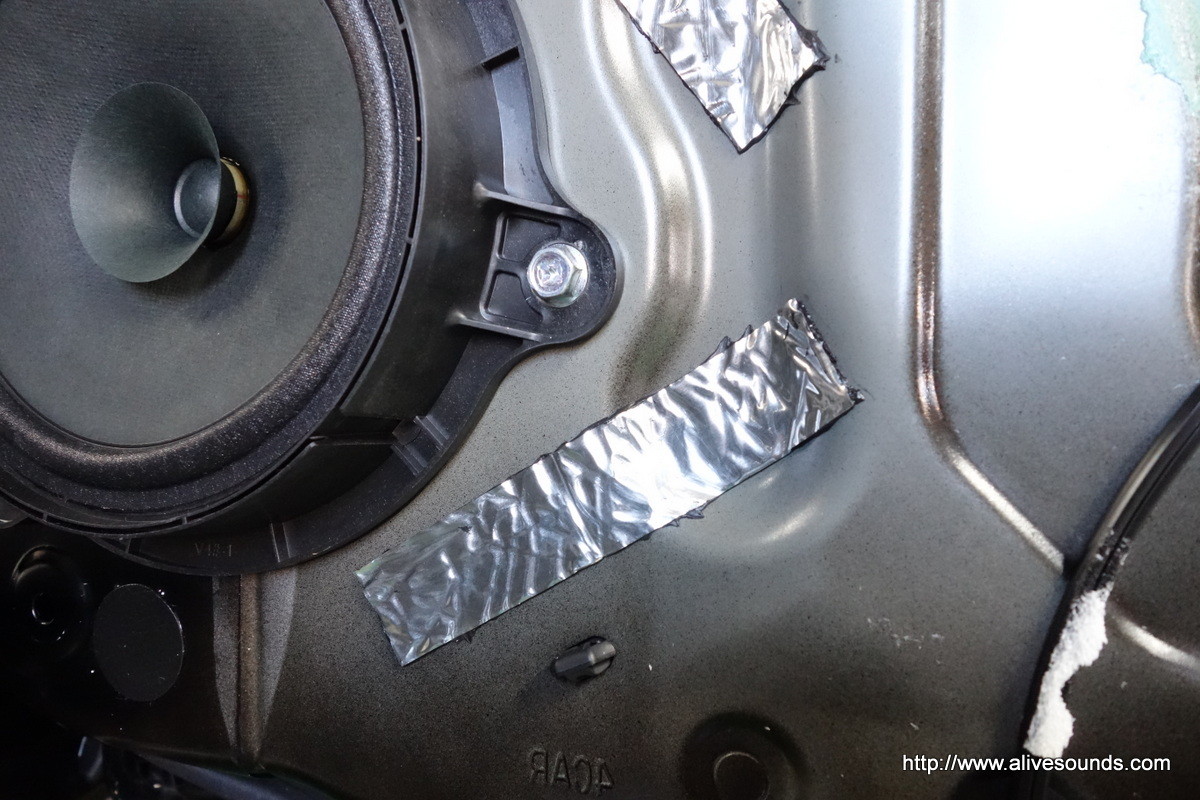

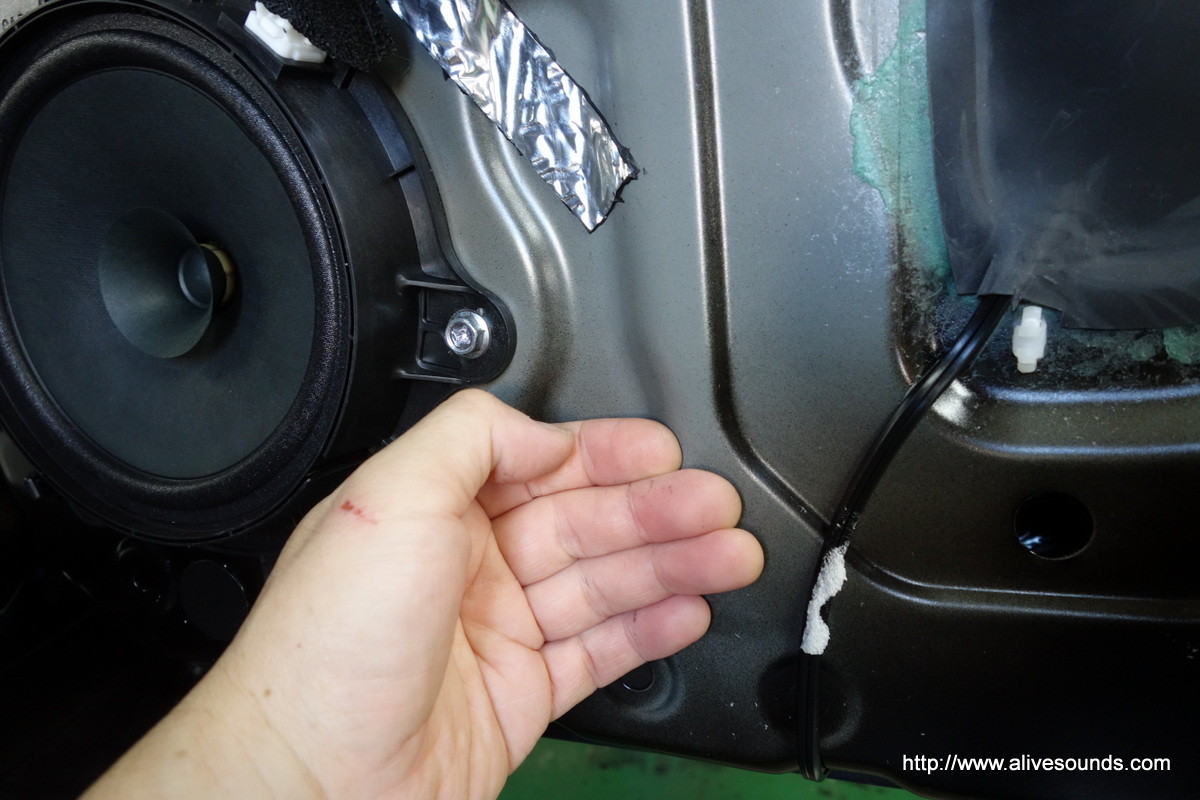

制振材を貼るポイントは、手の指の裏側でインナーパネルに触れて響きを感じ取りながら探っていきます。

DSC06341DSC06342

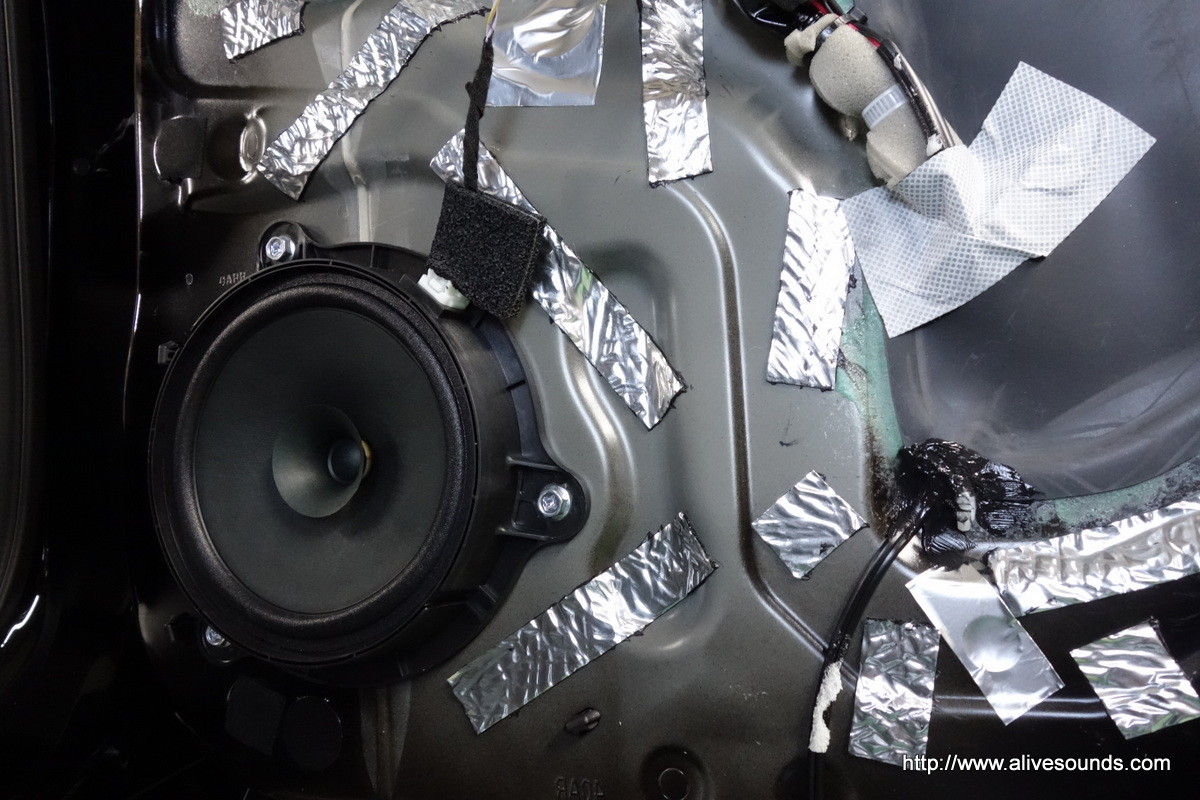

貼り付けるポイントが決まると適当な大きさの制振材を選んで貼り付け、ヘラでしっかりと押さえ付けていきます。

アライブデモカーのマーチでその工程の動画を撮ってみました。

スーパーデッドニング最終工程! 音楽をかけながらスピーカーからドアに伝わる振動を、音楽全体のバランスを整える感じでコントロールしていきます。 手の指裏をドアに触れて制振材を貼るポイントを探ります。 そのポイントに制振材を貼りヘラで叩き潰すように押さえつけます。 この作業を繰り返していき埋もれていた音を出し、出過ぎていた音を引っ込め最終的にヴォーカル等それぞれの音がバランスよく聞こえるようになります。 大音量で鳴らしてもうるさく感じる事なくそれぞれの音がはっきりと聞こえるようになります。 #カーオーディオ #アライブ #スーパーデッドニング #デッドニング

Shingo Haradaさん(@alivesound)が投稿した動画 -


右手にカメラを持ってるので左手での作業でめっちゃ不器用な感じです(笑)

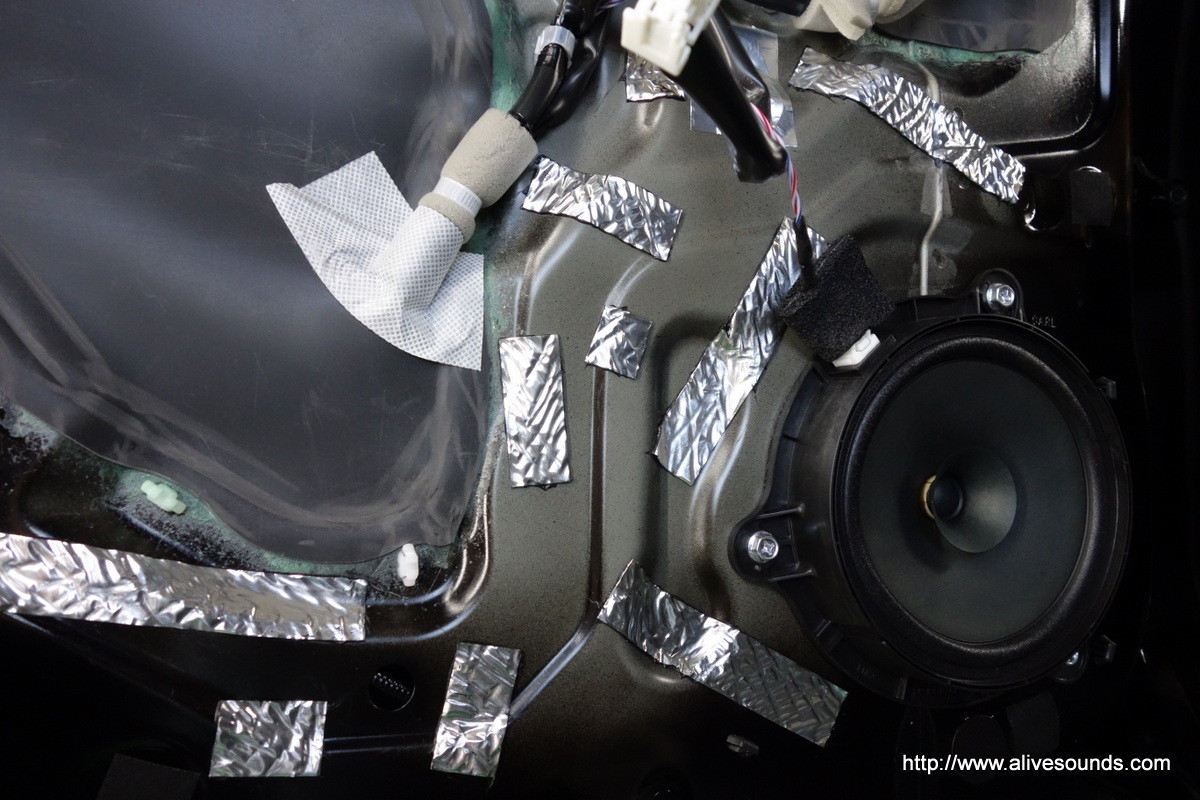

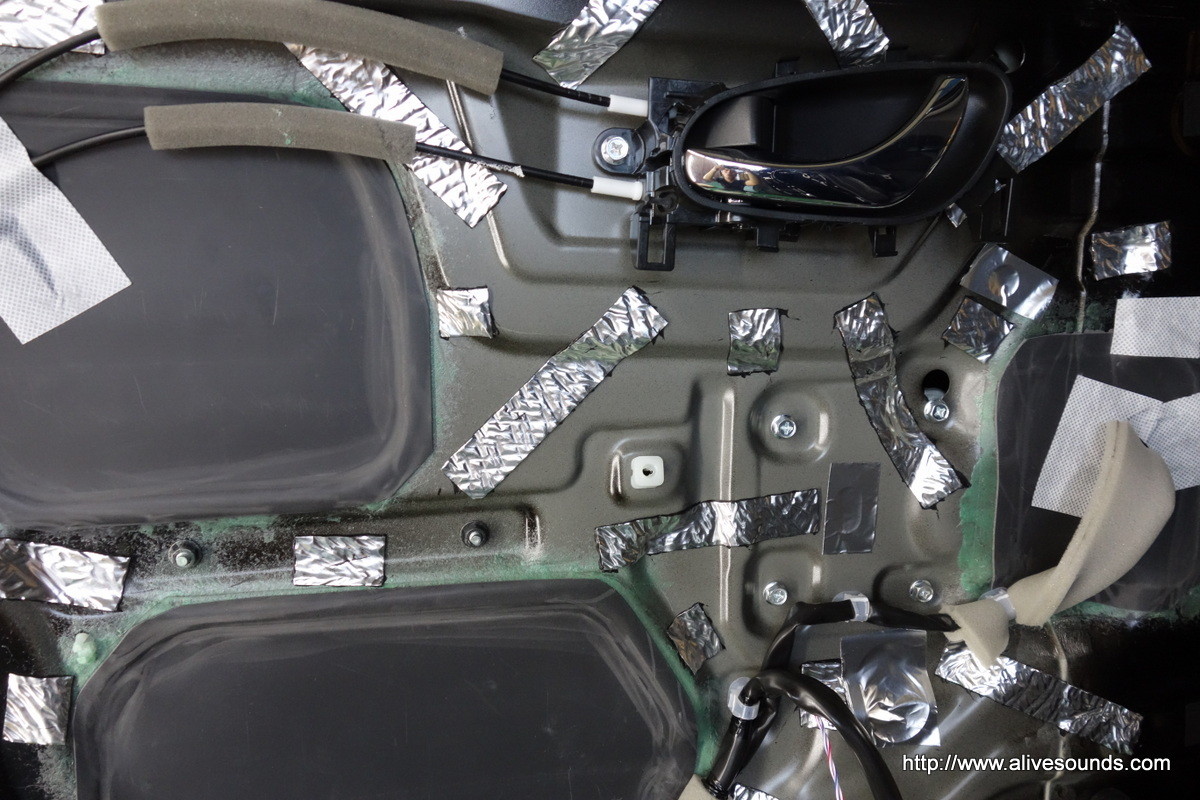

この作業を繰り返していきます。

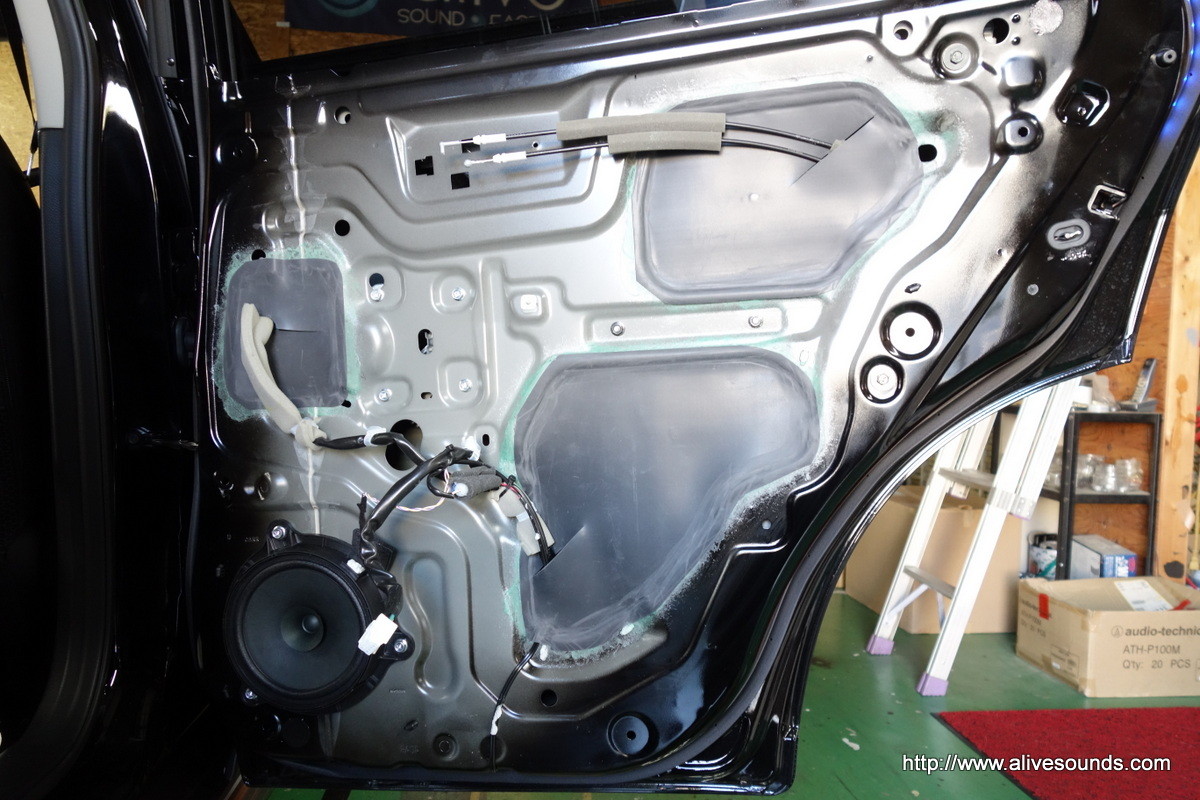

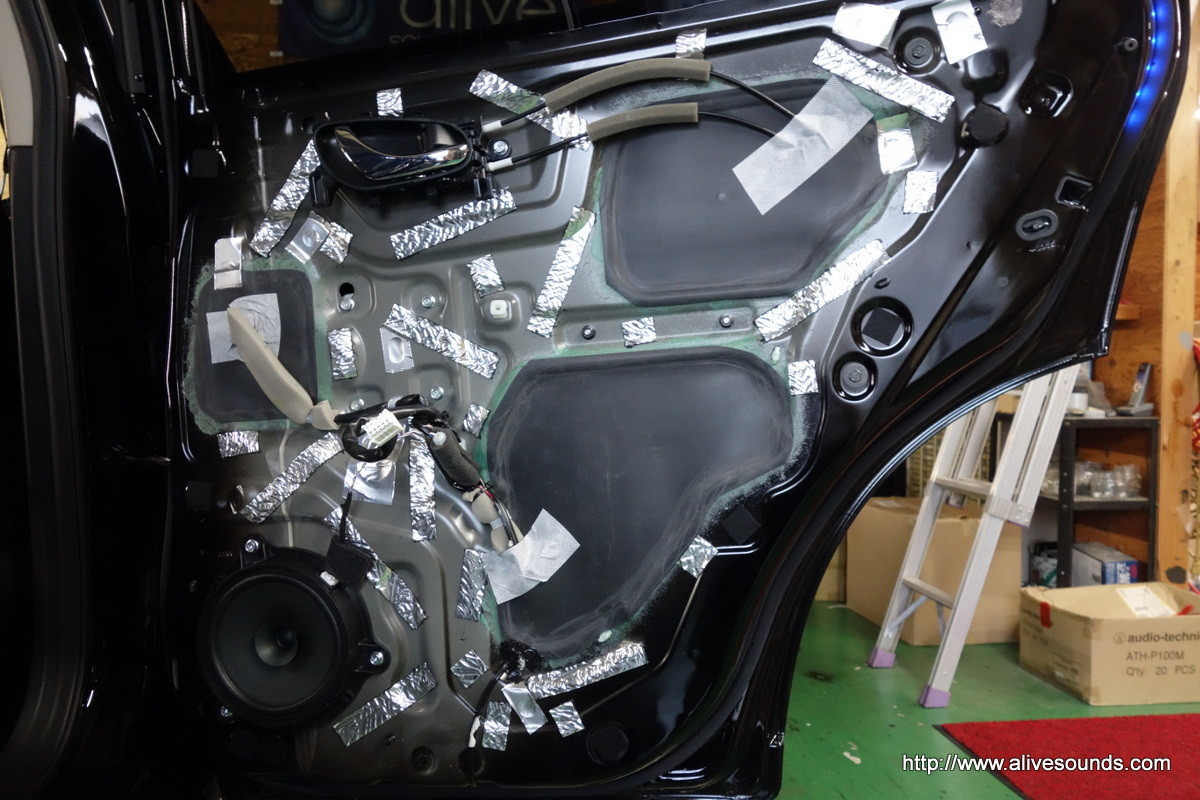

DSC06346DSC06343
DSC06347DSC06344
DSC06348DSC06345
はいっ!!

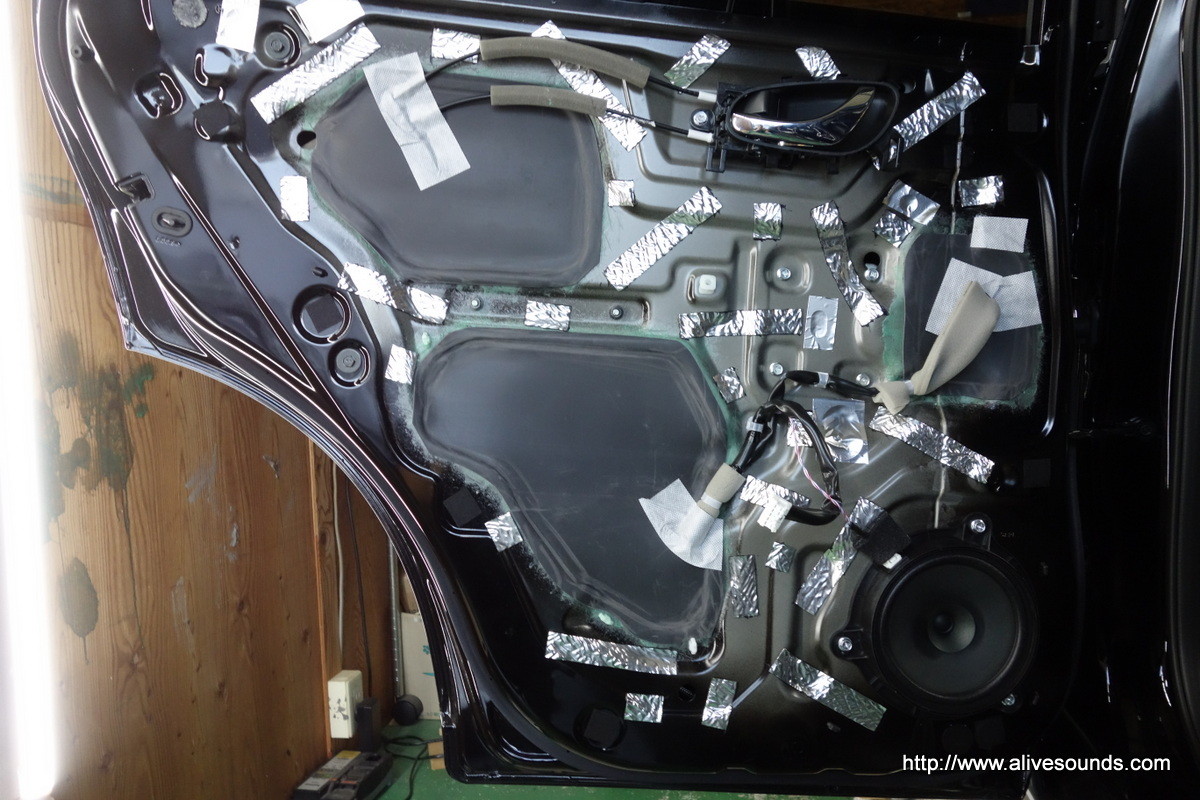

これで完成です!!

ここに貼っている制振材の貼り位置もその都度違います。

しつこいようですが制振材を貼る位置が重要ではなく、明確な目指す音に出来るかが重要です。

スーパーデッドニングは誰もが良い音と感じる、『いつまでも聴いていたくなる心地よいサウンド』になるように響きをコントロールしています。

制振材の貼り位置はその音が出来た結果そうなっただけです。
ですので同じエクストレイルでも制振材を貼ってある位置は全く違います。
しかし施工後に出てくる音は全く同じなのです。

音作りとしてのデッドニングとは本来こうあるべきではないでしょうか。


DSC06350

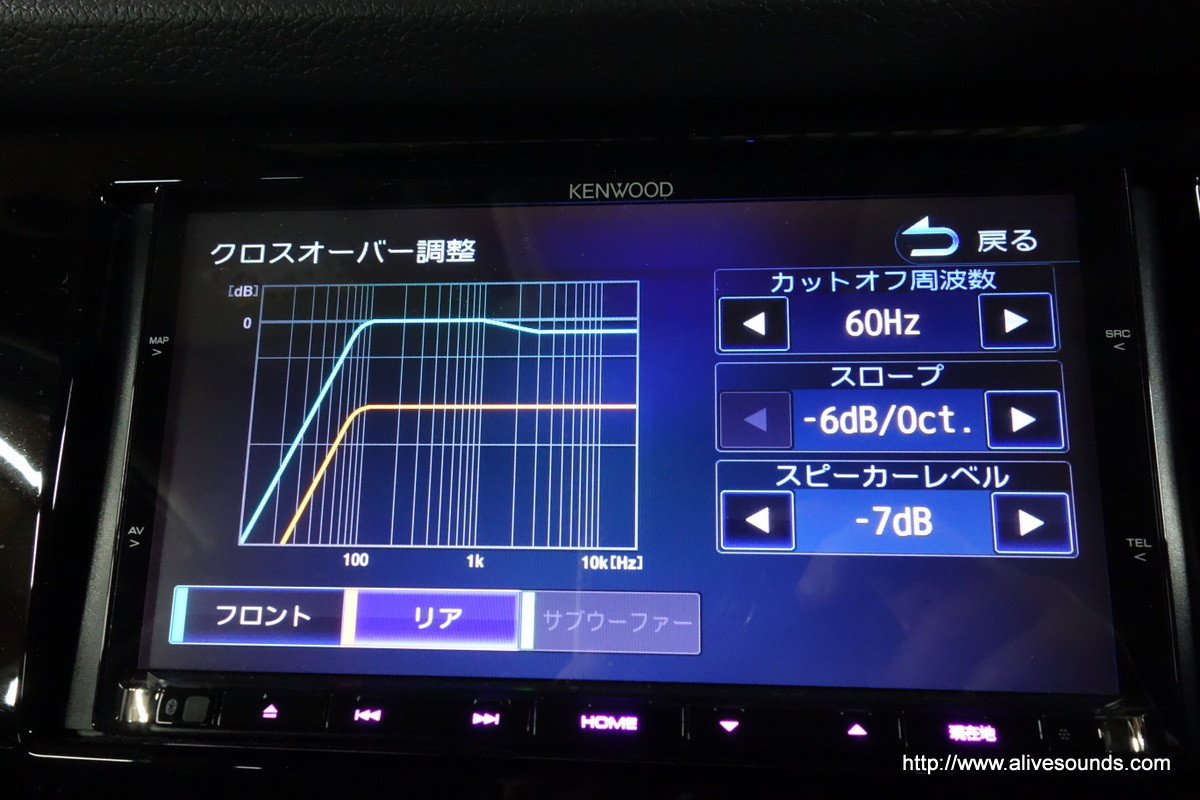

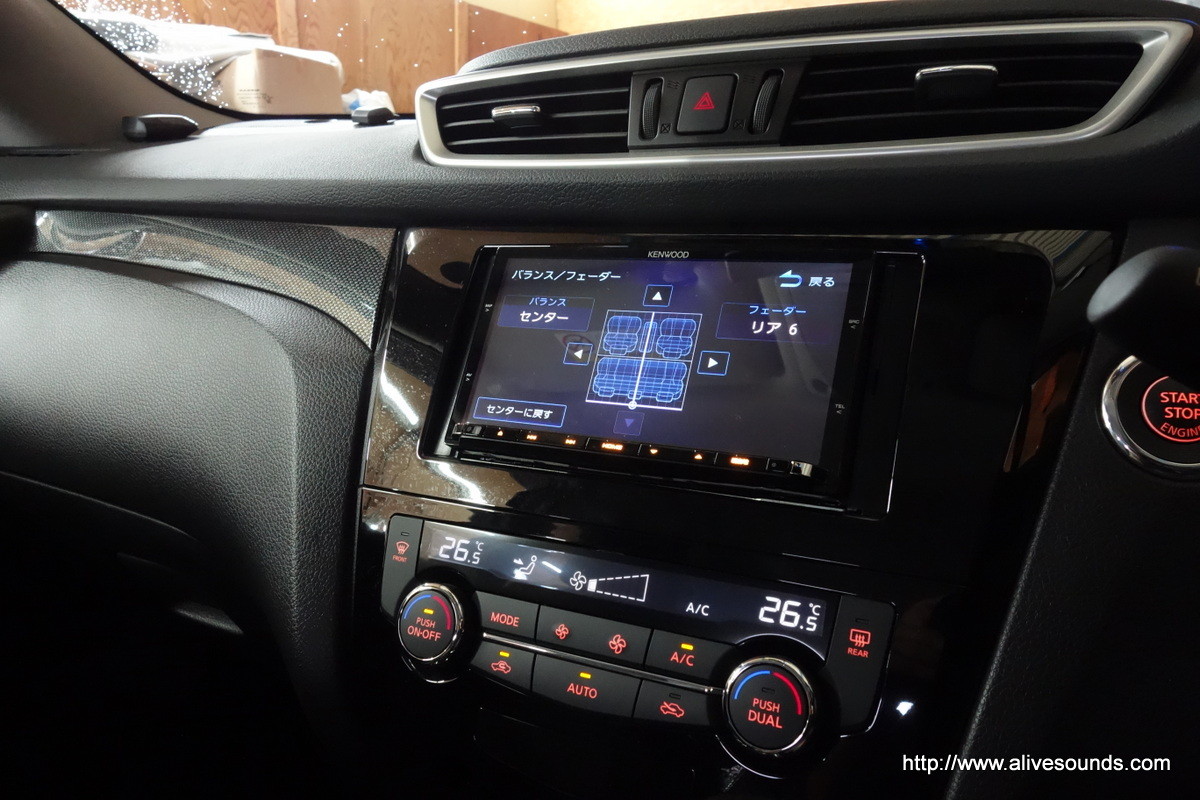

最後に前後の音のバランス調整をします。

ケンウッドのナビはクロスオーバーネットワーク調整が出来ます。
この機能を使ってどこに座っても心地よいサウンドになるようにセッティングしました。
